Jeg har lenge tenkt på å bytte ut min NAS fra 2013, en Netgear Readynas Ultra 4, 4-bay Nas, kjøpt av Komplett for en svimmlende sum av 1500,-  ca, pluss disker (4x1TB) som har surret og gått siden jeg kjøpte den og har egentlig fungert helt upåklagelig, men den begynner å skrante litt på funksjonalitetssiden (blant annet manglende Plex støtte)

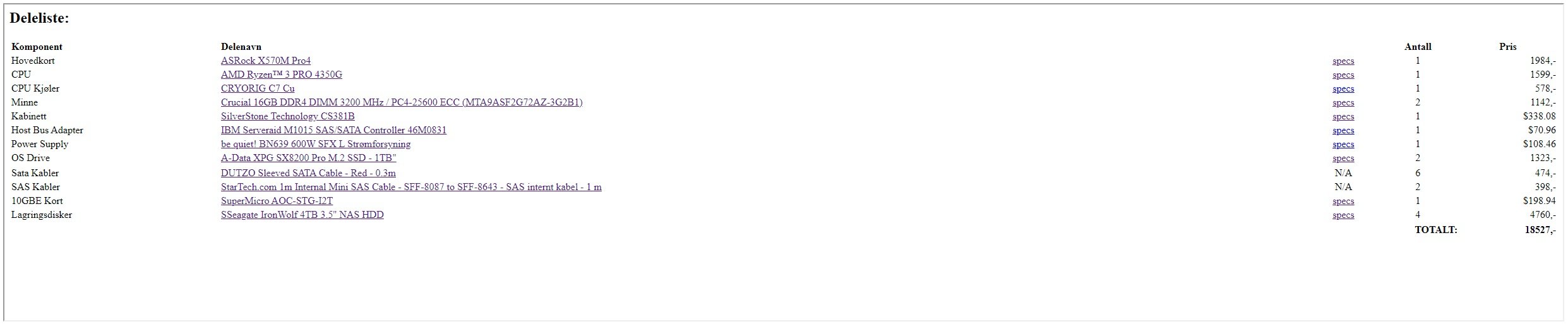

Så da er planen min å sette opp en ny Server med følgende specs:






Minner om at ikke alle deler var mulig å få tak i Norge, så noen priser er uten frakt og moms, frakt og moms på Silvercase kabinettet kom på rundt 2000,- alene med Jetcarrier fra Amazon.com, kunne nok blitt noe rimeligere om jeg hadde valgt båtfrakt istedet for flyfrakt, man kan også bestille direkte fra Amazon, men tror jeg fant ut at frakten hadde blitt dyrere da.



Kabinett og Strømforsyning

Valget av kabinett falt på SilverStone CS381, jeg likte dette da det er kompakt og har mulighet for Hotswap for opp til 8HDD (Totalt er det plass til 12 Disker i dette kabinettet)

Kabinettet støtter Micro-ATX, Mini-ITX og Mini-DTX hovedkort, kabinettet er ikke så veldig stort men det støtter ekspansjons kort opp til 267mm eller en 240mm Radiator for ett vannkjølingsoppsett.

Når det gjelder Strømforsyninger eller Psu'er er valget litt mer snevert da det ikke støtter vanlig standard ATX Psu'er men type SFX og SFX-L, valget her falt på Be Quiet BN239 600W, grunnet pris og hva man får samt at den
skal være stille, denne er da 80+ Gold sertifisert og modulær.


Hovedkort, Cpu og Cpu kjøler


Når det gjelder Hovedkort så hadde jeg egentlig ikke så mange kriterier men disse var da

*Micro-Atx
*AMD AM4 Cpu
*Støtte for AMD AGPU'er
*Støtte for ECC Ram
*Støtte for 2 stk M.2 SSD'er
*10GBE støtte

Det var ønskelig å ha ett hovedkort med så mye funksjoner som mulig og da måtte det bli ett M-ATX over M-ITX, jeg ønsket også å slippe å sette inn eget grafikkort da jeg ønsker mest mulig integrert på hovedkort, jeg fant da ut at jeg kunne gå for en av
Amd sine AGPU'er eller CPU'er med innebygd grafikk.

Ideelt sett kunne jeg ha gått for ASRock X570D4U-2L2T da dette hovedkortet har innebygd grafikkchip uavhengig av GPU utenom eller AGPU og 10GBE innebygd, men grunnet pris og tilgjengelighet falt valget på Arock X570M PRO4 M-ATX, da dette har støtte for ECC Ram
og mulighet for å kjøre 2 stk M.2 SSD'er, det har ikke innebygd 10GBE NIC, men det er uansett ikke noe problem da det kan monteres tileggskort.

Planen var egentlig å gå for Amd sin Ryzen 7 PRO 5750G med kodenavn Cezanne (Lansert 1 juni 2021) men grunnet at denne ikke var/er mulig å få tak i pr dags dato, falt valget på AMD Ryzen™ 3 Pro 4350G kodenavn Renoir, jada jeg vet, begge disse er overkill
for en NAS og jeg kunne ha gått for en rimeligere utgave som 3200G med kodenavn Picasso, men grunnen til at jeg har valgt denne utgaven 4350G Pro versjonen er at ECC minne er kun støttet med PRO Cpu'er med innebygd GPU, jada jeg vet at ECC er overkill sikkert også

Når det gjelder CPU kjøler så er det begrenset for hva man kan bruke inni dette kabinettet, så jeg gikk for en av de beste lav profil AM4 kjølerne man får tak i som er CRYORIG C7 CU, dette er kopper utgaven av kjøleren, man får den i aluminium også men den
kjøler noe mindre, nå er ikke dette en voldsomt varm CPU heller med en TDP på 65W og den kommer nok ikke til å bli kjørt så hardt uansett så jeg tror ikke varme blir noe særlig problem her.


RAM

NÅR det gjelder RAM ønsket jeg å sette inn noe som ga meg stabilitet til å kunne kjøre 24/7 og da falt valget på Crucial 16GB DDR4 DIMM 3200 MHz / PC4-25600 ECC Ubuffered 2 stk altså totalt 32GB, Jadda jeg vet, overkill igjen, men det kan jo være
at jeg kommer til å kjøre andre ting på serveren enn kun å bruke den som en NAS.

Tileggskort Adapter og kabler

Når det gjelder lagringskontroller så gikk jeg for ett IBM M1015 som kan flashes til "IT Mode" og tar seg av alle 4/8 harddiskene.
Hverken hovedkort eller kabinett kommer med nok S-ATA kabler men dette er slik man har flust av liggende etter tidligere installasjoner, noe jeg ikke hadde liggende var kabler til å montere fra bakplaten til HDD hotswapbrønnene og til IBM M1015 så her måtte det kjøpes inn
Internal Mini SAS SFF-8087 to Mini SAS High Density HD SFF-8643 2 stk kabler.

Lagring

OS skal installeres i RAID på 2 stk M.2 SSD'er her har jeg ikke bestemmt meg 100% ennda men jeg har 2 stk ADATA ASX8200PNP 1 TB SSD liggende, dette er også litt Overkill eller Waste egentlig, for det trengs nok ikke mer enn 128/256GB disker for å kjøre OS'et
som jeg regner med blir TrueNAS Core (Tidligere FreeNAS)

Når det gjelder selve lagring så blir det her 4 stk Seagate IronWolf 4TB 3.5'' NAS HDD (Muligens 8 stk, men har 4 liggende pr nå) Disse skal da kjøres i ett RAID 10 oppsett


Bilder og oppdateringer kommer etterhvert

Komentartråd her







Edited by Dragonlove

Share this post


Link to post

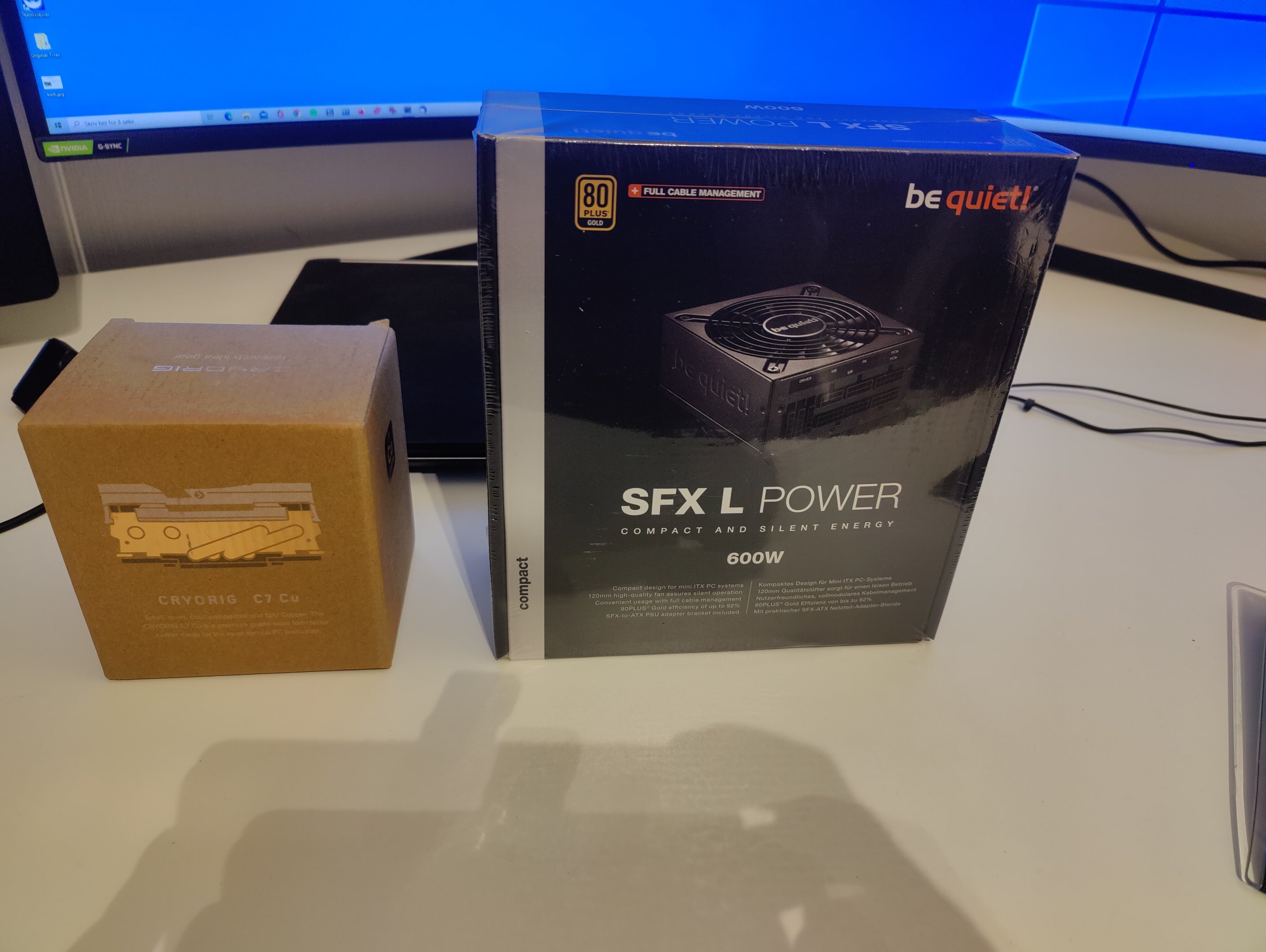

Noen bilder av delene jeg har fått

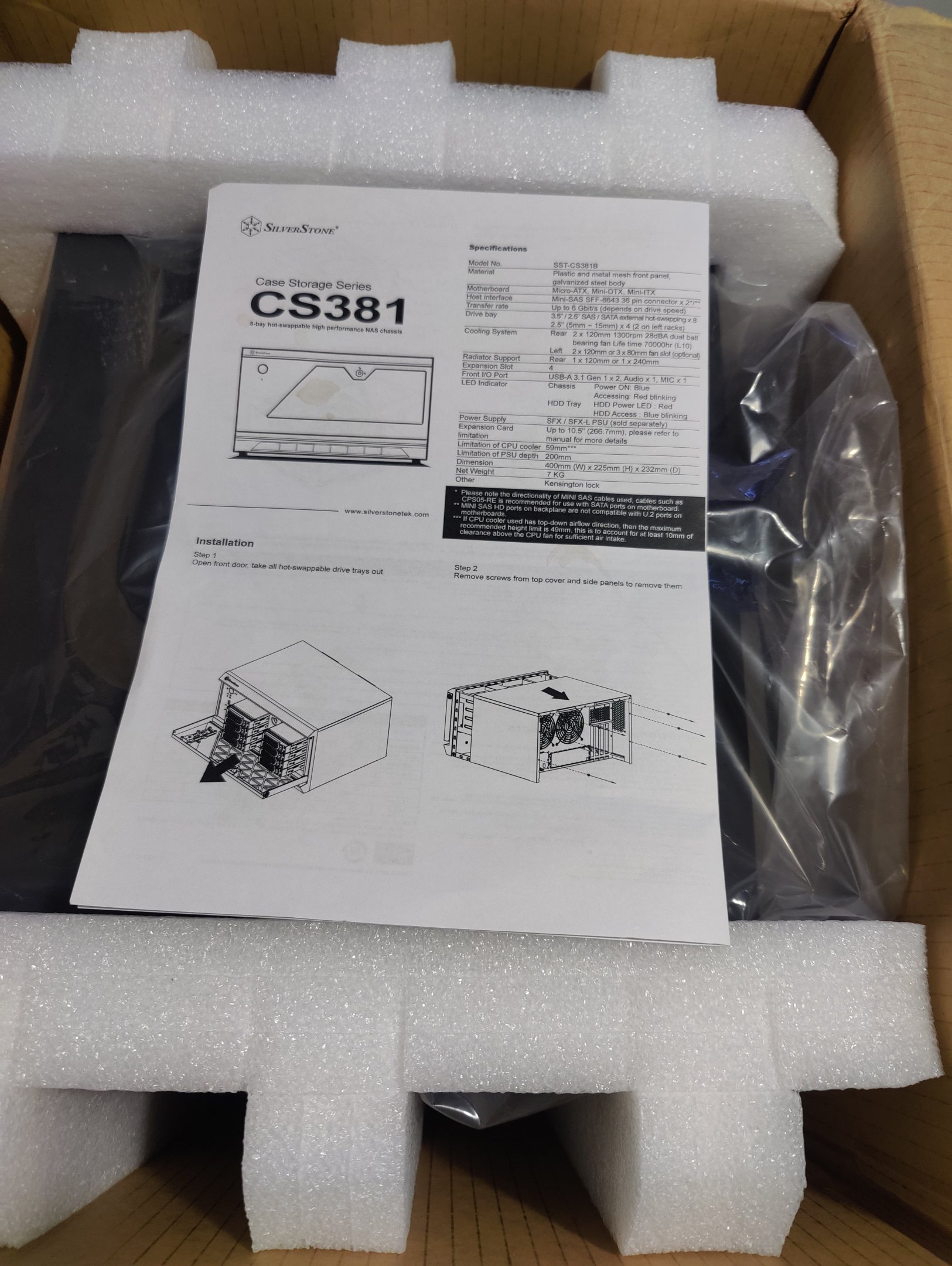

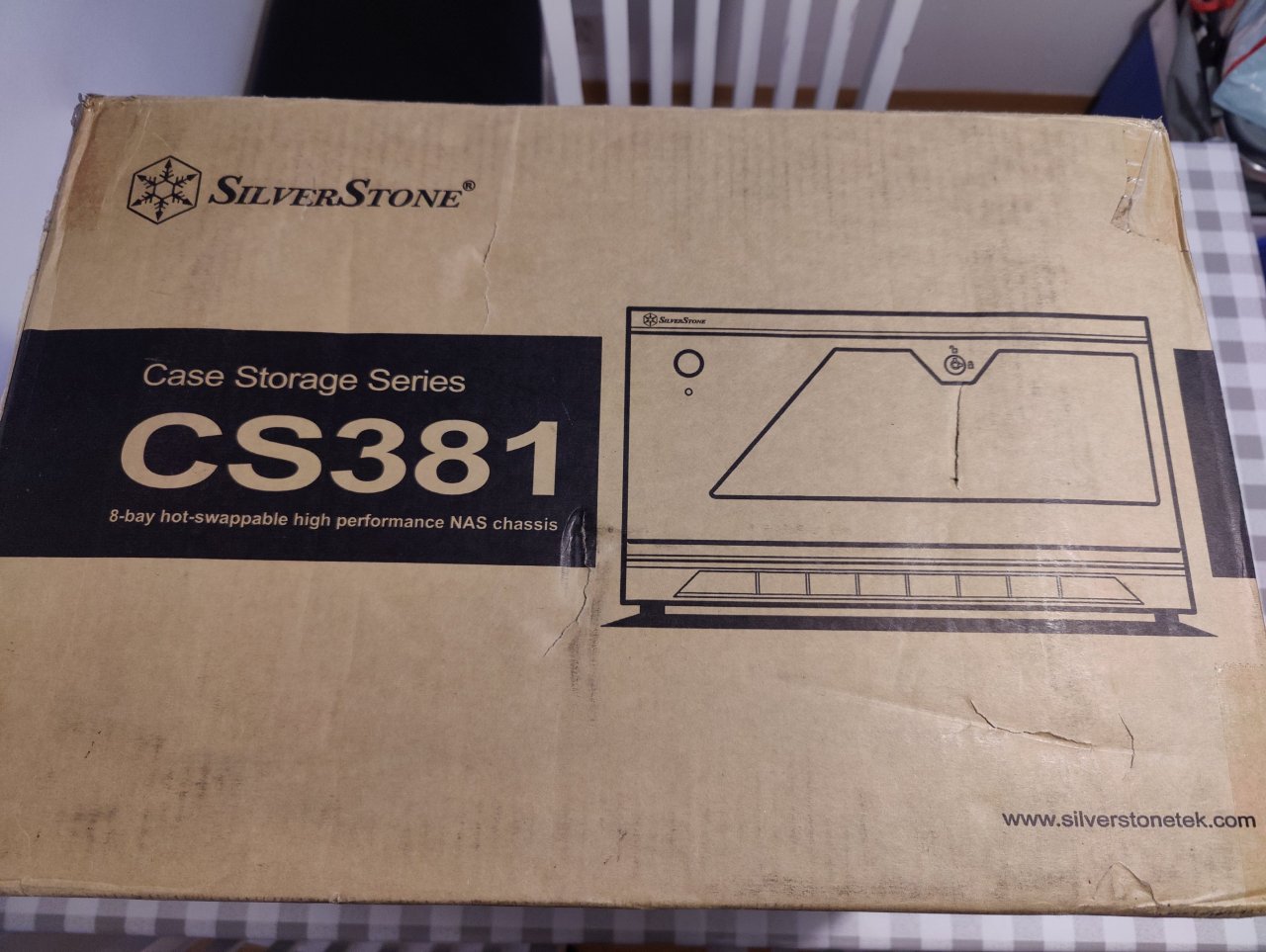

Silverstone CS381 Fra Amazon, fåes ikke tak i Norge, kom på ca 5 lapper totalt med frakt og moms.

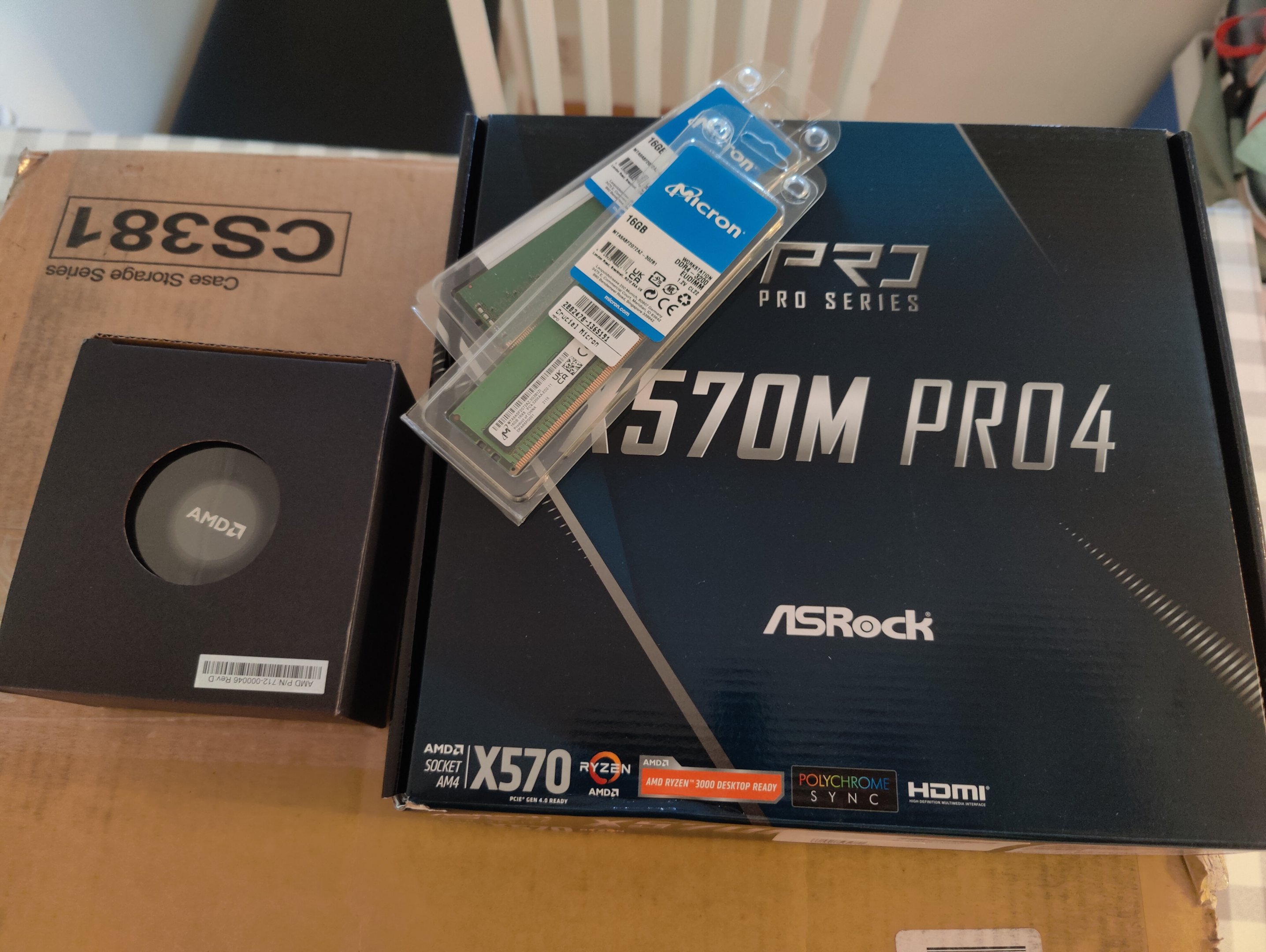

Asrock X570M Pro4 , Crucial Ram og Kjølevifte som fulgte med AGPU'en

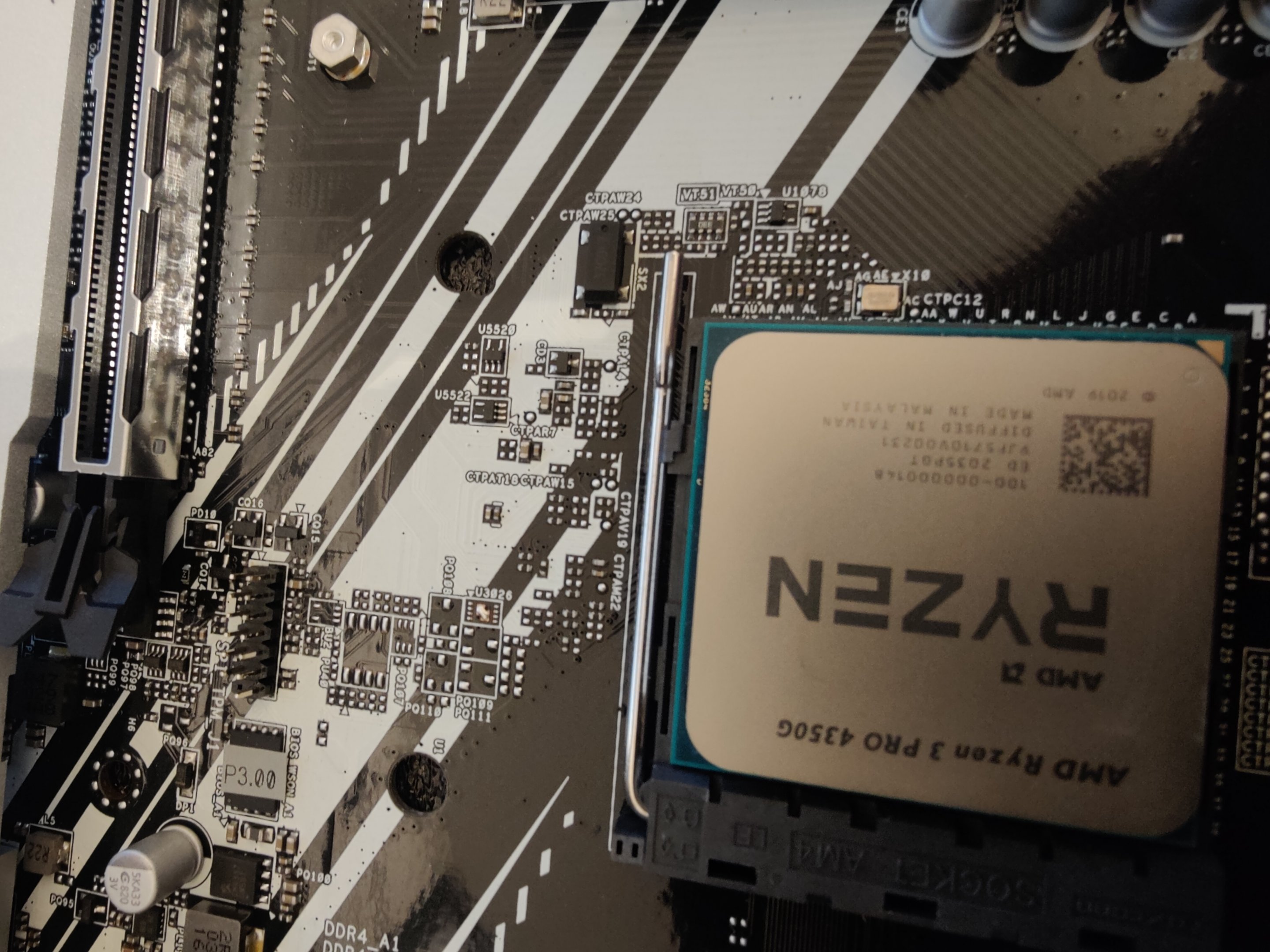

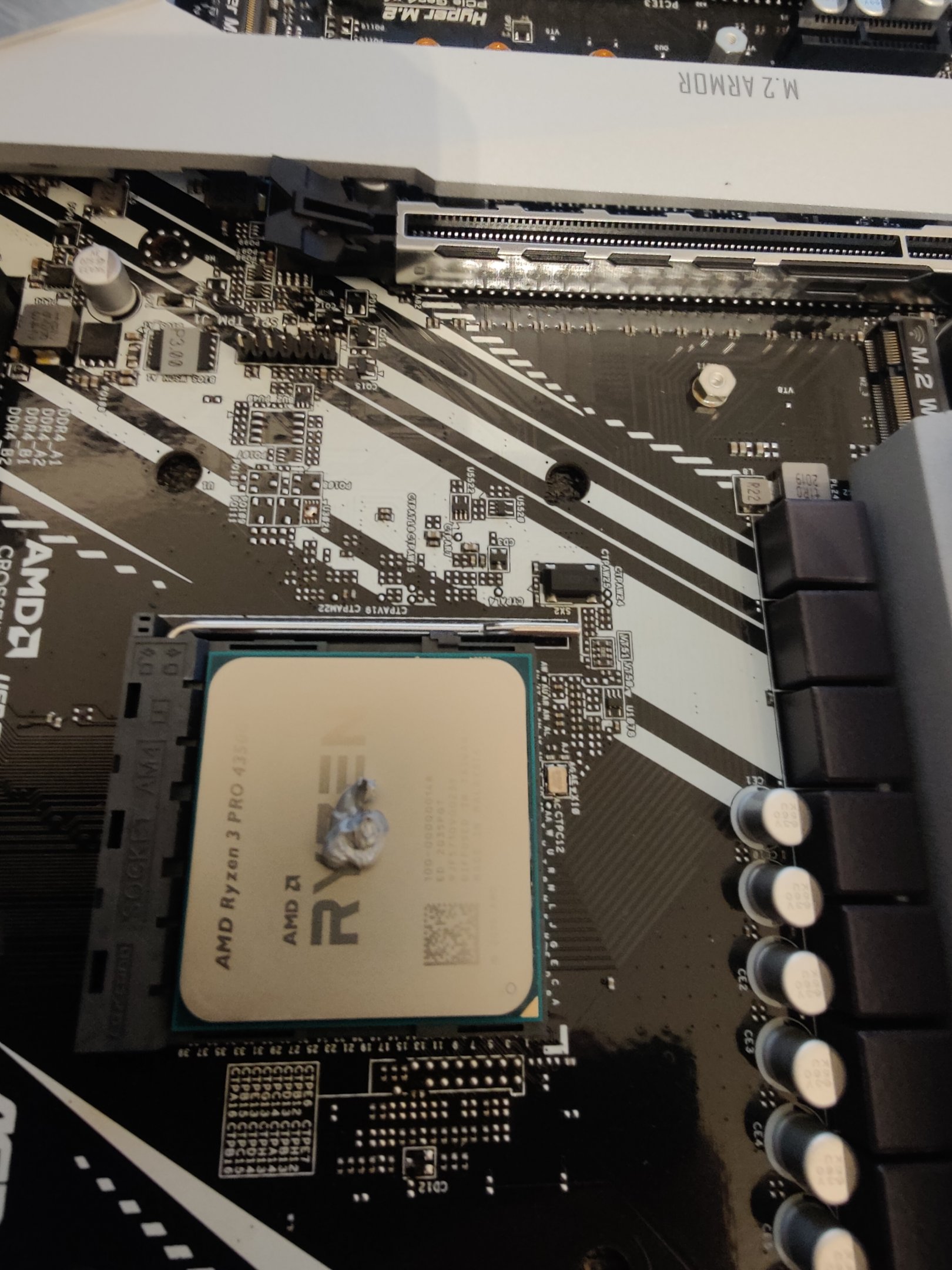

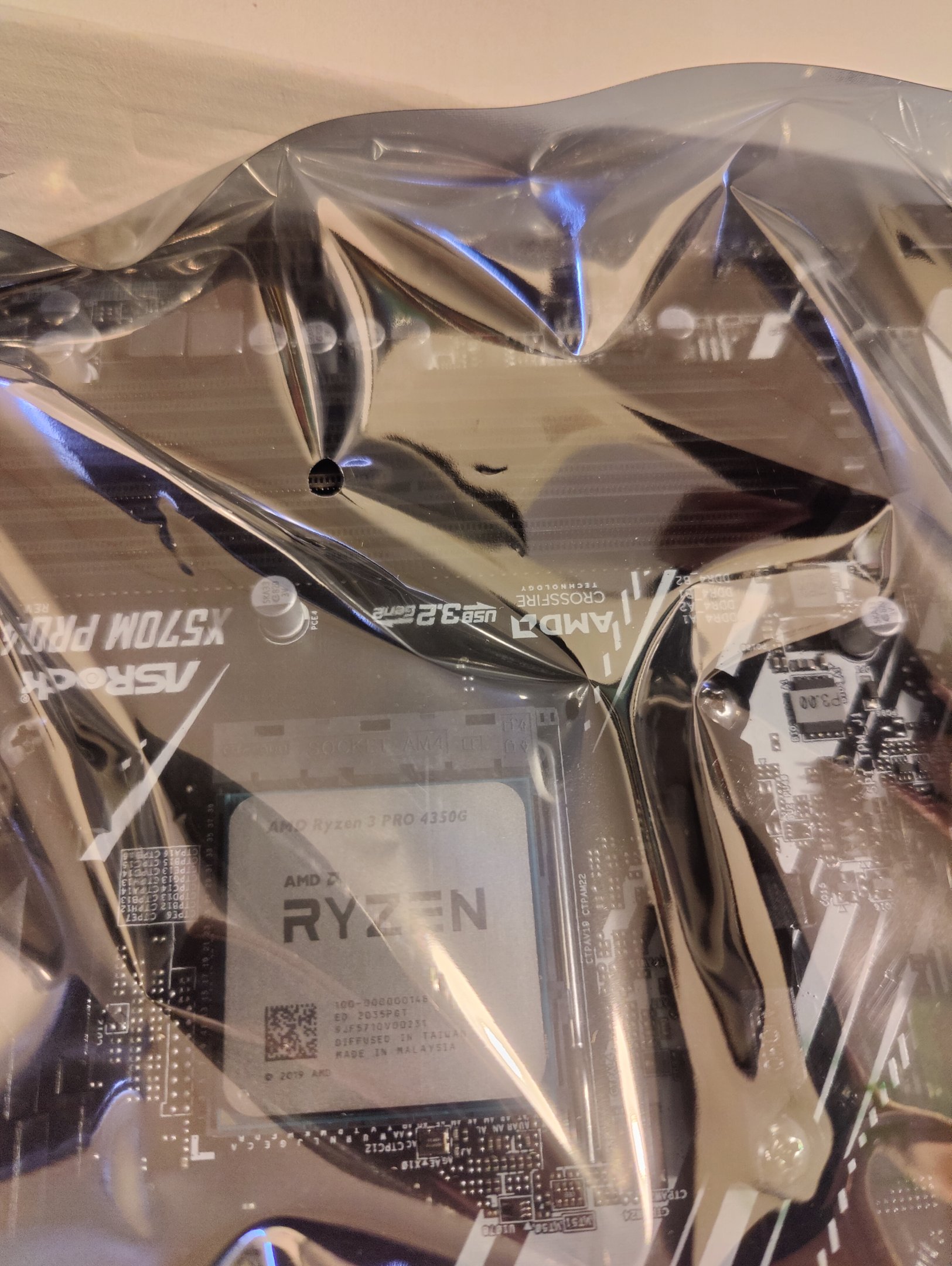

amd Ryzen™ 3 Pro 4350G allerede montert på hovedkort mens jeg venter på ny kjlevifte.

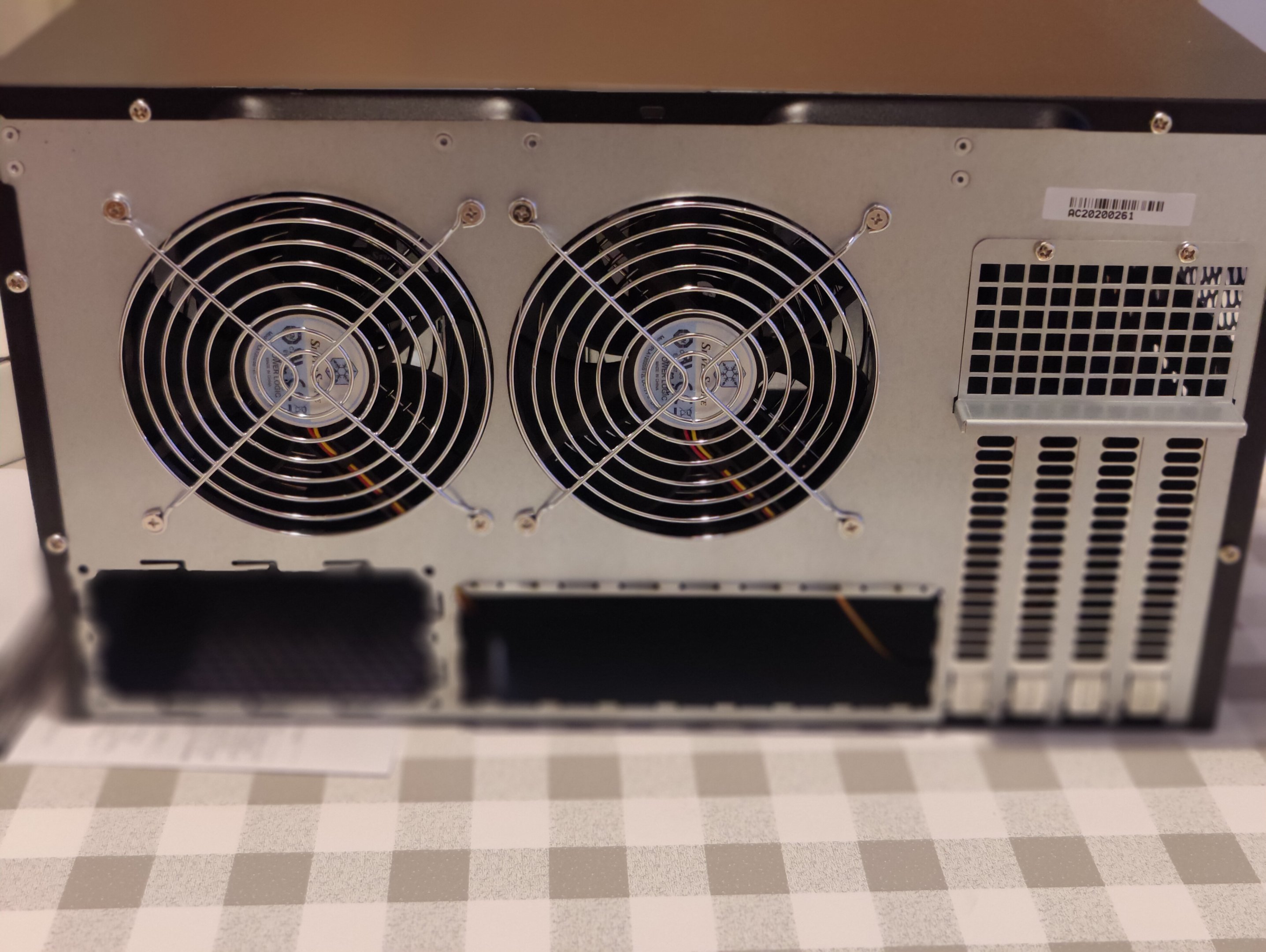

Bakside av CS3812040244359_2021-09-3017_13_31.thumb.jpg.880f90416fc1d5decfb7a180ab01b04f.jpg

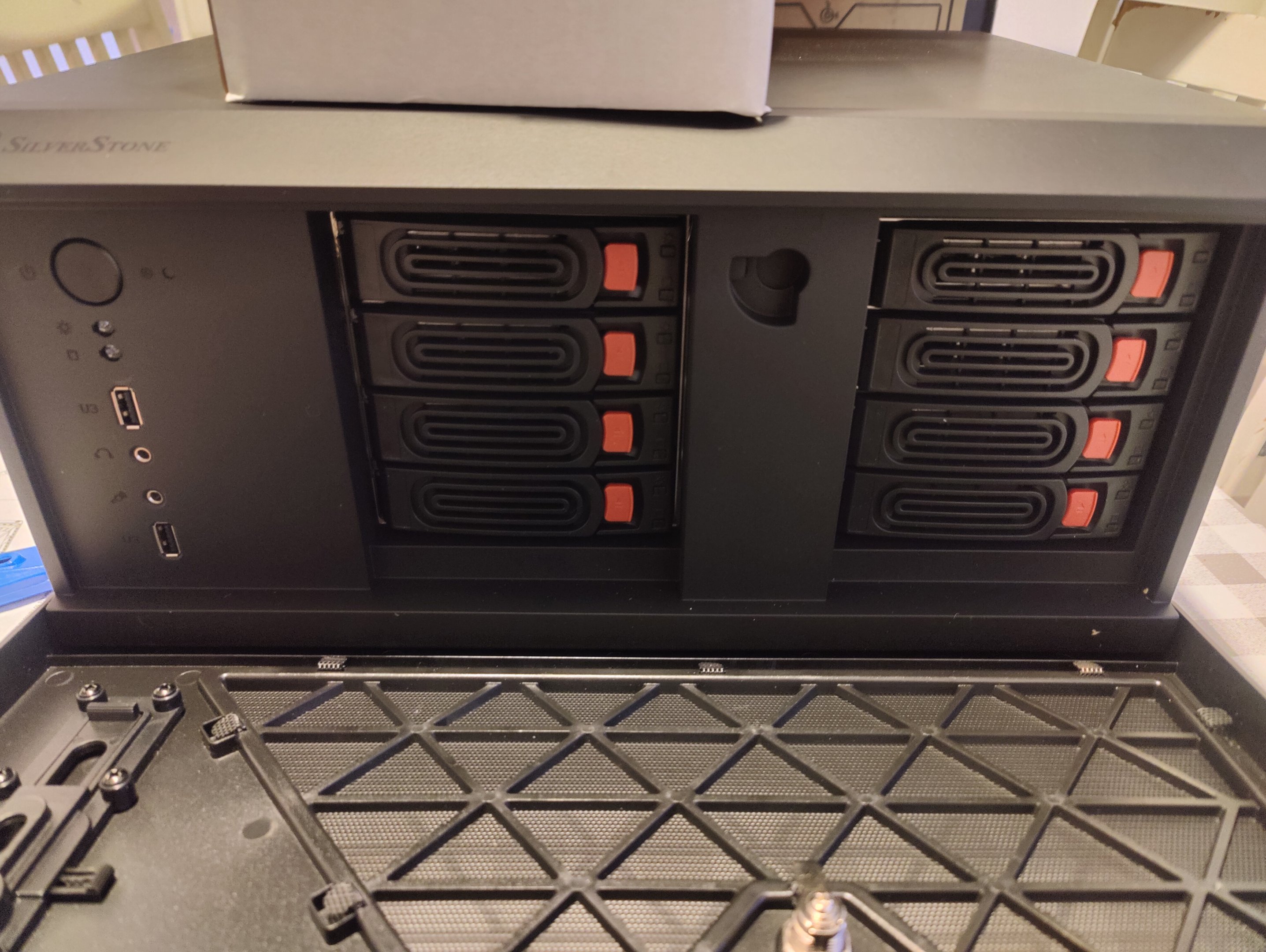

Hotswap Moduler

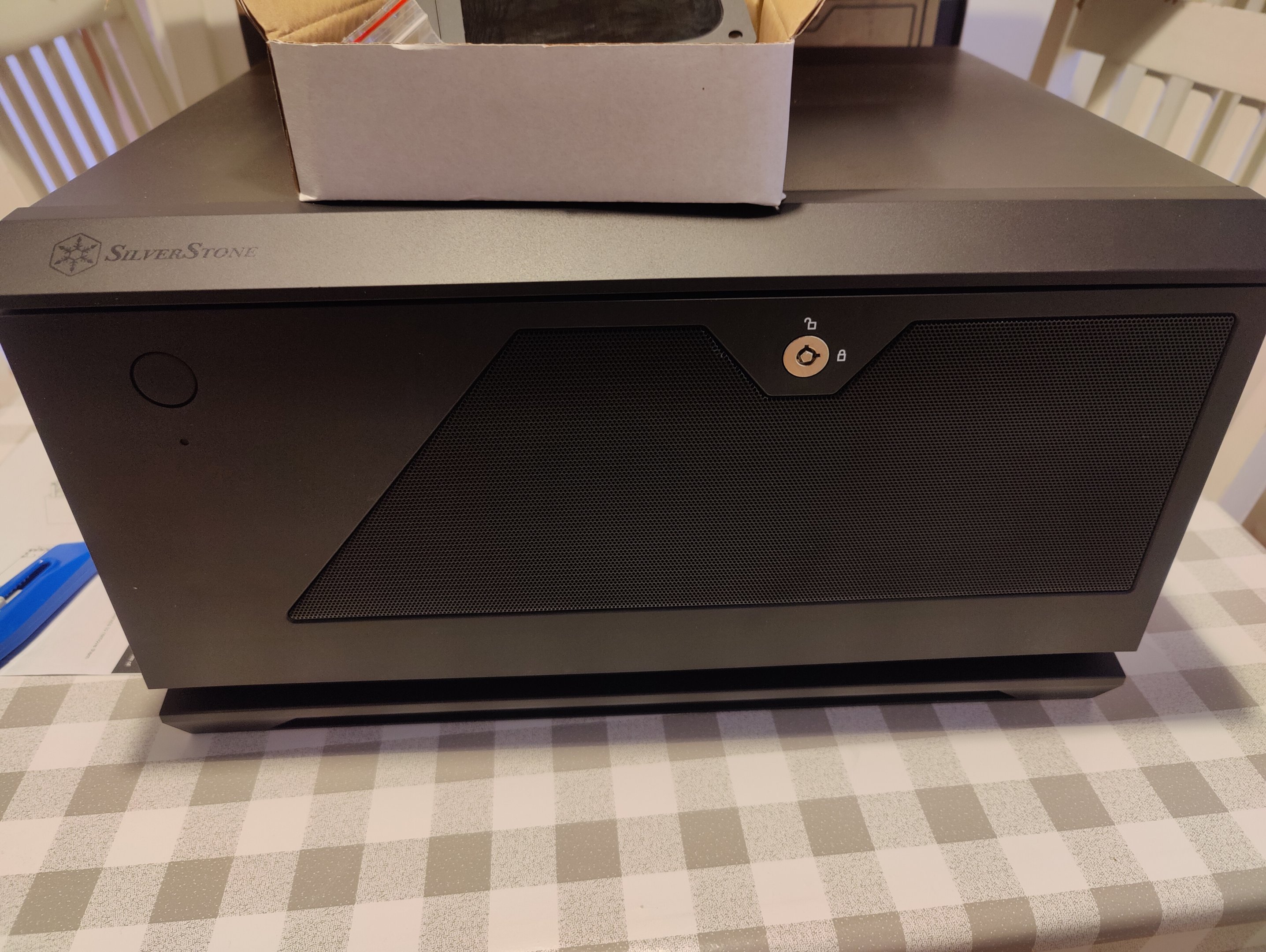

Lås på fremsiden39034185_2021-09-3017_12_37.thumb.jpg.550a106b4d1125cf34602eefa8714db4.jpg

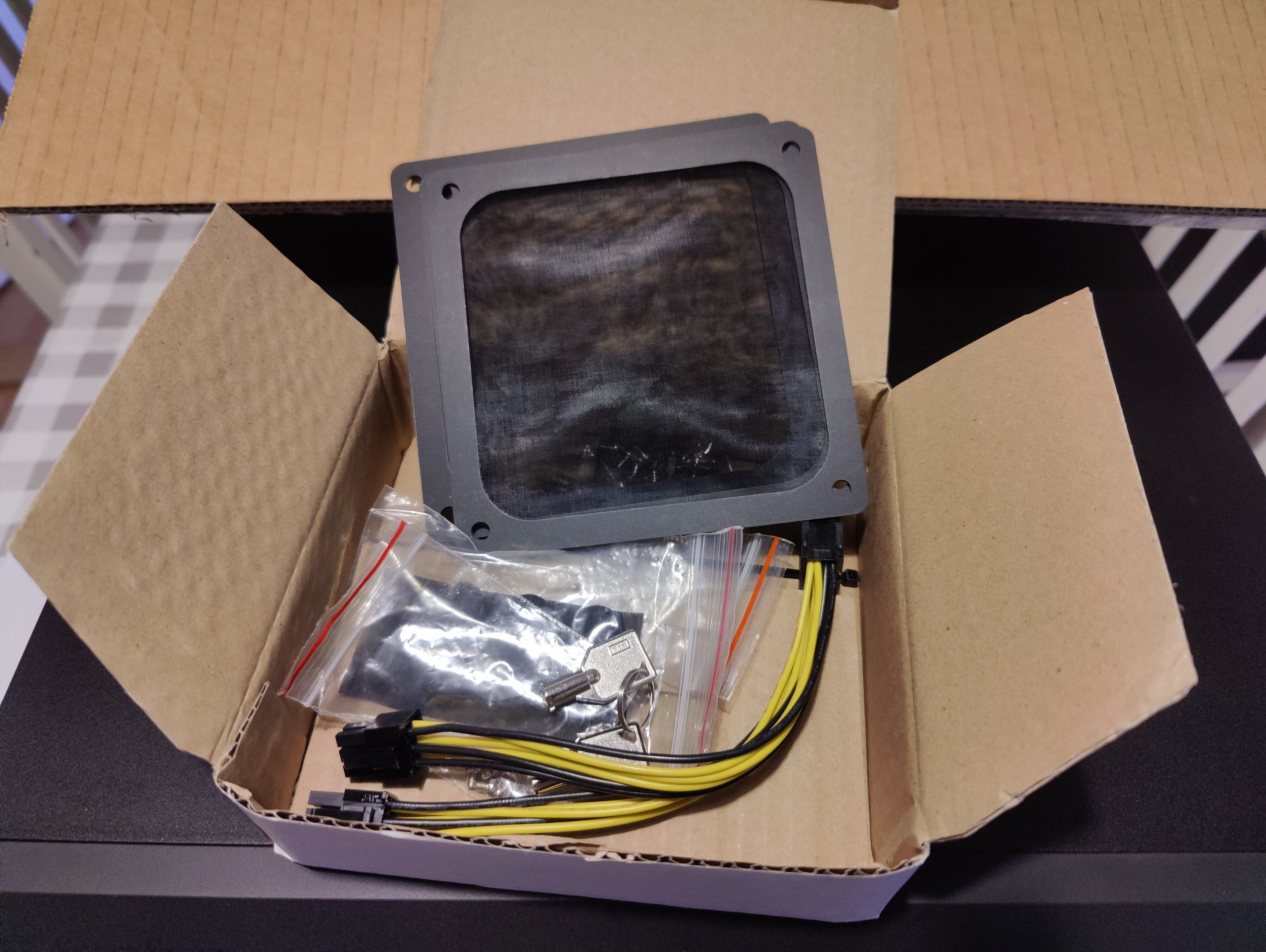

Tilbehør  til CS381657127243_2021-09-3017_12_32.thumb.jpg.5b38334a9ebd2989c71aeae2d82d3089.jpg




Edited by Dragonlove
  • Like 1

Share this post


Link to post

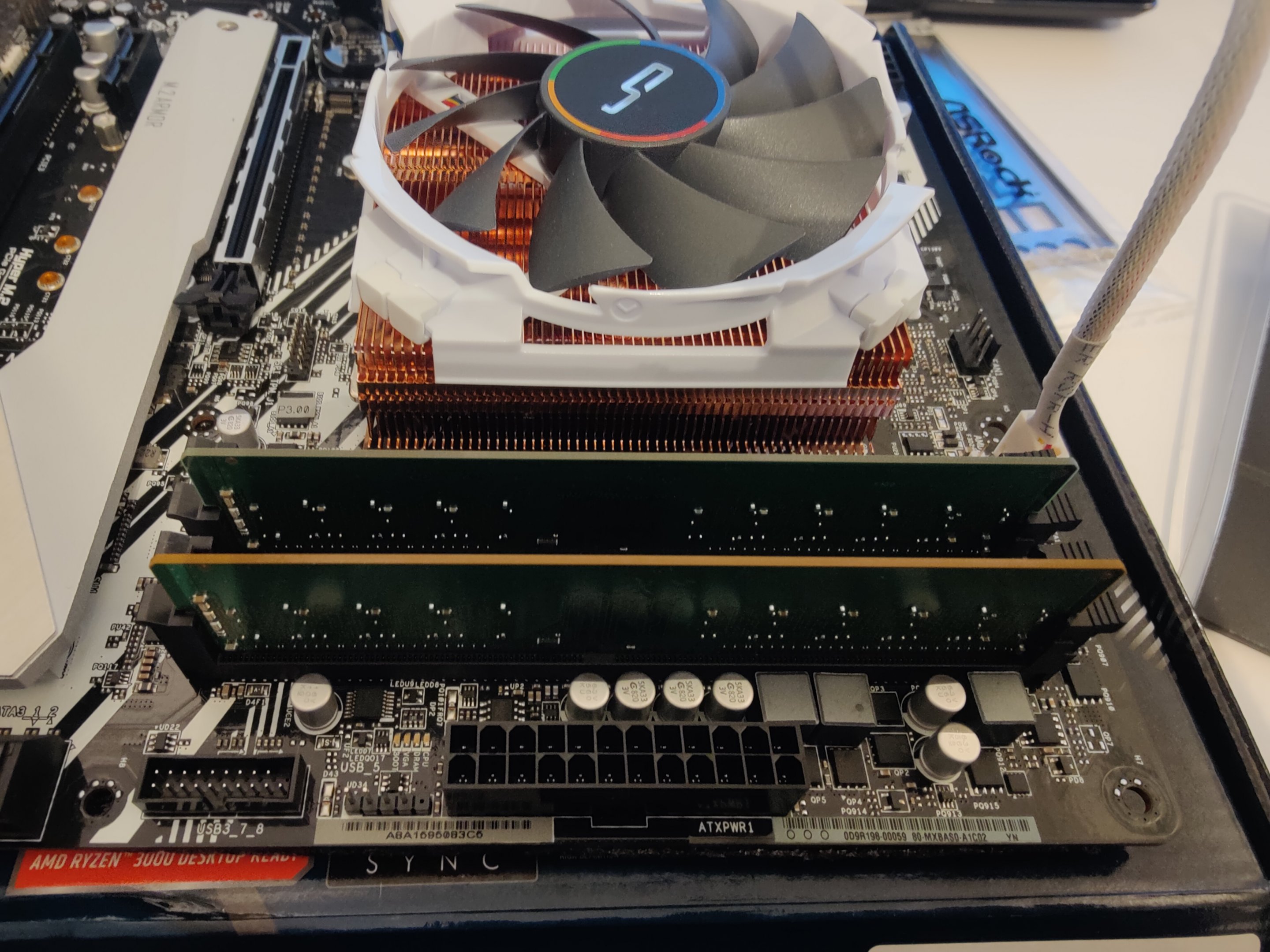

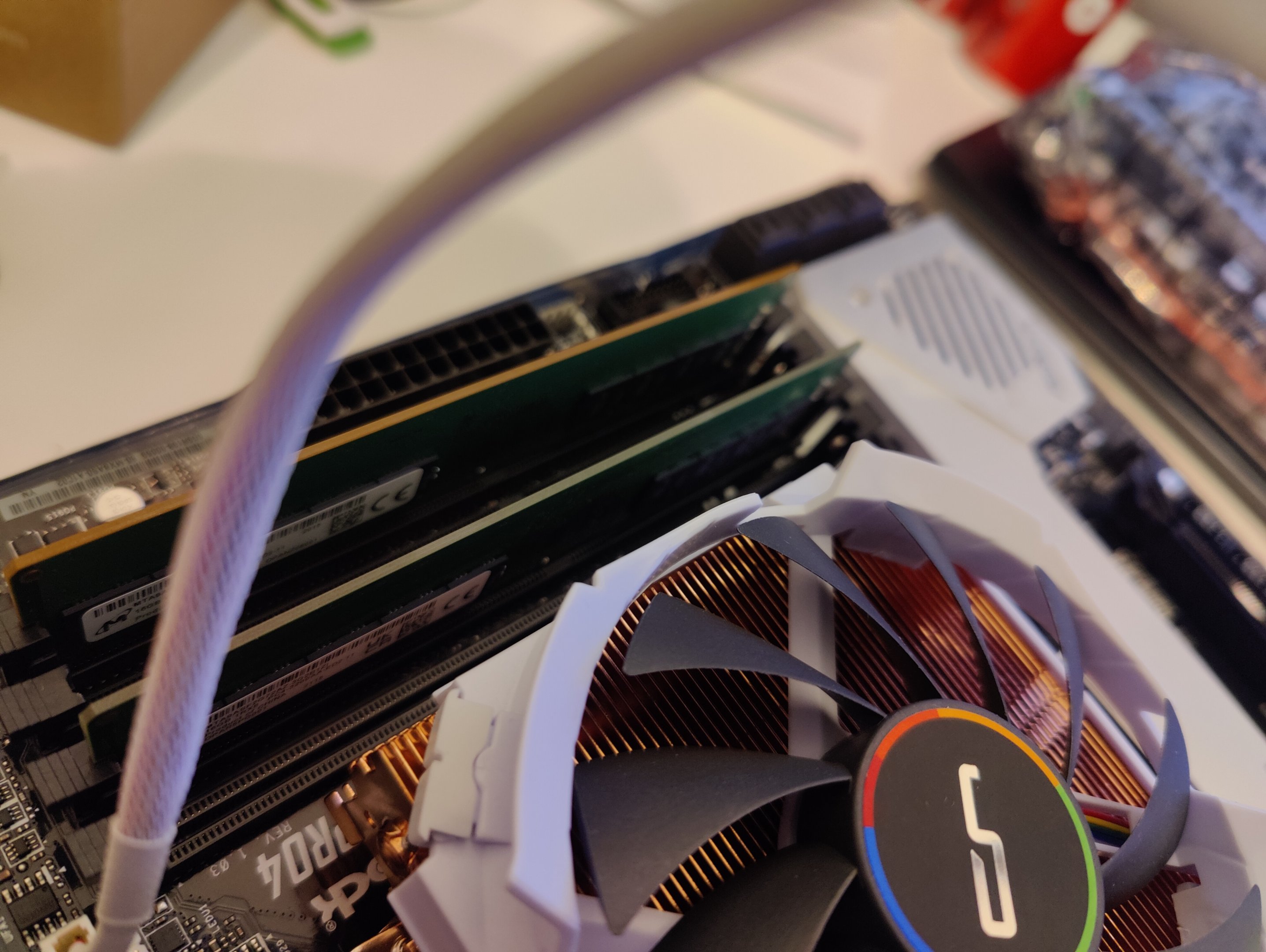

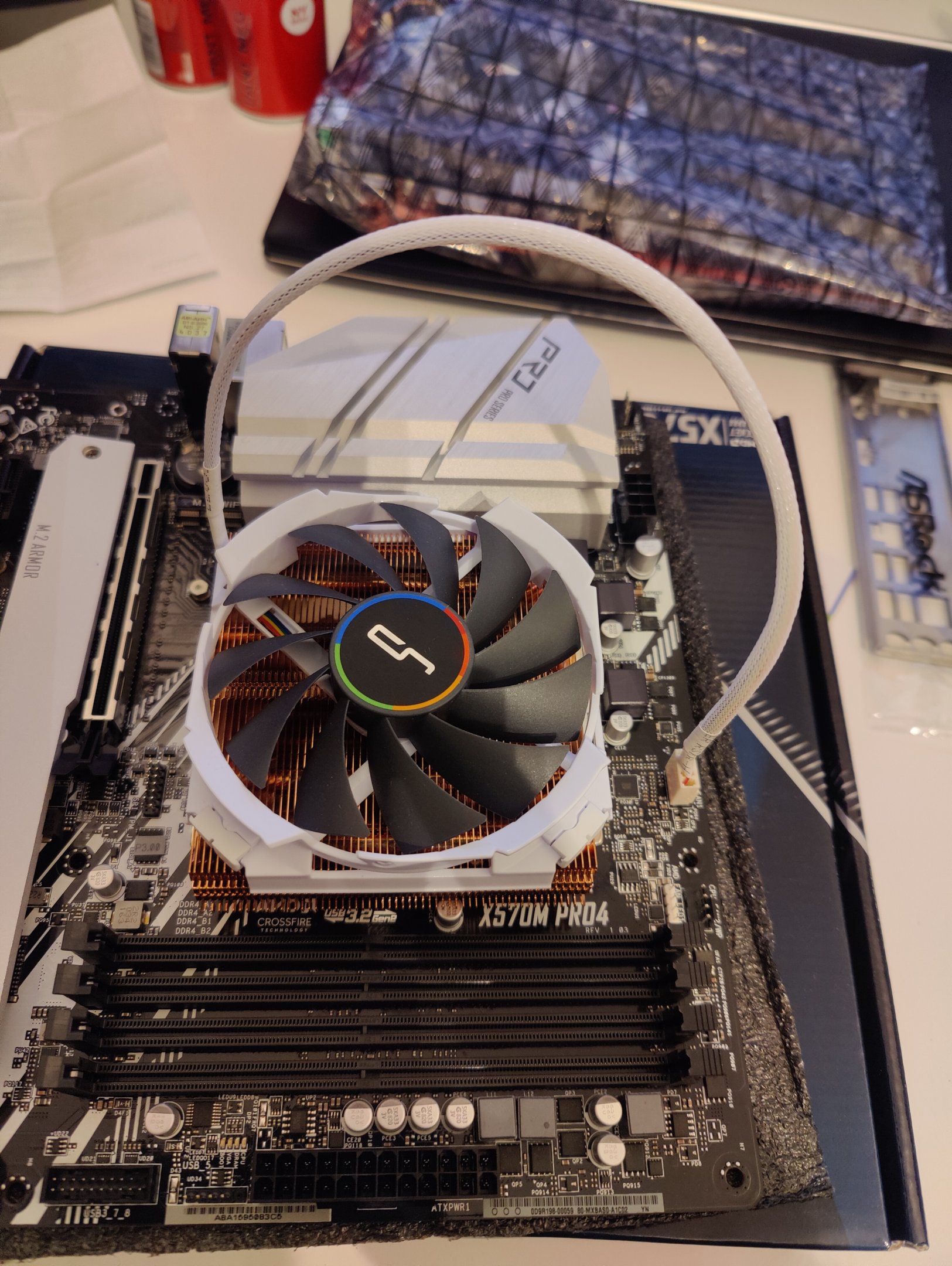

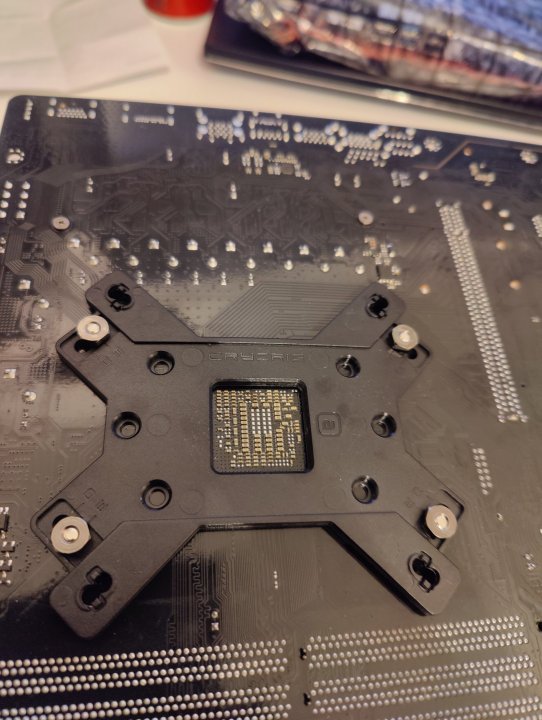

Da var Cpu kjøler montert på, lavprofil og ganske kompakt og tung.

Kjøleren er satt opp for å passe til Intel Cpu'er rett utav eska så det må justeres litt på fester, skru ut en skrue, vri litt på stagene og sette i skruen igjen, samt flytte de skruene/boltene som skal gjennom hovedkort ett hakk.

Bruksanvisning finner man her:

http://www.cryorig.com/inst_guide_dl.php?id=23

Jeg supplerte litt med denne:

https://thinkcomputers.org/cryorig-c7-cu-cpu-cooler-review/3/

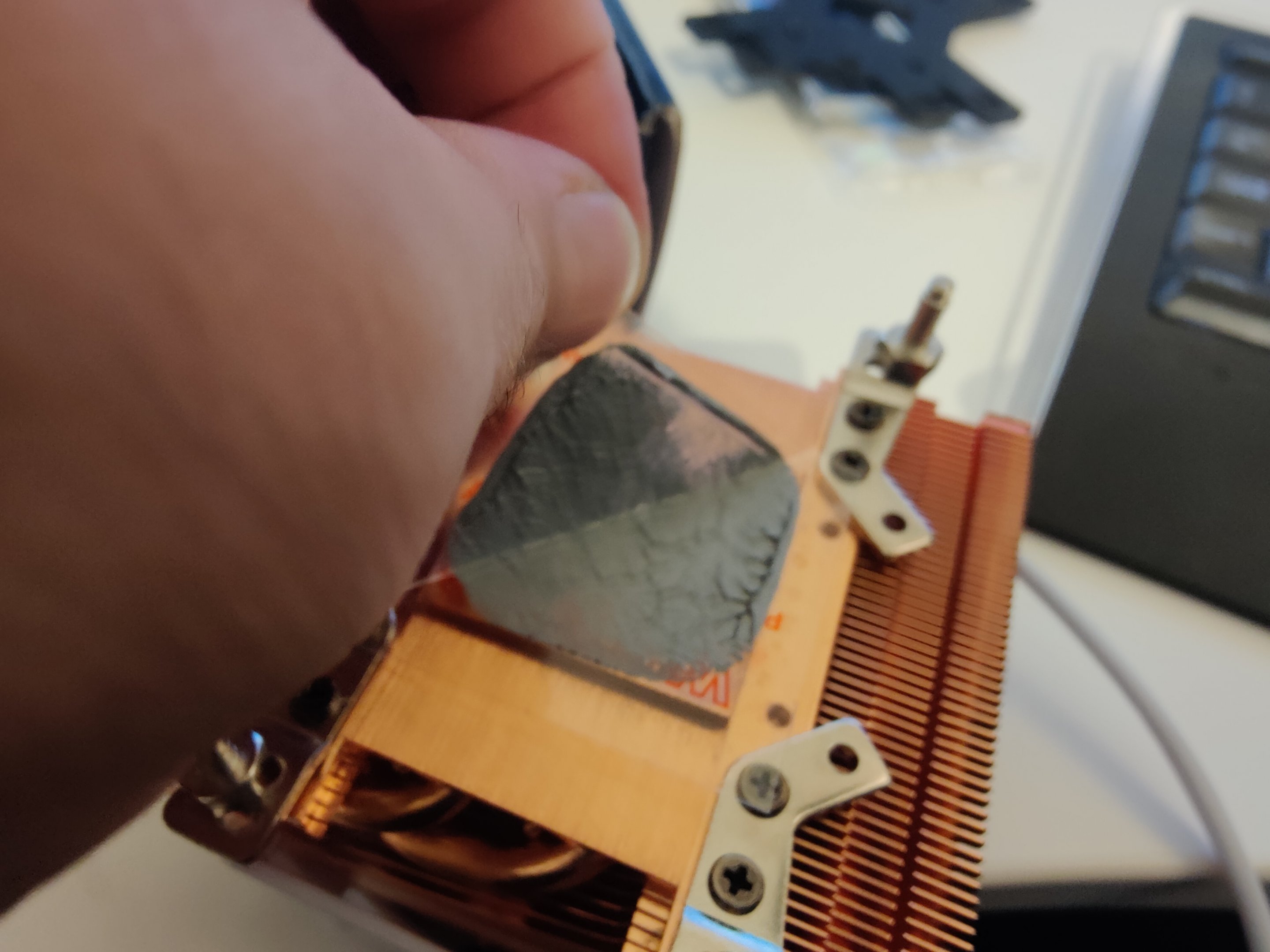

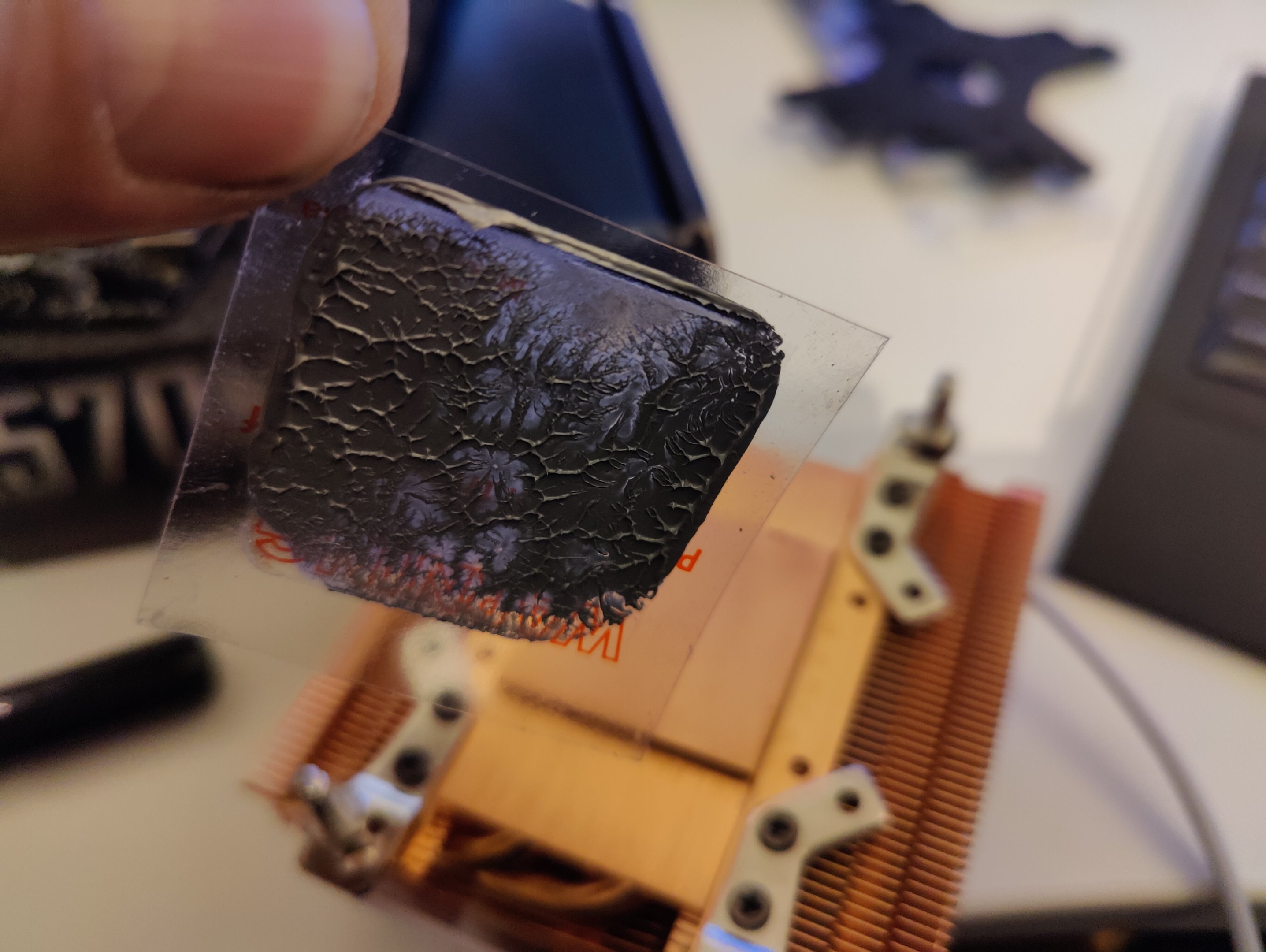

NB! Viktig å ta av plasten på cpu kjøler, noe jeg glemte i farten, da har jeg nylig sett en video hvor Linus hos Linustech demonstrerte dette i denne videoen :rofl:





2021-10-14 23.11.04.jpg

2021-10-14 23.11.50.jpg

Share this post


Link to post

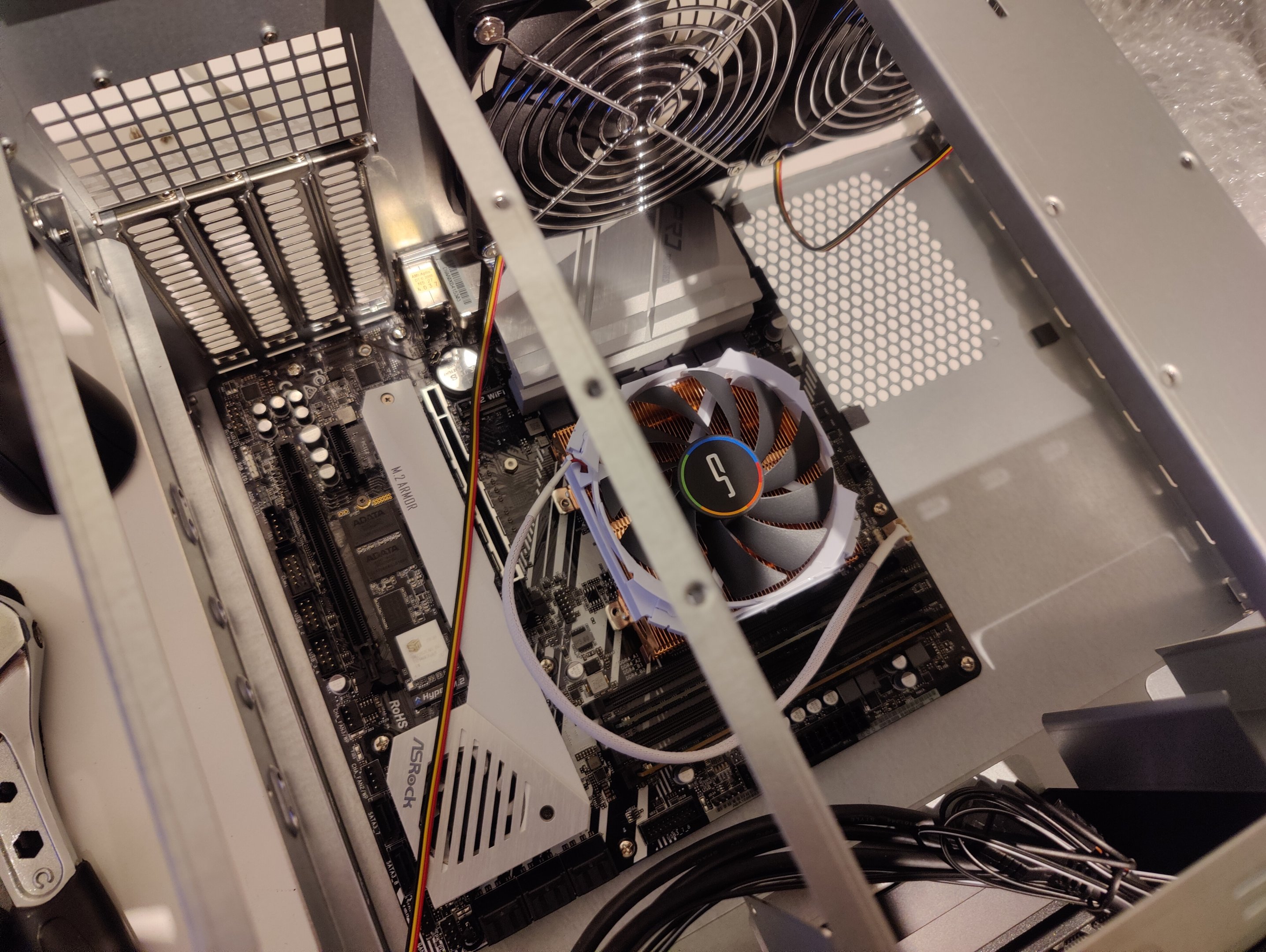

Da er det meste montert, mangler bare Sas kablene som sagt, har satt i gang test av Minnebrikker med memtest86+

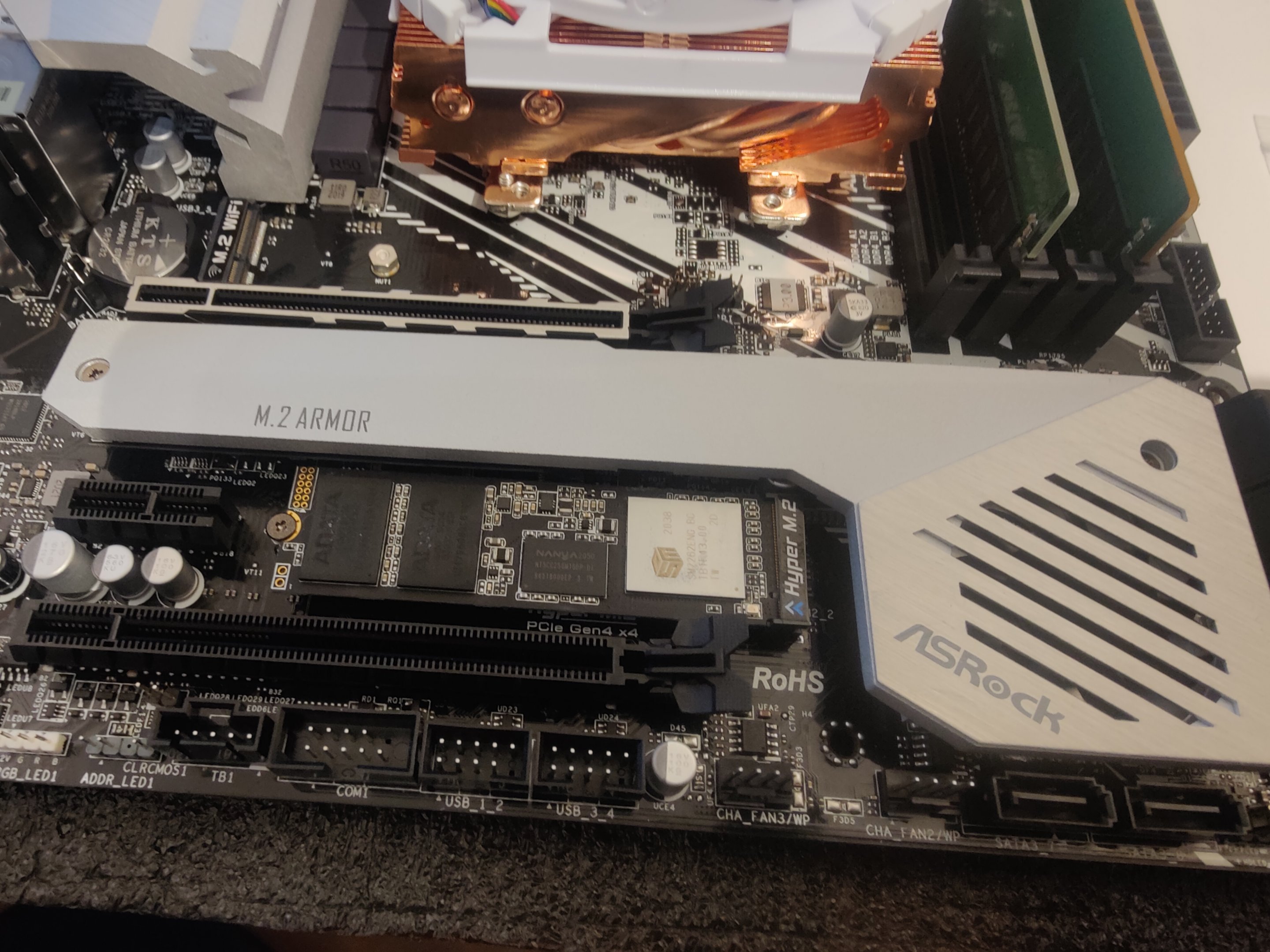

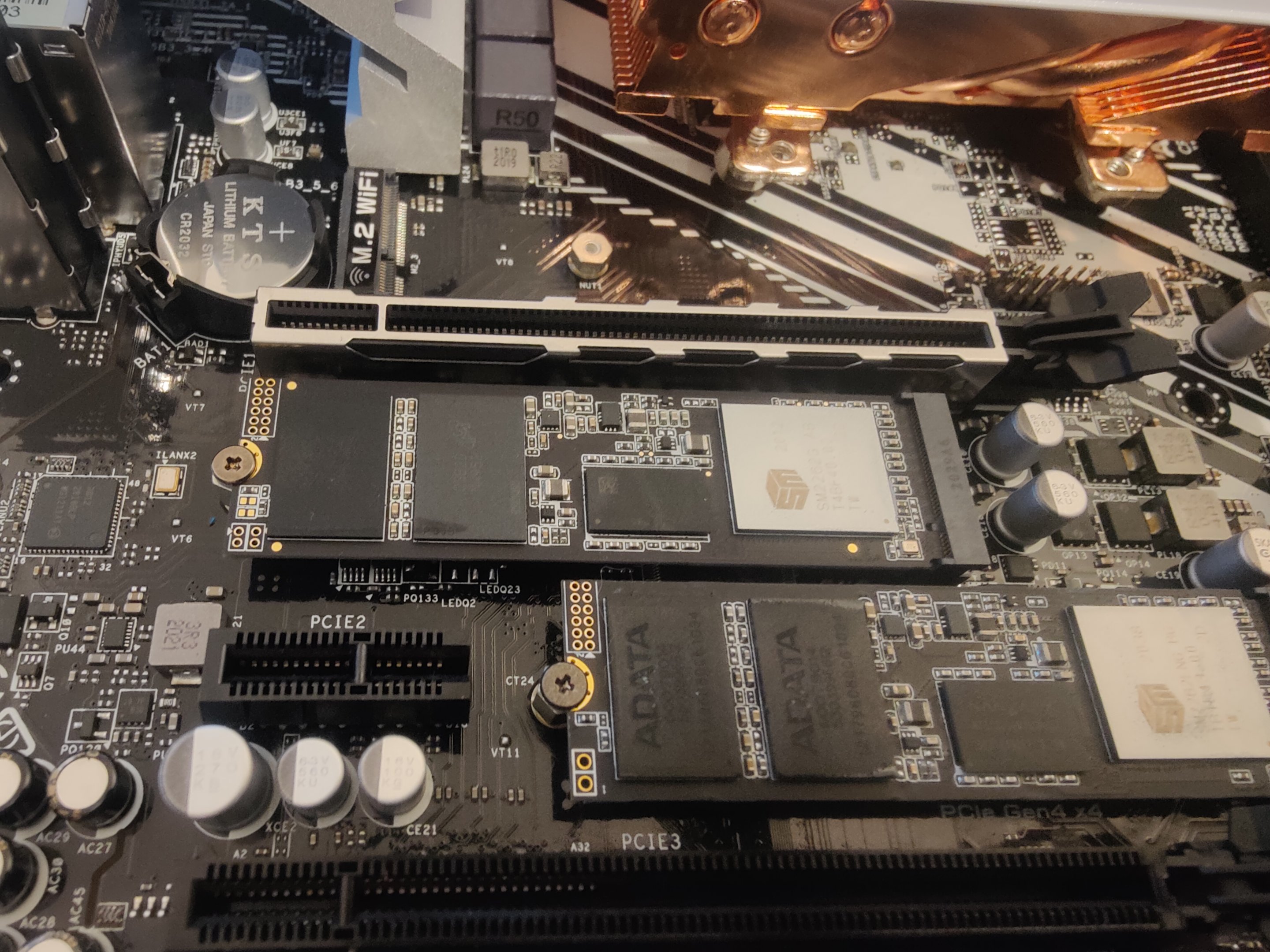

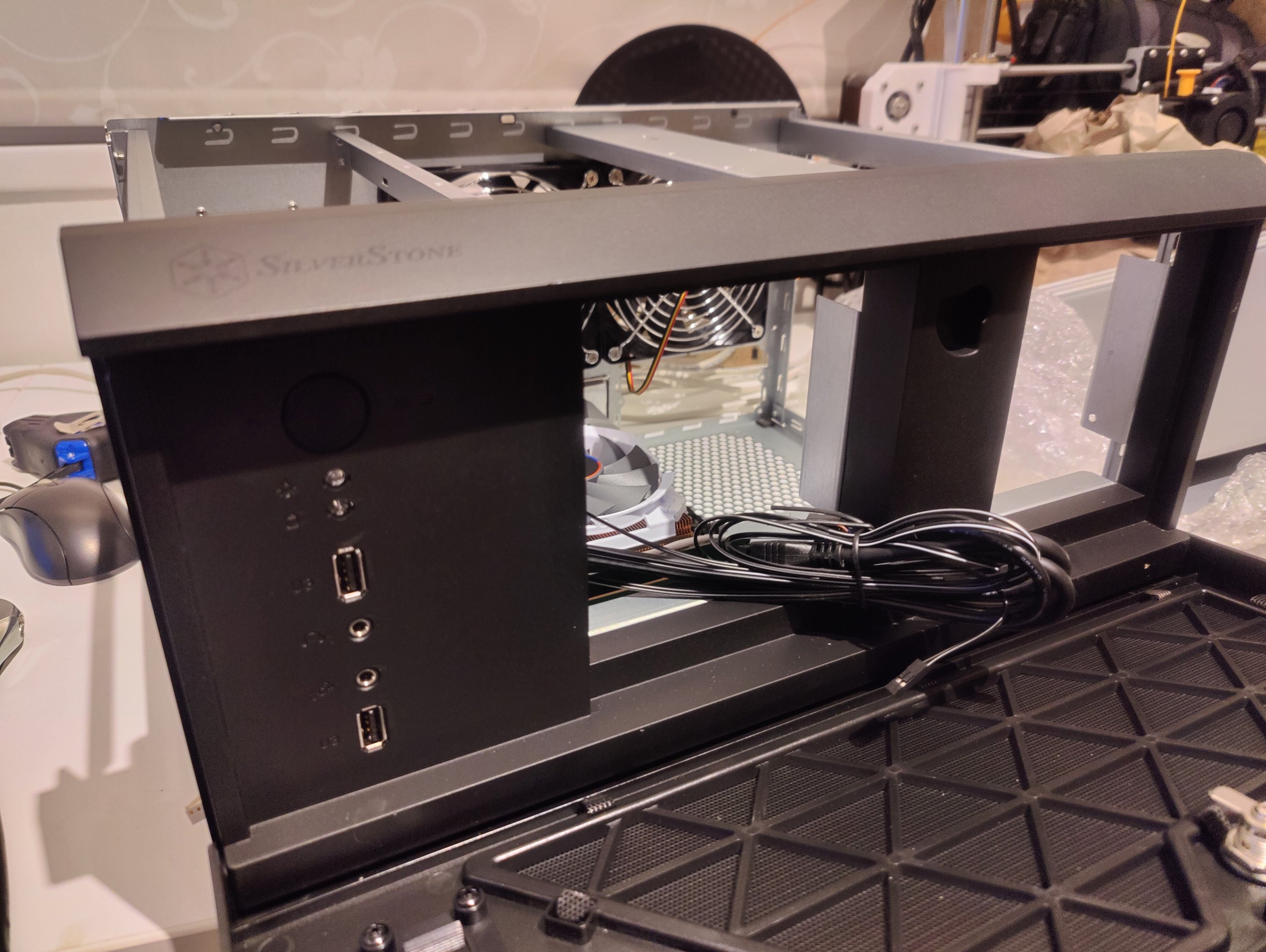

Kjører OS i Raid med 2 Adata XPG SX8200 Pro 1005293551_2021-10-1600_12_27.thumb.jpg.abe323e67c82f9f2bbaaa21b143dc86d.jpg

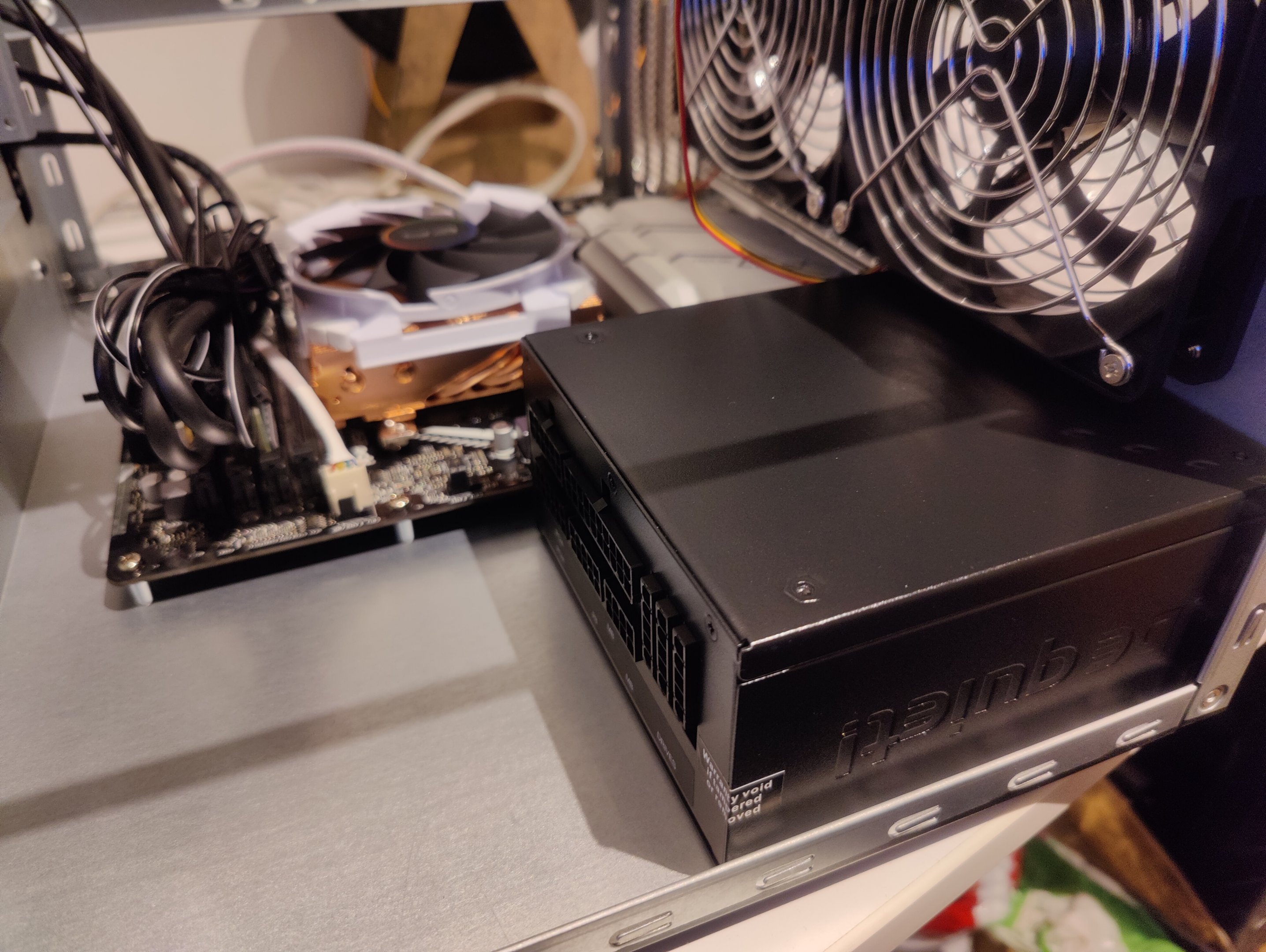

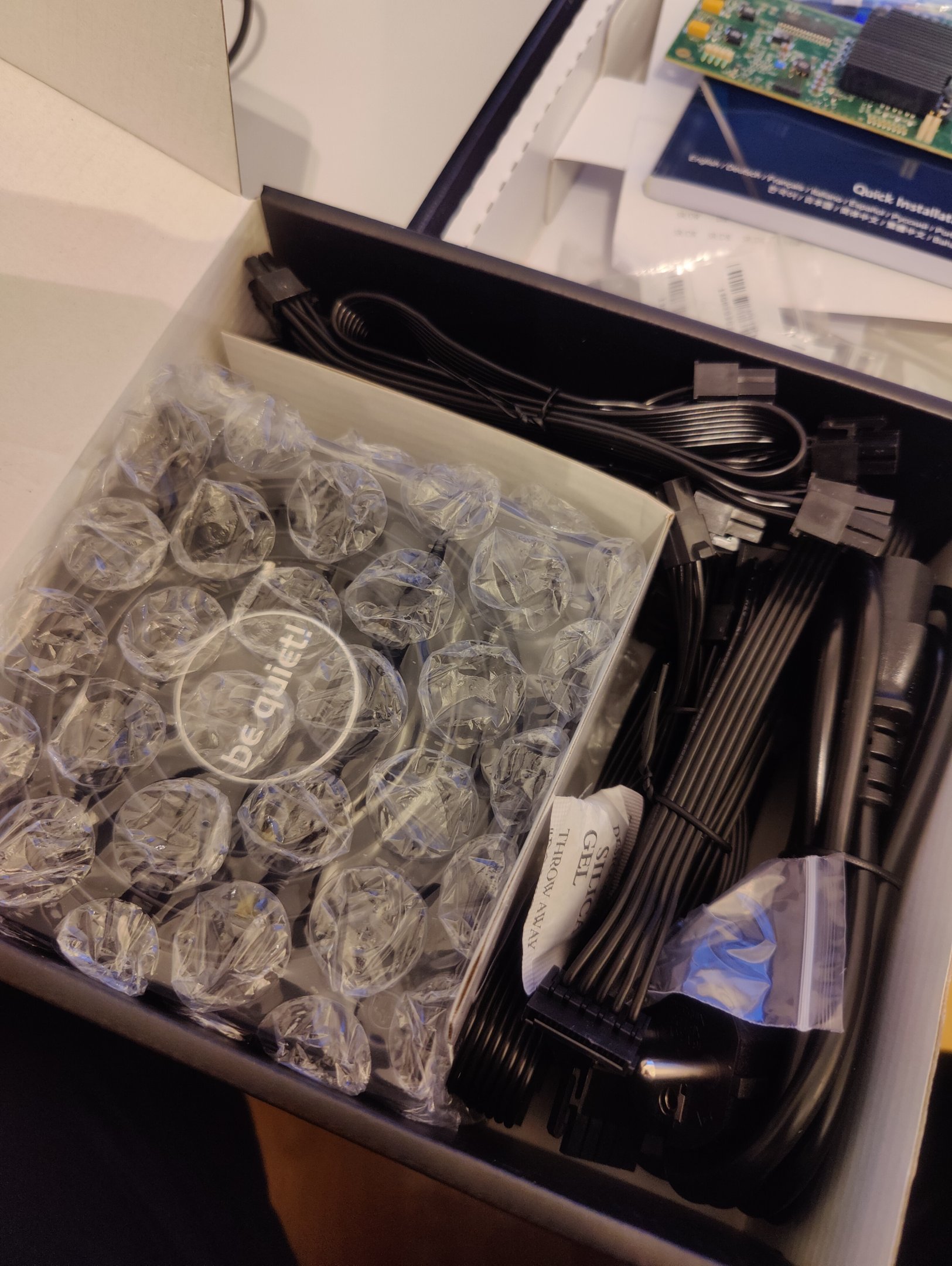

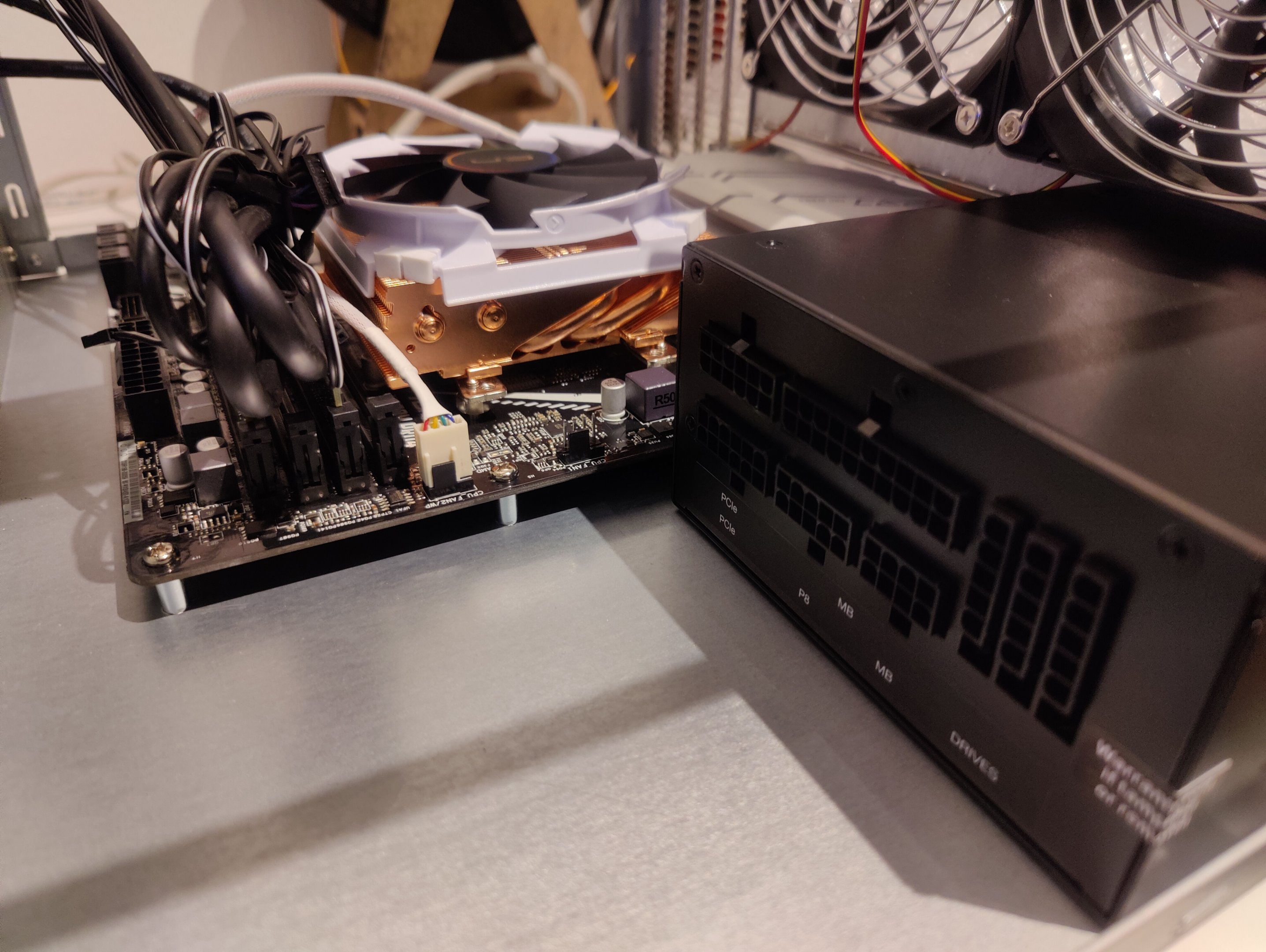

Mini size disse SFX-L Psu'ene


















Ny kjølepasta på da






Memtest86+










Share this post


Link to post

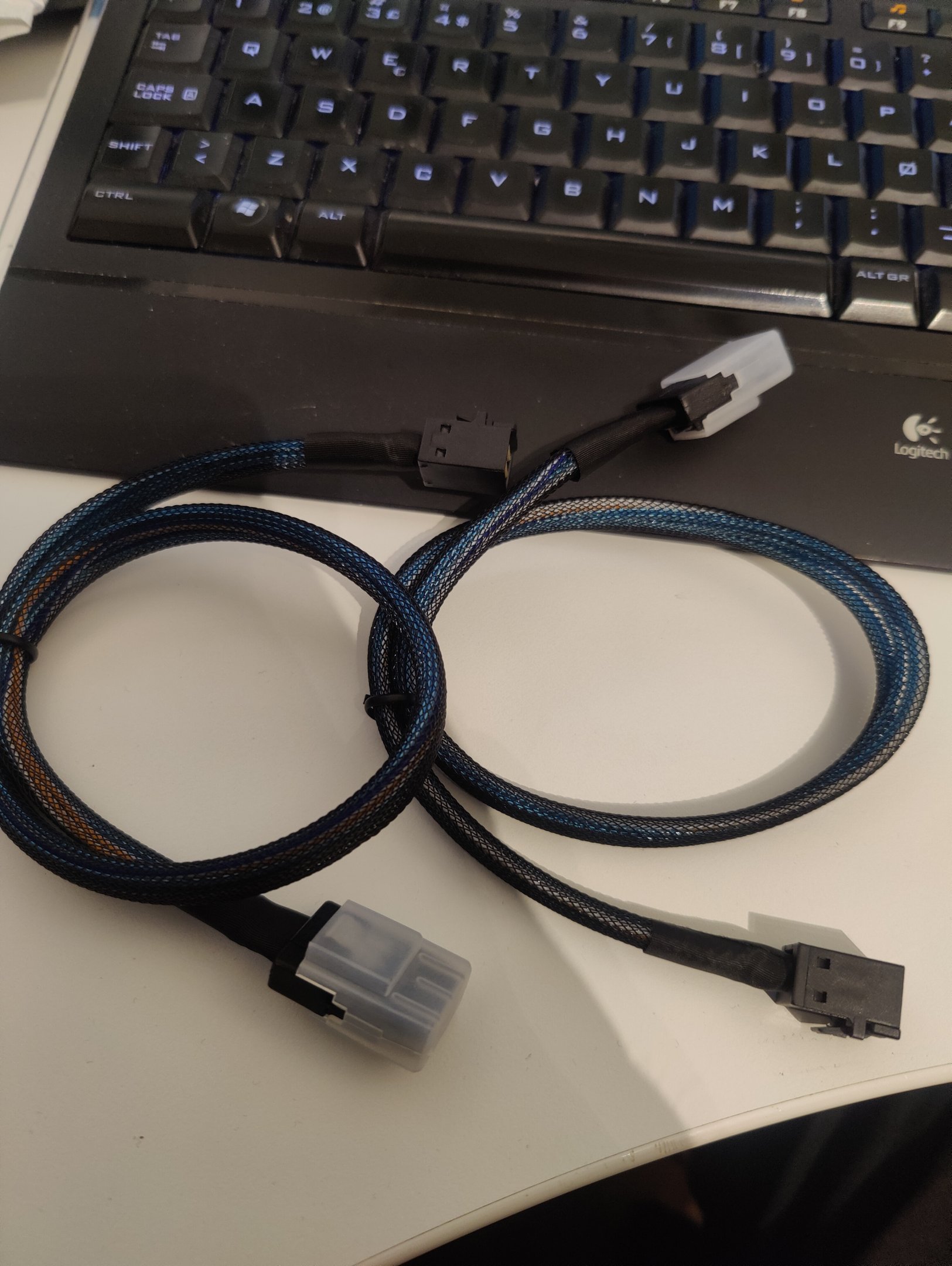

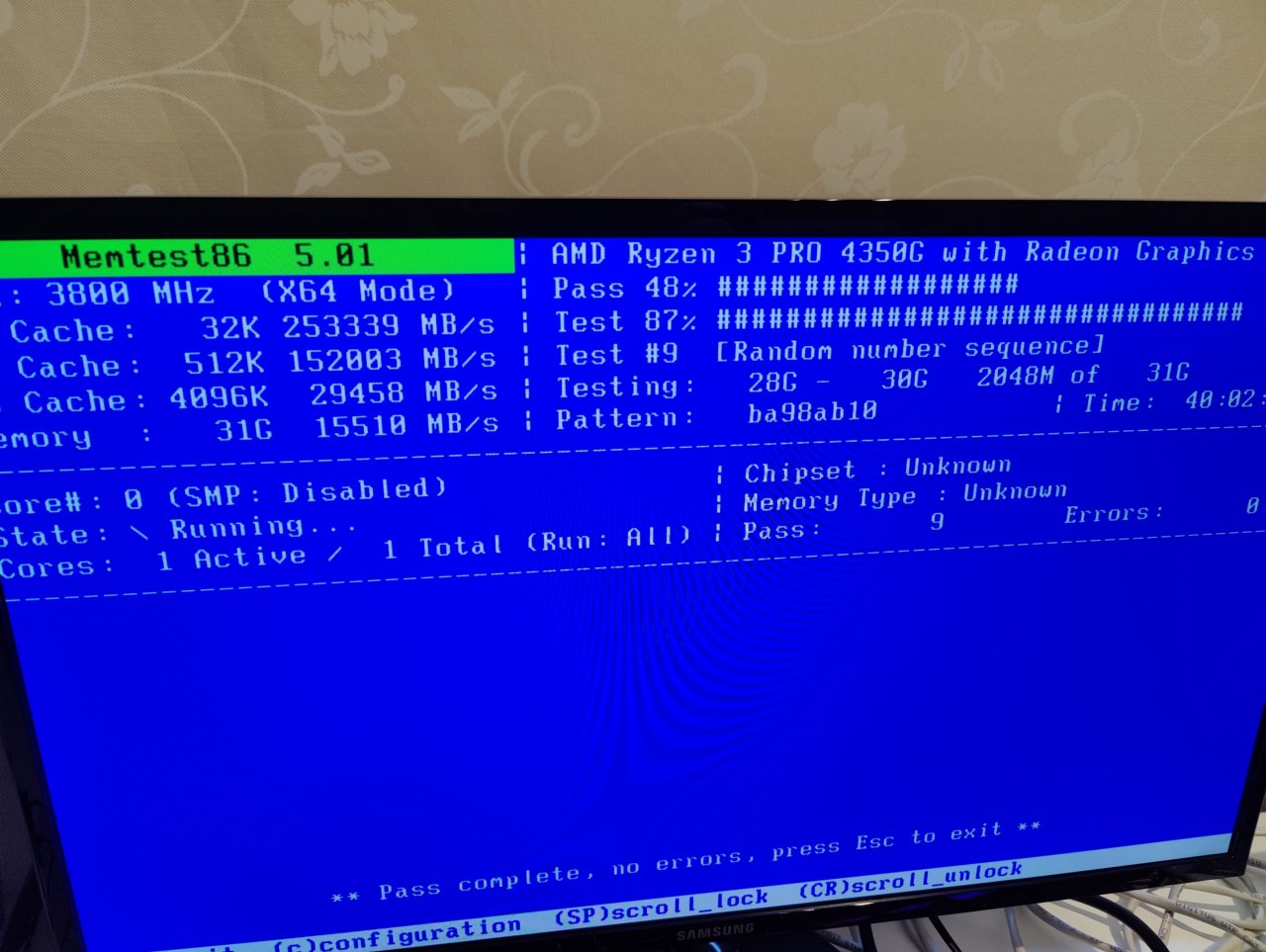

Må vel si meg fornøyd etter 40 timer og 9 passes i memtest86+ uten feil og nå er Sas kabler på vei hos Posten.no også, så bør ha de denne eller neste uke, bare håper det blir litt fortgang på Intel Nic'en også.

2021-10-19 11.22.09.jpg

Share this post


Link to post

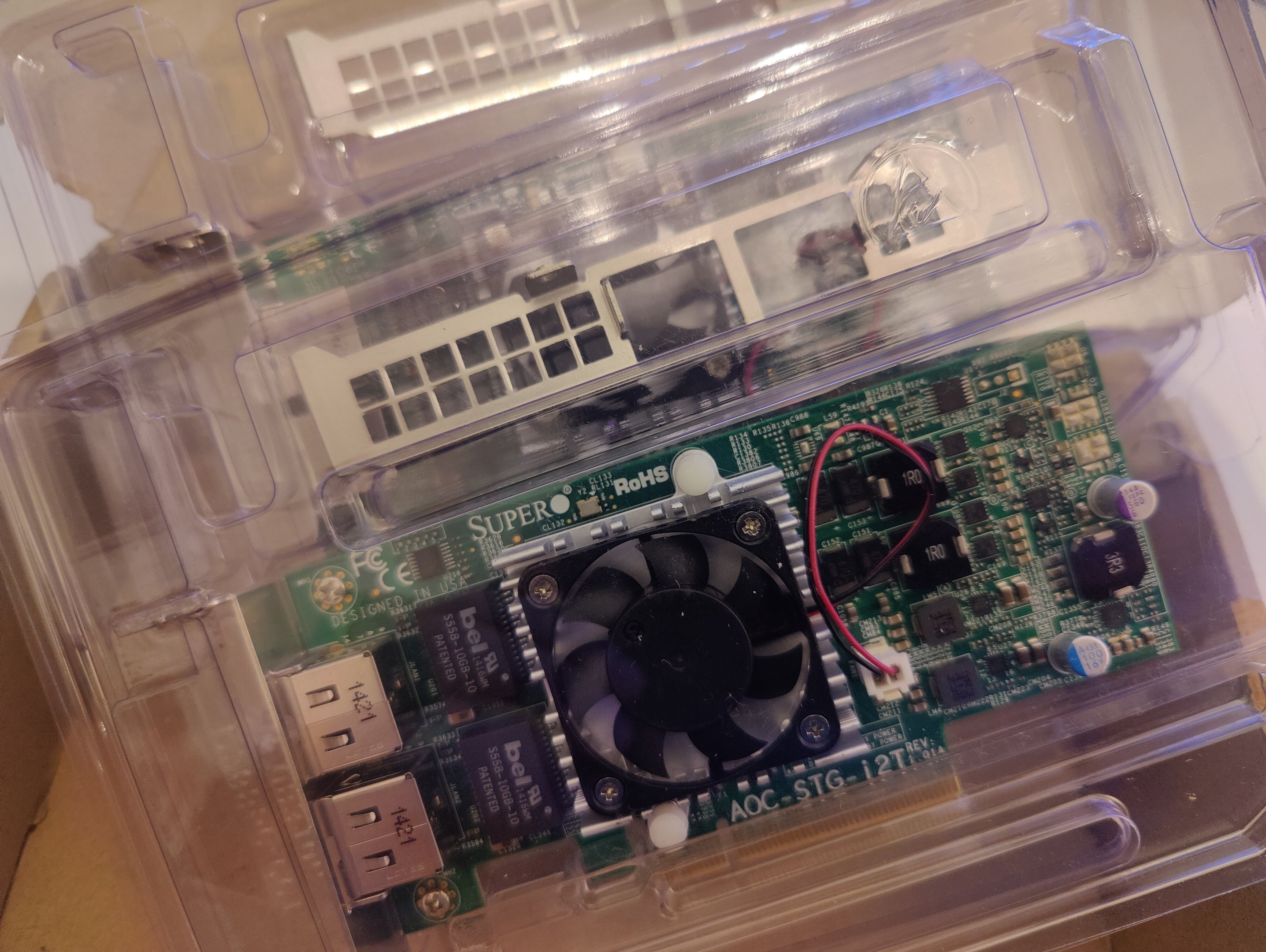

2 stk 10Gbe nettverkskort ett installert i server, det andre i hovedpc, men kommer dessverre ikke videre da en av diskene ikke fungerte, så den er sendt i retur.
