Identifisere komponent

[*Petter*]

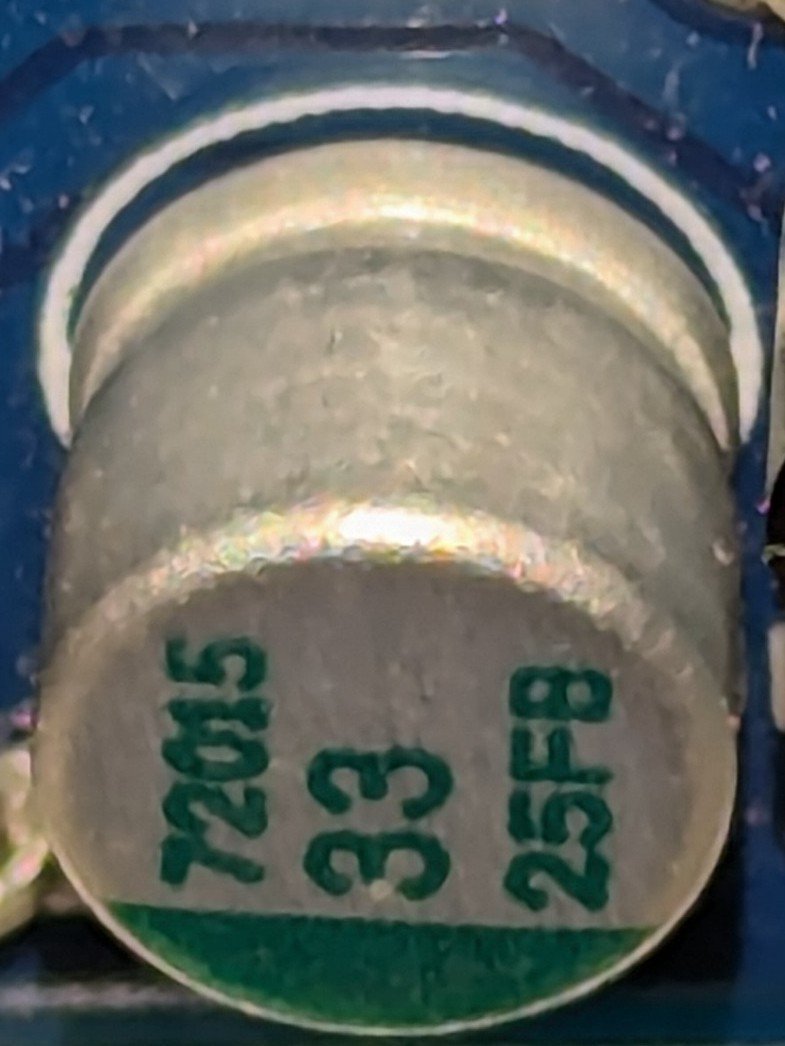

Hei, trenger litt hjelp her, prøver å finne spesifikasjonene på denne. Se bilde. Er det så enkelt som en 33uf kondensator, beregnet for max 25v?

[Bjerknez]

Prøv og sett ørene helt inntil den og gi den 40V. 😅

Neida, jeg finner ikke noe særlig informasjon når jeg søker, men vil vel tro det er slik du sier. Hvor mange volt den er ratet for spiller jo egentlig liten trille bare den har like mye eller gjerne litt mer volt rating enn kretsen den sitter i. Som regel (ikke alltid) er det ikke så farlig om verdien man bruker en nøyaltig den samme heller.



[*Petter*]

Neida, er klar over det. Problemet er at denne blir varm, 54 grader etter 8min. Står i en forsterker modul som mates med +-50Vdc. Så jeg må demontere, sånn at jeg får målt spenningen som går over kondisen.

Men takker for hjelpen. 👍

[Bjerknez]

Kondensatorer skal vel i utgangspunktet ikke produsere noe varme? Derimot kan dem kanskje bli varme av ting som befinner seg rundt og i nærheten av dem?




[trikola]

Den likner jo litt en klassisk transistorkapsling og lite på en (elektrolytt)kondensator.

https://nyband.se/surpluskomponenter/butik/komponenter/halvledare/diskreta-halvledare/transistorer/effekttransistorer-m-europ-markn/



[tingo]

med merkingen på toppen og det skraverte feltet så er det nok mest sannsynlig en polarisert elektrolyttkondensator, ikke en transistor.
Eksempel på tilsvarende merking: Panasonic EEH-AZF1J330B.
Dessverre er merking ikke standardisert, hver leverandør har sin egen måte, så det er ikke så lett å finne ut hvilken leverandør som kondensatoren på bildet er fra.

[Bjerknez]

Hvis dette er en 25V kondensator så kan jeg se ut fra den antatte størrelsen at dette mest trolig er en 33uF kondensator. En evt. 3.3uF ville vært mye mindre.

Uansett har nok ikke verdien fryktelig mye å si. Om du setter inn en 10uF eller 100uF etc. spiller nok som regel liten trille.

[Bjerknez]

hvis det siste 3-tallet står for tre nuller (som det gjør på motstander) så ville verdien vært 3.000uF og det kan jeg med sikkerhet si at det ikke er, ut fra størrelsen. Så regn med at dette er en 33uF kondensator trolig ratet for maks 25V.

[Rune_says]

Pleier å stå verdi ved siden av på kretskortet

Fant noe som har denne komponenten

Q-BAIHE MX40 amplifier board ready two-channel/stereo board

Loddepunkt på baksiden kan evt eliminere transistor (3 loddepunkt)

Endret 14. august 2024 av Rune_says

[geir__hk]

11 hours ago, trikola said:

Den likner jo litt en klassisk transistorkapsling og lite på en (elektrolytt)kondensator.

Kondensatorer med denne type kapsling er ganske vanlig.

Problemet med disse er at de gjerne har loddeører for SMT-lodding istedet for ben som stikker igjennom kretskortet, og det kan være vanskelig å komme til med loddebolt. Kan ikke se noen loddeører på bildet, så gjetter på at kondensatoren har ben som er enklere å lodde.



On 8/13/2024 at 7:01 PM, *Petter* said:

Er det så enkelt som en 33uf kondensator, beregnet for max 25v?

Vel, den har en grønn markering som trolig er negativ pol, altså elektrolytt. Verdien er jo også veldig typisk for en liten elektrolytt.

[trikola]

Og da snublet jeg helt tilfeldigvis (tror ikke det, nei - google har sikkert overvåket meg) over denne videoen



[*Petter*]

Den er grei, takker for hjelp og tips. Skal sjekke ut den videoen.

[*Petter*]

En annen ting, om denne kondensatoren har høy indre motstand (esr tror jeg det heter), så kan den vel bli varm. Eller?

[trikola]

Om den er defekt (kortsluttet) - og ikke lenger er en kondensator men en resistor - så kunne det skje, men da skulle man tror at hele forsterkeren ikke fungerer ordentlig.

Endret 15. august 2024 av trikola

[Bjerknez]

trikola skrev (7 minutter siden):

Om den er defekt (kortsluttet) - og ikke lenger er en kondensator men en resistor - så kunne det skje, men da skulle man tror at hele forsterkeren ikke fungerer ordentlig.

Disse kondensatorene er vel kjent for å "eksplodere" eller tydelig gi fra seg et tegn hvis dem kortslutter?

[Kalle Klo]

Kan det være så enkelt at det er andre ting i forsterkeren som blir varme, og så blir den varmen overført til kondensatoren? Eller er alt rundt kondensatoren kaldt?

[Bjerknez]

Test med en ny kondensator og se om den blir like varm.

Du kan få en elektrolytt kondensator av meg hvis du betaler frakt for å teste. Den er ikke helt lik, men jeg kan sende deg en 33uF 25V ratet kondensator som du kan teste.



[trikola]

Just now, Bjerknez said:

Disse kondensatorene er vel kjent for å "eksplodere" eller tydelig gi fra seg et tegn hvis dem kortslutter?

Ja. Derfor pleier de å ha et et 'bruddmerke' på toppen ('mercedes-stjerne' på den midterste kondensatoren på video-bilde). Der skal den revne og kaste 'dampen' oppover. TS sin kondensator har ikke det og dette var med på å føre meg til antagelsen at det IKKE var en kondensator

[Bjerknez]

trikola skrev (2 minutter siden):

Ja. Derfor pleier de å ha et et 'bruddmerke' på toppen ('mercedes-stjerne' på den midterste kondensatoren på video-bilde). Der skal den revne og kaste 'dampen' oppover. TS sin kondensator har ikke det og dette var med på å føre meg til antagelsen at det IKKE var en kondensator

Skjønner. Men det er ikke alle kondensatorene som har slike synlige bruddmerker har jeg sett.

Endret 15. august 2024 av Bjerknez

[Kalle Klo]

1 hour ago, Bjerknez said:

Skjønner. Men det er ikke alle kondensatorene som har slike synlige bruddmerker har jeg sett.

Samme erfaring. Har også hørt om tilfeller der kondensator kan feile uten å eksplodere eller vise synlig skade. Kan allikevel føre til for høy ripple og funksjonsfeil, eller brumming i lyden.
