Den store Arduino tråden, v2.0

[Olethros]

Her er min plan med arduino mega 2560 som tempraturmåler med 5 nixie rør som visning (f.eks: -12.7*C) som veksler mellom å vise inne og ute temp. Men som nevnt så nyttet ikke dette da jeg ikke har vett på programmering...

Er ikke en Arduino Mega rimelig overkill for et enkelt inne/ute termometer? Ville heller lagt til noen 595 skiftregistre som du nevnte at du hadde kjøpt inn i den andre tråden og overført data serielt fra en pro mini/micro e.l. til dekoderne i stedet for å måtte bruke 4 outputs pr. symbol.

[Hårek]

Spiller det noen rolle? En Mega koster typisk 180 kr, dvs nesten ingenting.

[Olethros]

Nei, men som vestlending ville det holdt meg våken om natten om jeg ikke hadde brukt en Pro Micro til 35 kroner i stedet.

[Hårek]

Jeg tenker på at det er ikke mange år siden vi måtte bruke et par tusen kroner for å få et embedded utviklingskit på jobben. Og da kunne software være lisensiert, og var gjerne mye dårligere.

Så Arduino er nesten som å vinne i Lotto i forhold.

[Gjest Slettet+5132]

Min "Arduino" Mega 2560 som blir brukt til dette er en kinesisk "ripp off"  til 50kr som jeg kjøpte på ebay. Den har en Atmega2560-16AU og en CH340G chip på kortet. Mulig jeg kunne spart meg 15kr på å bruke en annen chip men det er ikke det som blir å ta fra meg nattesøvnen. Ebay nr på den er 152253816065

Endret 10. mars 2017 av Slettet+5132

[Gavekort]

Jeg tenker på at det er ikke mange år siden vi måtte bruke et par tusen kroner for å få et embedded utviklingskit på jobben. Og da kunne software være lisensiert, og var gjerne mye dårligere.

Så Arduino er nesten som å vinne i Lotto i forhold.



Det har heldigvis snudd trenden på mer proffe utviklingkort også, så nå får du PIC, vanlig Atmel og ARM utviklingskort til noen få hundrelapper. De er riktig nok ikke så godt utstyrte som de var i gamle dager.



Skulle ønske vi kunne sett det samme skje med FPGA, med åpne toolchains og billige utviklingskort. Du har noen som går mot strømmen, slik som Lattice ICEStick, men FPGA er i hovedsak fortsatt dyrt, og plaget av dårlig, tungvektet og dyr software.

[tingo]

Det finnes jo enkelte lyspunkt for FPGA også: https://www.nandland.com/

[Gavekort]

Lattice er en frisk pust i industrien ja, men de er ikke akkurat imponerende når det kommer til ytelse.



Jeg har aldri sett det utviklingskortet før. Var mange spennende moduler du kunne plugge på.

Endret 11. mars 2017 av Gavekort

[Gjest Slettet+5132]

Med STOR hjelp fra Hårek så er mitt første nixie prosjekt helt ferdig. Alu-boksen er 163mm lang. Nå har jeg bestillt meg etsesett for kretskort, det tar vanvittig med tid å lodde ledninger mellom ic'er. Antar det gikk mellom 70 og 90 timer + det Hårek har brukt på å hjelpe meg. Han er særdeles dyktig! Klokka er basert på dette prosjektet https://github.com/8163jb/Nixie-Clock



Her er bloggen om prosjektet som mitt prosjekt er basert på: https://github.com/8163jb/Nixie-Clock



Men Hårek har endret betydelig på kildekoden. Alt til det bedre!

Om noen er interessert i koden så er det Hårek som i mine øyne er eier av den så den deler ikke jeg.



Klokka har en "standalone arduino"  ATMEGA328P-PU som MCU, 3 stk 74HC595 og 6stk SN74141. RTC er DS3231 AT24C32 modul. Alle IC'er får 5v fra L7805CV og rørene har en 555 IRF740 switching PS som leverer 170v. Hørest enkelt ut men gud bedre hvor lang tid det tok...

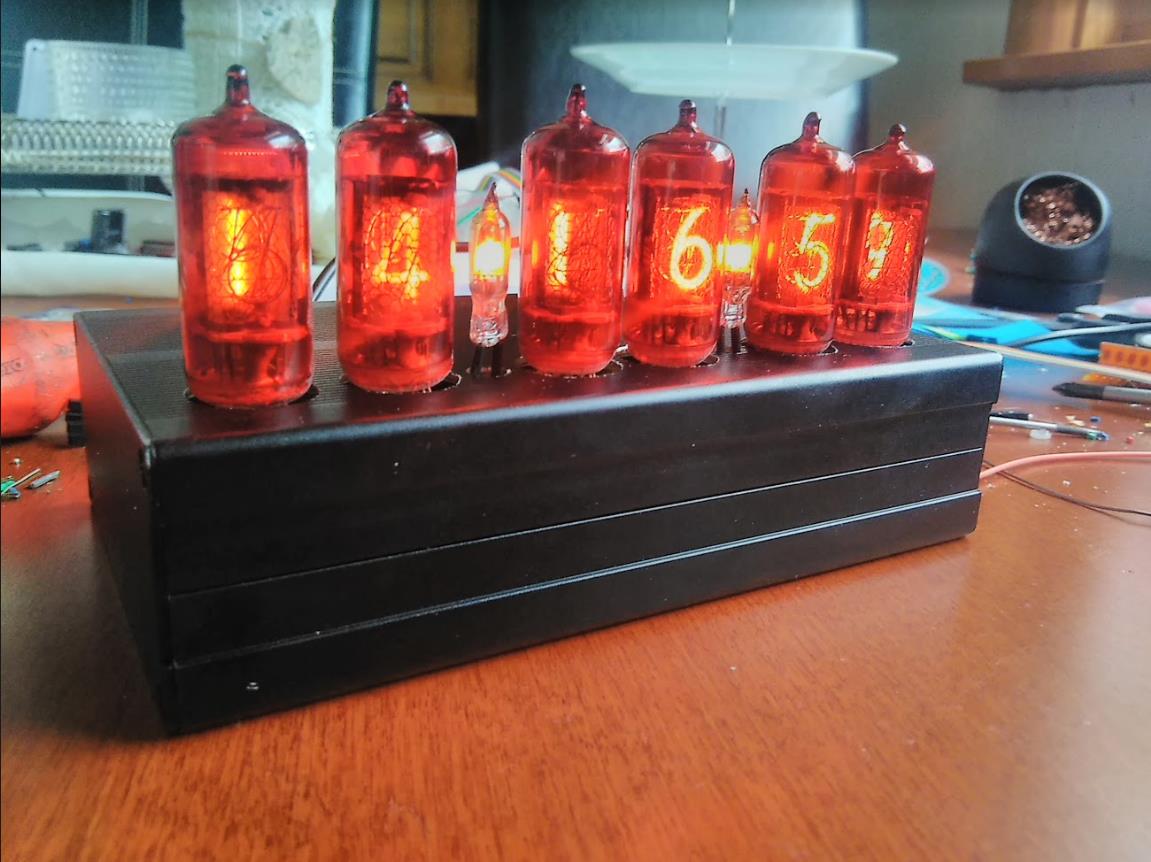

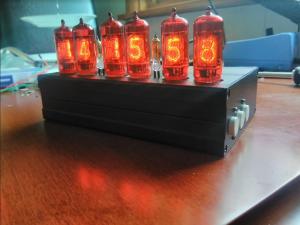

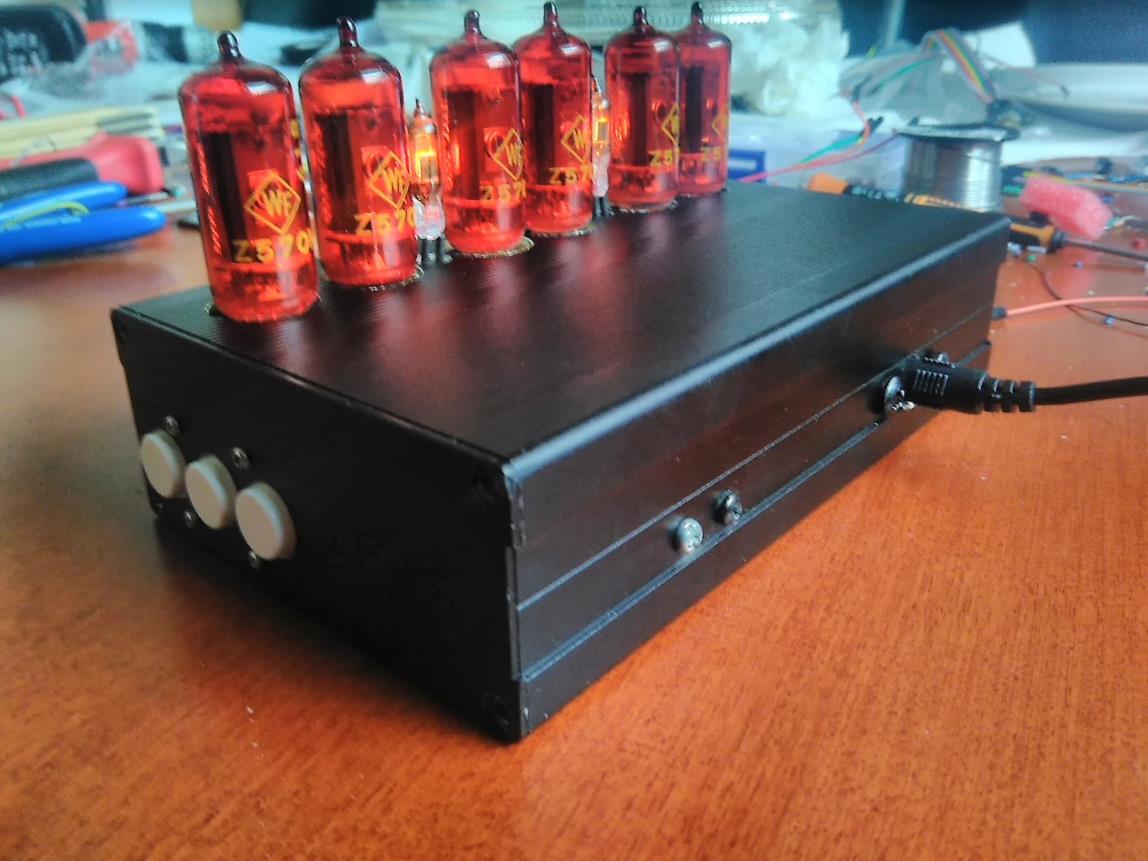

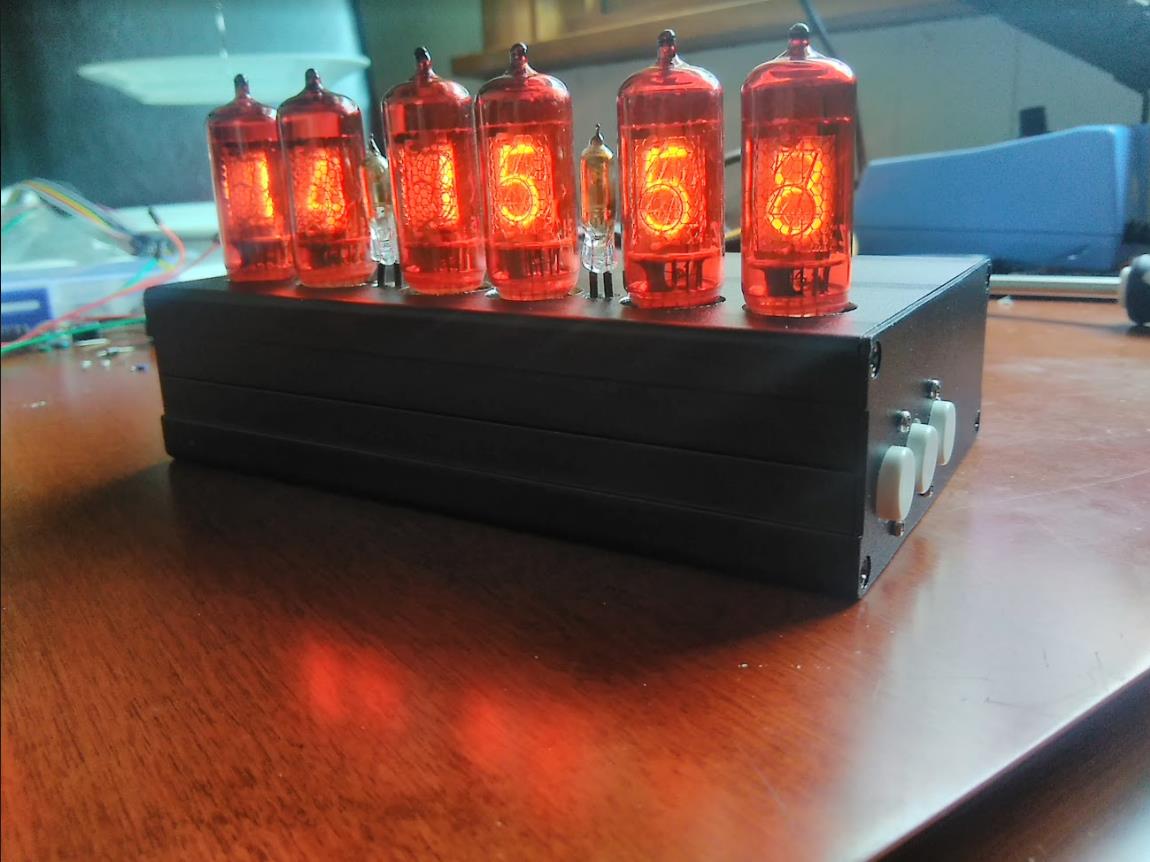

Bilder av mitt første ferdige Nixie prosjekt:

[Howard_]

Fantastisk godt jobbet. Ser jo kjempebra ut!

[bluesbro]

Så utrolig kult! Ble det brukt 2 lags PCB? Har du tegningene?

[Gjest Slettet+5132]

Nei det ble brukt 1-lags som dette: http://www.ebay.com/itm/2PCS-PROTOTYPE-12X18cm-Universal-PCB-Board-3184-Pt-Single-Side-/151045895998?hash=item232b09773e:g:BcIAAOxyQyJRk69y (OBS! ikke kjøp kortene som er mørkere i brunfargen enn disse kortene, det detter kobberen nesten av)



men har komponenter på begge sider, løftet sokklene til ic'ene opp slik at det ble "smd" loddet ledningene under der. Det ble selvsagt ikke vakkert men en prototype er en prototype... Har ingen tegninger men skjema finner du i bloggen som er linket til lengre opp.

Endret 10. april 2017 av Slettet+5132

[Gjest Slettet+5132]

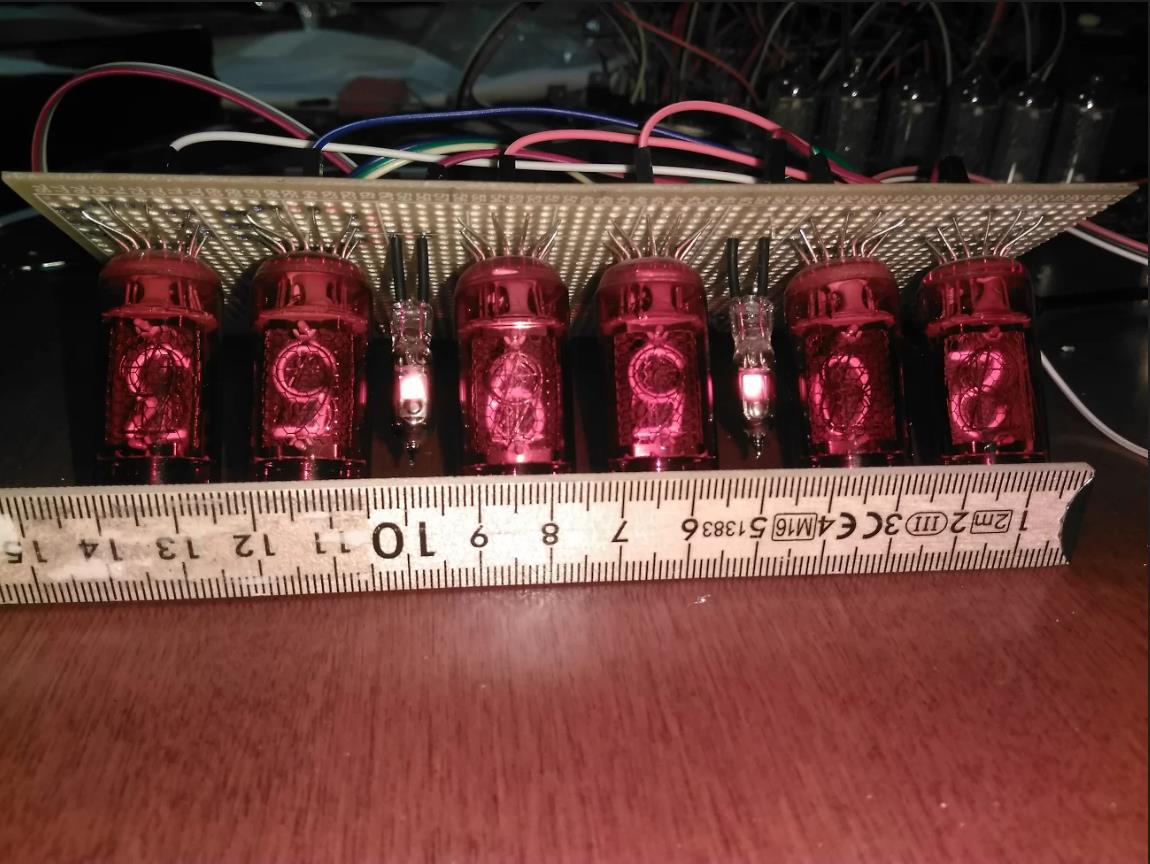

Her er eneste bilde som ble tatt under byggingen, dette for å se hvor jeg skulle borre ut hullene i alu-boksen. JA med spenning på selvfølgelig! Spenning som i volt i hverdagen?

[Gjest Slettet+5132]

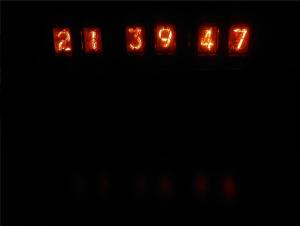

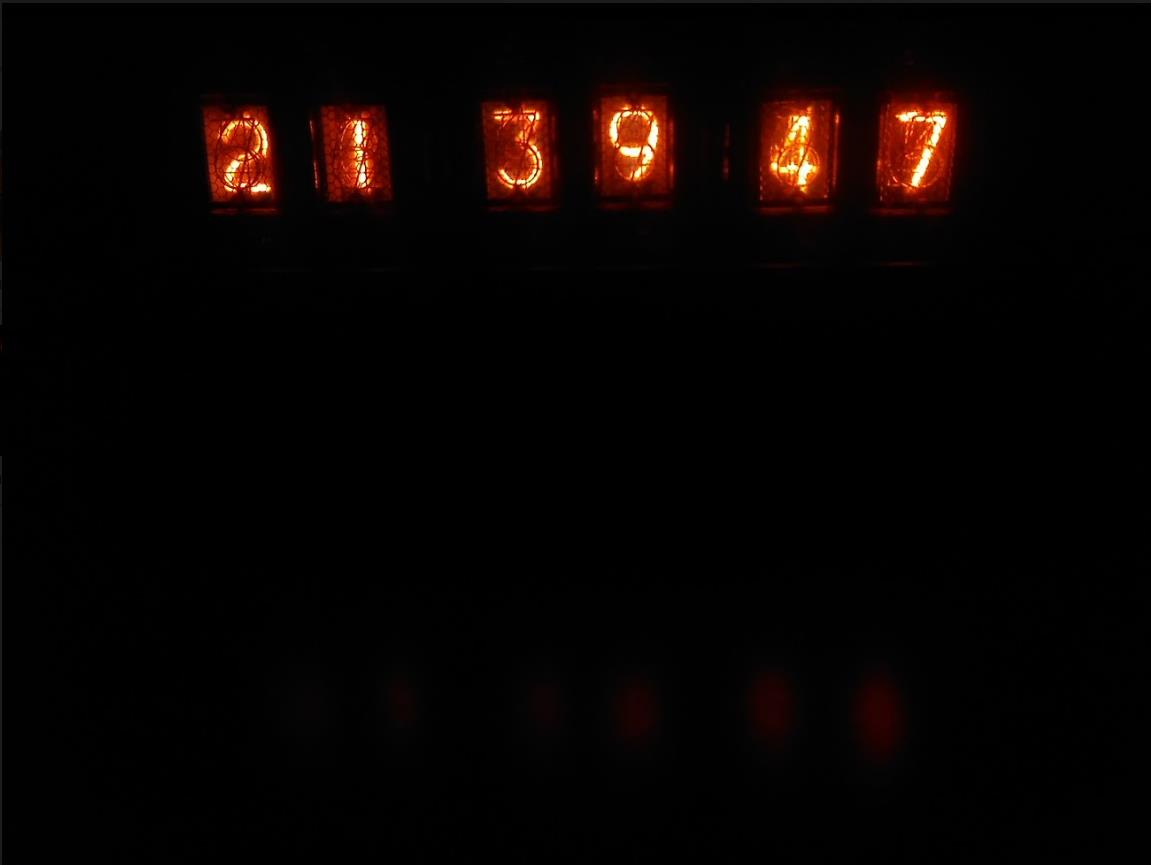

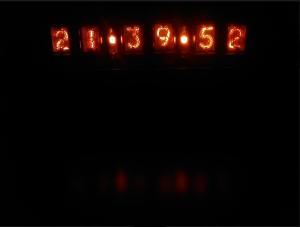

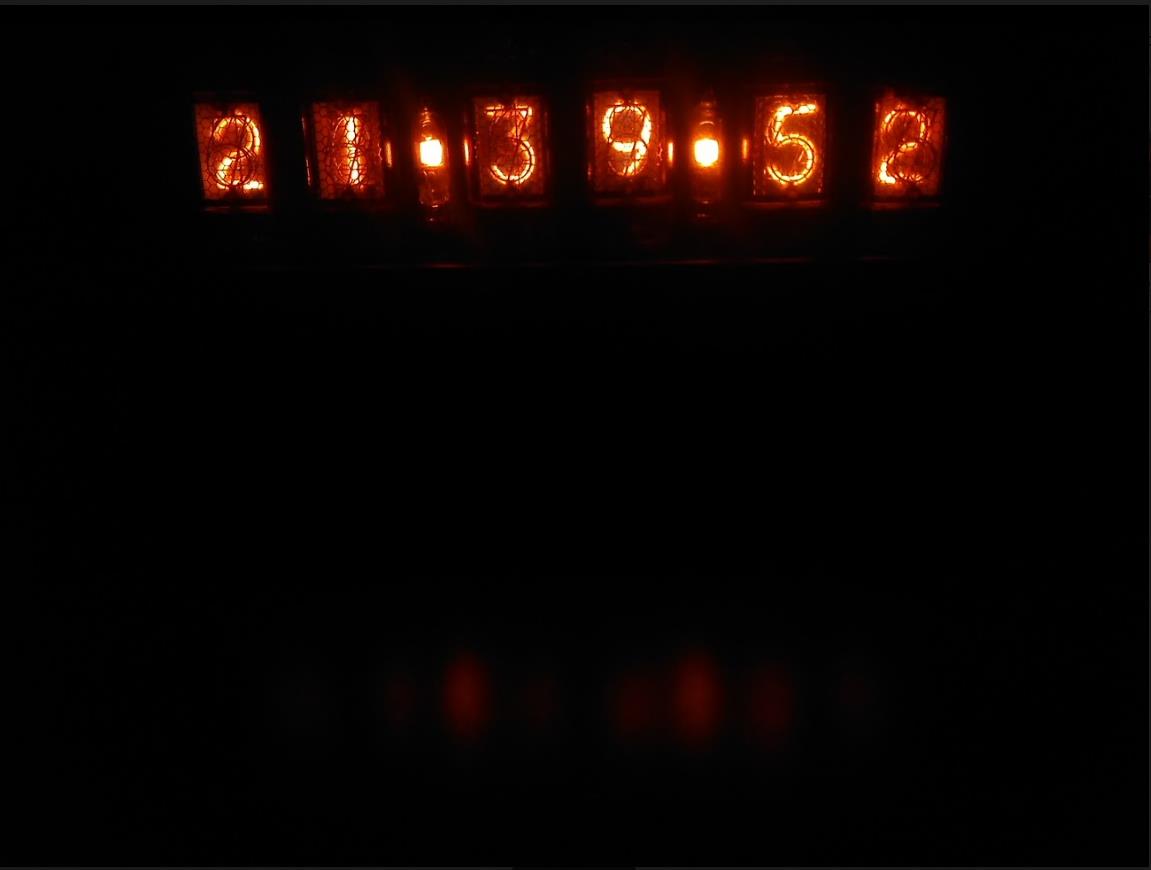

Da mørket endelig har kommet ser den slik ut, ikke samme hygge med en vanlig digitalklokke...

[Baardsen]

Sysler litt med Gbrl koding og programmer. Noen som driver med det her?

[bluesbro]

Sysler litt med Gbrl koding og programmer. Noen som driver med det her?

Tenker du GRBL til 3D printer eller CNC? Jeg driver forsåvidt med begge... Noe spesielt du tenkte på?

[Baardsen]



Sysler litt med Gbrl koding og programmer. Noen som driver med det her?

Tenker du GRBL til 3D printer eller CNC? Jeg driver forsåvidt med begge... Noe spesielt du tenkte på?





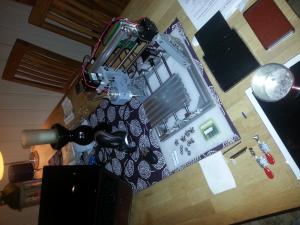

En liten CNC maskin jeg har. Nå prøver jeg å finne ut hvordan lage G kode. Selve kode opplegget er jo enkelt med x og y og z og alle de andre kommandoene, men jeg vil lage ting og frese ut fra tegninger osv. Prøve litt med et program som heter G Simple. Ikke synes jeg det var så simple akkurat, skjønte ingenting faktisk.

Endret 10. april 2017 av Baardsen

[Gavekort]

G kode er nokså greit om du har litt styr på matte. Jeg ville bare funnet spesifikasjonene og begynt fra der.

http://linuxcnc.org/docs/2.4/html/gcode_main.html#sec:G0:-Rapid-Linear



Du trenger egentlig ikke mer enn G0 og G1 om du bare skal begynne litt enkelt.

[tingo]

@Almar84: Nixie-klokka ble kjempeflott! Bra jobba!

[xibriz]

Finnes det noen "bytteklubb" i Norge? Ofte mangler jeg en sensor eller en chip til mine prosjekter. Da er det kjipt å måtte vente i ukesvis på deler. Når jeg først bestiller kjøper jeg mange flere en jeg trenger og har liggende.



Det hadde vært genialt med en nullkost bytteklubb der man bare kastet en sensor i en konvolutt og fikk Vippset prisen på sensoren + porto. Brev innad i Norge tar jo bare ett par dager.

Endret 14. april 2017 av xibriz
