Montering av taklampe - ukjente ledningstyper

Recommended Posts

Jeg bor i leilighet i et gammelt blokk. Har akkurat pusset opp og firma som malte taket på kjøkkenet fjernet den gamle taklampa.
Nå er det bare et hull igjen med en masse forskjellige ledninger og jeg aner ikke hvordan jeg kobler på den nye taklampa.

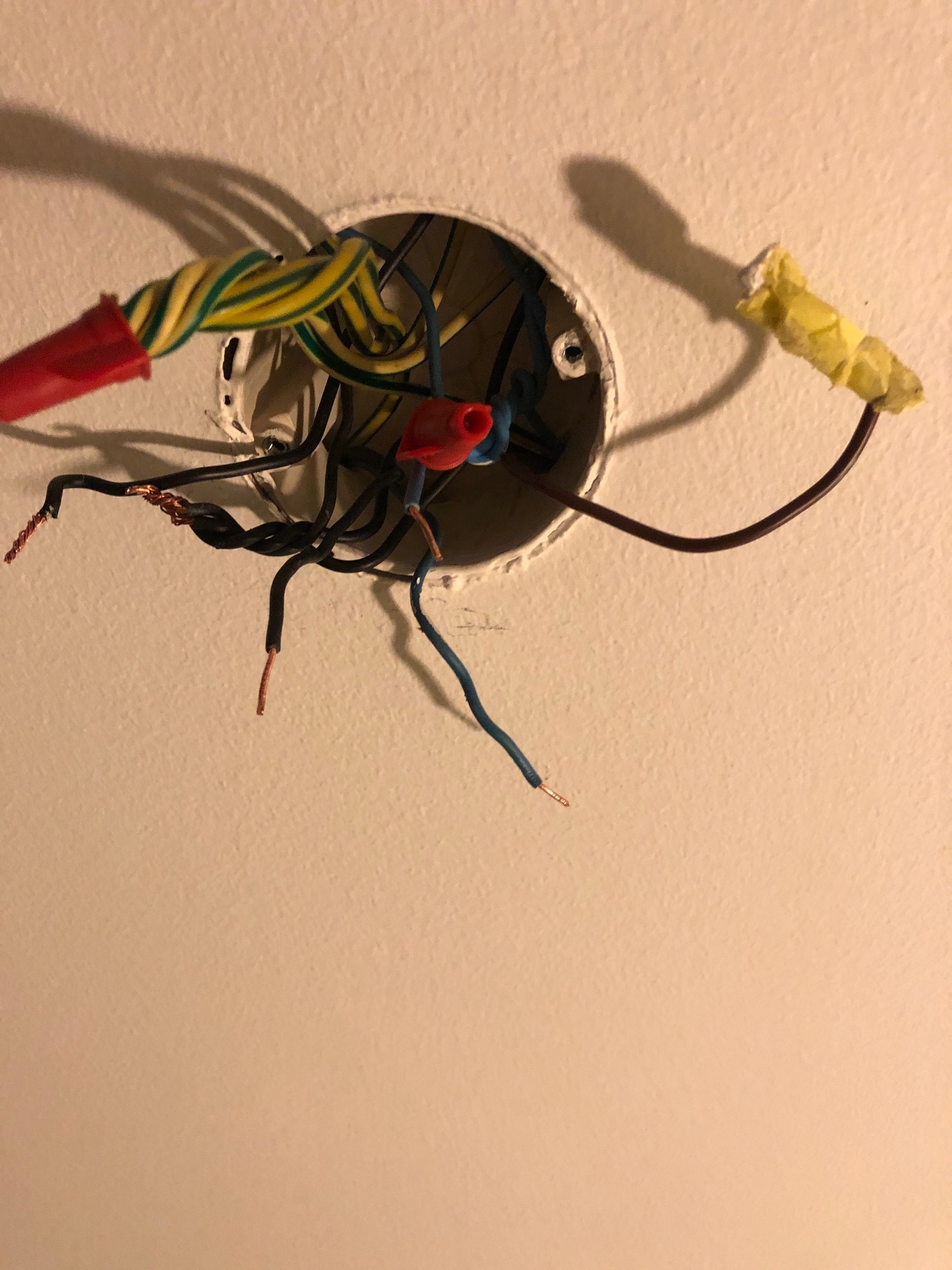

Det er 5 stykk blå ledninger sammen, 5 stykk grønn/hvite ledninger sammen, 5 stykk sorte ledninger sammen og en brun ledning som var teipet.

Jeg prøvde noen kombinasjoner i går kveld sammen med naboen min, men vi fekk det ikke til.
Enten var det lys på lampa hele tiden og gikk ikke og slå av med bryteren eller så kom det verken strøm til lampa eller til kjøkkenet.

Hvordan finner jeg egentlig ut hvilke ledninger som skal være til lampa?


Share this post


Link to post

Den brune som var teipet går til bryter

Så kobler du den andre polen på lampen til den blå eller svarte ledningen, skal ikke ha noe å si hvilken
Den grønne er jording

Sikrest å få elektriker til å gjøre det når man er usikker, og det blir da lovlig..
Få elektrikeren til å sette på en sukkerbit, så kan du bytte selv i framtiden
Sukkerbiten skal være på utsiden av lokket

Edited by Dubious
  • Like 2

Share this post


Link to post
FrankHumle skrev (31 minutter siden):

Jeg bor i leilighet i et gammelt blokk. Har akkurat pusset opp og firma som malte taket på kjøkkenet fjernet den gamle taklampa.
Nå er det bare et hull igjen med en masse forskjellige ledninger og jeg aner ikke hvordan jeg kobler på den nye taklampa.

Det er 5 stykk blå ledninger sammen, 5 stykk grønn/hvite ledninger sammen, 5 stykk sorte ledninger sammen og en brun ledning som var teipet.

Jeg prøvde noen kombinasjoner i går kveld sammen med naboen min, men vi fekk det ikke til.
Enten var det lys på lampa hele tiden og gikk ikke og slå av med bryteren eller så kom det verken strøm til lampa eller til kjøkkenet.

Hvordan finner jeg egentlig ut hvilke ledninger som skal være til lampa?


Her var det mye hobby, evt. veldig gammelt. Tror ikke elektrikere har spleiset kabler slit de siste x antall årene.
Så jeg ville tilkalt en elektriker.

(Dette må du etter reglene uansett gjøre, siden det ikke er en sukkerbit koblet opp som du kan bruke.)

Share this post


Link to post
KalleKanin skrev (2 timer siden):

Her var det mye hobby, evt. veldig gammelt. Tror ikke elektrikere har spleiset kabler slit de siste x antall årene.
Så jeg ville tilkalt en elektriker.

(Dette må du etter reglene uansett gjøre, siden det ikke er en sukkerbit koblet opp som du kan bruke.)

Ser ikke noe galt med spleisingen der, altså de røde, som jordingen, med mindre det har blitt endret nylig
De andre er det nok TS som har fiklet med

Derimot ikke vanlig at så mange spleises samtidig og at så mange ledninger går gjennom samme boks

Edited by Dubious

Share this post


Link to post
KalleKanin skrev (3 timer siden):

Her var det mye hobby, evt. veldig gammelt. Tror ikke elektrikere har spleiset kabler slit de siste x antall årene.
Så jeg ville tilkalt en elektriker.

(Dette må du etter reglene uansett gjøre, siden det ikke er en sukkerbit koblet opp som du kan bruke.)

Bare gammelt. Torix vrihylse er ikke noe man bruker lengre. Bytt de ut med Wago.

Det var vanlig å bruke takpunkt som koblingspunkt før, har sett mye værre enn dette.

 P.g.a. temperatur og strømføringsevne unngår vi å bruke takpunkt som koblingspunkt i dag.



Som nevnt er brun i dette tilfelle bryterledning. Gul/grønn er jording, blå og sort er fase ledere. Koble brun og blå til lampen vil normalt fungere hvis ikke de har brytning av den blå lederen. Det er gjort mye rart i gamle dager :p

  • Like 2

Share this post


Link to post

Siden du lefler litt med strøm i blant vil jeg anbefale å gå til innkjøp av et multimeter så du kan måle spenningen. Et fra Biltema til noen hundrelapper bør holde lenge. Få en medhjelper til å skru av og på bryteren og så ser du mellom hvilke ledere du har 230V med bryteren på og rundt 100 med bryteren av.

Det kan bli litt vanskelig å finne ut av om det var en eller flere torix som nå mangler i takpunktet ditt. Da er et multimeter uunnværlig.

Share this post


Link to post
LtdEdFred skrev (8 timer siden):

Få en medhjelper til å skru av og på bryteren og så ser du mellom hvilke ledere du har 230V med bryteren på og rundt 100 med bryteren av.



Hæ? 100 med bryteren er av???

Sort inn og brun ut på bryteren, da skal det være 230V mellom brun og blå når bryteren er på, NULL VOLT når bryteren er AV.

Det er bare å åpne bryteren og sjekke hva som går inn og ut, nappe litt i lederene for å sjekke at de går direkte opp til lampepunktet.



Share this post


Link to post
LtdEdFred skrev (9 timer siden):

Siden du lefler litt med strøm i blant vil jeg anbefale å gå til innkjøp av et multimeter så du kan måle spenningen. Et fra Biltema til noen hundrelapper bør holde lenge. Få en medhjelper til å skru av og på bryteren og så ser du mellom hvilke ledere du har 230V med bryteren på og rundt 100 med bryteren av.

Det kan bli litt vanskelig å finne ut av om det var en eller flere torix som nå mangler i takpunktet ditt. Da er et multimeter uunnværlig.

Tidenes verste tips. Jobb aldri med spenning på!

Riktig bruk av multimeter krever også opplæring for at det skal være trygt.

Edited by Revolution
  • Like 3

Share this post


Link to post
FrankHumle skrev (18 timer siden):

Tusen takk for svar! Skal prøve i kveld etter jobb.
Slitsom å ringe elektriker kun for å henge opp en lampe.
Det gikk jo fint i alle andre rom.

Det er nå en gang påbudt. Du kan se langt etter forsikringsutbetaling hvis det skulle bli brann i det elektriske anlegget ditt og du ikke kan vise til dokumentasjon på at ting er fagmessig utført.

Potensielle erstatningskrav for skade på omkringliggende bygg er heller ikke umulig.

Så de 1200 kronene den elektrikeren koster er grisebillig forsikring.

  • Like 2

Share this post


Link to post
6 hours ago, DiskusDød said:

Hæ? 100 med bryteren er av???

Sort inn og brun ut på bryteren, da skal det være 230V mellom brun og blå når bryteren er på, NULL VOLT når bryteren er AV.

Det er bare å åpne bryteren og sjekke hva som går inn og ut, nappe litt i lederene for å sjekke at de går direkte opp til lampepunktet.



Da trekker jeg det tilbake. Er det mellom jord og fas du får et sted mellom 100 og 130V da? Det har tydeligvis blitt for lenge siden jeg kunne dette.

4 hours ago, Revolution said:

Tidenes verste tips. Jobb aldri med spenning på!

Riktig bruk av multimeter krever også opplæring for at det skal være trygt.

Kunne nok snekra en liten liste til deg med verre tips, men det får være din mening. Jeg ba han ikke koble med strøm på, men måle med et instrument som har som hovedoppgave å fortelle deg om noe er spenningssatt eller ei.

Share this post


Link to post
LtdEdFred skrev (2 timer siden):

Da trekker jeg det tilbake. Er det mellom jord og fas du får et sted mellom 100 og 130V da? Det har tydeligvis blitt for lenge siden jeg kunne dette.



På TN anlegg måler du 230 V mellom jord og fase, 0 V mellom N leder og jord.

IT anlegg måler du normalt mellom 115 og 130 V. Men på eldre anlegg uten jordfeilbrytere kan det kan være en jordfeil i huset eller utenfor og da får man helt andre resultater. Var innom et hus denne uken der jeg målte 0 V mellom jord og den ene fasen og 236 V mellom de andre fasene og jord. Det er jordfeil i nabolaget, ikke i huset jeg jobbet.

Share this post


Link to post
henrikwl skrev (10 timer siden):

Det er nå en gang påbudt. Du kan se langt etter forsikringsutbetaling hvis det skulle bli brann i det elektriske anlegget ditt og du ikke kan vise til dokumentasjon på at ting er fagmessig utført.

Potensielle erstatningskrav for skade på omkringliggende bygg er heller ikke umulig.

Så de 1200 kronene den elektrikeren koster er grisebillig forsikring.

Ikke uenig med hovedpoenget ditt, men det må vel være slik at bevisbyrden ligger på forsikringsselskapet her, tross fravær av dokumentasjon?

Share this post


Link to post
Shablagoy skrev (18 minutter siden):

Ikke uenig med hovedpoenget ditt, men det må vel være slik at bevisbyrden ligger på forsikringsselskapet her, tross fravær av dokumentasjon?

Det er til enhver tid eier av det elektriske anlegg som er ansvarlig for at det er i forsvarlig stand. Og da også at arbeid blir utført i henhold til gjeldende lover, forskrifter og normer. FEK tar for seg kvalifikasjoner til de som utfører arbeid på elektriske anlegg. Minstekravet for å arbeide på eget elektrisk anlegg er fagbrev og så mener jeg det er minst 3 års -relevant- praksis de siste 5 år.

Og skulle tro at forsikringsselskap har ganske gode detektiver, regner med de vil lett å sjekke om du kan hoste opp samsvarserklæring på at ting er utført i samsvar med lover og forskrifter, hvis de kan slippe å betale ut.

Edited by grovetussen
  • Like 1

Share this post


Link to post
Dubious skrev (9 minutter siden):

Mangler man dokumentasjon så kontakter man enten elektriker eller strømleverandør, som vil komme å dokumentere alt

Hehe... D va ein go en :p



Hvis jeg skal gå gjennom et anlegg uten samsvar og godkjenne dette så åpner jeg alle stikkontakt,  koblingsbokser, brytere osv. Ettertrekking,  måling og visuell sjekk. Det tar tid og er ikke gratis. Alle feil utbedres før godkjenning.

Strømleverandør gjør ingenting. De pålegger deg å rette opp ved å kontakte en installatør.

  • Like 2

Share this post


Link to post

Skrev ikke at det var gratis
Selfølgelig vil de sjekke alt først, som også heter å dokumentere...

Strømleverandør vil videreformidle til en elektriker de bruker
De pålegger deg ingenting

Share this post


Link to post
