Den Store Mini-ITX Tråden

[leifeinar]

140mm hullsag





Send PM hvis du trenger hjelp til mod. Har en stabel med 14cm yate loon liggende + fin dremmel. bor ikke så langt unna

[dePt]

Nå nermer deg seg ferdistilling av mitt lille prosjekt.

Har bestilt alt jeg trenger av hardware, samt. smådeler til kabinett. Da mangler bare aluminiumsplatene.

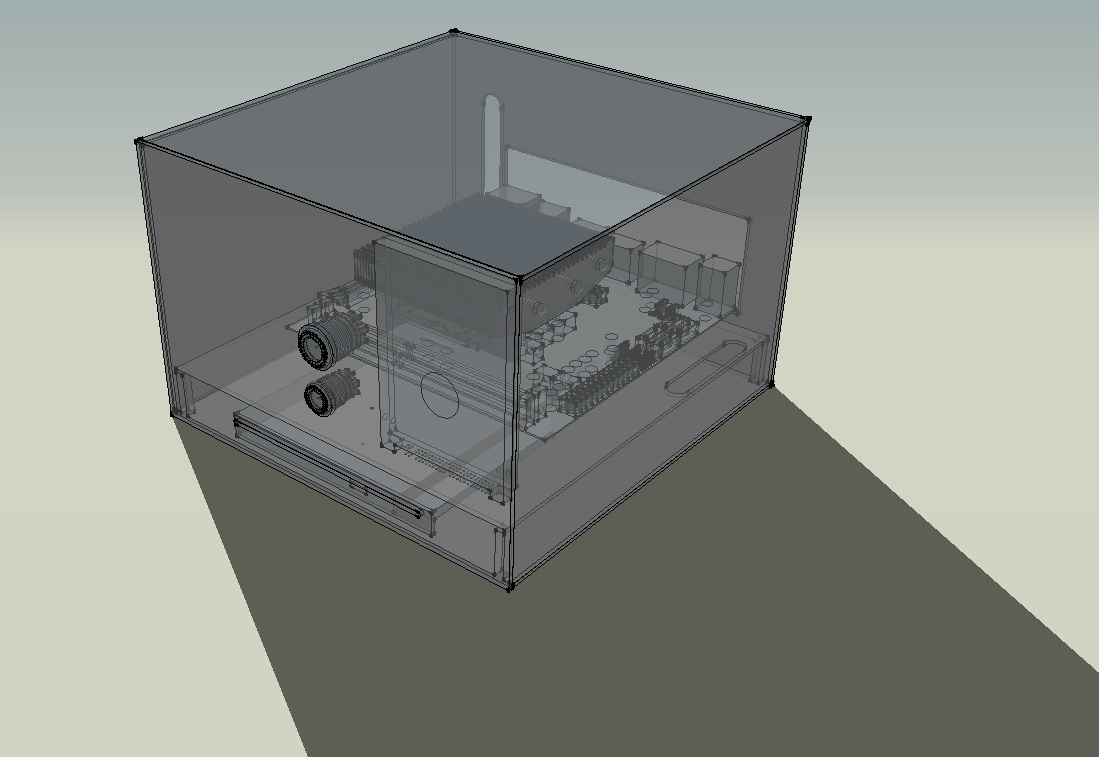

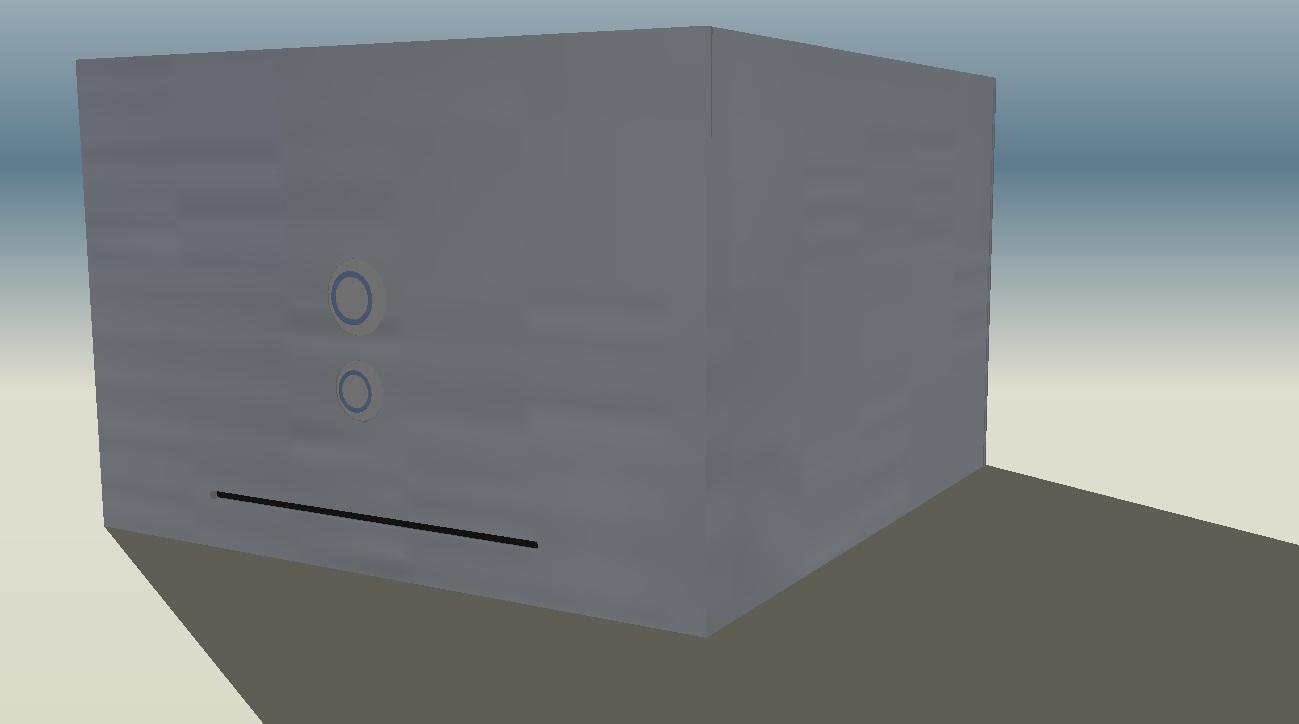

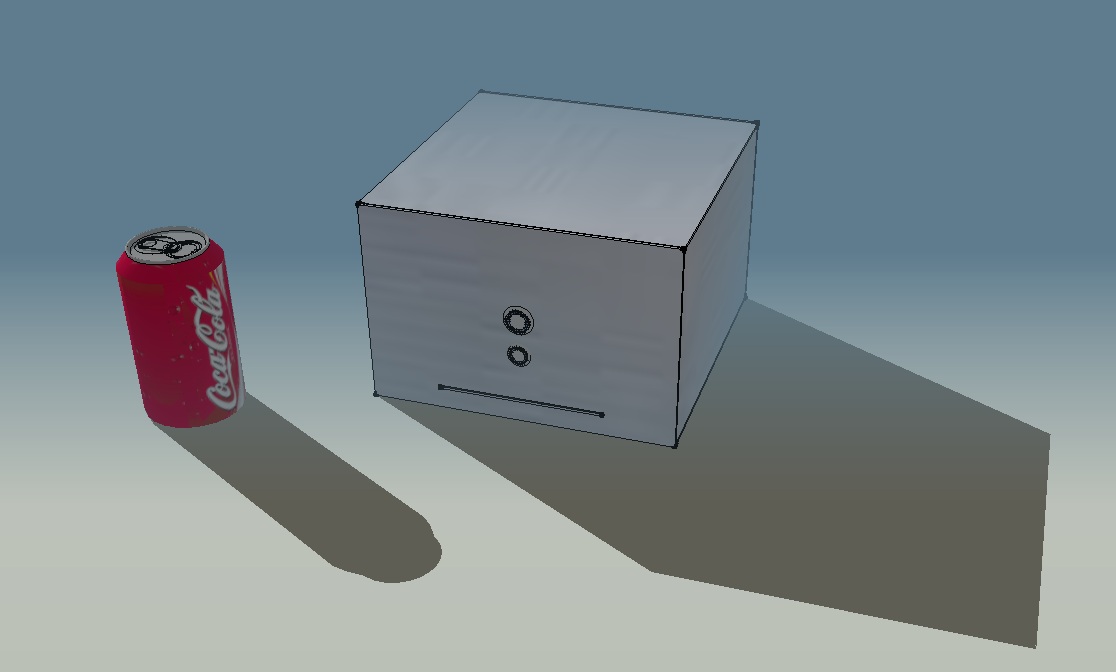

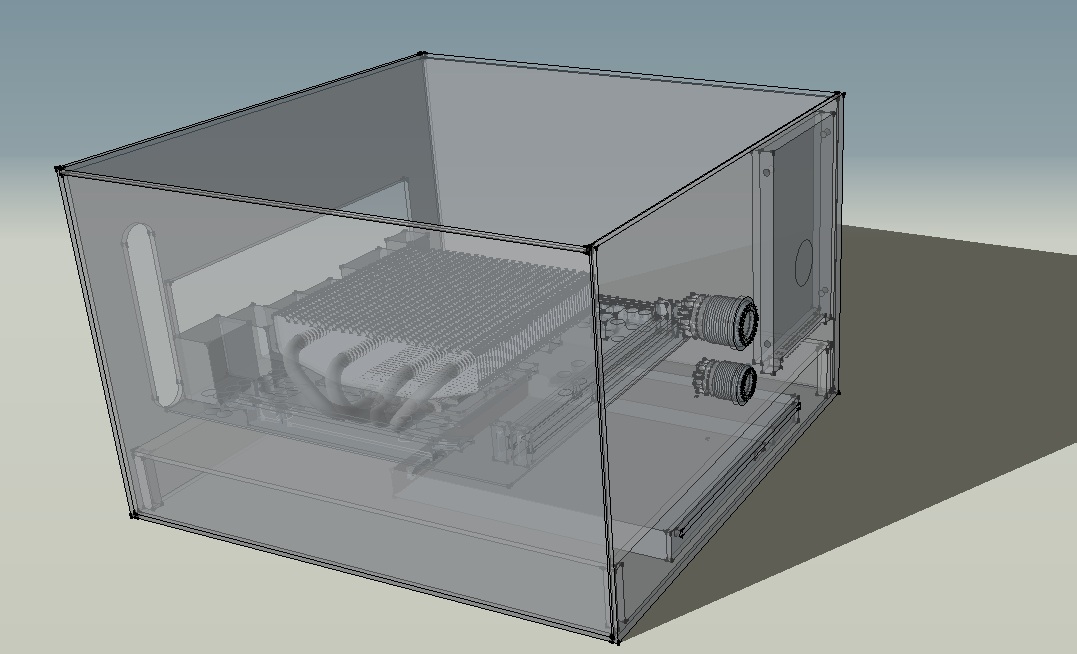

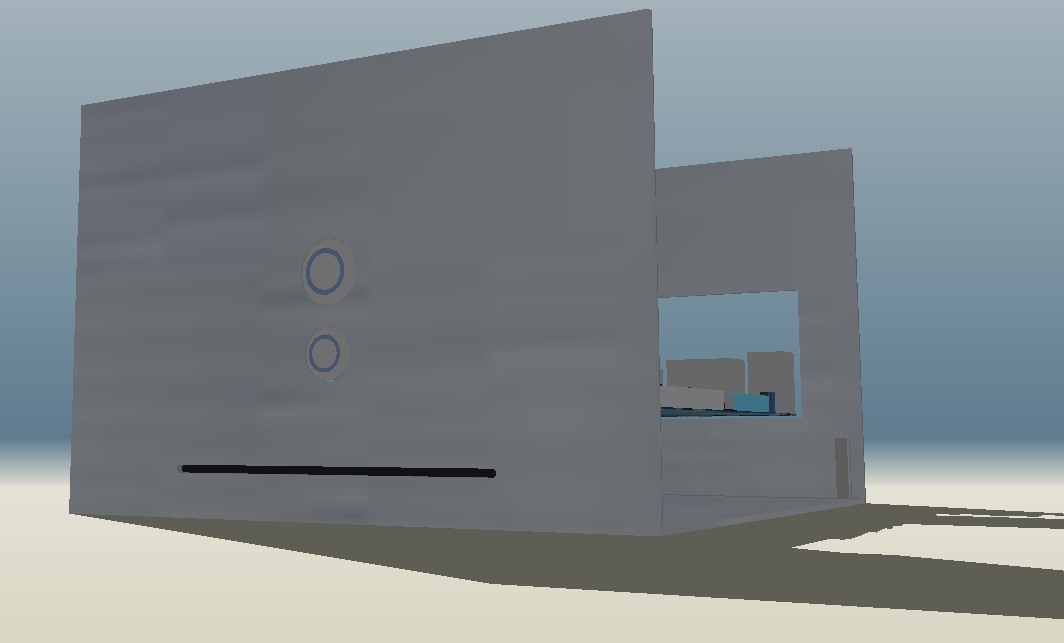

Legger ved hardware-liste samt et par renders. Disse er skalerte, men bla. heatsinken er ikke den jeg kommer itl å bruke.

Dog godt mulig at det blir gjort endringer der. Spesielt plaseringen av SSD'en er jeg usikker på.

Komentarer og ideer mottas med stor takk!



HW:

Gigabyte H55N-USB3

Intel i3 530

Sapphire HD5570 1GB

OCZ GOLD 4GB

Kinston V+series 64GB

Termalright AXP 140

Sony Slot-IN Blu-Ray drev.

picoPSU-160-XT + 150W strømadapter



Endret 21. september 2010 av dePt

[Ekinorak]

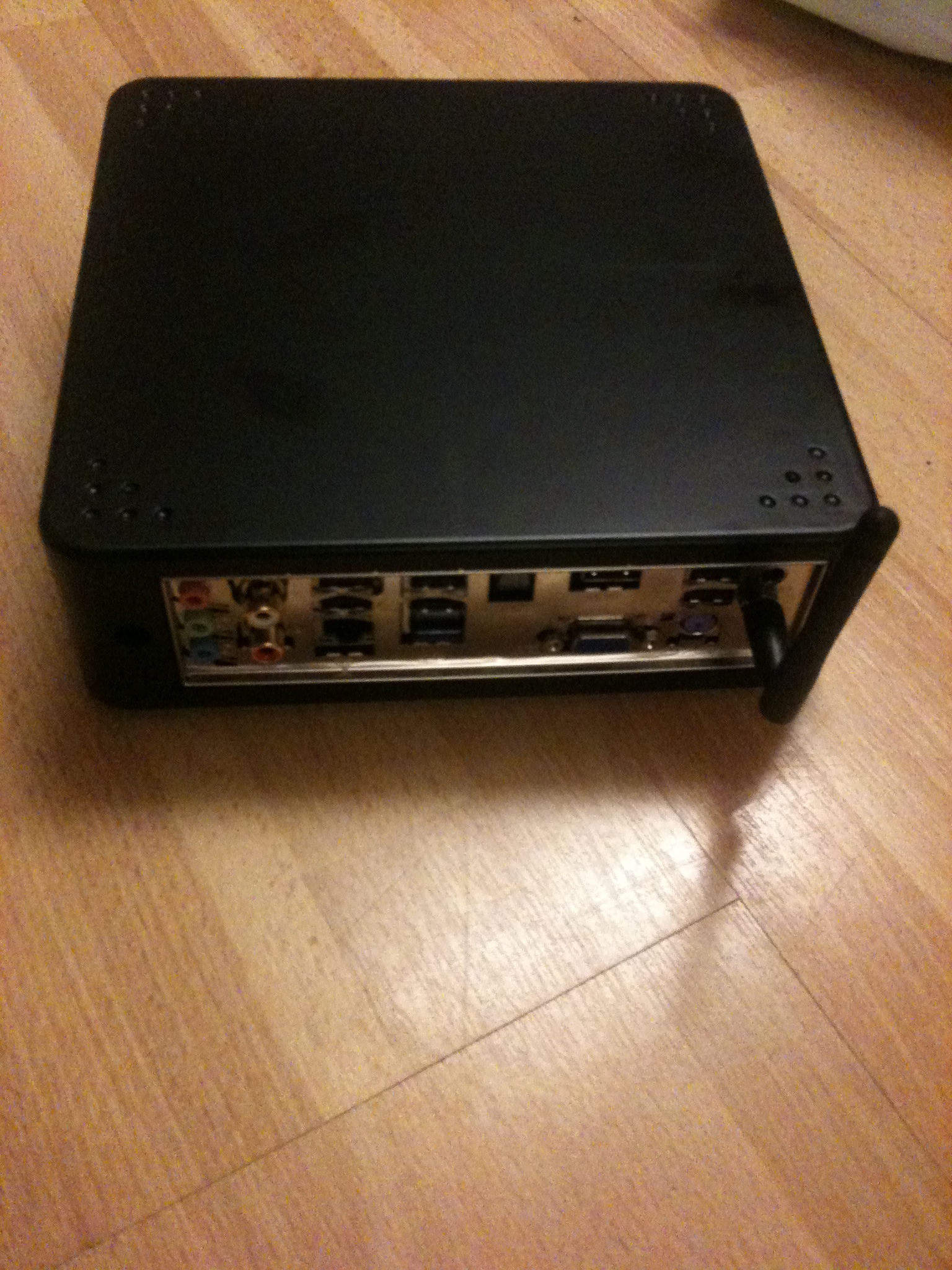

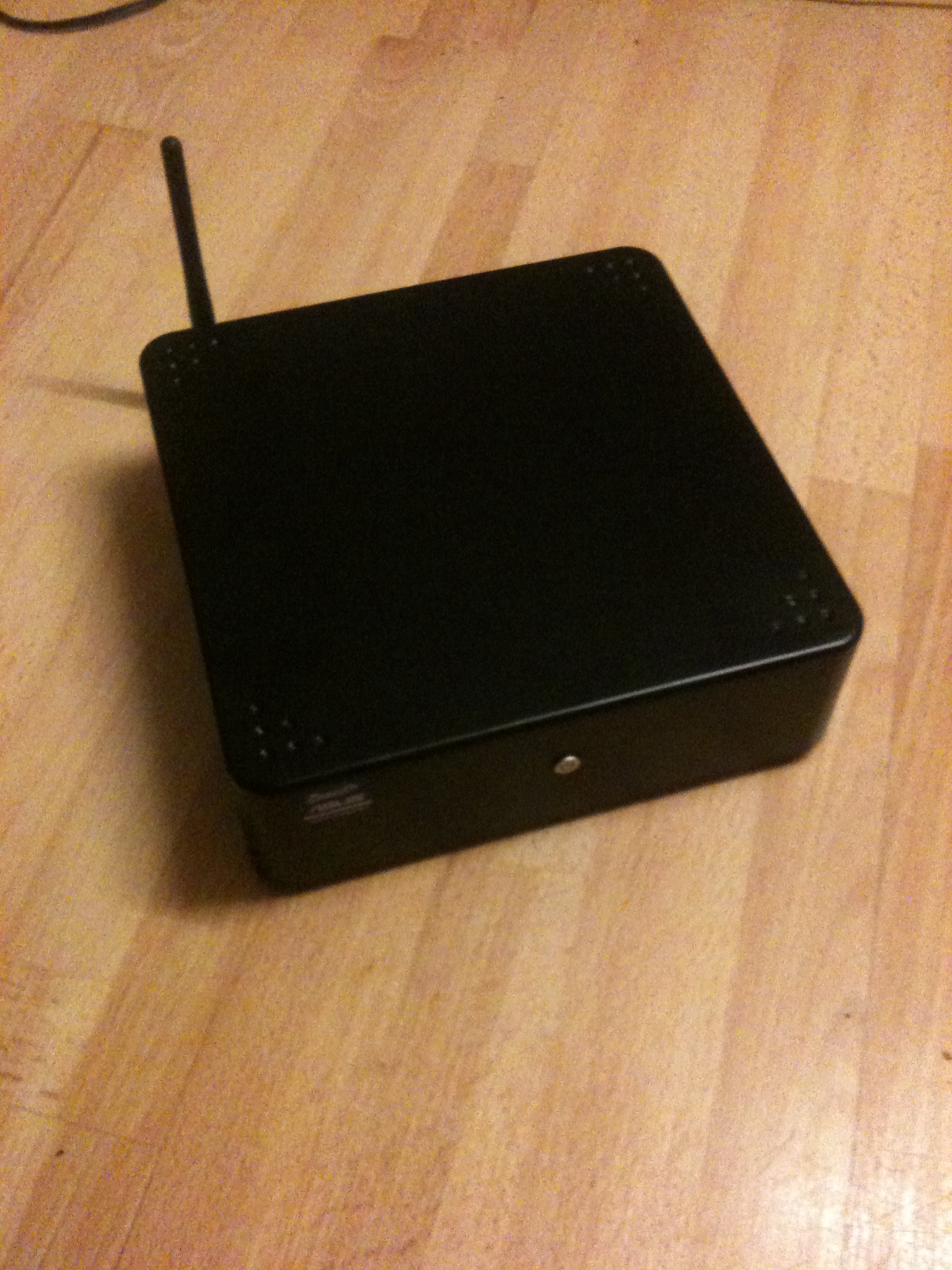

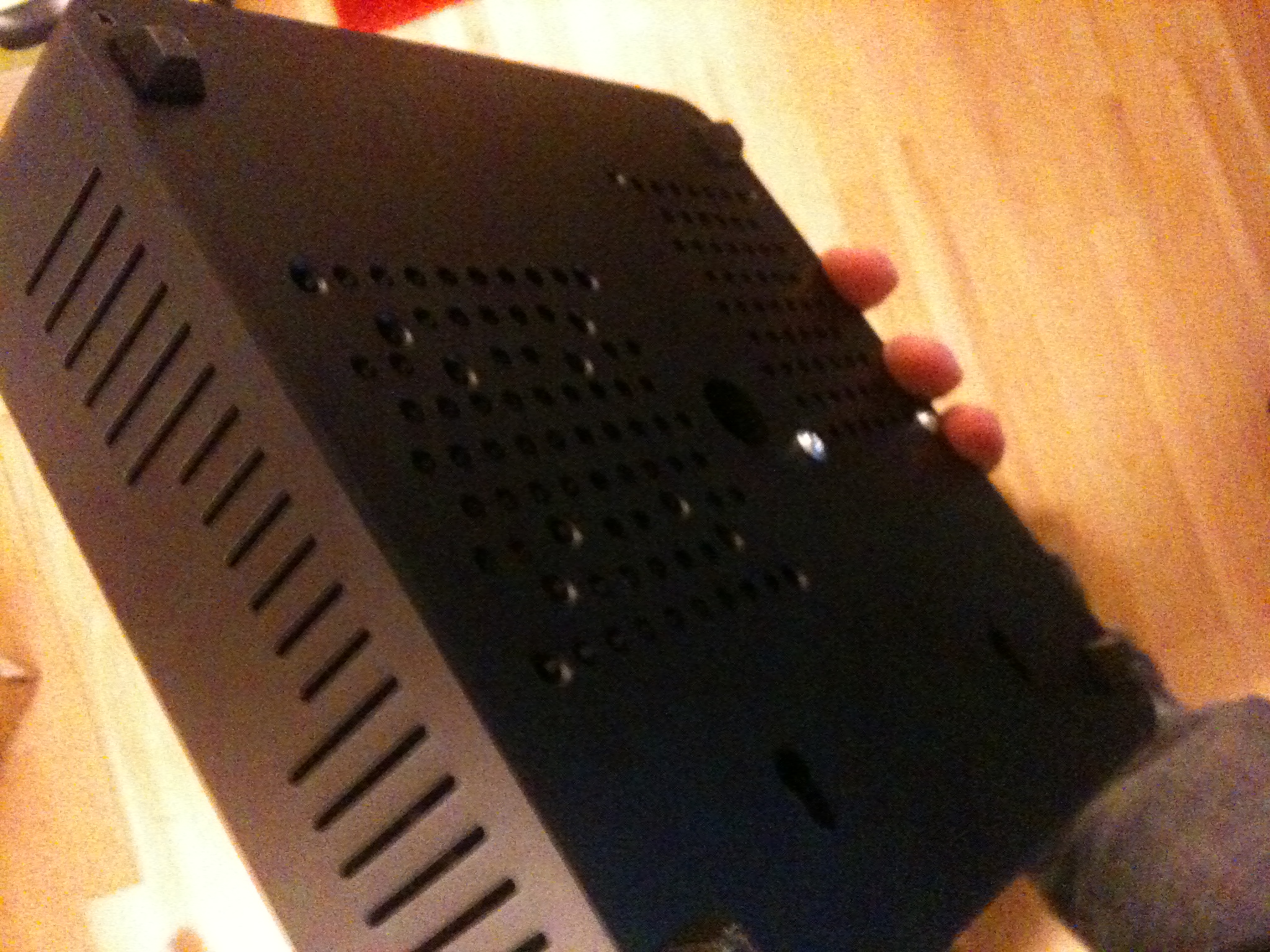

Jeg har også bygd meg en ITX datamaskin. Min plan var å bygge en datamaskin til filmer,surfing og nedlastninger som ikke bruker mye strøm.



Hk: Asus AT3IONT-I Deluxe (1,6ghz Dualcore Atom)

Skjermkort: ION

Hardisk:Crucial C300 64GB SSD

Minne: Crucial 2GB DDR3

Kabinett: EBAY

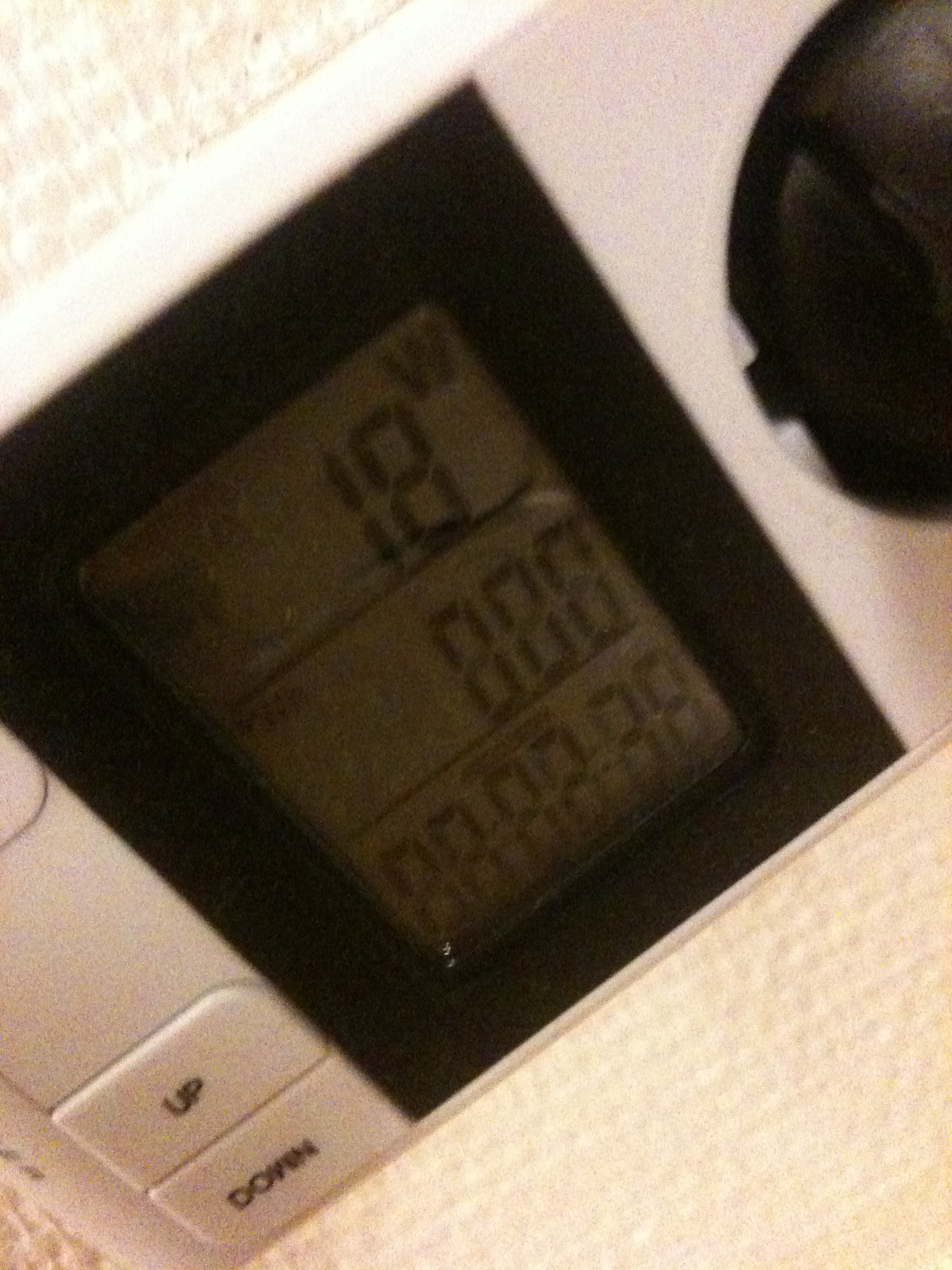

Kom helt ned på 18W idle. Det kan jeg leve med !



Jeg har for øyeblikket ikke vifte i datamaskinen i det hele tatt. Tror dere det er nødvendig?

[Mr. A]

dePt: Ser bra ut, men kanskje litt kjedelig med bare en boks.



Ekinorak: Pen liten sak det der, og 18 watt er langt fra ille.

[dePt]

Der vil komme luftehull på sidene og i toppen, men ja, den ser kanskje litt kjedelig ut.

Forslag for å sprite opp, men samtidig holde den stilren?

[Gjest medlem-83883]

140mm hullsag





Send PM hvis du trenger hjelp til mod. Har en stabel med 14cm yate loon liggende + fin dremmel. bor ikke så langt unna



Takk for tilbudet, men jeg tror det skal gå bra. Skal sette igang når jeg kommer hjem om 4 små uker.

[Teac]

Ekinorak: Får du bare plass til en 2.5" i den boksen?





Edit.



Eller er det denne?

Endret 27. september 2010 av Teac

[Ekinorak]

Ekinorak: Får du bare plass til en 2.5" i den boksen?





Edit.



Eller er det denne?



Ja jeg får plass til en 2,5 i den, og en 40/60 eller 80mm slim vifte (10mm).



Kabinettet er forøvrig fra ebay, jeg var heldig og slapp toll, så kostet meg ikke mer enn 230kr: Se her: http://cgi.ebay.com/Plastic-Mini-ITX-VESA-Mount-HTPC-Computer-Case-Black-/130435303051?pt=LH_DefaultDomain_0&hash=item1e5e8cc68b#ht_4428wt_904



Jeg er fornøyd med mitt kabinett.

[Teac]

Såpass billig ja. Har en Synology DS710+ på vei som skal fungere som filserver i huset, men siden det er såpass billig med kabinett så lurer jeg på om jeg skal bygge meg en liten maskin.

Har en 640gb 2,5" disk, 2gb med 667mhz ram. Da trenger jeg bare hovedkortet.



Edit.



Hvilken strømforsyning er det du bruker?





Denne saken ser veldig gøy ut.

Endret 27. september 2010 av Teac

[Ekinorak]

Såpass billig ja. Har en Synology DS710+ på vei som skal fungere som filserver i huset, men siden det er såpass billig med kabinett så lurer jeg på om jeg skal bygge meg en liten maskin.

Har en 640gb 2,5" disk, 2gb med 667mhz ram. Da trenger jeg bare hovedkortet.



Edit.



Hvilken strømforsyning er det du bruker?





Denne saken ser veldig gøy ut.



Hovedkortet jeg bruker kommer med innebygget strømforsyning på 90w, akuratt som laptops. Det har også onboard wifi, bluetooth, med ion til full HD avspilling og faktisk dugbart i spill på low. ASUS AT3IONT-I Deluxe

[Teac]

Ok. Er det standard? Dersom jeg skal kjøpe M350 kabinett, trenger jeg ikke å kjøpe strømforsyning i tilegg.

Tenkte meg dette hovedkortet.



Edit.



Ser ut som strømforsyning kun er på den modellen til asus

Endret 27. september 2010 av Teac

[leifeinar]

Her er en liten oversikt over forskjellige kabinetter.



http://forums.losias.net/viewtopic.php?f=15&t=374

[Teac]

Kunne veldig godt tenkt meg M350 med et intel d510/d525 hovedkort. Bare synd at det nesten er umulig å få tak i kabinettet til en fornuftig pris.

[Mr. A]

Kunne veldig godt tenkt meg M350 med et intel d510/d525 hovedkort. Bare synd at det nesten er umulig å få tak i kabinettet til en fornuftig pris.



Lag kabinett selv! Det er den beste måten å få akkurat hva du vil.

[Teac]

Kommer nok til å gå for M350 kabinettet. Synes det ser utrolig stilig ut. Ekstremt lite.



Synd at det kun er to hovedkort med innebygd psu. Skal man kjøpe uten strømforsyning må man kjøpe pico-psu fra utlandet og da snakker man fort 35 pund for de interne kablene og 35 pund for selve adapteren. Da er man på 1000,- for kun selve strømmen. Tror jeg avventer kjøp for å se hva som kommer av hovedkort.



ZOTAC ION ITX A Series, Atom N330, WIFI:



Denne har strømforsyning, men prosessoren er 2 år gammel. Den bruker gamle ddr2 SODIM brikker som er små og dyre.





ASUS AT3IONT-I Deluxe, Intel®Atom330



Litt bedre. DDR3 ram, men gammel cpu.







Tror jeg hopper uti mini-itx når jeg får D525 prosessor, dvi, hdmi, wi-fi, psu, uten vifter, ddr3 dim.

Endret 4. oktober 2010 av Teac

[Mr. A]

Kommer nok til å gå for M350 kabinettet. Synes det ser utrolig stilig ut. Ekstremt lite.



Synd at det kun er to hovedkort med innebygd psu. Skal man kjøpe uten strømforsyning må man kjøpe pico-psu fra utlandet og da snakker man fort 35 pund for de interne kablene og 35 pund for selve adapteren. Da er man på 1000,- for kun selve strømmen. Tror jeg avventer kjøp for å se hva som kommer av hovedkort.



ZOTAC ION ITX A Series, Atom N330, WIFI:



Denne har strømforsyning, men prosessoren er 2 år gammel. Den bruker gamle ddr2 SODIM brikker som er små og dyre.





ASUS AT3IONT-I Deluxe, Intel®Atom330



Litt bedre. DDR3 ram, men gammel cpu.

Tror jeg hopper uti mini-itx når jeg får D525 prosessor, dvi, hdmi, wi-fi, psu, uten vifter, ddr3 dim.



Det kabinettet er jo ikke noe pent, ser ikke ut om du spør meg.



Har det hovedkortet og det bruker ikke SODIM brikker. Bruker vanlige DDR2 brikker. Bare husk at det ikke støtter mere en 800MHz (pc-6400) og maks 4gb.



Edit: Forumet klikka litt.

Endret 4. oktober 2010 av Mr. A

[Teac]

Greit nok at det ikke ser så fint ut, men det er ekstremt lite. Når en kan bygge en heftig maskin uten en eneste vifte. Brukbart internt skjemkort, usb 3.0, hdmi, dvi, sata 6gb/s(?), 2x 2,5" hdd, wifi. Ser ingen kabinetter som er i nærheten av størrelsen. Sendte en mail til Dustin for å høre om de kan ta det inn.



Edit.

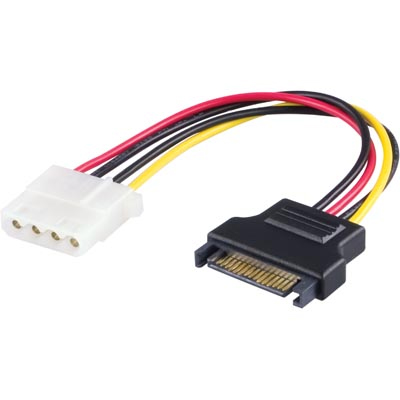

Bruker du en slik kabel for å få strøm i harddisk?

Ene enden i hovedkort og den andre i hdd.



Endret 4. oktober 2010 av Teac

[Mr. A]

Den kabelen der kommer ikke til å funke, fordi den er til å gjøre en satakontakt om til en ekstra molex. Kabelen du trenger er med hovedkortet. Den er litt kort, men det burde funke i det kabinettet du har lyst på.

[Teac]

Akkurat, den gjør molex utgangen til hovedkortet om til-sata sata. Identisk med den som kommer hovedkortet.

Bruker du vifta som kom med hovedkortet? støyer den?



Edit.



Såklart ser det nå. Sata enden er feil..

Endret 4. oktober 2010 av Teac

[Mr. A]

Nei den kabelen funker ikke. Den kabelen der er en sata til molex...



Jeg bruker ikke vifta som følger med da den støyer litt. Jeg bruker en Mist 120mm vifte.
