Den store R/C-tråden

[Complexity]

Servoen tok kveld på min HBX Rocket (med børstemotor)

Dette er selvfølgelig en "dum" servo med 5 ledninger, og ikke så billig å få tak i (eller?)

Enkleste er vel å finne tak i en ny stikke,motaker og 3 pins servo? (regner med man må kjøpe 2.4GHz motaker med ny stikke)

[JoseCuervo]

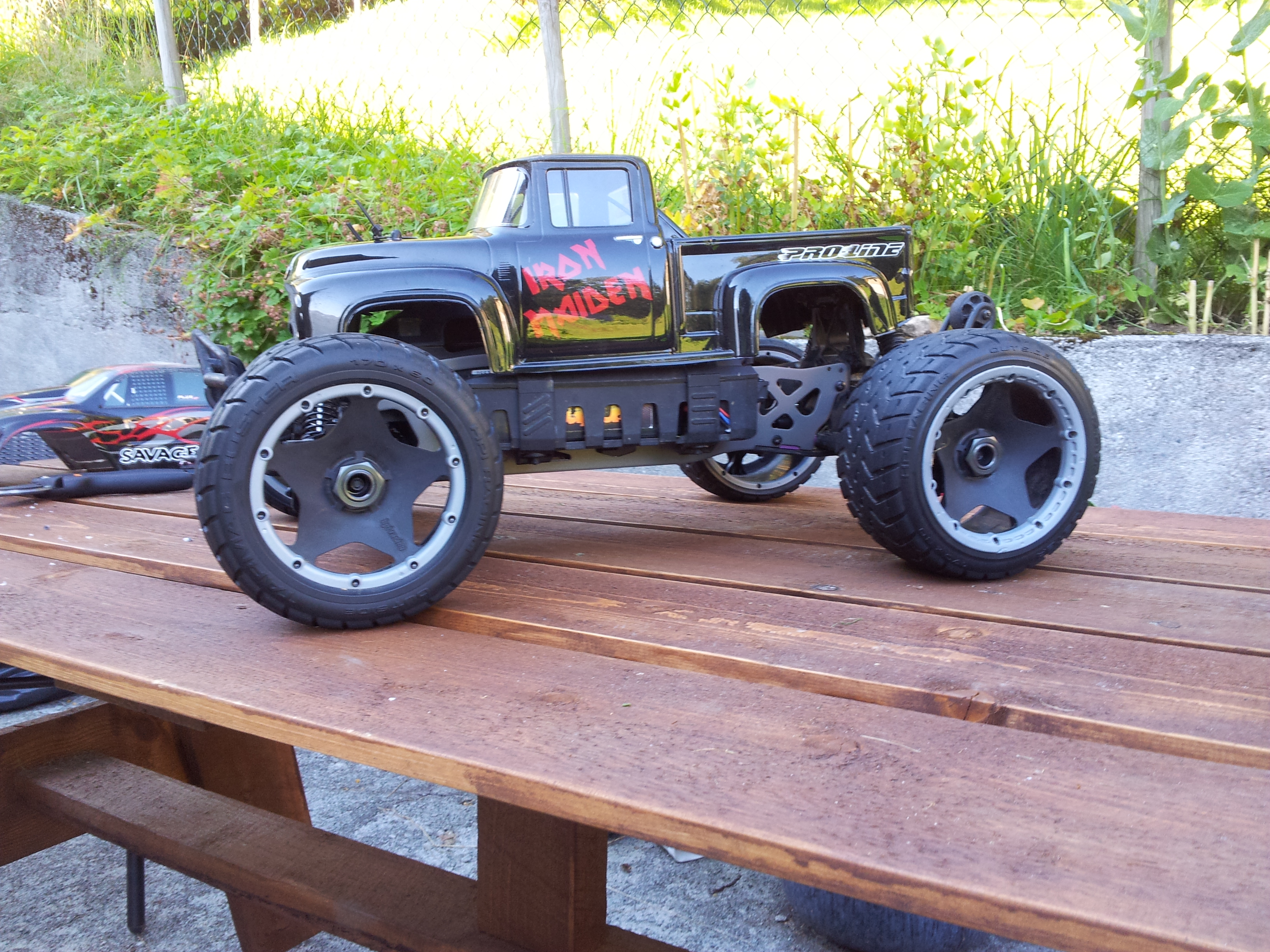

Vert ute og kosa meg med noen biler i dag. Savage Flux HP XL med baja hjul. Funker fett nå som jeg putta XL pakken på Savagen. Venter på større body fra samirc.no som jeg gleder meg max til å lakkere.

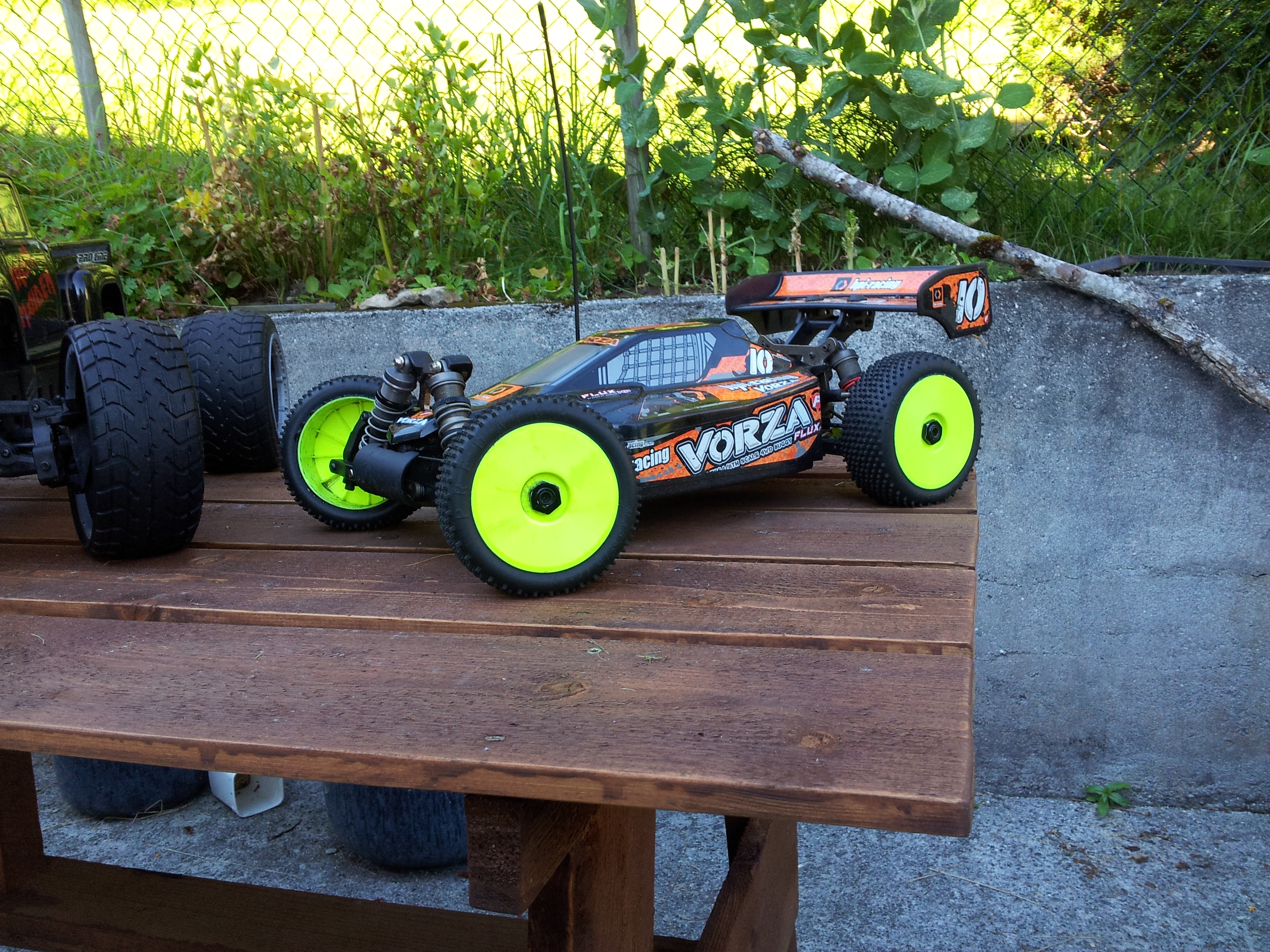

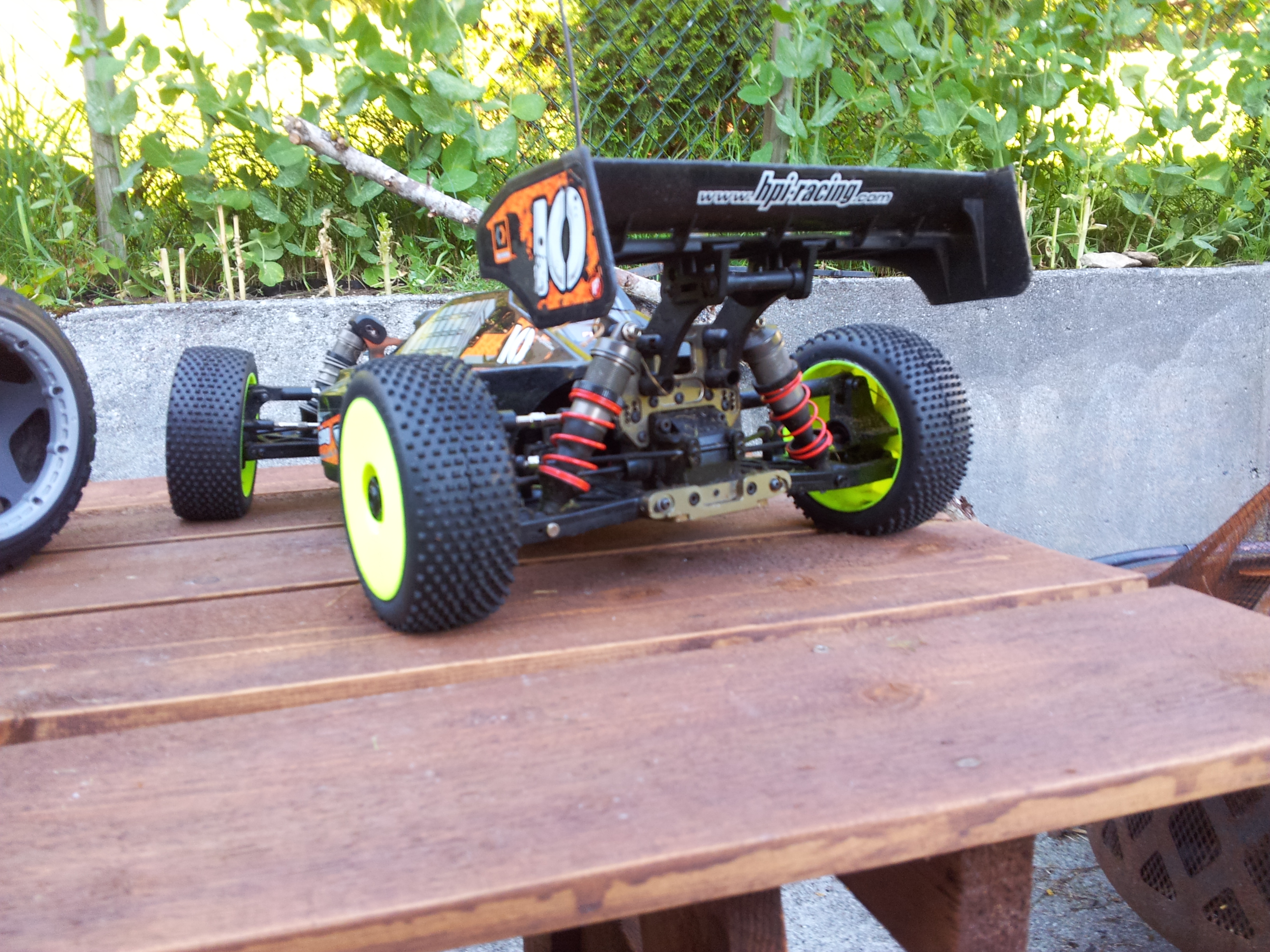

Vorza Flux blei med på turen i dag og.

2 stk. biler jeg virkelig liker.

[OleOst_]

Hei, Vurdere å handle og bygge meg en liten drone, men utgangspunkt i å vere billigst mulig. Har erfaring av bygging av helikopter med tilhørende programmer av ESC(Castle) og FBL(vbar).



Ramme: H250 ZMR250 250mm Carbon Fiber Mini Quadcopter Multicopter Frame Kit

Motorer: Emax MT2204 2300KV Brushless Motor For 250mm C300 Multi Quad Copter 250mm

Fartskontroller 4x: DYS BL20A Mini 20A BLHeli ESC OPTO 2-4s

Propeller x2: High Quality Customized 5040 Multirotor Propellers Two Pair CW CCW

Flight controller: Naze32 Flip32 Flight Controller With 32-bit STM32 10Dof

FPV utstyr på quadcopteret: Eachine CCD 700tvl 148 Degree Camera Lens w/ 5.8G 200mW FPV Transmitter

Satelitt Spektrum/DSM2: OrangeRx R100 DSM2 Compatible Satellite Receiver

Nylon avstandstykke til å feste flightcontroller: 300pcs M3 Nylon Black Hex Screw Nut Spacer Stand-off Varied Length Assortment Kit Box

Nylon avstandstykke til å feste kamera. 140pcs M2 Nylon Hex Spacers Screw Nut Assortment Stand off Accessories Kit Set

PCB board:



Pris total ca 1700kroner.



Itilleg kommer jo litt diverse ymse ledninger, plugger for batteri, krympeplast, strips og lodding.



14AWG silikon kabel.

Krympe strømpe.

Servo/JR ledning til å koble fra PCB board til flightcontroller. 10Pcs 10cm 26AWG Male to Male JR Plug Servo Extension Lead Wire Cable

Arduino nano for programmering av ESC



Ettersom det er gratis frakt, så handler jeg alt hver for seg for å slippe moms og fortollingsgebyr.



Prøver og holde meg godt under 2000kr.



Hva tror dere?









Utstyr som er byttet ut

Motorer x4: Sunnysky X2204S X2204 2300KV Brushless Motor CW / CCW For RC Model

Fartskontroller: BLHeli 12A 4 In 1 Brushless ESC Speed Controller

Flight controller: New Version OpenPilot CC3D EVO Flight Controller STM32 32-bit Flexiport

Motorer x4: ZMR 1804 2400KV Micro Size Integration Outrunner Brushless Motor
Propeller x2: Gemfan 5x3 5030 3-Leaf Propeller CW/CCW For 250 Frame Kit

Fartskontroller 4x: EMAX BLHeli Series 12A

BLheli for flashing av ESC: Blheli Hobbywing Skywalker USB Constant Speed ESC Programmer



______________________________



Da er den bygd.



https://youtu.be/Sa-YDMTEwqU



https://youtu.be/UXyN8jD01GA

Endret 22. november 2015 av OleOst_

[Meesh]

Du burde kjøpe 1806 eller 2204 motorer, mer punch enn de små 1804 der. http://m.banggood.com/DYS-BE1806-2300KV-Brushless-Motor-2-3S-for-Mini-Multicopters-p-933192.html





Det kan også være lurt å bytte ut escene med DYS 20a blheli (http://m.banggood.com/DYS-BL20A-Mini-20A-BLHeli-ESC-OPTO-2-4s-for-RC-Multicopter-p-975798.html)



Gemfan med tre blader kan være dårligt balansert. Jeg anbefaler såkalte "indestructible" dal 5x4.

http://www.surveilzone.com/High-Quality-Customized-5040-Multirotor-Propellers-Two-Pair-CW-CCW-g-1352



Sist men ikke minst vil jeg anbefale en naze32 acro, flip32 eller en seriously dodo fc istedenfor CC3D. Det er langt flere i Norge som bruker naze32 og cleanflight enn CC3D og openpilot.

http://m.banggood.com/Naze32-Flight-Controller-With-32-bit-STM32-for-Multicopter-10Dof-p-953849.html

Endret 30. august 2015 av Meesh

[OleOst_]

Du burde kjøpe 1806 eller 2204 motorer, mer punch enn de små 1804 der. http://m.banggood.com/DYS-BE1806-2300KV-Brushless-Motor-2-3S-for-Mini-Multicopters-p-933192.html





Det kan også være lurt å bytte ut escene med DYS 20a blheli (http://m.banggood.com/DYS-BL20A-Mini-20A-BLHeli-ESC-OPTO-2-4s-for-RC-Multicopter-p-975798.html)



Gemfan med tre blader kan være dårligt balansert. Jeg anbefaler såkalte "indestructible" dal 5x4.

http://www.surveilzone.com/High-Quality-Customized-5040-Multirotor-Propellers-Two-Pair-CW-CCW-g-1352



Sist men ikke minst vil jeg anbefale en naze32 acro, flip32 eller en seriously dodo fc istedenfor CC3D. Det er langt flere i Norge som bruker naze32 og cleanflight enn CC3D og openpilot.

http://m.banggood.com/Naze32-Flight-Controller-With-32-bit-STM32-for-Multicopter-10Dof-p-953849.html



Hei, takk for tilbakemelding



Kan du utdype hvorfer du vil endre fra EMAX til DYS fartskontrollere?

Dei DYS kontrollerene er vel uten BEC, så da må jeg vel gå til innkjøp av en ekstern BEC. (Feks en Mini DC-DC Converter Step Down Module Adjustable for å gi strøm til flightcontrolleren/mottaker)



Endret propellene, flightcontroller og motorer.

Endret 1. september 2015 av OleOst_

[Meesh]

DYS veier mindre og tåler mer juling i forhold til de emaxene. Esc bescene er som regel dårlig, anbefaler heller å kjøpe en separat en uansett. Kjøp heller denne pdben her, har en onboard 5v reg og en 12v hvis du vil kjøre 4s

(http://m.banggood.com/Diatone-ZMR250-PCB-Board-For-ZMR250-Quadcopter-Frame-Kit-p-976127.html)



EDIT: Eller enda bedre, kjøp denne zmr250en, følger med pdb:http://www.fpvmodel.com/zmr250-v2-250mm-carbon-fiber-mini-fpv-quadcopter-frame-kit-with-pcb-board-and-led_g1005.html

Endret 1. september 2015 av Meesh

[OleOst_]

DYS veier mindre og tåler mer juling i forhold til de emaxene. Esc bescene er som regel dårlig, anbefaler heller å kjøpe en separat en uansett. Kjøp heller denne pdben her, har en onboard 5v reg og en 12v hvis du vil kjøre 4s

(http://m.banggood.com/Diatone-ZMR250-PCB-Board-For-ZMR250-Quadcopter-Frame-Kit-p-976127.html)



EDIT: Eller enda bedre, kjøp denne zmr250en, følger med pdb:http://www.fpvmodel.com/zmr250-v2-250mm-carbon-fiber-mini-fpv-quadcopter-frame-kit-with-pcb-board-and-led_g1005.html



Endret fartsregulatorene.



Nja, det var no dette med pris, skal lage billigst mulig drone

Angående det PCB kortet, så las jeg blant reviewene at den var mangle som klaget på passformen, og at den interne kablingene var for svak til å få utbytte 20amp ESCer.



Har kabler og loddebolt, tror jeg skal klare å få til noe grei patent.

Endret 1. september 2015 av OleOst_

[Meesh]



DYS veier mindre og tåler mer juling i forhold til de emaxene. Esc bescene er som regel dårlig, anbefaler heller å kjøpe en separat en uansett. Kjøp heller denne pdben her, har en onboard 5v reg og en 12v hvis du vil kjøre 4s

(http://m.banggood.com/Diatone-ZMR250-PCB-Board-For-ZMR250-Quadcopter-Frame-Kit-p-976127.html)



EDIT: Eller enda bedre, kjøp denne zmr250en, følger med pdb:http://www.fpvmodel.com/zmr250-v2-250mm-carbon-fiber-mini-fpv-quadcopter-frame-kit-with-pcb-board-and-led_g1005.html



Endret fartsregulatorene.



Nja, det var no dette med pris, skal lage billigst mulig drone

Angående det PCB kortet, så las jeg blant reviewene at den var mangle som klaget på passformen, og at den interne kablingene var for svak til å få utbytte 20amp ESCer.



Har kabler og loddebolt, tror jeg skal klare å få til noe grei patent.



Den Banggood ZMR250 har andre hull enn andre ZMR250er og det er generelt dårlig kvalitetskontroll. Hvis du sammenlikner RMRC sin ZMR (http://www.readymaderc.com/store/index.php?main_page=product_info&cPath=379_380&products_id=4136) og banggood sin ser du at spacerne på BG sin sitter lengre ut enn RMRC sin, derfor passer ikke PDBene BG sin ZMR.



PDB gjør jo quaden utrolig mye renere ved at man slipper å ha kabelsalat mellom platene.



De motorene du skal kjøpe (1806) trekker 16 amp på maks med 4s, så de escene blir uansett ikke utnyttet til maks. (Kilde: http://www.rcgroups.com/forums/showthread.php?t=2180080)  Deskal kunne levere 30 amp burst uten å bli ødelagt.

[OleOst_]





DYS veier mindre og tåler mer juling i forhold til de emaxene. Esc bescene er som regel dårlig, anbefaler heller å kjøpe en separat en uansett. Kjøp heller denne pdben her, har en onboard 5v reg og en 12v hvis du vil kjøre 4s

(http://m.banggood.com/Diatone-ZMR250-PCB-Board-For-ZMR250-Quadcopter-Frame-Kit-p-976127.html)



EDIT: Eller enda bedre, kjøp denne zmr250en, følger med pdb:http://www.fpvmodel.com/zmr250-v2-250mm-carbon-fiber-mini-fpv-quadcopter-frame-kit-with-pcb-board-and-led_g1005.html



Endret fartsregulatorene.



Nja, det var no dette med pris, skal lage billigst mulig drone

Angående det PCB kortet, så las jeg blant reviewene at den var mangle som klaget på passformen, og at den interne kablingene var for svak til å få utbytte 20amp ESCer.



Har kabler og loddebolt, tror jeg skal klare å få til noe grei patent.



Den Banggood ZMR250 har andre hull enn andre ZMR250er og det er generelt dårlig kvalitetskontroll. Hvis du sammenlikner RMRC sin ZMR (http://www.readymaderc.com/store/index.php?main_page=product_info&cPath=379_380&products_id=4136) og banggood sin ser du at spacerne på BG sin sitter lengre ut enn RMRC sin, derfor passer ikke PDBene BG sin ZMR.



PDB gjør jo quaden utrolig mye renere ved at man slipper å ha kabelsalat mellom platene.



De motorene du skal kjøpe (1806) trekker 16 amp på maks med 4s, så de escene blir uansett ikke utnyttet til maks. (Kilde: http://www.rcgroups.com/forums/showthread.php?t=2180080)  Deskal kunne levere 30 amp burst uten å bli ødelagt.





Skjønner det.



Skal ikkje kjøpe 1804 motorer? Har endret til Emax MT2204 2300KV

[Meesh]







DYS veier mindre og tåler mer juling i forhold til de emaxene. Esc bescene er som regel dårlig, anbefaler heller å kjøpe en separat en uansett. Kjøp heller denne pdben her, har en onboard 5v reg og en 12v hvis du vil kjøre 4s

(http://m.banggood.com/Diatone-ZMR250-PCB-Board-For-ZMR250-Quadcopter-Frame-Kit-p-976127.html)



EDIT: Eller enda bedre, kjøp denne zmr250en, følger med pdb:http://www.fpvmodel.com/zmr250-v2-250mm-carbon-fiber-mini-fpv-quadcopter-frame-kit-with-pcb-board-and-led_g1005.html



Endret fartsregulatorene.



Nja, det var no dette med pris, skal lage billigst mulig drone

Angående det PCB kortet, så las jeg blant reviewene at den var mangle som klaget på passformen, og at den interne kablingene var for svak til å få utbytte 20amp ESCer.



Har kabler og loddebolt, tror jeg skal klare å få til noe grei patent.



Den Banggood ZMR250 har andre hull enn andre ZMR250er og det er generelt dårlig kvalitetskontroll. Hvis du sammenlikner RMRC sin ZMR (http://www.readymaderc.com/store/index.php?main_page=product_info&cPath=379_380&products_id=4136) og banggood sin ser du at spacerne på BG sin sitter lengre ut enn RMRC sin, derfor passer ikke PDBene BG sin ZMR.



PDB gjør jo quaden utrolig mye renere ved at man slipper å ha kabelsalat mellom platene.



De motorene du skal kjøpe (1806) trekker 16 amp på maks med 4s, så de escene blir uansett ikke utnyttet til maks. (Kilde: http://www.rcgroups.com/forums/showthread.php?t=2180080)  Deskal kunne levere 30 amp burst uten å bli ødelagt.





Skjønner det.



Skal ikkje kjøpe 1804 motorer? Har endret til Emax MT2204 2300KV





Aha, så ikke det MT2204 kan vel nærme seg 20 amp. Da har jeg egentlig ikke noen flere innspill å komme med annet enn at det kan være lurt å lese litt på dette forumet her: http://fpv.no/vbulletin/showthread.php/6105-Minitr%C3%A5den-200-330mm-b%C3%B8rstel%C3%B8se-quads/page169

[OleOst_]









DYS veier mindre og tåler mer juling i forhold til de emaxene. Esc bescene er som regel dårlig, anbefaler heller å kjøpe en separat en uansett. Kjøp heller denne pdben her, har en onboard 5v reg og en 12v hvis du vil kjøre 4s

(http://m.banggood.com/Diatone-ZMR250-PCB-Board-For-ZMR250-Quadcopter-Frame-Kit-p-976127.html)



EDIT: Eller enda bedre, kjøp denne zmr250en, følger med pdb:http://www.fpvmodel.com/zmr250-v2-250mm-carbon-fiber-mini-fpv-quadcopter-frame-kit-with-pcb-board-and-led_g1005.html



Endret fartsregulatorene.



Nja, det var no dette med pris, skal lage billigst mulig drone

Angående det PCB kortet, så las jeg blant reviewene at den var mangle som klaget på passformen, og at den interne kablingene var for svak til å få utbytte 20amp ESCer.



Har kabler og loddebolt, tror jeg skal klare å få til noe grei patent.



Den Banggood ZMR250 har andre hull enn andre ZMR250er og det er generelt dårlig kvalitetskontroll. Hvis du sammenlikner RMRC sin ZMR (http://www.readymaderc.com/store/index.php?main_page=product_info&cPath=379_380&products_id=4136) og banggood sin ser du at spacerne på BG sin sitter lengre ut enn RMRC sin, derfor passer ikke PDBene BG sin ZMR.



PDB gjør jo quaden utrolig mye renere ved at man slipper å ha kabelsalat mellom platene.



De motorene du skal kjøpe (1806) trekker 16 amp på maks med 4s, så de escene blir uansett ikke utnyttet til maks. (Kilde: http://www.rcgroups.com/forums/showthread.php?t=2180080)  Deskal kunne levere 30 amp burst uten å bli ødelagt.





Skjønner det.



Skal ikkje kjøpe 1804 motorer? Har endret til Emax MT2204 2300KV





Aha, så ikke det MT2204 kan vel nærme seg 20 amp. Da har jeg egentlig ikke noen flere innspill å komme med annet enn at det kan være lurt å lese litt på dette forumet her: http://fpv.no/vbulletin/showthread.php/6105-Minitr%C3%A5den-200-330mm-b%C3%B8rstel%C3%B8se-quads/page169





Men hvilken FPV utstyr kjører folk flest?



Ser den jeg har valgt er f.eks 5.8ghz som en _MÅ_ ha LOS, og signalet forsvinner veldig fort, menst en får f.eks også 1.2ghz som er litt meir robust.

[Meesh]

Folk flest bruker 5.8, bedre bilde enn 1.3. Noen bruker også 2.4,men da må man bruke 433 MHz til kontroll. I tillegg blir den slått ut av wifi.

Husk at desto lavere frekvens, desto større antenne. 1.3 GHz pinwheel/skew plannar er omtrent like stor som en 250 miniquad

Endret 1. september 2015 av Meesh

[OleOst_]

Hei, Vurdere å handle og bygge meg en liten drone, men utgangspunkt i å vere billigst mulig. Har erfaring av bygging av helikopter med tilhørende programmer av ESC(Castle) og FBL(vbar).



Ramme: H250 ZMR250 250mm Carbon Fiber Mini Quadcopter Multicopter Frame Kit

Motorer: Emax MT2204 2300KV Brushless Motor For 250mm C300 Multi Quad Copter 250mm

Fartskontroller 4x: DYS BL20A Mini 20A BLHeli ESC OPTO 2-4s

Propeller x2: High Quality Customized 5040 Multirotor Propellers Two Pair CW CCW

Flight controller: Naze32 Flip32 Flight Controller With 32-bit STM32 10Dof

FPV utstyr på quadcopteret: Eachine CCD 700tvl 148 Degree Camera Lens w/ 5.8G 200mW FPV Transmitter

Satelitt Spektrum/DSM2: OrangeRx R100 DSM2 Compatible Satellite Receiver

BLheli for flashing av ESC: Blheli Hobbywing Skywalker USB Constant Speed ESC Programmer

BEC: Mini DC-DC Converter Step Down Module Adjustable

Nylon avstandstykke til å feste flightcontroller: 300pcs M3 Nylon Black Hex Screw Nut Spacer Stand-off Varied Length Assortment Kit Box

PCB board:



Pris total ca 1700kroner.



Itilleg kommer jo litt diverse ymse ledninger, plugger for batteri, krympeplast, strips og lodding.



14AWG silikon kabel.

Krympe strømpe.



Ettersom det er gratis frakt, så handler jeg alt hver for seg for å slippe moms og fortollingsgebyr.



Prøver og holde meg godt under 2000kr.



Hva tror dere?









Utstyr som er byttet ut

Motorer x4: Sunnysky X2204S X2204 2300KV Brushless Motor CW / CCW For RC Model

Fartskontroller: BLHeli 12A 4 In 1 Brushless ESC Speed Controller

Flight controller: New Version OpenPilot CC3D EVO Flight Controller STM32 32-bit Flexiport

Motorer x4: ZMR 1804 2400KV Micro Size Integration Outrunner Brushless Motor

Propeller x2: Gemfan 5x3 5030 3-Leaf Propeller CW/CCW For 250 Frame Kit

Fartskontroller 4x: EMAX BLHeli Series 12A



Da har jeg handlet alt som jeg linket til.



Ettersom banggood har 9.9 anniversary sale endte jeg opp med å betale 1422kroner for en komplett 250 quadcopter.

Endret 9. september 2015 av OleOst_

[toth]

Spør her siden dere forstår dere godt på batterier og svakstrøm - til å drive en motor som er rated 3-12V 0.01A - forstår jeg det rett at jeg kan bruke strømadapter og/eller batteri som leverer 3-12V, med alt fra 0.01 til (feks) 2.2A uten at motoren tar skade? F.ex et rc-batteri på 7.2V eller en USB-veggplugg som leverer 5V~500mA?

Og også at rpm på motoren vil styres av input-volt?



Jeg tenker på å bruke en slik til et saktegående, kontinuerlig roterende apparat: http://m.ebay.com/itm/Small-dc-geared-motor-3V-6V-5V-worm-brush-gear-motor-Slow-speed-18rpm-/231449881889?nav=SEARCH

[Meesh]

Spør her siden dere forstår dere godt på batterier og svakstrøm - til å drive en motor som er rated 3-12V 0.01A - forstår jeg det rett at jeg kan bruke strømadapter og/eller batteri som leverer 3-12V, med alt fra 0.01 til (feks) 2.2A uten at motoren tar skade? F.ex et rc-batteri på 7.2V eller en USB-veggplugg som leverer 5V~500mA?

Og også at rpm på motoren vil styres av input-volt?



Jeg tenker på å bruke en slik til et saktegående, kontinuerlig roterende apparat: http://m.ebay.com/itm/Small-dc-geared-motor-3V-6V-5V-worm-brush-gear-motor-Slow-speed-18rpm-/231449881889?nav=SEARCH

Nå står det faktisk 3volt til 6volt i annonsen. Rated watt skal være 0.01, og rated ampere er 0.01. For å få dette må vel volten være 1v? Har veldig liten tro på de nummerne der. Desto mindre volt, desto tregere går den rundt. Hva slags apperat skal den brukes på?

[sedsberg]

Motoren skal ha 3-6V. Turtallet vil være anhengig av spenningen (volt). Det spiller ingen rolle om du bruker en strømadapter på 500mA, en en trafo på 1000A eller et batteri på max 6V. Den må bare kunne gi like mye og helst mer enn det motoren trekker. Altså mer enn 0,01A (10mA). Du kan ikke bruke et 7,2V RC-batteri da det har en spenning på over det motoren er laget for.



Et 7,2V NiMh-batteri har en spenning på over 8V når det er fulladet. Du kan bruke et 4-cellers NiMh. Det har ca. 5,6V maks-spenning og 4,2V nominell spenning.



Og spesifikasjonene var litt funky ja. 6V, 0,01A og 0,01W stemmer ikke.

[toth]

Supert, takk for svar..! Jeg ser det er mye større utvalg innen 12V når det gjelder DC-motorer - kan man kjøre disse på et 5 eller 7 V med lavere hastighet som eneste resultat, eller tar motoren skade av for lav spenning?

[sedsberg]

Du må nesten se på spesifikasjonene på motorene. Bør stå fra-til spenning. Hvis den ikke belastes for hardt burde det gå bra å kjøre på lav spenning.



Du finner maks strømtrekk for motoren og velger en passende sikring i serie for å beskytte motoren.

Endret 18. september 2015 av sedsberg

[Benjanz]

Hei Har en driftebil, så vil jeg gjerne kjøre litt på stue/kjøkkengulvet hjemme, men parketten tåler veldig lite. Blir fort riper. Tenkte først maskeringstape på dekkene, men skulle vært litt mykere. Noen tips?

[sedsberg]

Man får jo en form for skumgummidekk.
