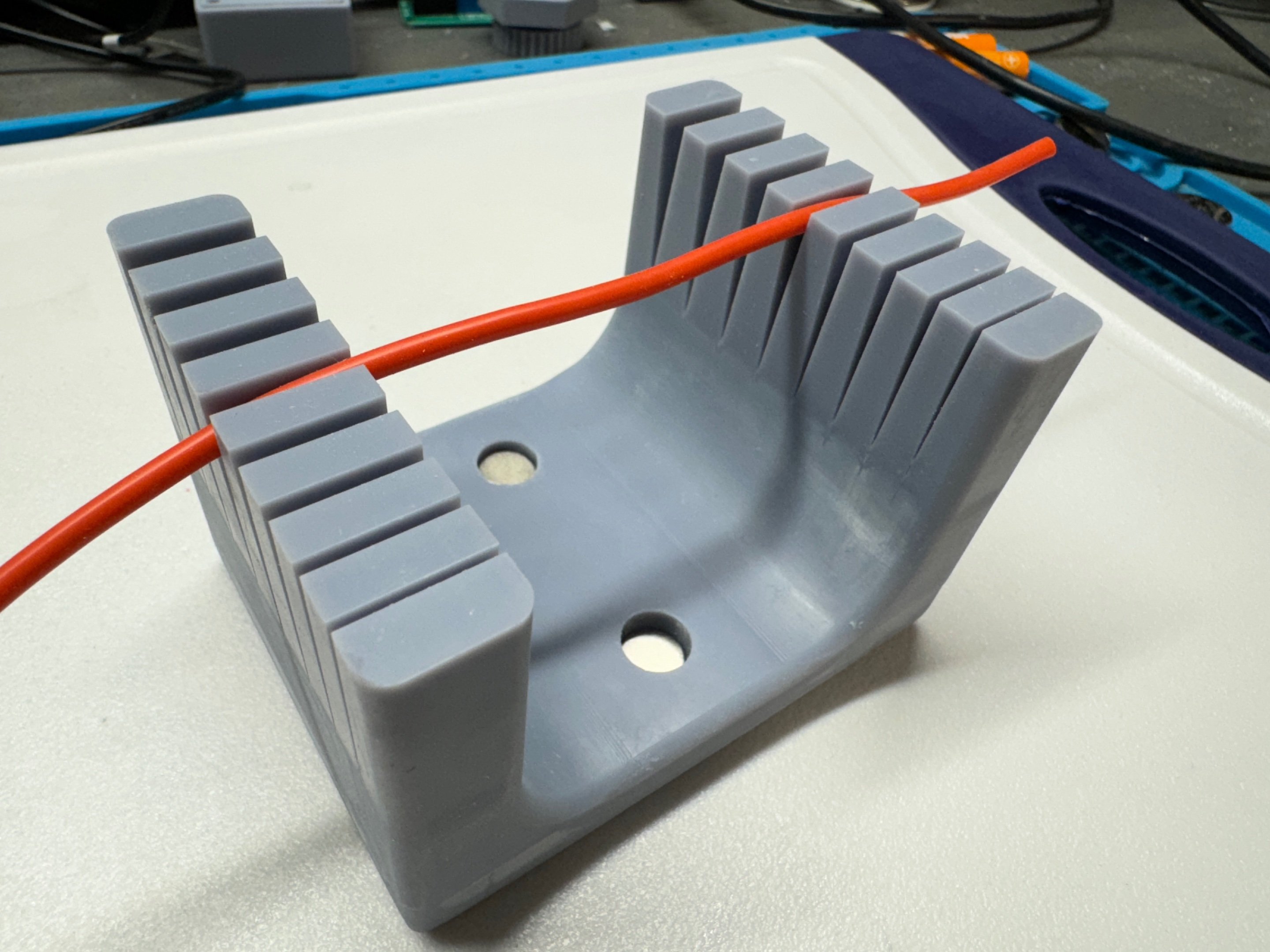

Da har jeg tegnet en ledningholder for å lettere kunne lodde sammen to ledninger etc. De to hullene i bunnen skal jeg montere to magneter i. det er kun 1 mm. med materiale mellom magnetene og bunnen så dem fester nok bra.



[Thor.]

Jeg holder på å utforske denne løsningen. Tenker å starte bak TV-benken. Tanken da er 3-4 kanaler for ledninger:
HDMI
NETTVERK
STRØM (x2?)

Kombinerer dette med strømforgrener som har 16 uttak. Nå så er det totalt 3 forgrenere der bak og mye spaghetti som jeg har organisert sånn halvveis.



Så i går har jeg printet noen tester av Multiboard Tiles for å se at toleransene er greie, noe de var. Første tile er ferdig nå, trenger omtrent 9 plater hvis det skal gå langs hele baksiden av TV benken. Kommer til å utvide på sikt slik at jeg får festet router og noen bokser på samme system.

[Bjerknez]

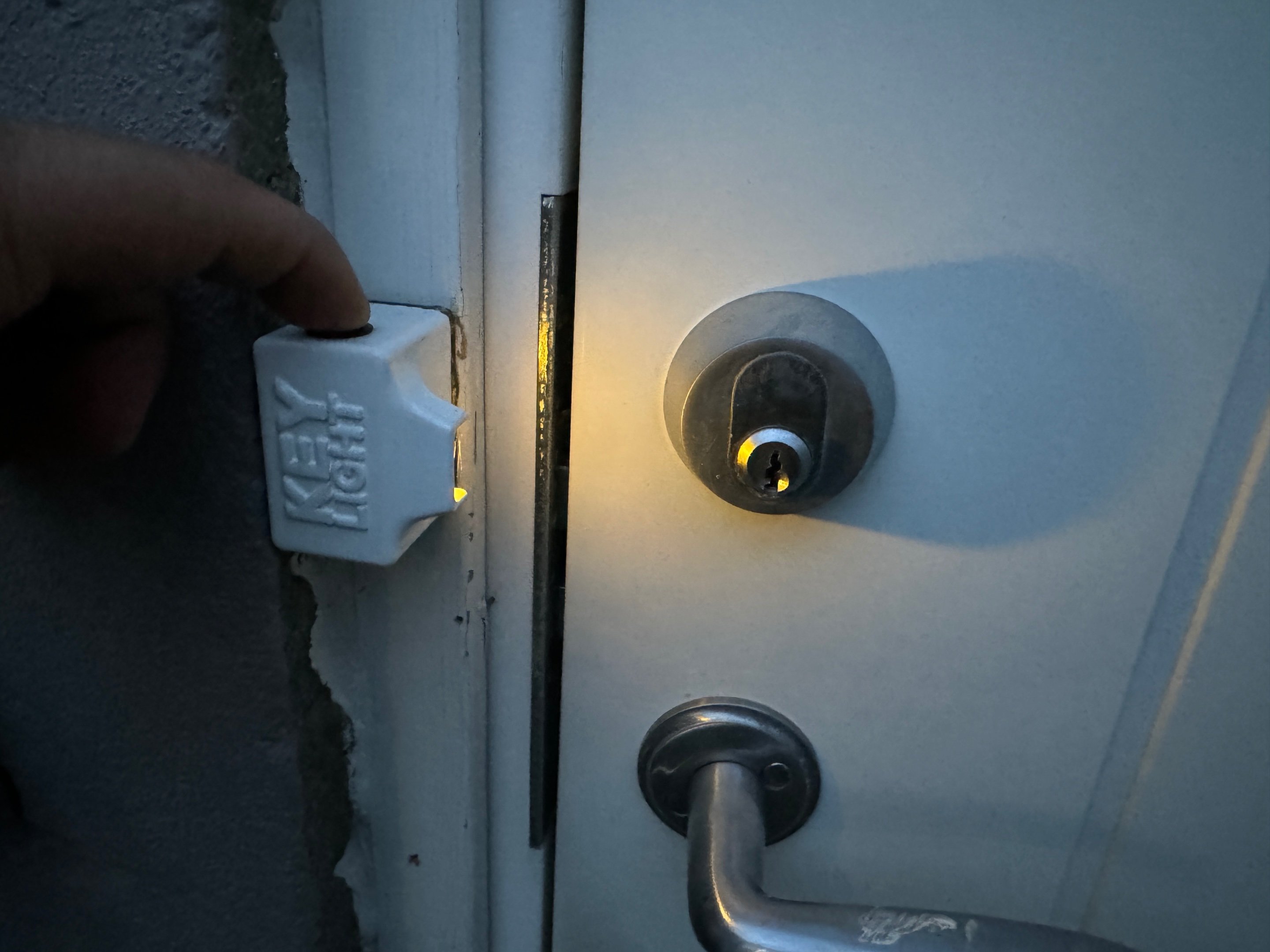

Snart ett år siden jeg 3D printet denne boksen som skjuler en liten krets med et 18650 batteri som lyser opp en en simpel 5mm diode når jeg trykker på knappen.

Det er ofte mørkt når jeg skal inn i kjelleren og da er det kjelt å bare trykke på denne for å finne nøkkelhullet. Batteriet kommer nok til å vare i årevis før det trenger opplading. Batteriet viser 3.93V etter snart ett år

[bo1e]

Lyser den en stund når du trykker på den eller må du holde knappen for at den skal lyse?

[Bjerknez]

bo1e skrev (1 minutt siden):

Lyser den en stund når du trykker på den eller må du holde knappen for at den skal lyse?

Man må holde knappen for at den skal lyse. Man trenger jo bare ett sekund med lys. Ingen grunn til å overtenke en slik

kun en led diode koblet rett fra batteriet med en motstand i mellom. Tror det er en 1K motstand så det er vel ikke mer enn et ca. 2mA strømtrekk som kreves på ett sekund.

jeg kunne sikkert lett brukt et knappecellebatteri også som sikkert ville vart veldig lenge, men jeg har så mange 18650 batterier liggende så jeg brukte et slikt

[Kenhten]

Sitter å leker meg med FreeCAD. Tegnet om batteri holderen til 10.8V Makita batterier.



Så jeg tenkte jeg... hva finnes på thingiverse....🤔

😆 Veldig likt.

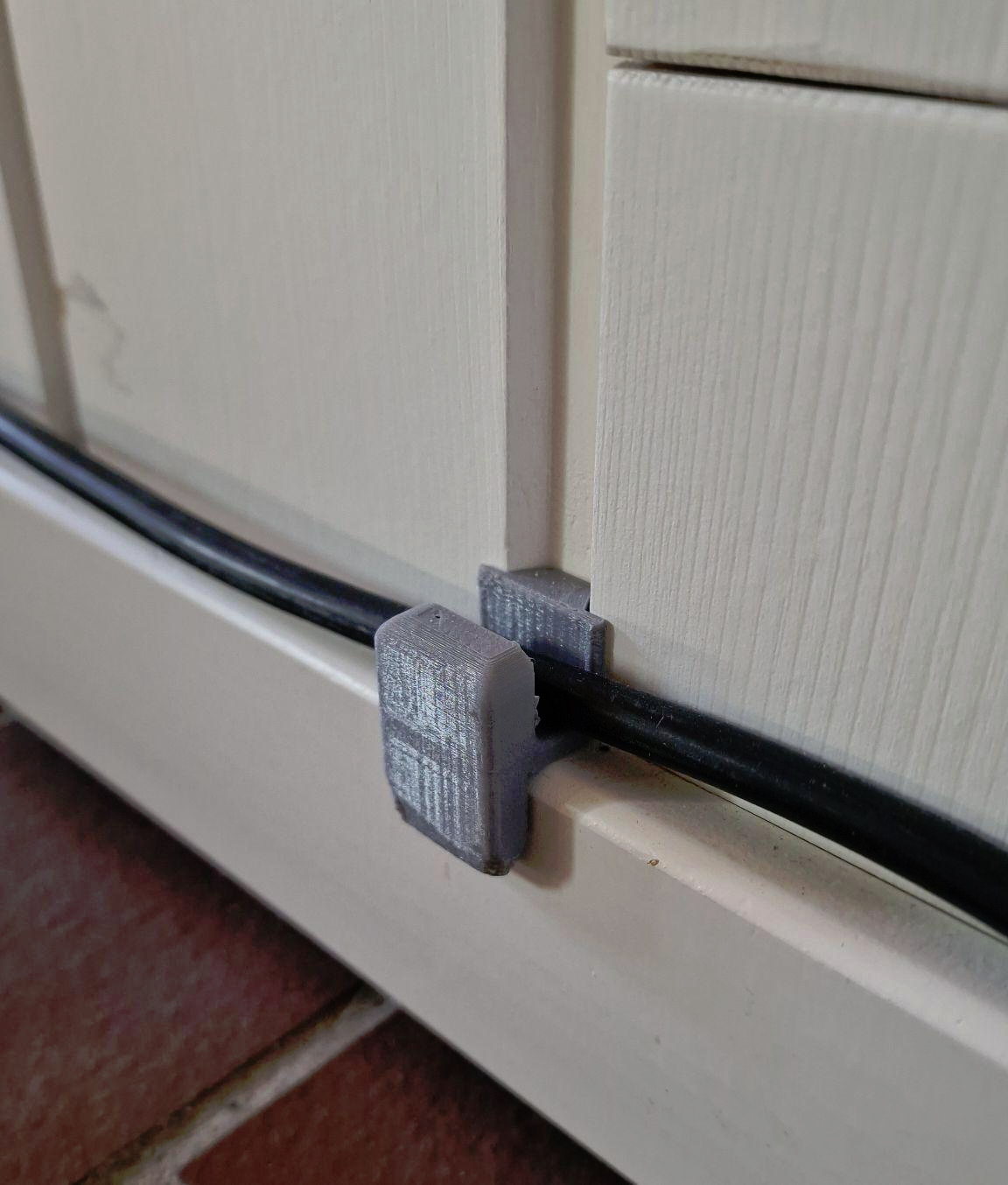

En dingseboms jeg lagde for å skru under kledningen. Den er for å stripse fast nettverkskabler.

Printer de med 0.6 dyse og 0.28mm layer height.

Endret 17. august 2024 av Kenhten

[Bjerknez]

Ledningsholderen ble suksess. Litt "suction" merker, men det viste jeg om siden jeg printet den rett på plata, men denne skalmuansett bare brukes i kjelleren, så den duger

[Bjerknez]

Kenhten skrev (14 timer siden):

Sitter å leker meg med FreeCAD. Tegnet om batteri holderen til 10.8V Makita batterier.



Så jeg tenkte jeg... hva finnes på thingiverse....🤔

😆 Veldig likt.

En dingseboms jeg lagde for å skru under kledningen. Den er for å stripse fast nettverkskabler.

Printer de med 0.6 dyse og 0.28mm layer height.

Var ikke dum den stripsesaken egentlig

en liten og simpel samt kjapp ting å printe. Krever at man jar strips og en slik kan også lages uten at man trenger å bruke strips, men det enkle er ofte det beste. Små strips koster jo svært lite og man får litt mer fleksibilitet med tanke på hvor mange og hvor tykke ledninger man kan feste

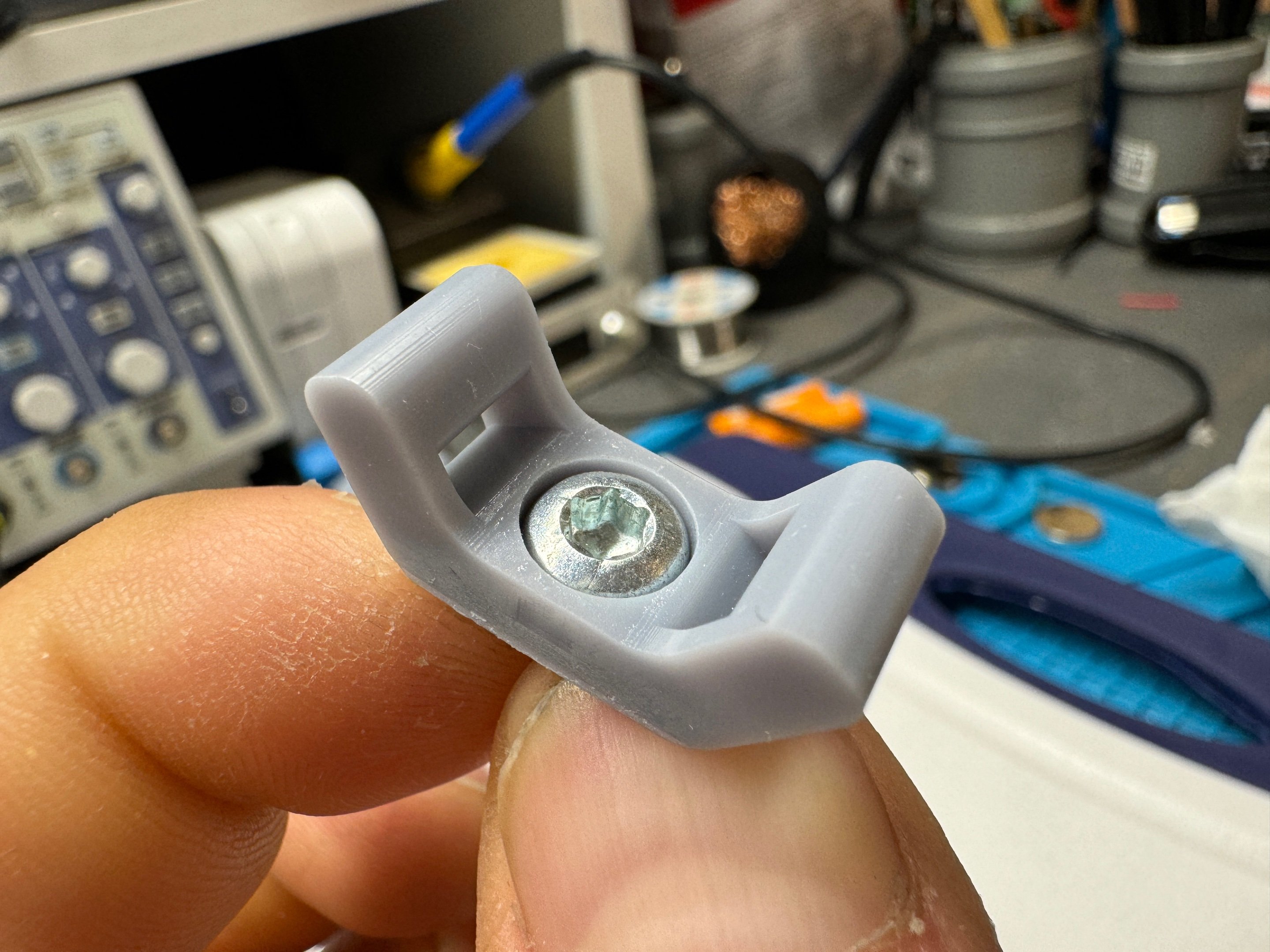

Fikk oust til å tegne meg en slik jeg også. Men jeg tror jeg skal tegne en som ikke trenger skrue. Kun en flate hvor man kan bruke dobbeltsidig teip eller noe.

[Bjerknez]

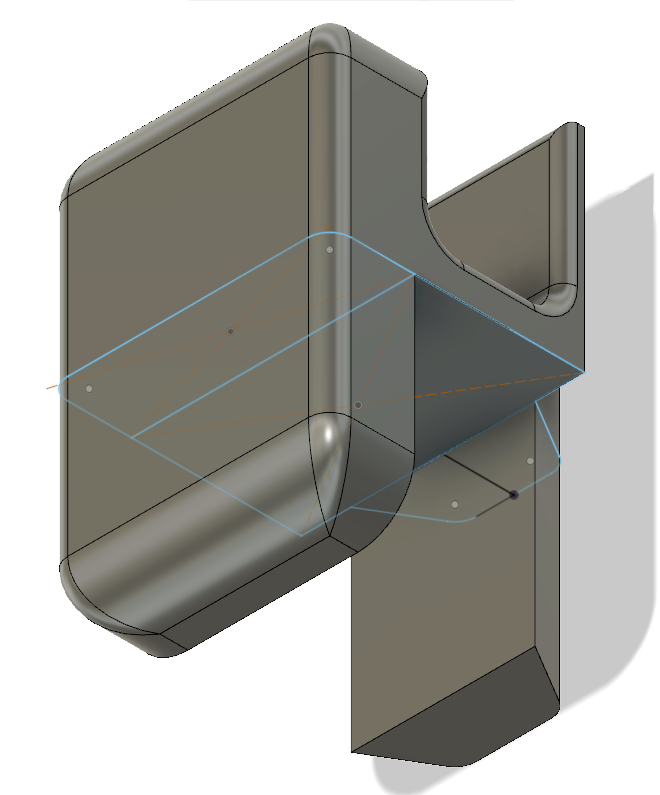

Prøvde meg på en som er tilnærmet lik i Fusion 360:



[Bjerknez]

Bjerknez skrev (8 minutter siden):

Prøvde meg på en som er tilnærmet lik i Fusion 360:



I følge Chitubox bruker min resin printer 24 minuter på og printe ut 18 stk. slike

[Bjerknez]

Kjører en print av disse nå, så får vi se resultatet senere i kveld når jeg skal ned i furtebua

[Bjerknez]

Alle ble printet med suksess

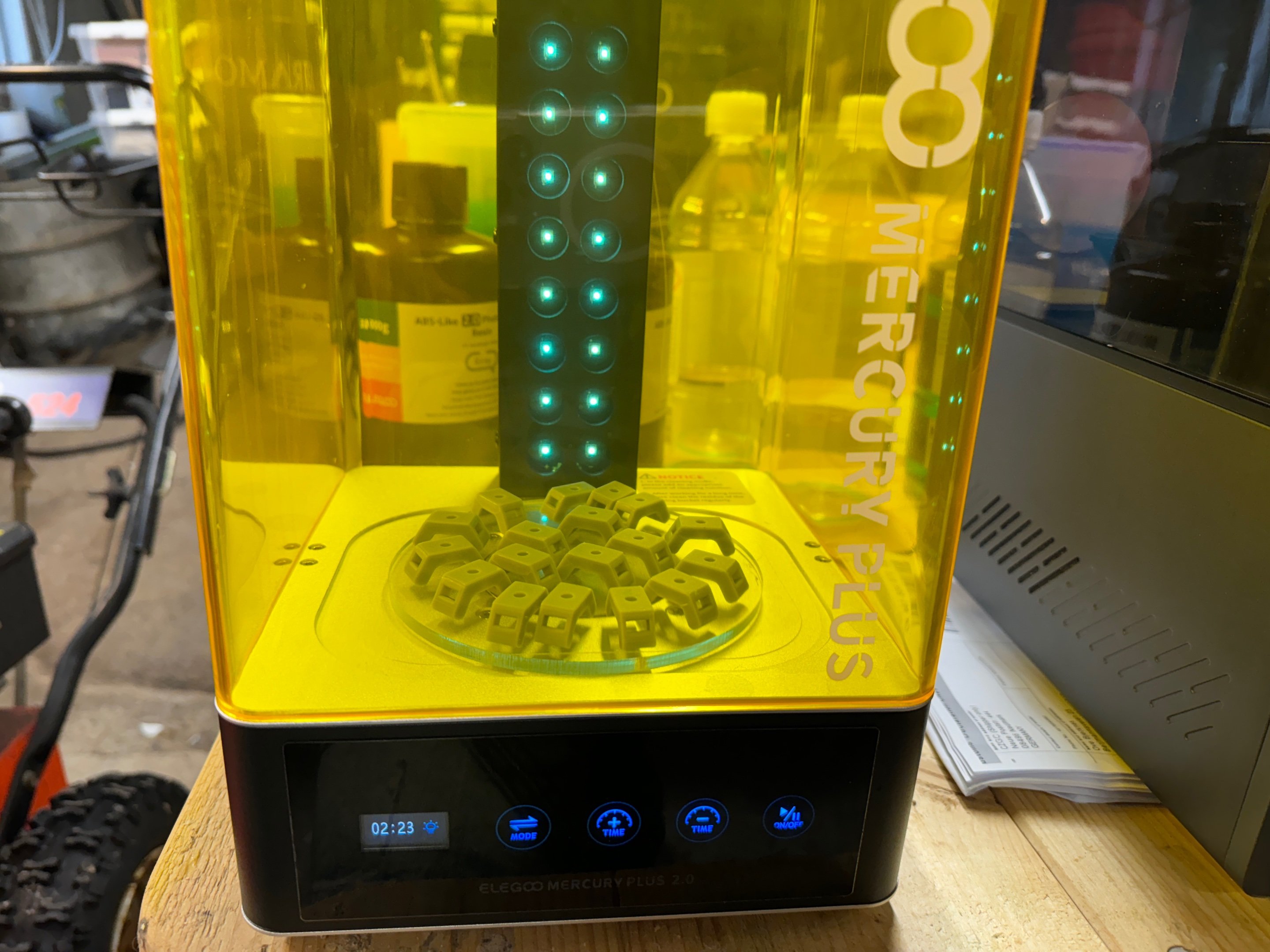

Nå er dem til herding.


[Bjerknez]

Ble slett ikke så ille dette

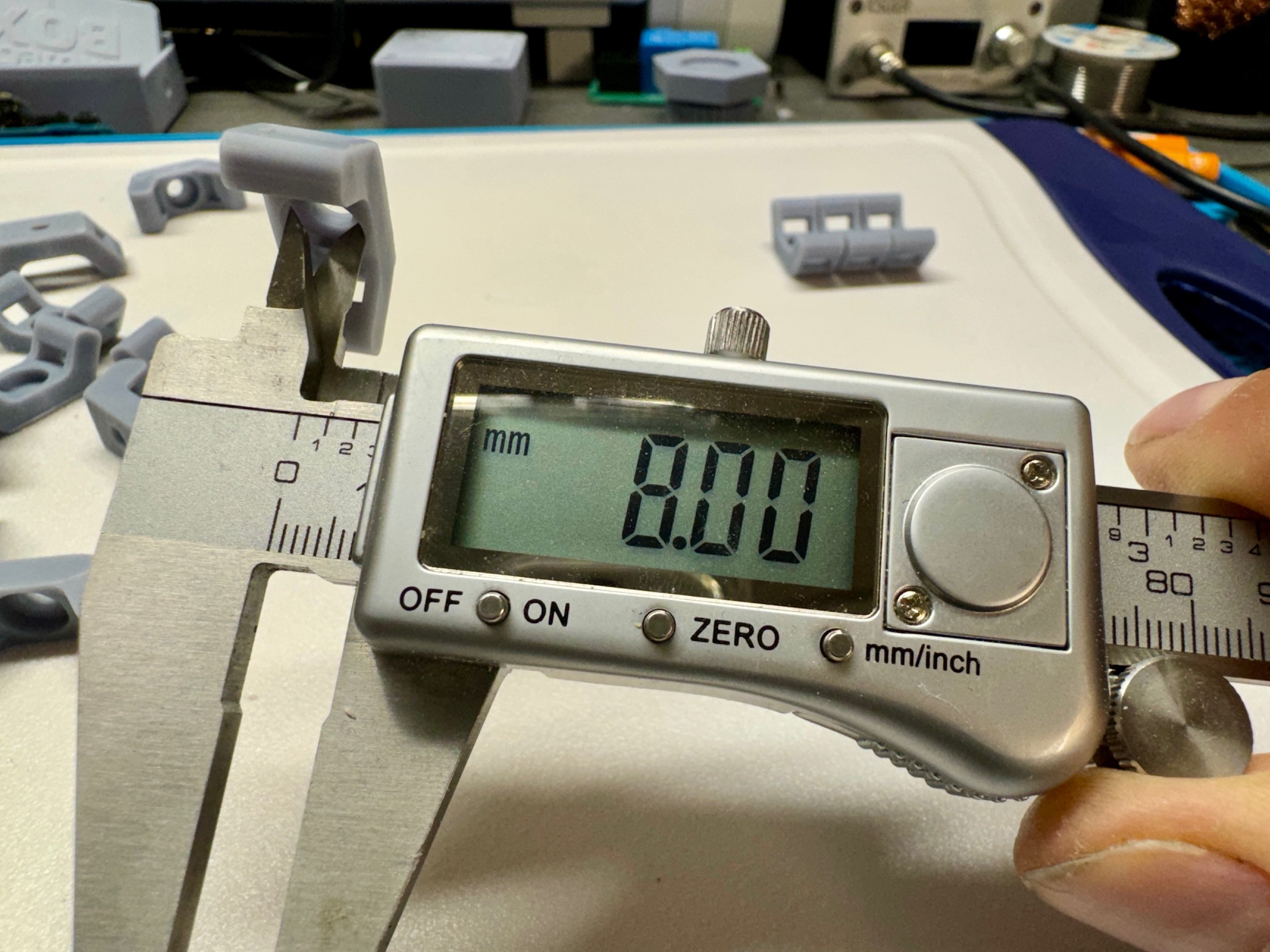

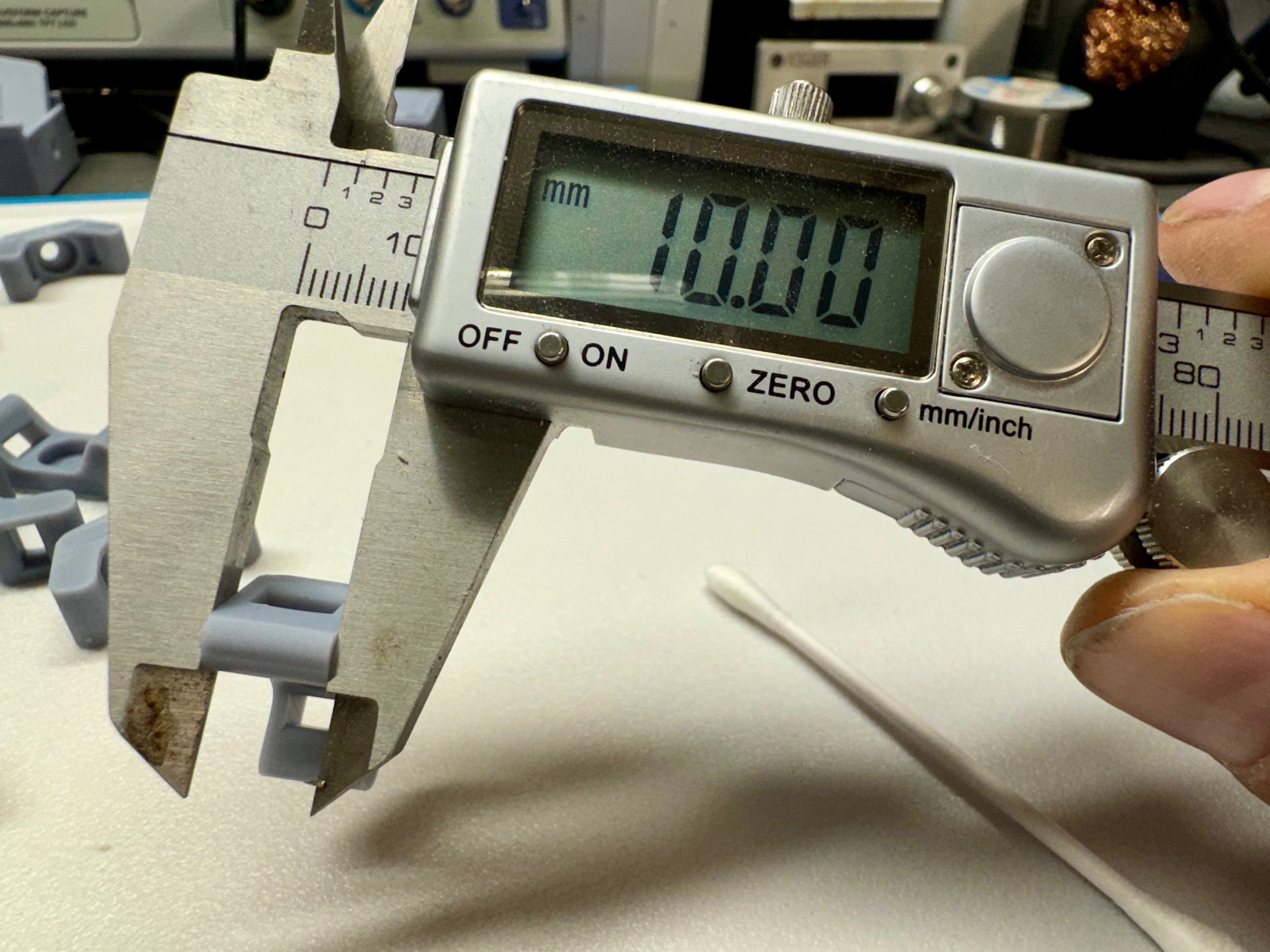

Nøyaktige mål også

[Kenhten]



Bjerknez skrev (2 timer siden):

I følge Chitubox bruker min resin printer 24 minuter på og printe ut 18 stk. slike

😱😭



Mine printere har gått i hele helgen.

Lager plugger til gipsveggen for å skru opp Skådis tavlene.

En veggplate til Makita laderen. Tabbet meg ut på den første, rettet opp i tegningen og printet på nytt.

Enkel måte å få hengt opp laderen siden den ikke har noe veggfeste. De knottene går inn der skruene er.



Har fått organisert noe...



Har fått trekt og festet 2 nettverkskabler fra boden der modem, router PCene og 3d printerne står til kjellerboden der serverne og verktøyet i bilder over er.

Lagde en plate med spor til kablene. Det var utluftingen til sentralstøvsugeren. Kablene går i det røret og kommer ut bak Skådis tavlen.



Endret 18. august 2024 av Kenhten

[toreae]

Er det noen som har scanning? Tenker mer bestemt på enkle ting som å bare bruke mobilkamera og en svingplate. Og selvfølgelig software.
Eller er det kanskje andre måter?

[Bjerknez]

Tegnet en ny ledningsholder. Denne er bitteliten. Hullet i midten er 4mm og totalhøyden på hele holderen er kun 15mm. Jeg har en del allround skruer fra Biltema med torx spor og flatt hode som passer perfekt til disse.

[trikola]

Når vi snakker om ledningsholdere:



I bruk (ikke 100% samme variant):



[Leo_]

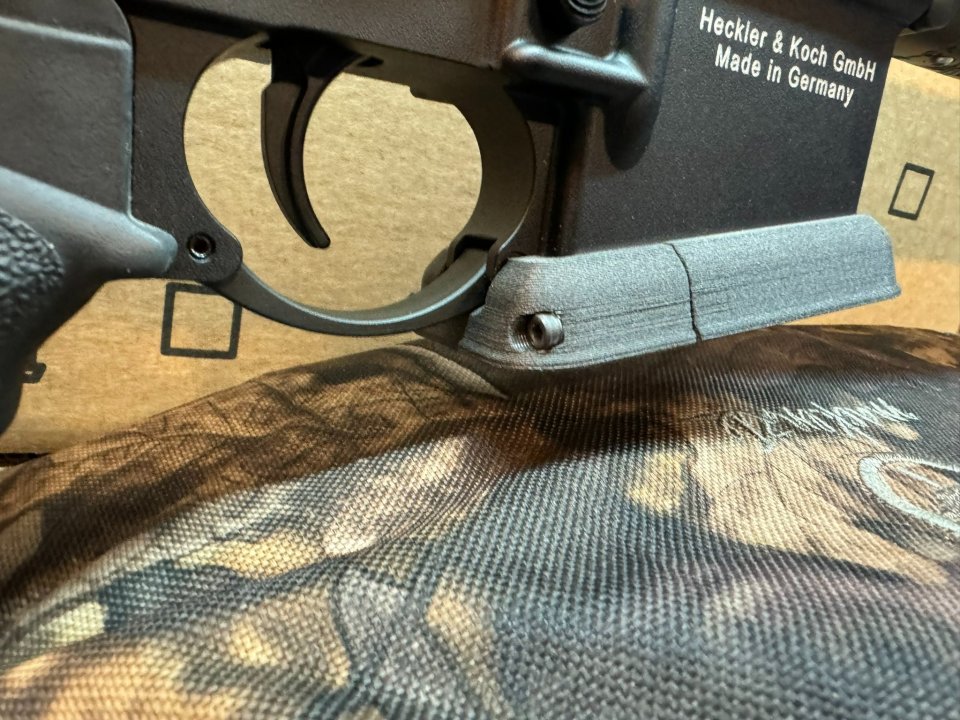

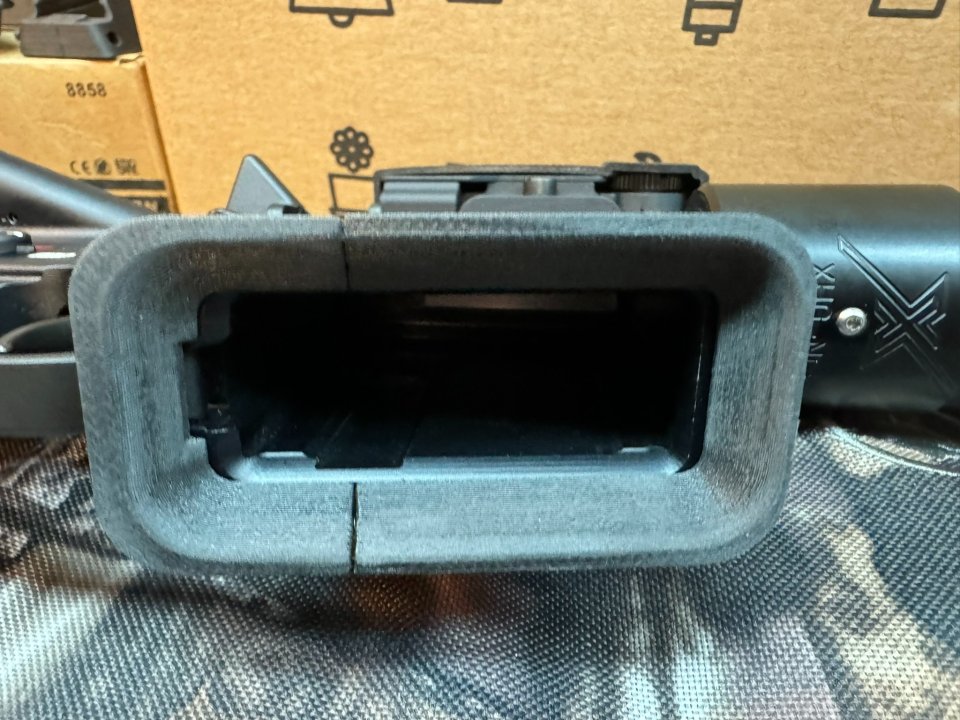

Tweaket og printet et design for airsoft til å passe på ekte plaffograf. Bagasinbrønn som gjør det bittelitt lettere å treffe med magasinet ved reload på match, printet i karbonfiberforsterket PETG.

[Bjerknez]

trikola skrev (3 timer siden):

Når vi snakker om ledningsholdere:



I bruk (ikke 100% samme variant):



Den var ikke dum

Men hva er det hvite på printen der?

[trikola]

16 minutes ago, Bjerknez said:

Den var ikke dum

Men hva er det hvite på printen der?

Ser det kun på bildet; ikke når jeg ser på dette i natura.

Tipper det er en belysningseffekt ifm med bildetaking og/eller rester fra limet på glassplaten
