Hjelp til å koble riktig usbkabler på hovedkort

[Abigor]

Sitter med følgende informasjon som jeg gjerne vil ha en fasitt på:

Det er snakk om to usb-kontakter fra kabinettet som skal kobles til hovedkortet. Noen som har gjort dette før og kan fortelle meg hvilken kabel som skal til hvilken pin? Det er i alt 8 kabler og 9 pins.



2 røde kabler

2 grønne kabler

2 hvite kabler

2 svarte kabler

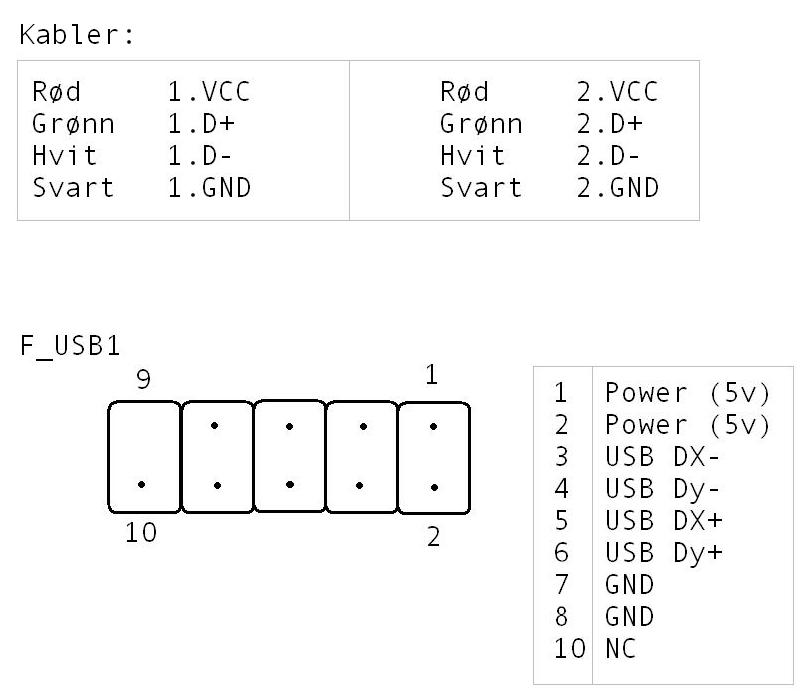

Håper bildet har alt av nødvendig informasjon.

[Hårek]

Power = VCC

DX+ = D+, Dy+ = D+

DX- = D1, Dy- = D-

GND = GND

NC = ingen tilkobling

[Mr.M]

Vet ikke, men synes de frontpanel usb-kontaktene er litt anderledes enn "standard"?



Vanligvis er vel rekkefølgen på kontakten; Power 5v * D- * D+ * GND



mens de det vises til i bildet har to stykk +pin's etterhverandre.



----



Edit; tror nok jeg misforsto trådstarter og at frontpanel (4+4) usb-ledningene liksom var samlet i to stk. kontakter. Det er vel derimot snakk om løse ledninger antar jeg, så da var det ikke så snålt alikevel.

Endret 8. september 2008 av Mekanicus

[Abigor]

Her er det snakk om 2 usb-kontakter foran på kabinettet ja. 2 kabler med 4 ledninger (2x4 eller 4+4). Takk all for hjelp, fungerte perfekt etter første forsøk. Så slipper jeg å rote baki pc'en hver gang jeg må ha usb-kontakt.
