Hvor finner tegningen til el-nettsystemet ?

[harkizz]

Hei



Jeg lurte på hvor finner tegningen til nettsystemet ??

altså der e-verket sitt nett begyner til fordelingene i et hus..

Endret 23. juni 2008 av Jarmo

[Deadalus]

Er det fra trafoen som du er koblet til du lurer på ? Skjønner ikke helt hva du spør etter. E-verket som leverer strøm til deg må jo være en naturlig plass å spørre først. Tror ikke de gir det uten vidre

[Thorsen]

Ditt lokale e-verk vil jo være den sannsynlige plassen og spørre.



Men hva skal du med dette ?

[PerB]

Opplysningene vil oppfattes som sensitive og vil måtte holdes mest mulig hemmelige. Dette grunnet terror og sabotasje.

[harkizz]

jeg mener standard tegningene !! der man ser Ov ,KW trafo

og fordelingnettene



ikke mitt nettsystem!! men, det vanlige hvordan det ser ut ..





håper dere skjønte det

[Thorsen]

Og igjen spør jeg, hva skal du med det ?



Og igjen svarer jeg: Ditt lokale e-verk.



Det nordiske hovednettet kan du finne et bilde av her: http://www.nordel.org/content/Default.asp?PageID=208



enten i jpg eller pdf format.

[harkizz]

jeg tror dere skjønner ikke det



eller så forklarer jeg helt elendig

[Thorsen]

Tenker du på selve symbolene, som du i et design program kan sette sammen til å lage et "tenkt" nett ?

[harkizz]

jaaaa !



der man ser trafo går vidre til kw også til ov , jord, også inn i huset men de forskjellige kursene



med symboler ja

[o0]

mener du inntaket?



eksempel på inntak (tn anlegg), kortslutningsvernet er ikke tegnet inn, det kommer helt først i elverkets boks som står utenfor huset



http://www.ge.no/filer/Skisse_inntak_400V-farger.pdf



hva skal du med dette egentlig?

et lite tips: ikke lek deg i sikringsskapet, hvertfall ikke med dette!

[fiskebolle]

tenker du på hvordan strømmen fordeles fra kraftverket til forbrukerne?

[Nedward]

jaaaa !



der man ser trafo går vidre til kw også til ov , jord, også inn i huset men de forskjellige kursene



med symboler ja

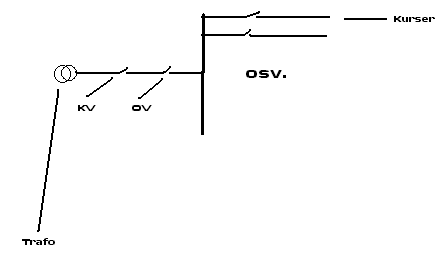

Enlinje eller flerlinje?.



Jeg har laget en tegning selv i enlinje, men den bruker ikke riktige symboler på sikringsmateriellet (da det er vanskelig å tegne detaljer i paint).



Endret 27. juni 2008 av Dj_eLmO

[icer]

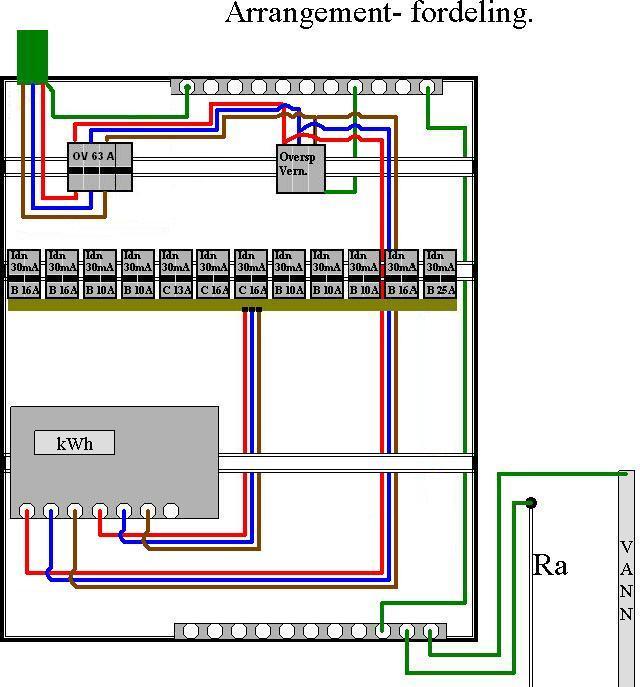

Tegna denne til en oppgave jeg fikk.

Legges dobbeltisolert frem til JF-bryteren

Eneste som er foran denne er linja og netteiers KV
