Koble lampe - koblingsskjema

[mfb]

Har kjøpt en taklampe som jeg forsøker å koble, men får det ikke til.

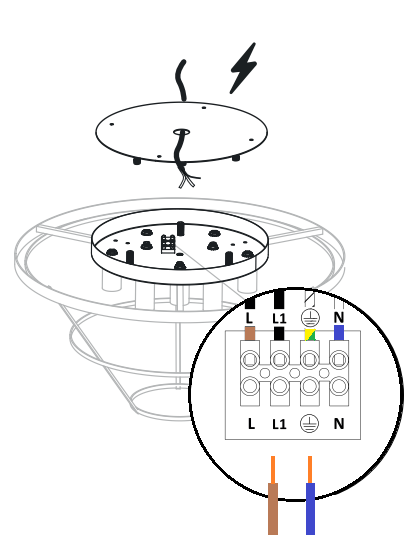

På koblinsskjema står det L, L1, Jording, og N

Kabelen i taket har blå og brun ledning.



Hva skal hvor?

[Sjørøver]

Om du må ett offentlig forum for å finne løsningen til dette, så bør du virkelig la fagfolk ta seg av det.

[barfoo]

Ring elektriker. Ut fra tegningen er det ikke opplagt. Og når du ikke har fagkunnskapen til å løse det så kan du heller ikke koble det på trygg måte.

[Snøfte]

Brun skal normalt på "L" og blå skal til "N". "L1" trøbler hodet mitt litt, har denne lampen 2 funksjoner? to forskjellige lysbilder kanskje?

Se nøye på ledningen i taket. Hvis det er en blank uisolert ledning i tillegg så er denne jord.

[mfb]

Takk for svar snøfte.

Lampen har 12 lyspærer.

Om jeg kobler brun på "L" lyser 1-6 av de, og ved å koble på "L1" lyser de andre 7-12.

Det får meg til å tro at jeg kanskje må bruke Wago og splitte opp brun ledning i 2 slik at den går både i L og L1?

[Snøfte]

Ja, hvis du vil at alle skal lyse samtidig.

[trikola]

4 hours ago, mfb said:

Det får meg til å tro at jeg kanskje må bruke Wago og splitte opp brun ledning i 2 slik at den går både i L og L1?

Du trenger bare en 3-4 cm ledningsstump som du forbinder L og L1 med. Så kobler du brun ledning i tillegg til L1 eller L.
