Prosjekt Hummer PC 2, the sequel, Hum2O

[Skrollan]

H^um₂0



En kald novemberdag for snart 12 år siden startet jeg og en kompis på ett prosjekt vi synes var veldig kult. ideen var såre enkel, bygg en PC inne i en radiostyrt bil. Bilen hadde vi fra før, hovedkort brett ble fjernet fra en gammel maskin, kappet opp og alt ble teipet sammen med gaffa og alt fungerte som det skulle (ish). her er forresten den opprinnelige arbeidsloggen: https://www.diskusjon.no/index.php?showtopic=860523&page=1&&do=findComment&comment=9884039



Etter dette ble hummeren satt på loftet og glemt, helt frem til for ett par uker siden, jeg går opp på loftet og snubler over Hummeren, gamle minner oser frem og jeg tenker det er på tide å gjøre noe mer med den. i Høstferien tar jeg den med på jobb å begynner og demontere den for å se hva jeg har å jobbe med.



Planen ble å ta min nåværende maskin, hive på en gigantisk radiator på taket av hummern og lage ett awesome kabinett som også var en stillegående og kraftig nok maskin.

speccsa:

6700k

GTX 1080

16GB ram

(det er det jeg husker i farta)

Alt på vann den dag i dag

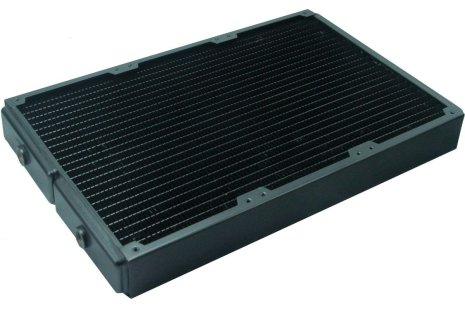

radiator valget falt på Magicool Hexa 720 https://www.techbay.no/product.html/magicool-radiator-2x3x120-45?category_id=199

denne med 6 vifter på taket burde bli ganske fett.



Så var det på tide å begynne og jobbe:

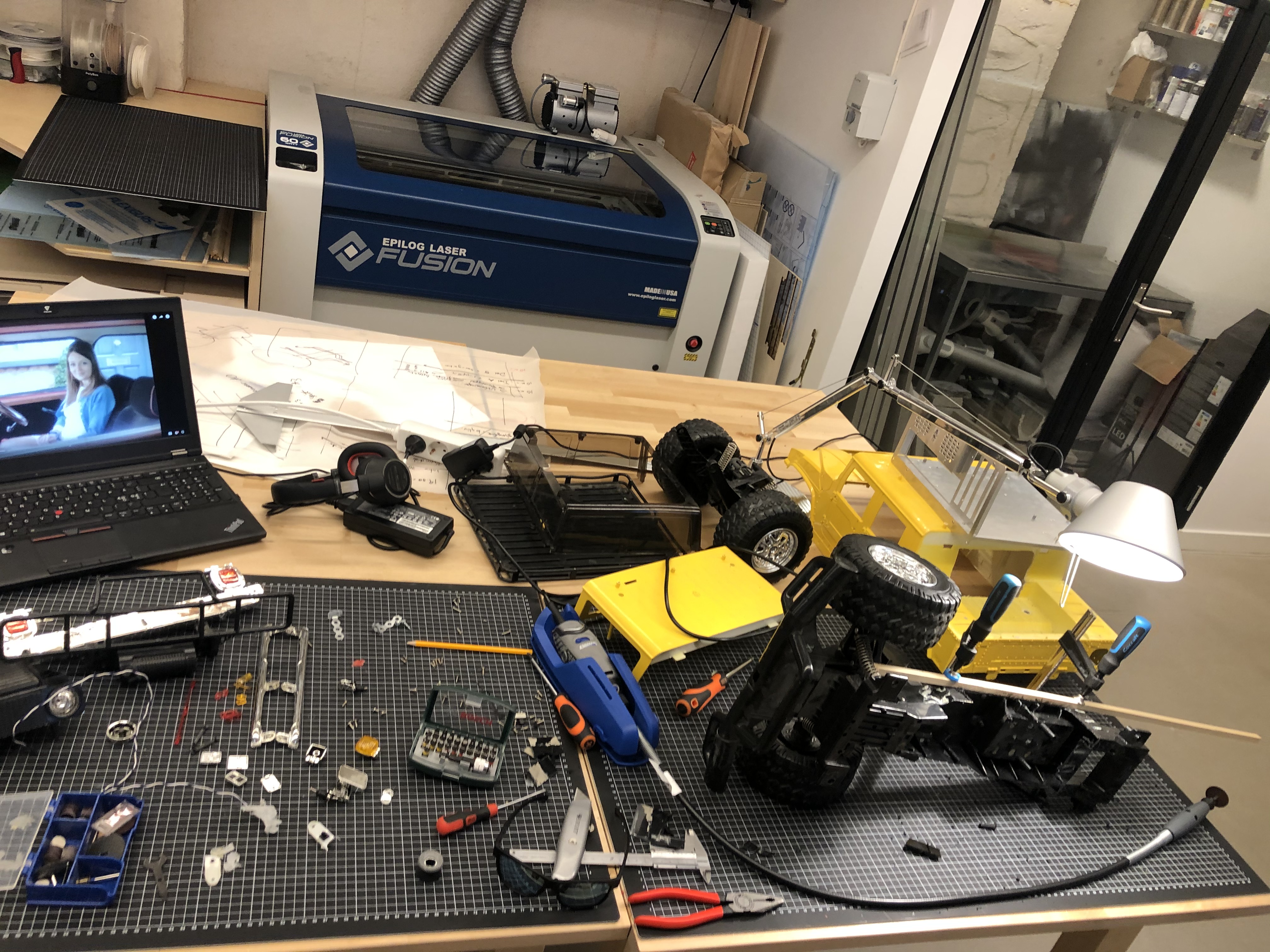

Dette var det jeg hadde å jobbe med:





Jeg hadde tidligere klart å skaffe meg ett hovedkortbrett fra ett eldre LianLi kabinett som var m-ATX, dette kom til å passe perfekt inne i hummeren:

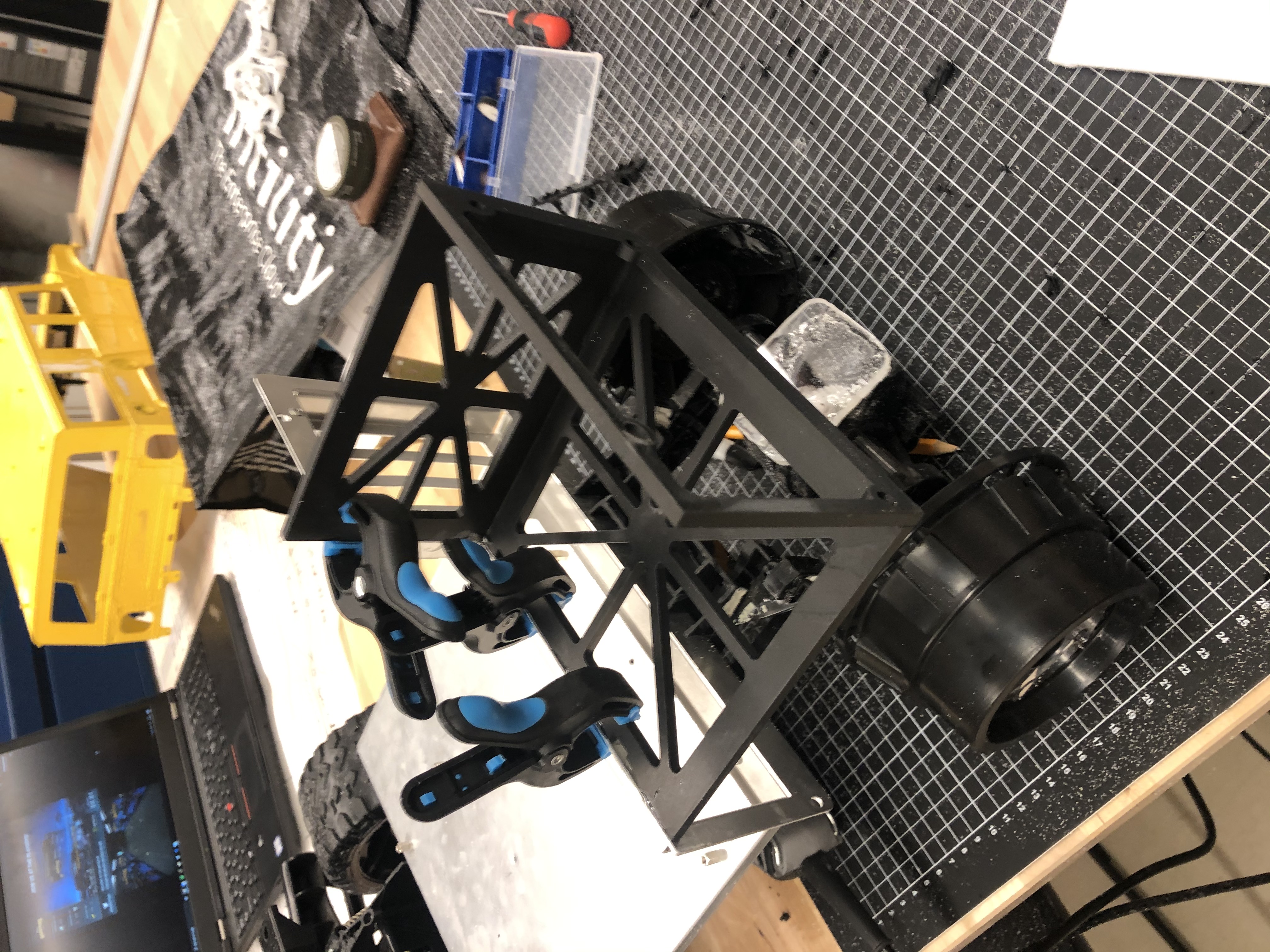

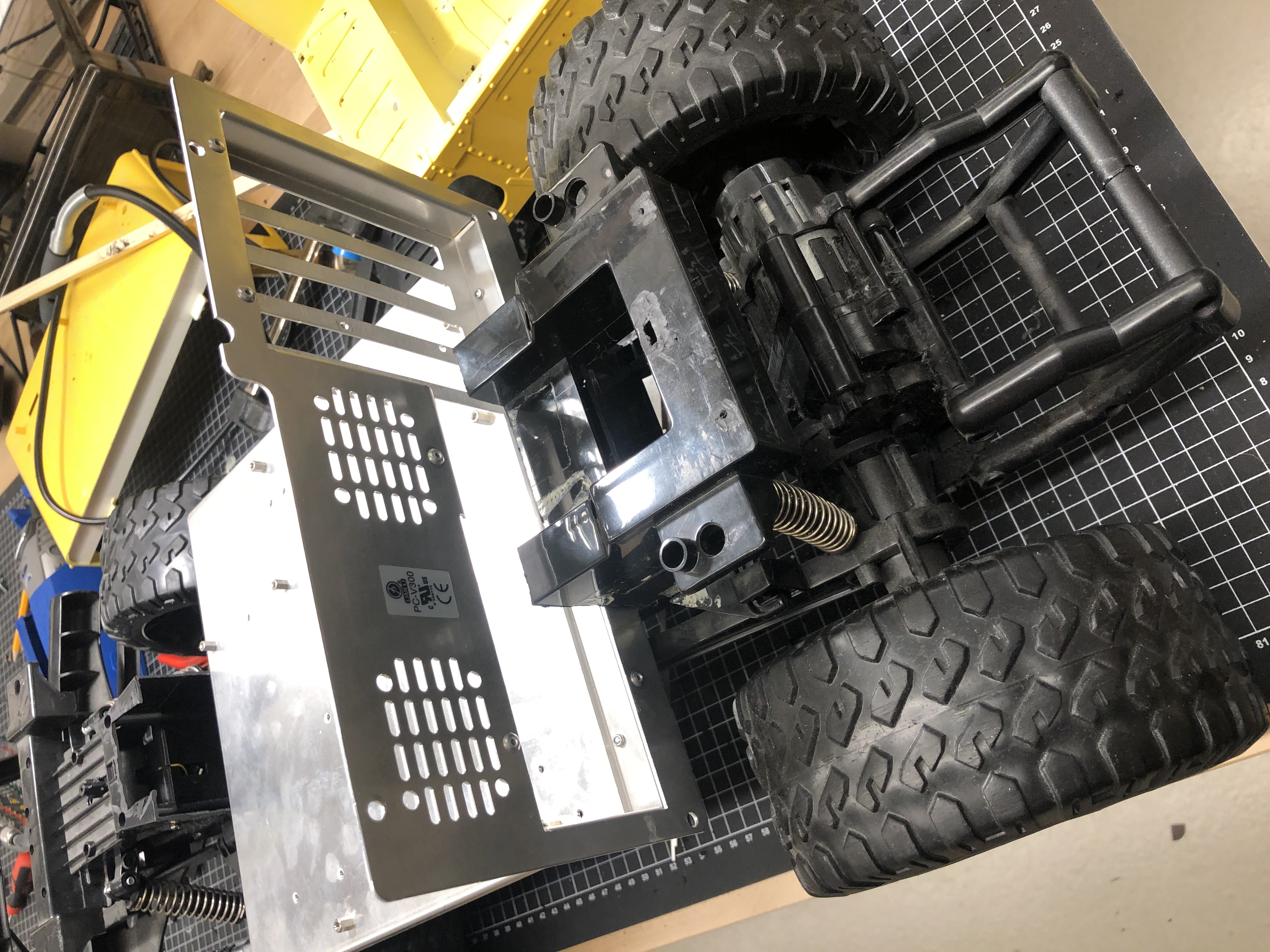

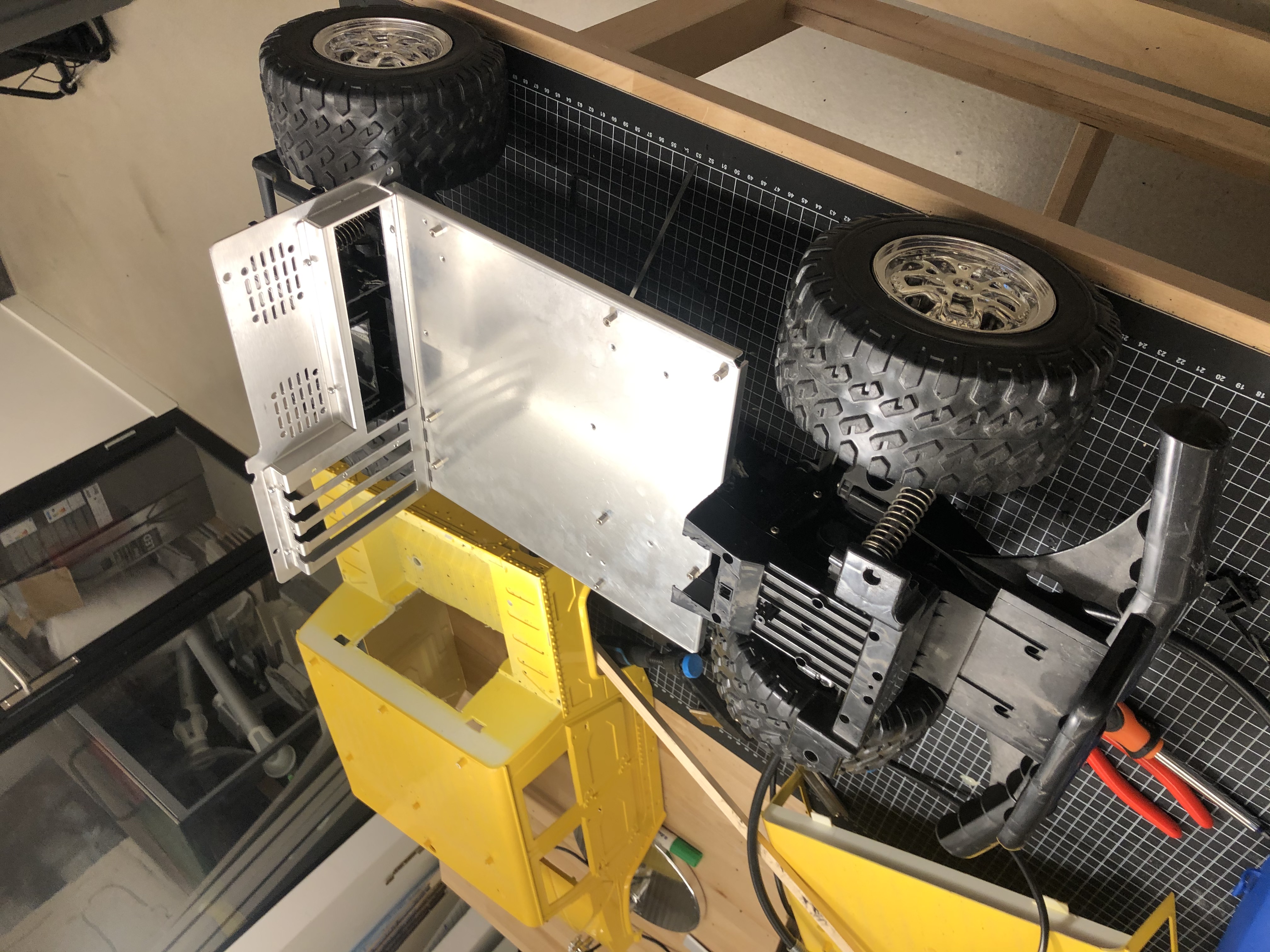

For å få brettet til å passe måtte jeg imidlertid fjerne alt bortsett fra 1 cm av konstruksjonen til RC bilen, jeg regner meg at brettet sammen med en del andre tiltak kommer til å gjøre den stivere enn aldri før.



Heretter var det på tide å lage en plass til PSU,

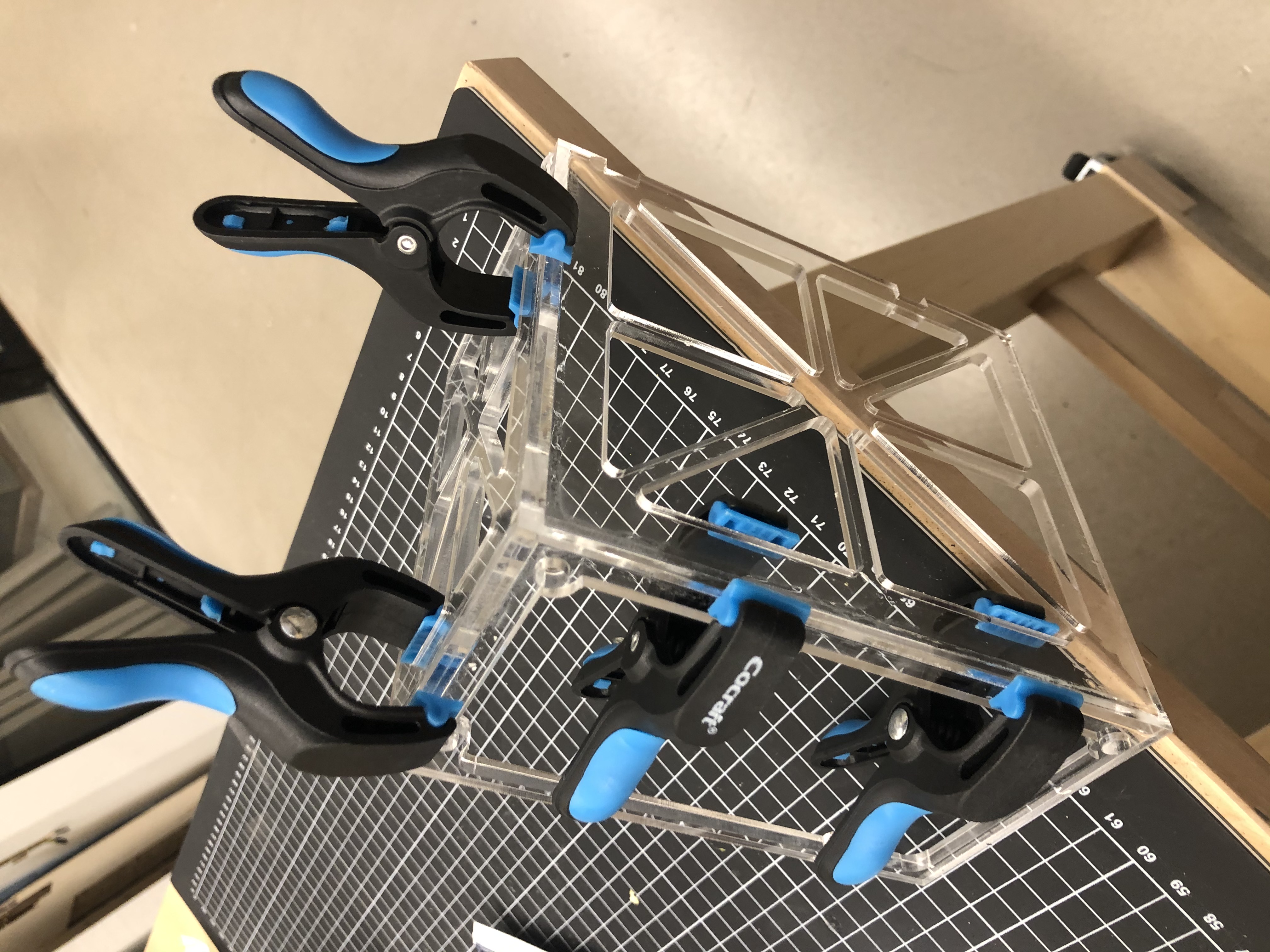

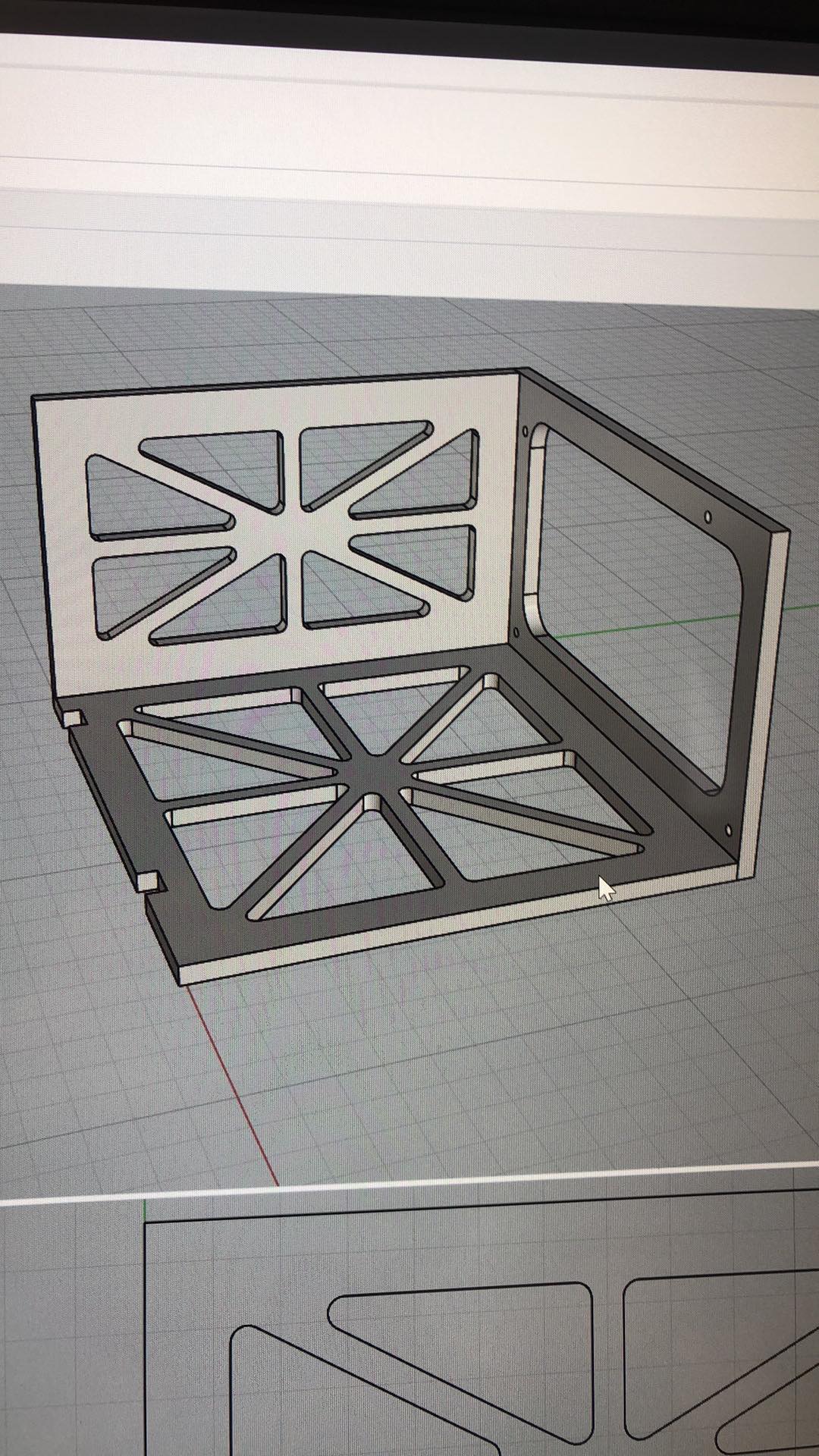

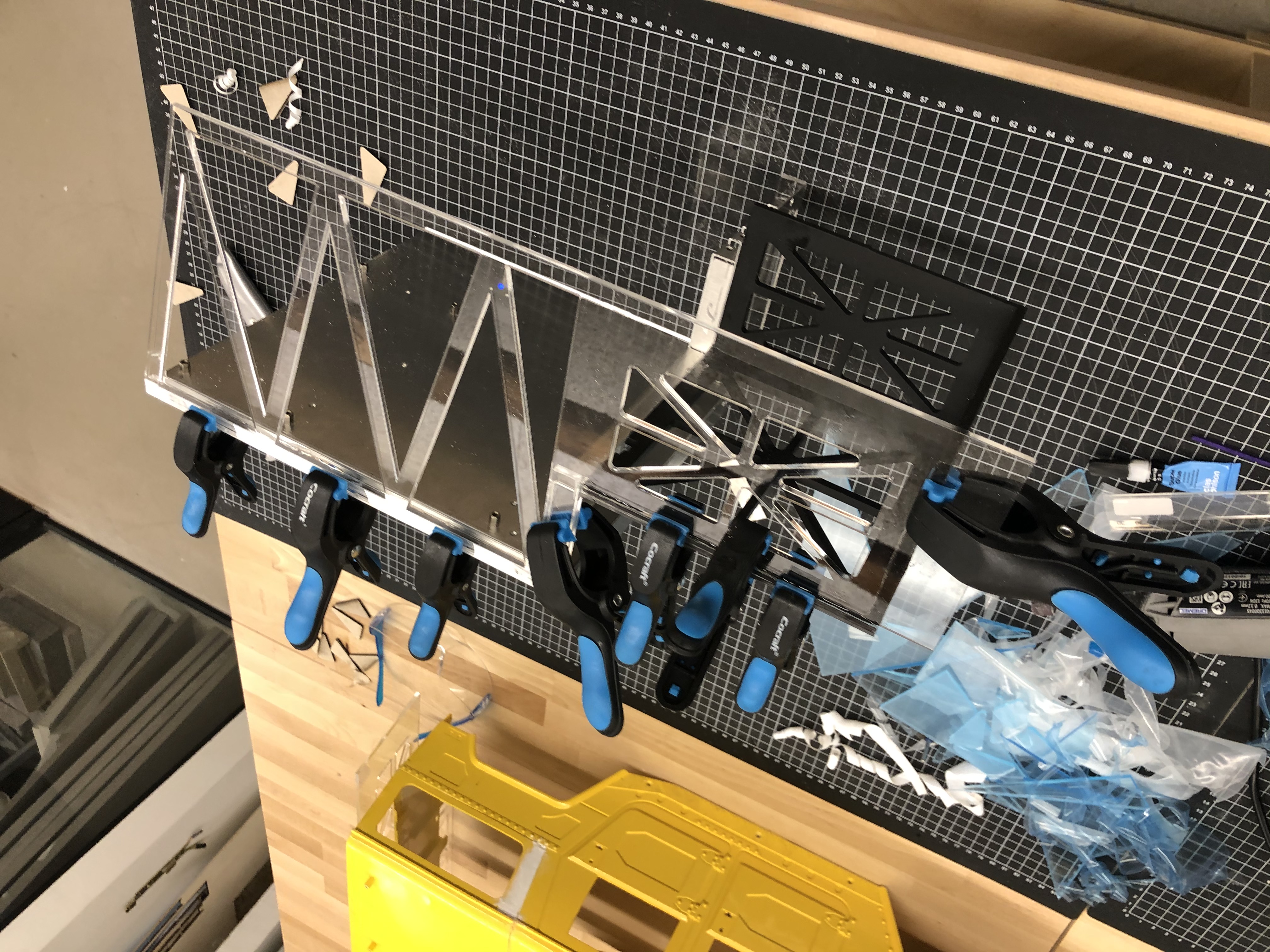

Denne ble modellert opp i Rhino og laserkuttet ut i 5mm plexiglass. limt sammen med epoxy og en haug med tvinger.





Senere ble hovedkortbrettet lettere modifisert og PSU braketten ble limt på med epoxy den også

(ingen anelse om hvorfor dette bildet er opp/ned men får ikke fikset det, ser riktig ut på PCen)

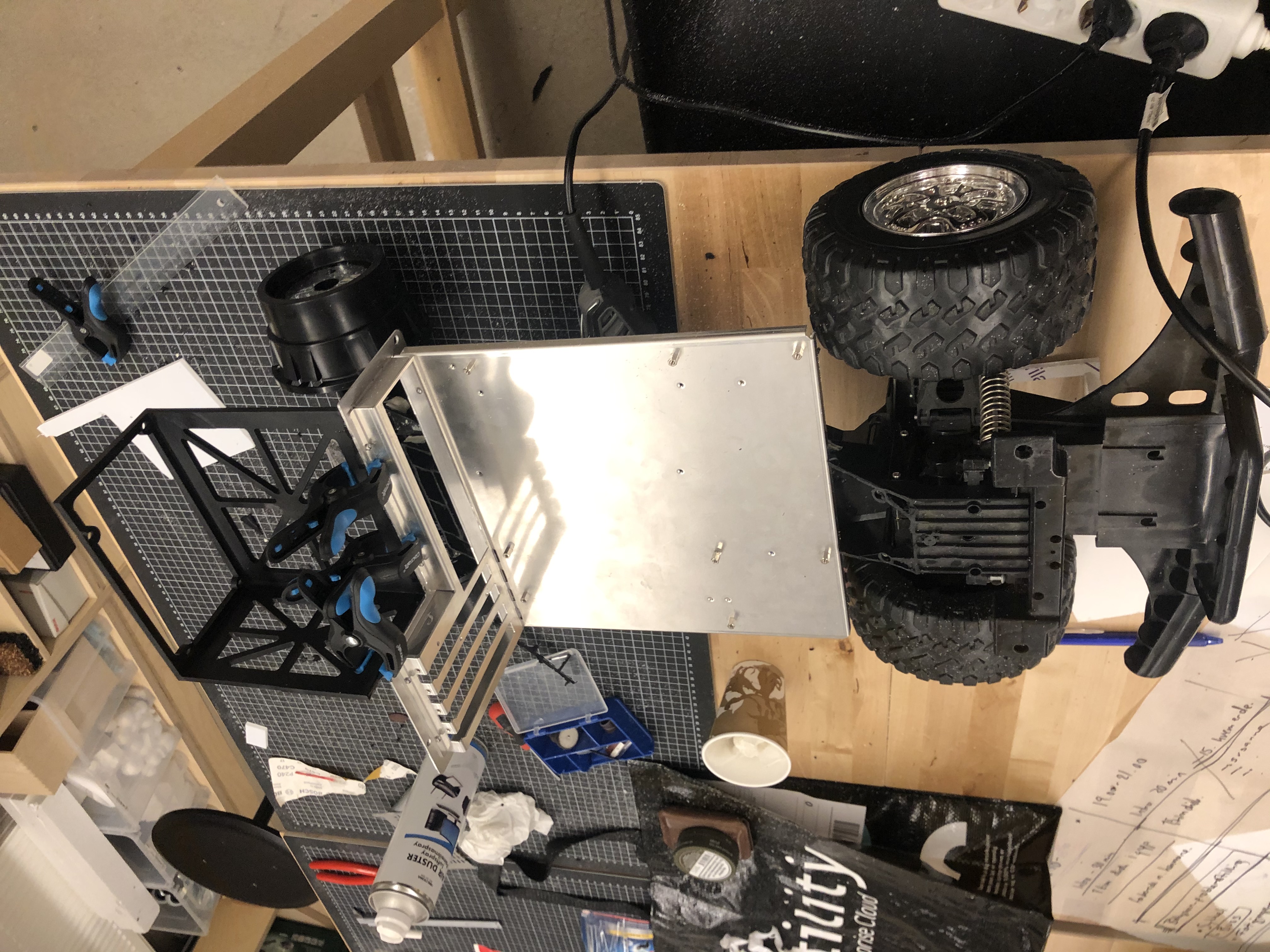

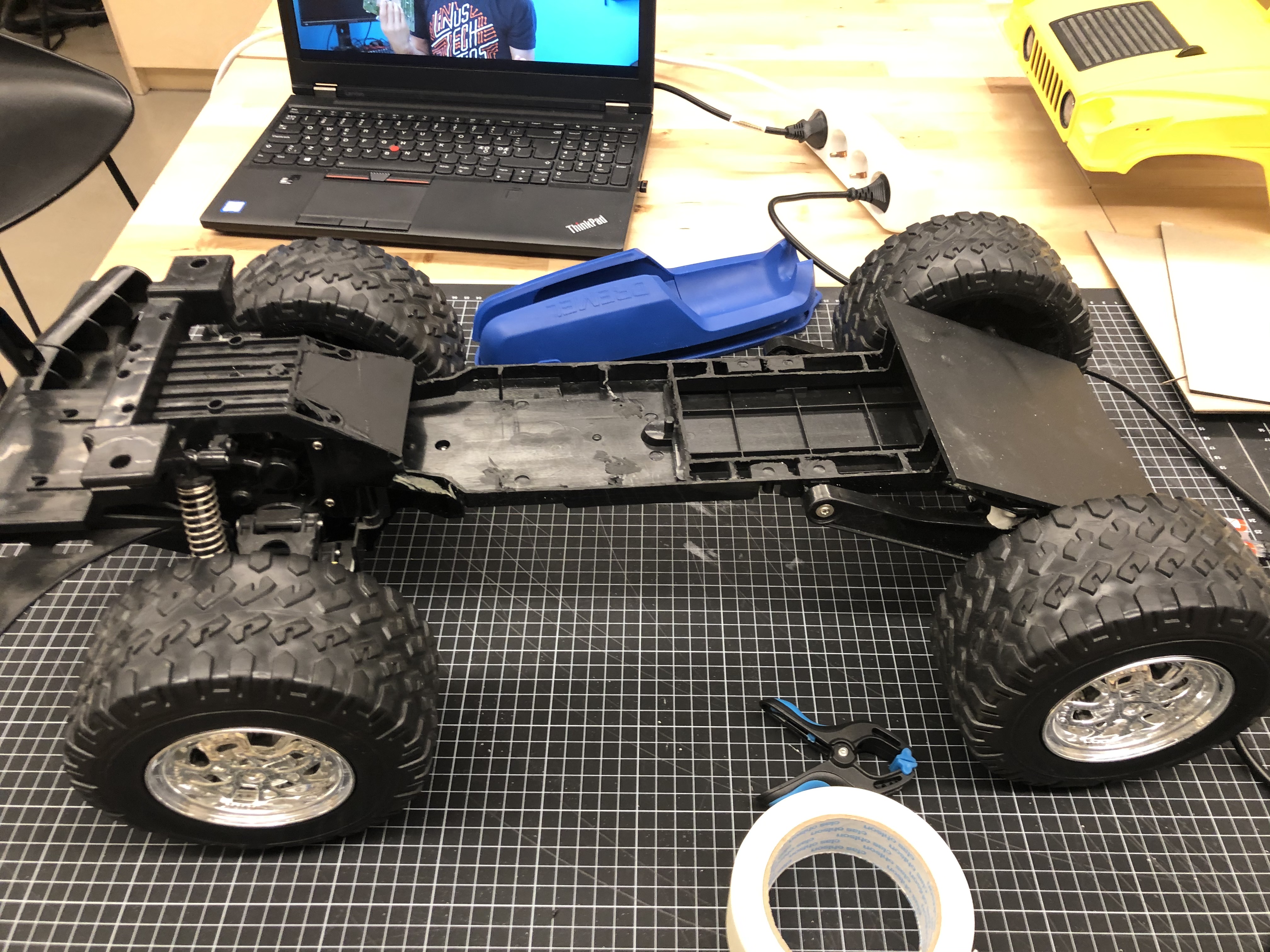

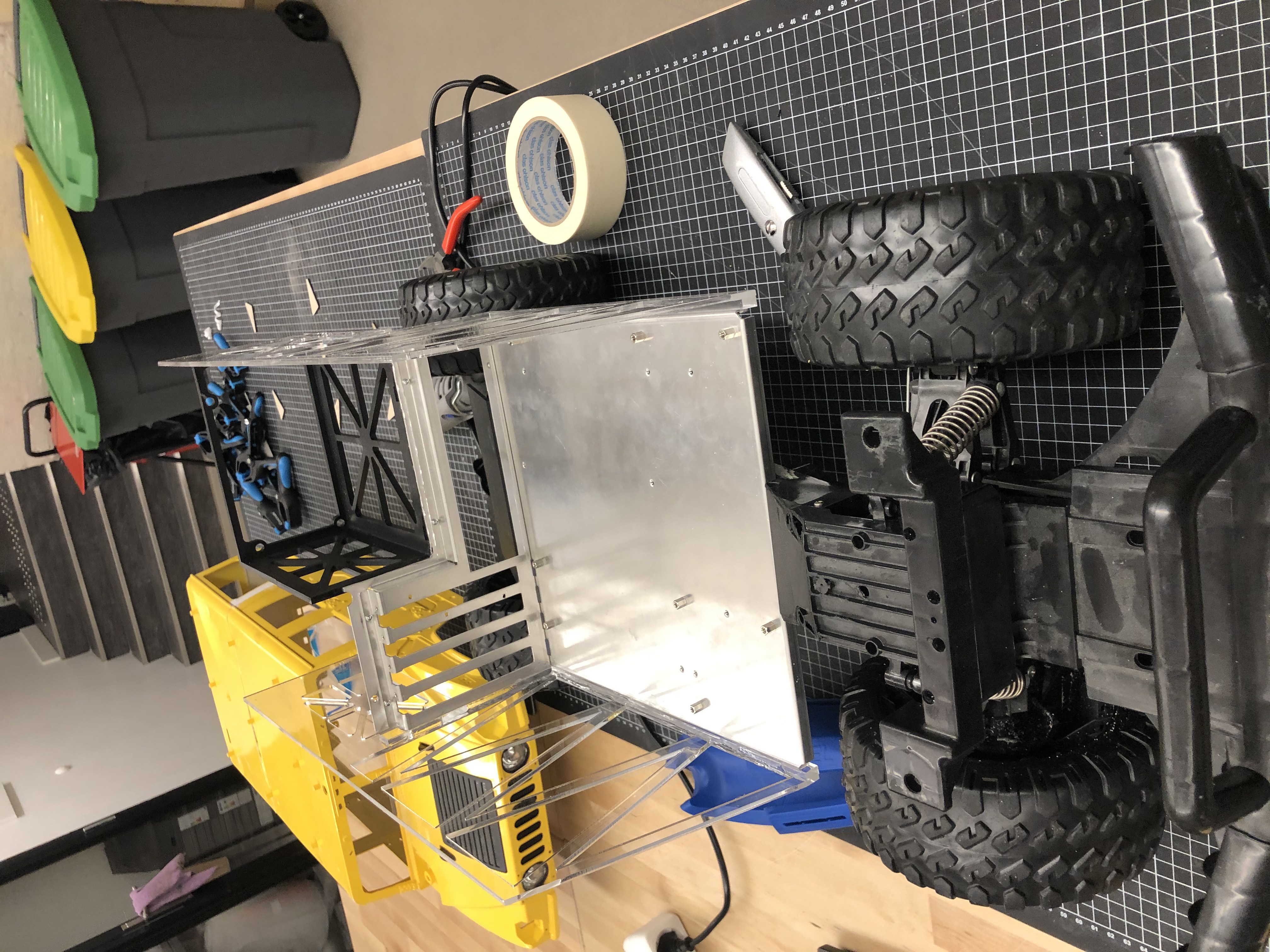

Videre fortsatte arbeidet med understellet til bilen, jeg kappet av motor og drivverk, limte på en liten plate bak (som skal fungere som en "guide" når man skal nå tilkoblinger på HK og skjermkort) samt en liten bit foran for å stive den opp litt

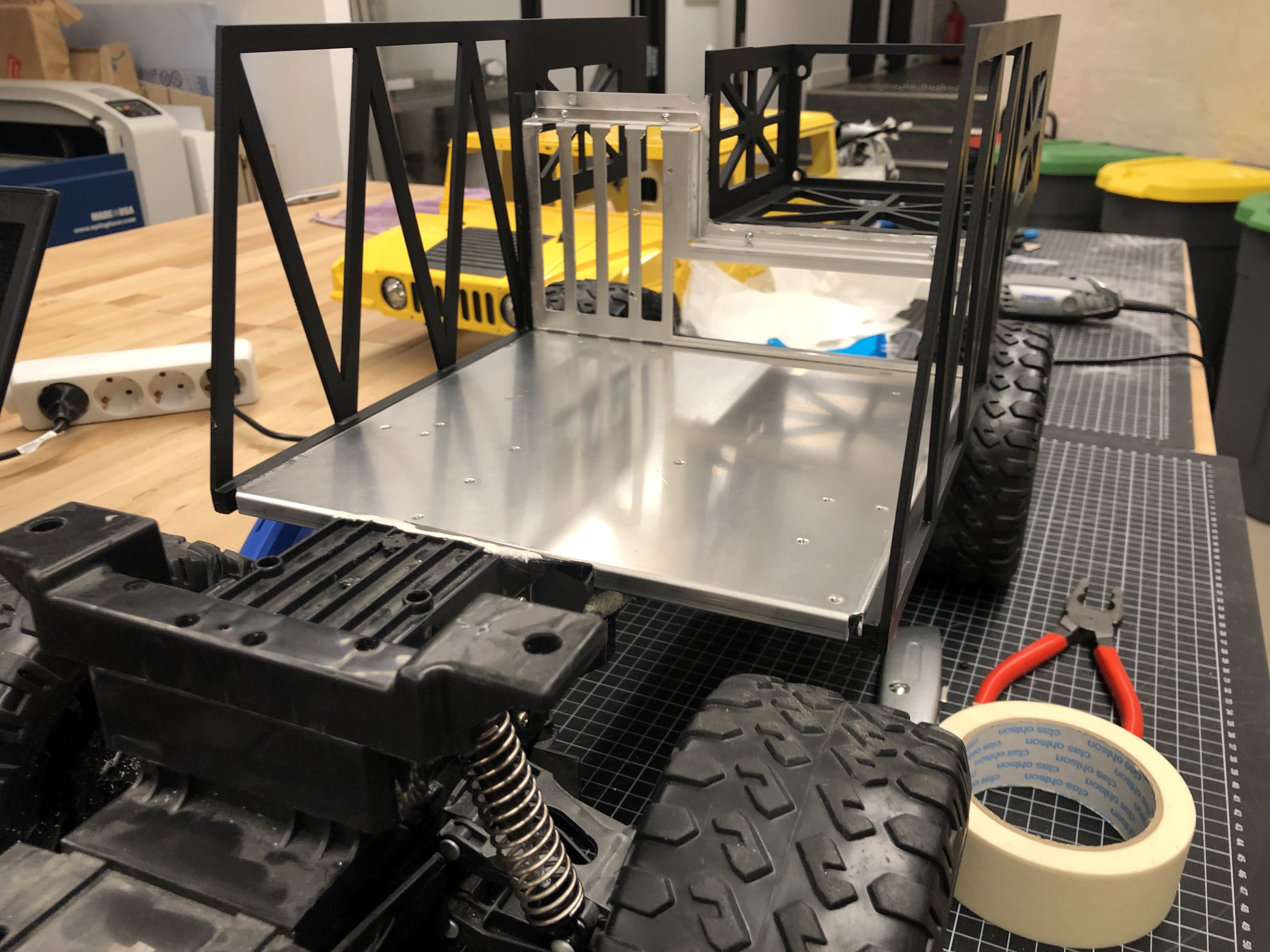

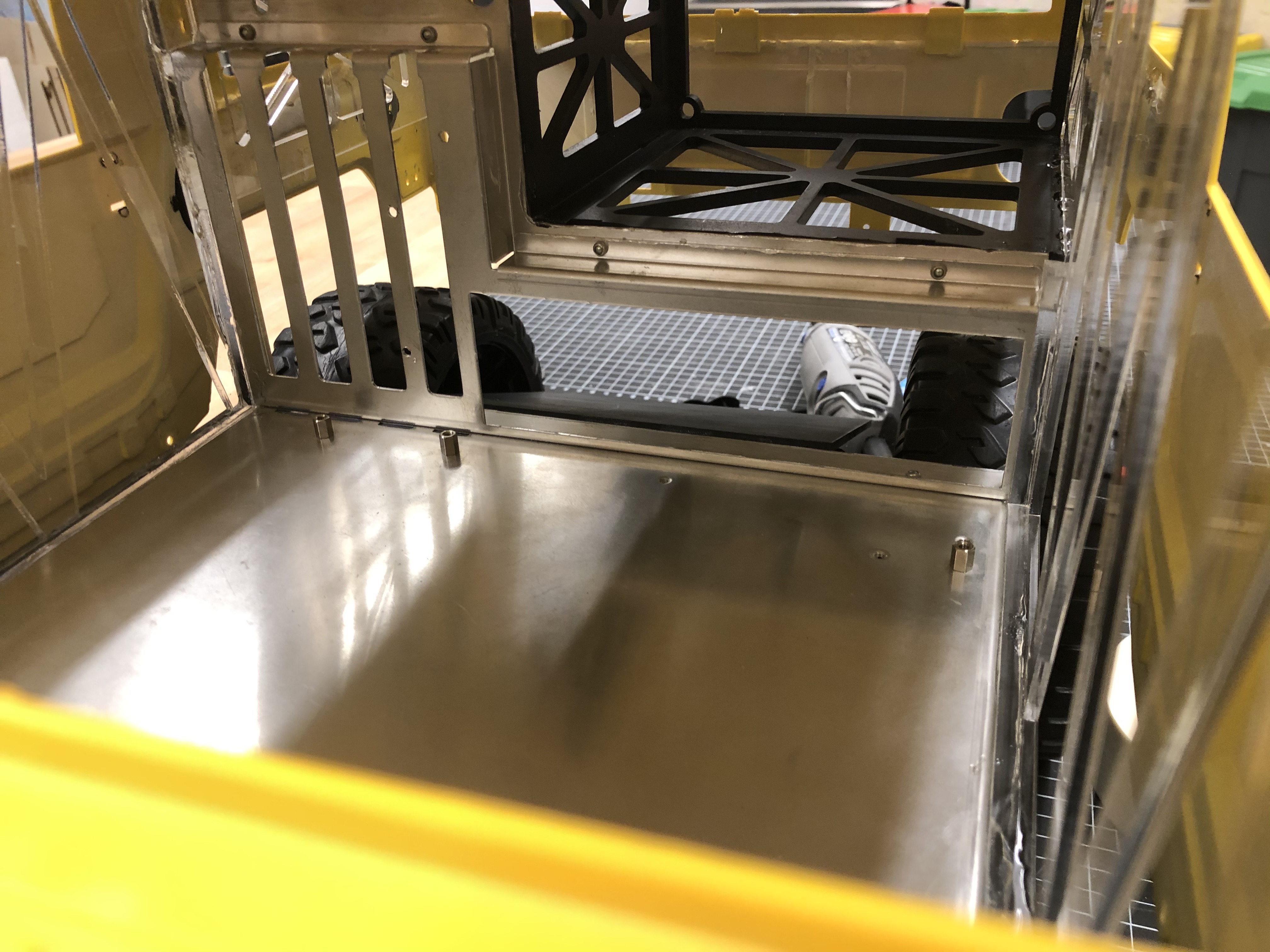

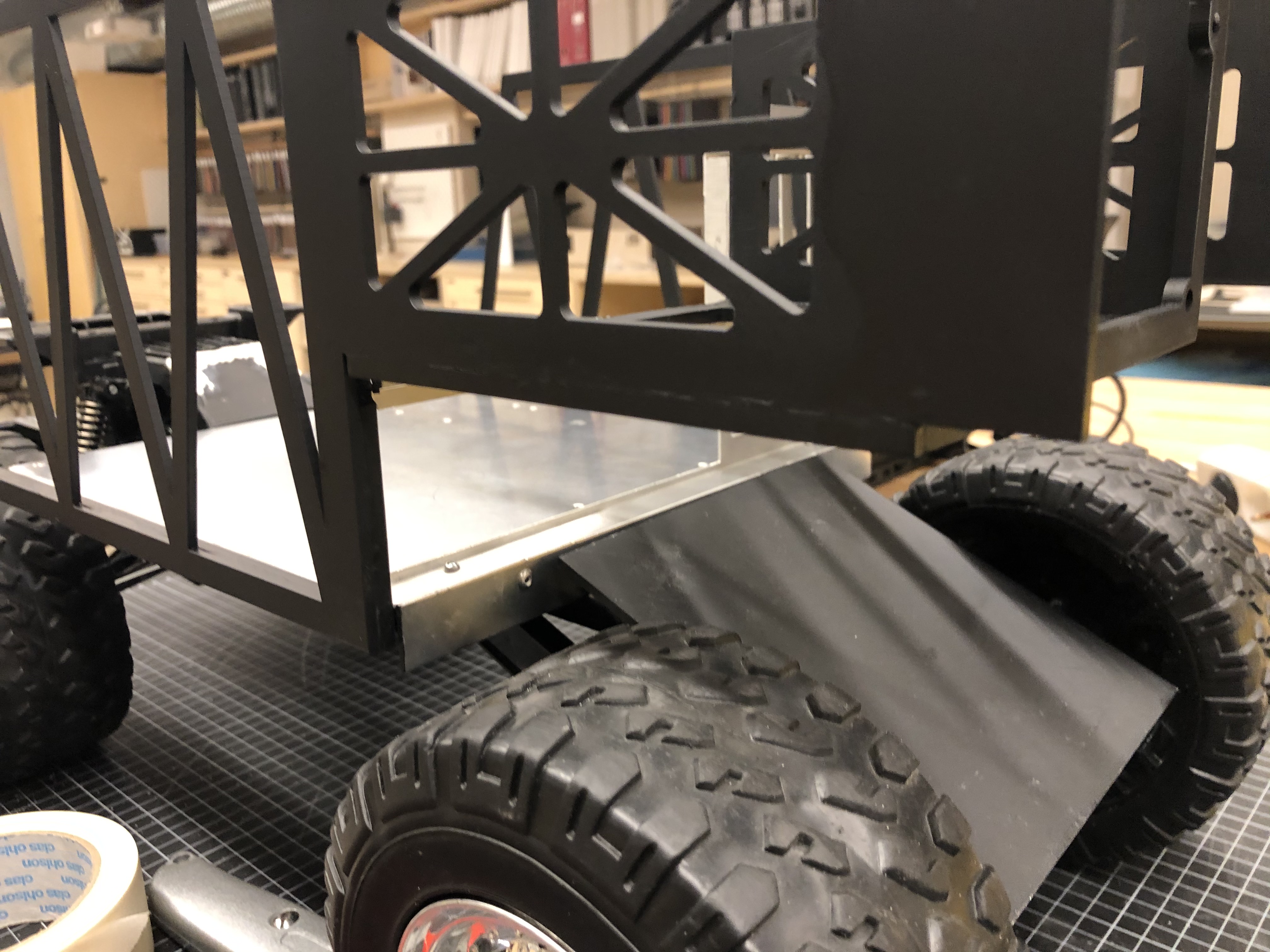

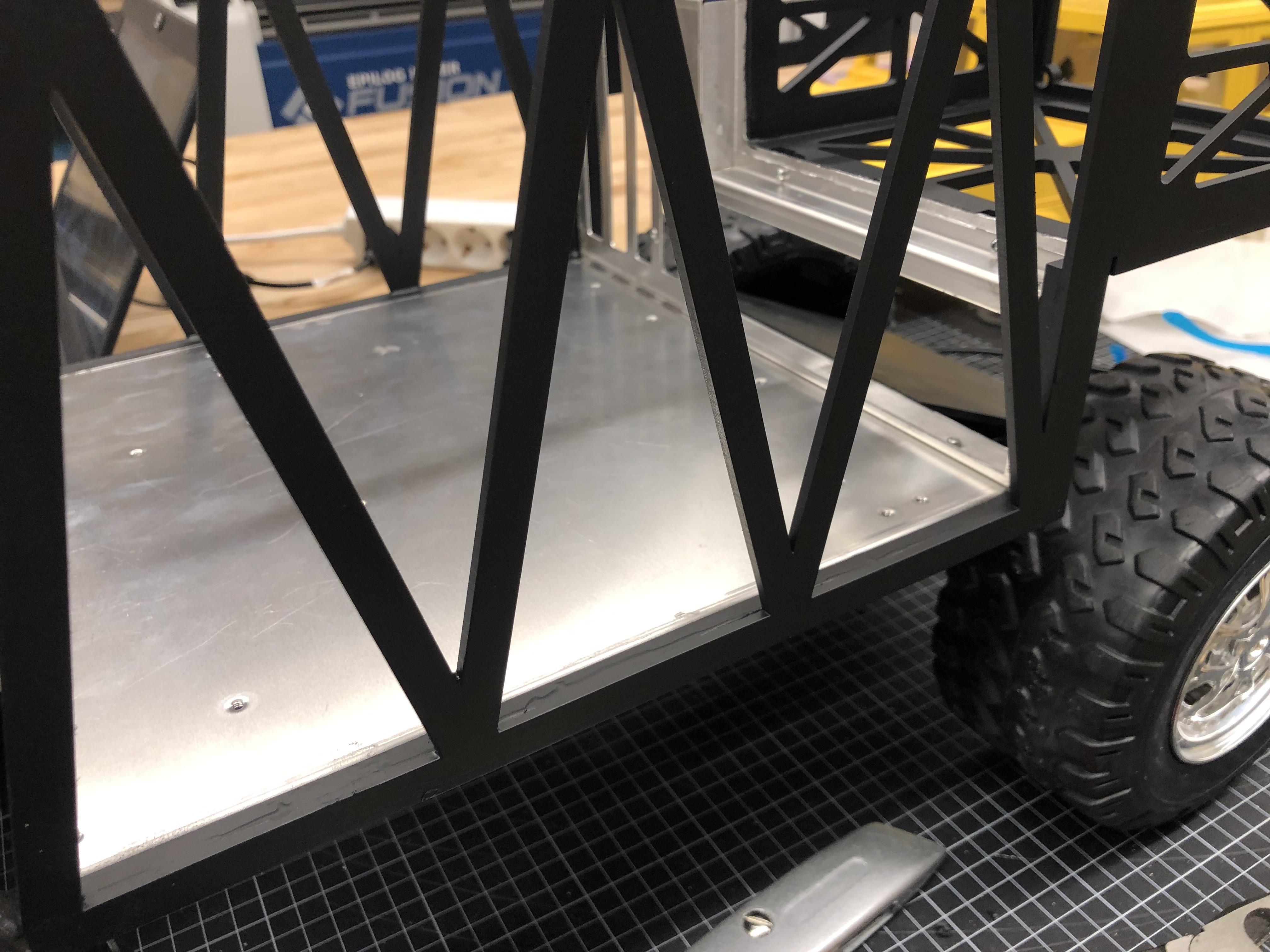

Etter det var tiden kommet til noen vanger, disse skal holde oppe radiatoren samt stive av hele konstruksjonen, disse ble laget på laseren av 3mm plexi for så limt fast i resten av konstruksjonen.





en liten test fit:



Hele greia ble maskert og lakkert i en nydelig sort.





Så der er vi nå, jeg forlater dere med ett "så langt kom jeg denne gangen" bilde,

Kommenter gjerne, kom med tilbakemeldinger, ris/ros tips og triks osv, og takk for oppmerksomheten.





Kommenter her: https://www.diskusjon.no/index.php?showtopic=1857076



-Skrollan

Endret 10. oktober 2019 av Skrollan

[Skrollan]

En liten update:

Radiator, vifter, griller og litt annet er bestilt:



Radiator: Magicool Hexa 720

https://www.techbay.no/product.html/magicool-radiator-2x3x120-45?category_id=199

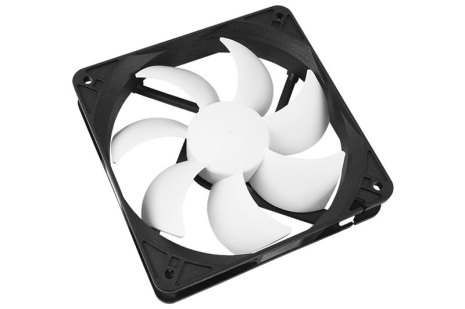

Vifter: Cooltek vifte, Silent Fan 120 PWM

https://www.techbay.no/product.html/cooltek-vifte-silent-fan-120-pwm-low-120x25?category_id=93

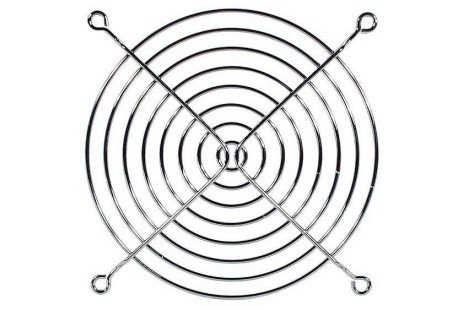

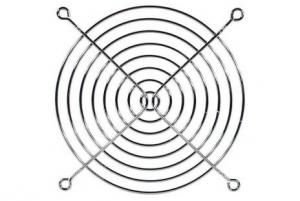

Viftegrill: Krom (godt gammeldags design, bringer meg tilbake til 2007)

https://www.techbay.no/product.html/viftegrill-120-mm-krom?category_id=17

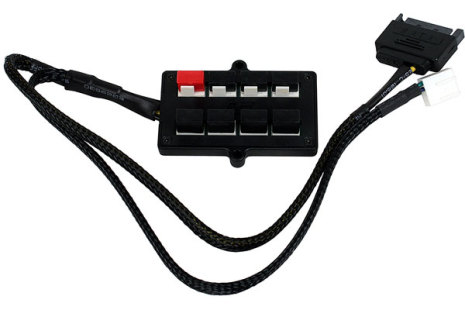

PWM splitter: Swiftech PWM splitter, 8 PWM kontakter, SATA strømtilkobling

https://www.techbay.no/product.html/swiftech-pwm-splitter-8-pwm-kontakter-sata-stromtilkobling?category_id=155





Kommenter gjerne



-Skrollan

[NULL]

En kald novemberdag for snart 12 år siden startet jeg og en kompis på ett prosjekt vi synes var veldig kult. ideen var såre enkel, bygg en PC inne i en radiostyrt bil. Bilen hadde vi fra før, hovedkort brett ble fjernet fra en gammel maskin, kappet opp og alt ble teipet sammen med gaffa og alt fungerte som det skulle (ish). her er forresten den opprinnelige arbeidsloggen: https://www.diskusjon.no/index.php?showtopic=860523&page=1&&do=findComment&comment=9884039



Ganske imponerende!  ;-)

[Skrollan]

UPDATE!!

Etter en veeeeldig lang pause har jeg jobbet vannvittig mye på hummeren.
jeg har jobbet med den 5 - 6 dager (fordelt over ett par uker) så her blir det mye å se på.

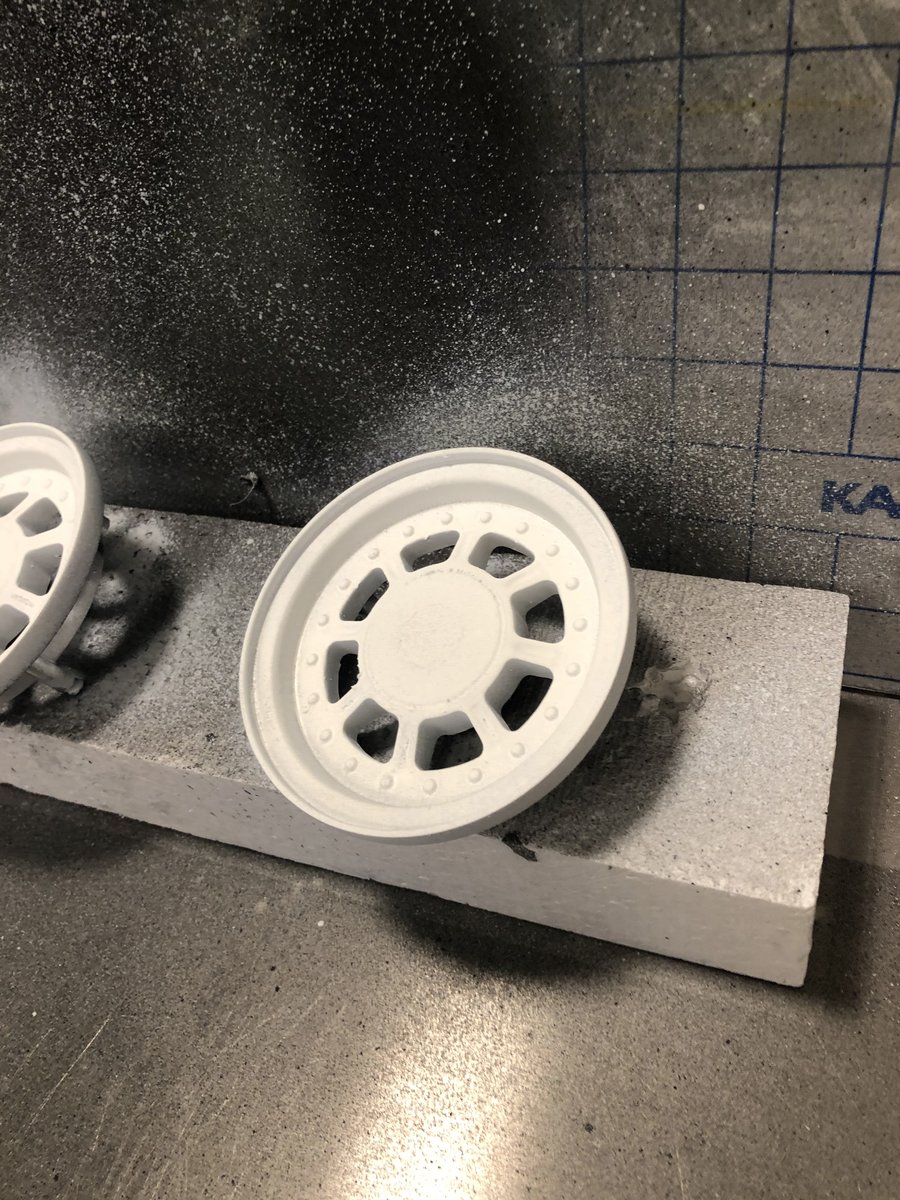

Jeg startet med å lakkere felgene, de som mye annet blir hvite:

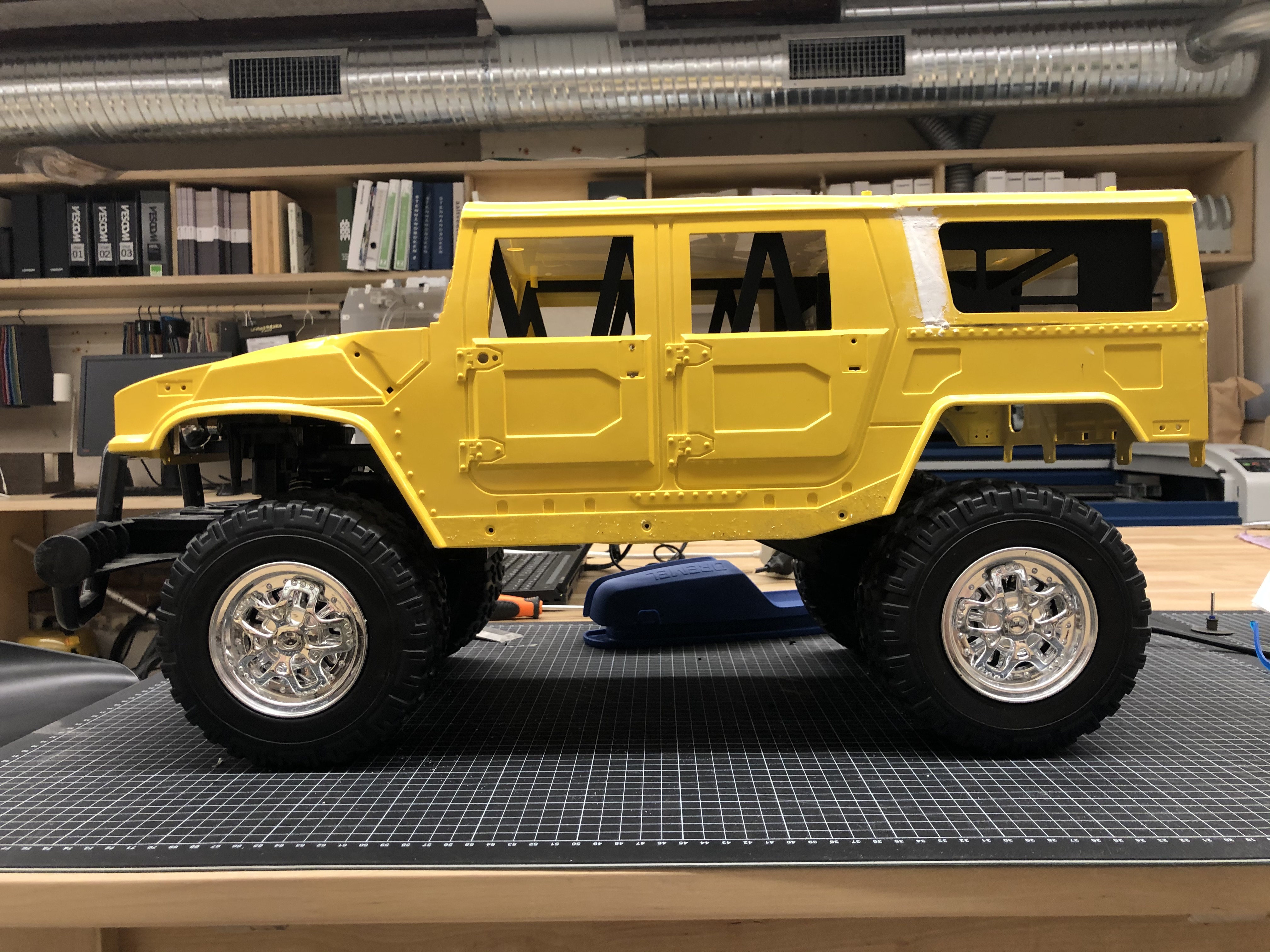

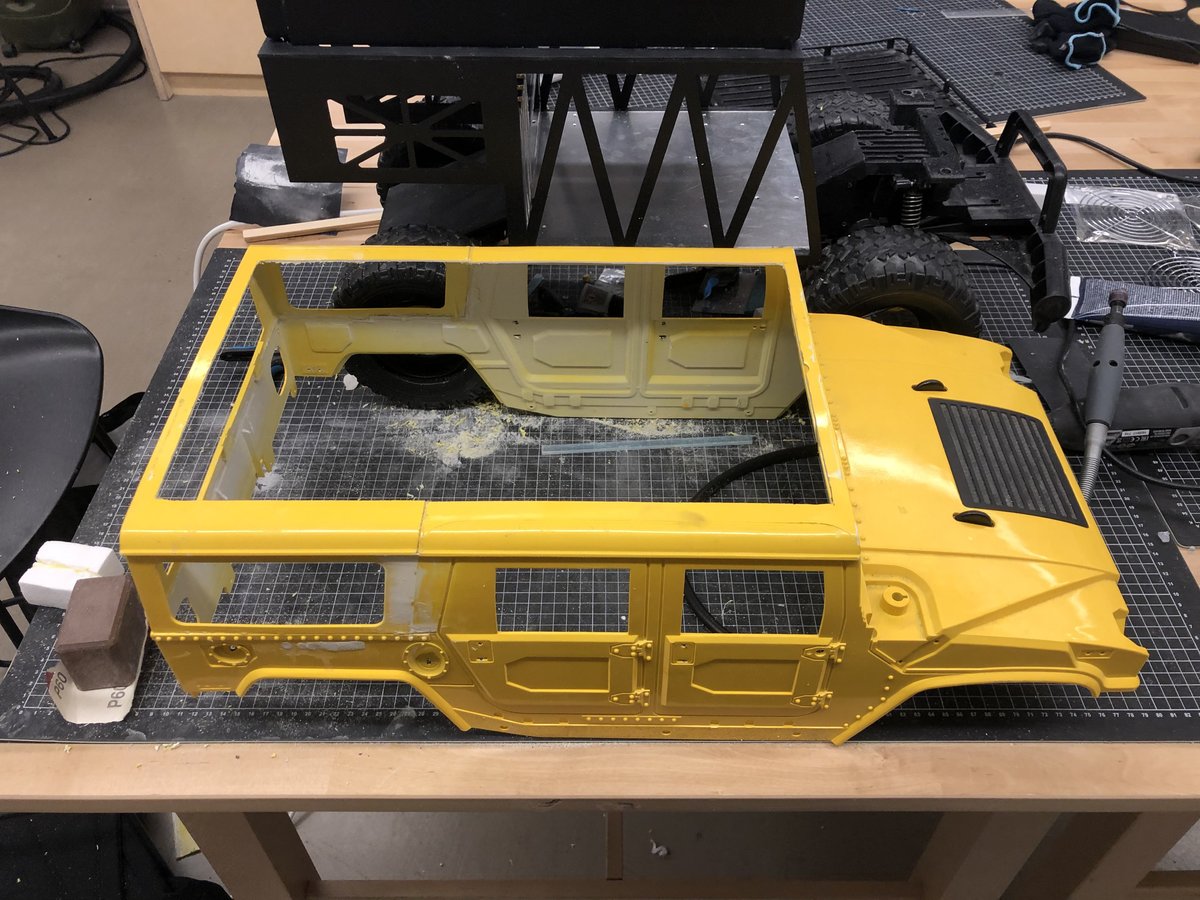

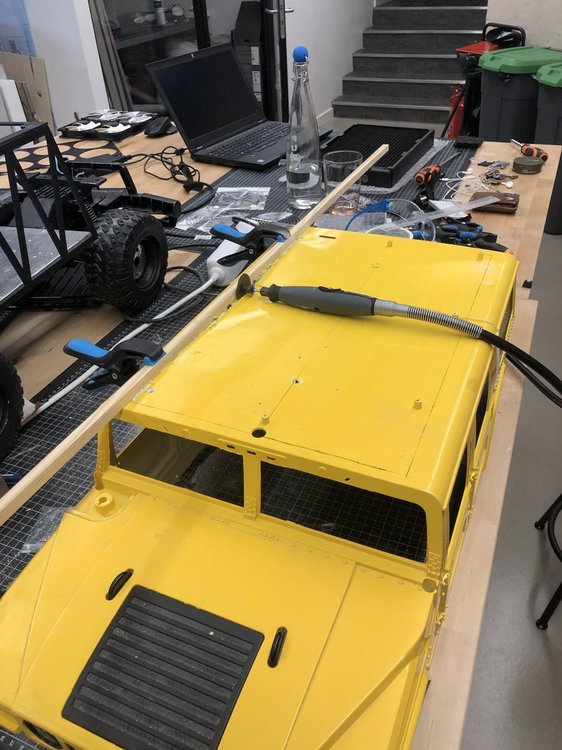

Etter det begynte det skumle, kutte opp taket på den fine Hummeren:

Men det gikk egentlig ganske greit ? :

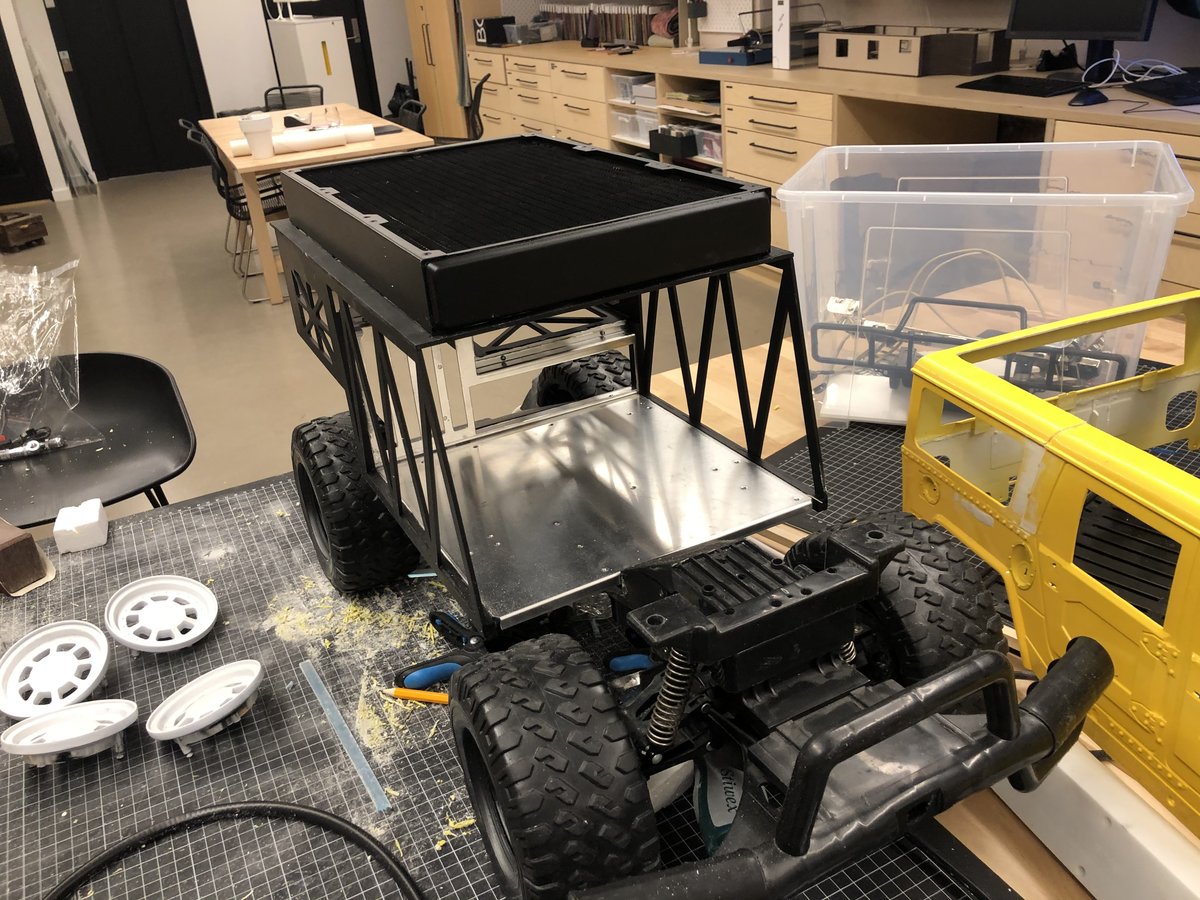

Montering av radiatoren (som forøvrig VEIER ETT TONN!) :

så var det bare å krysse fingrene for at alt passer (spoiler: det passet):

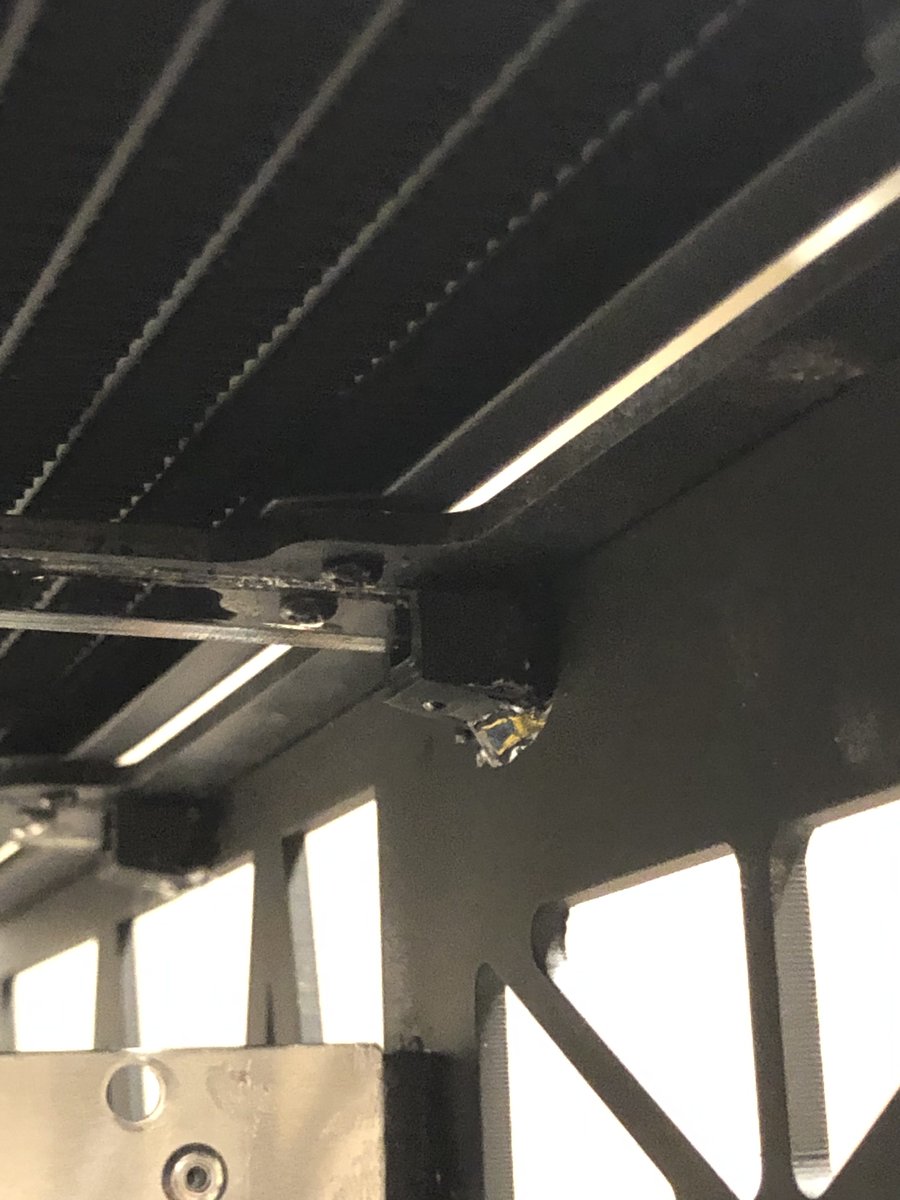

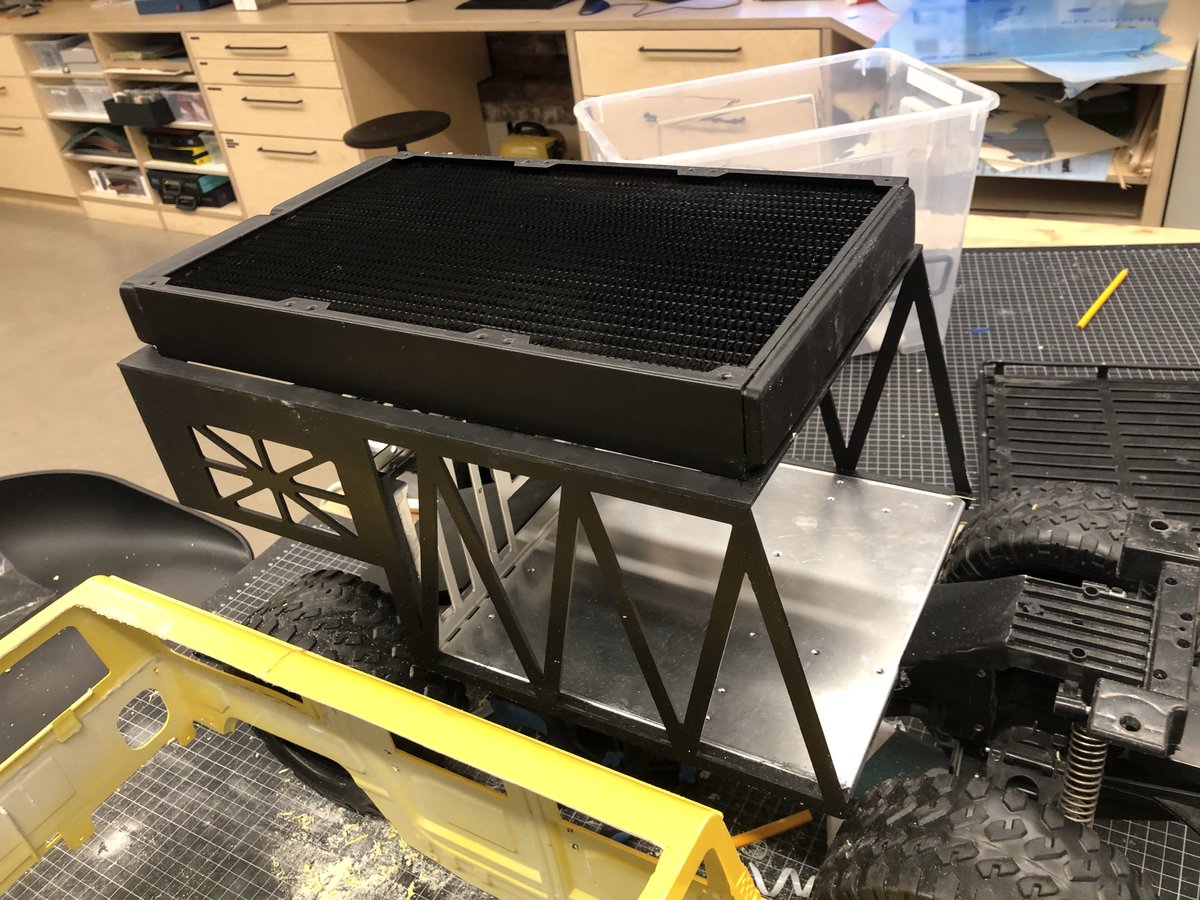

radiatoren ble montert med noen 3D printede holdere som passet inn i noen skinner jeg limte på undersiden av platen som holder radiatoren:

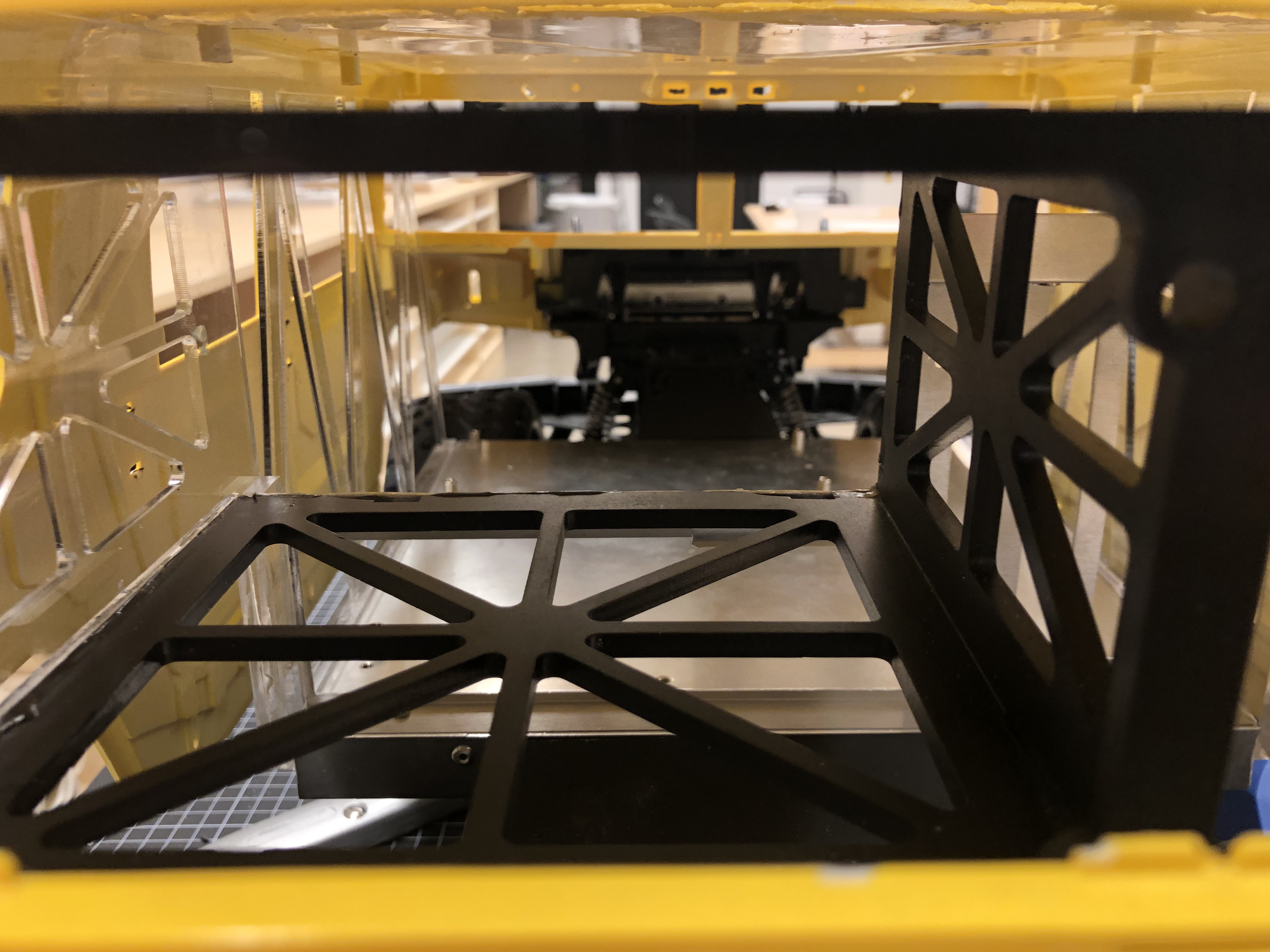

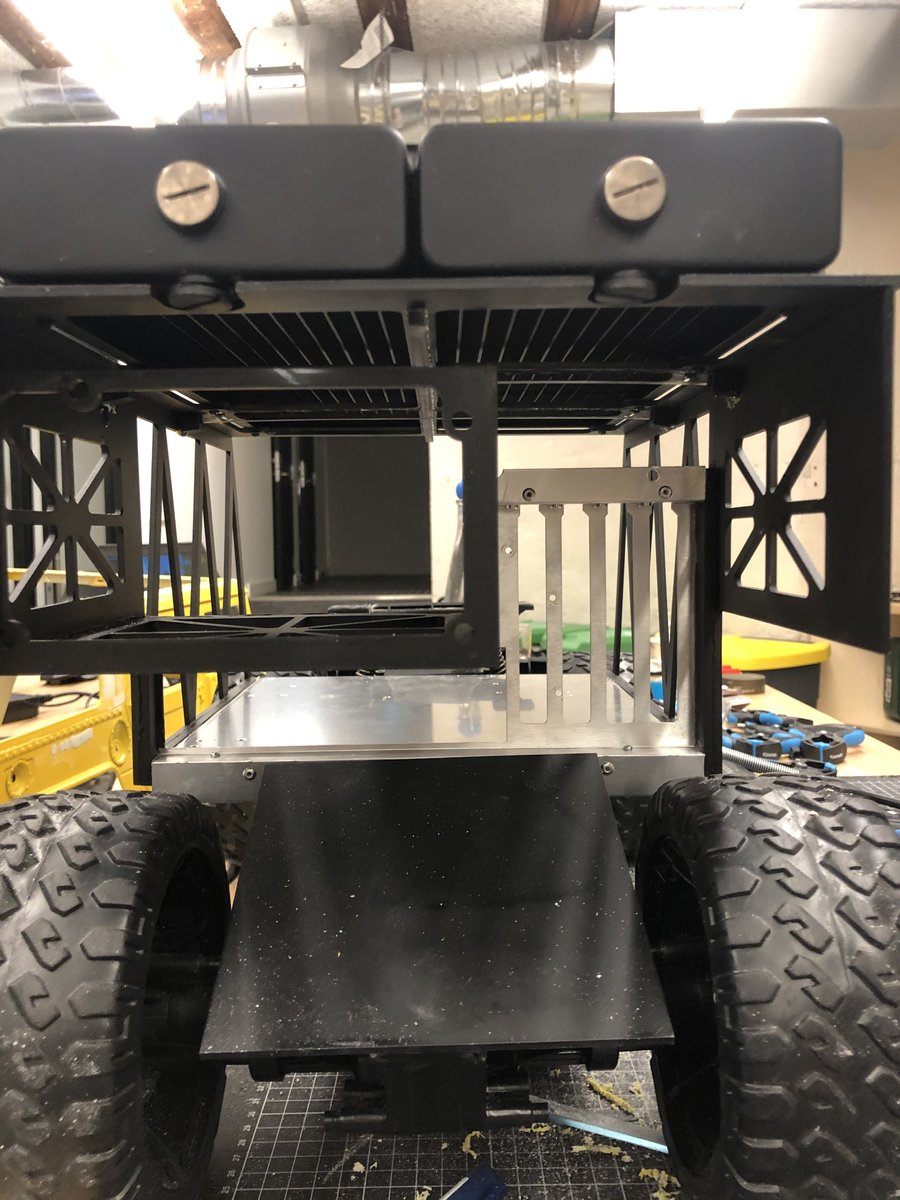

Begynner å se bra ut med det indre hvertfall:

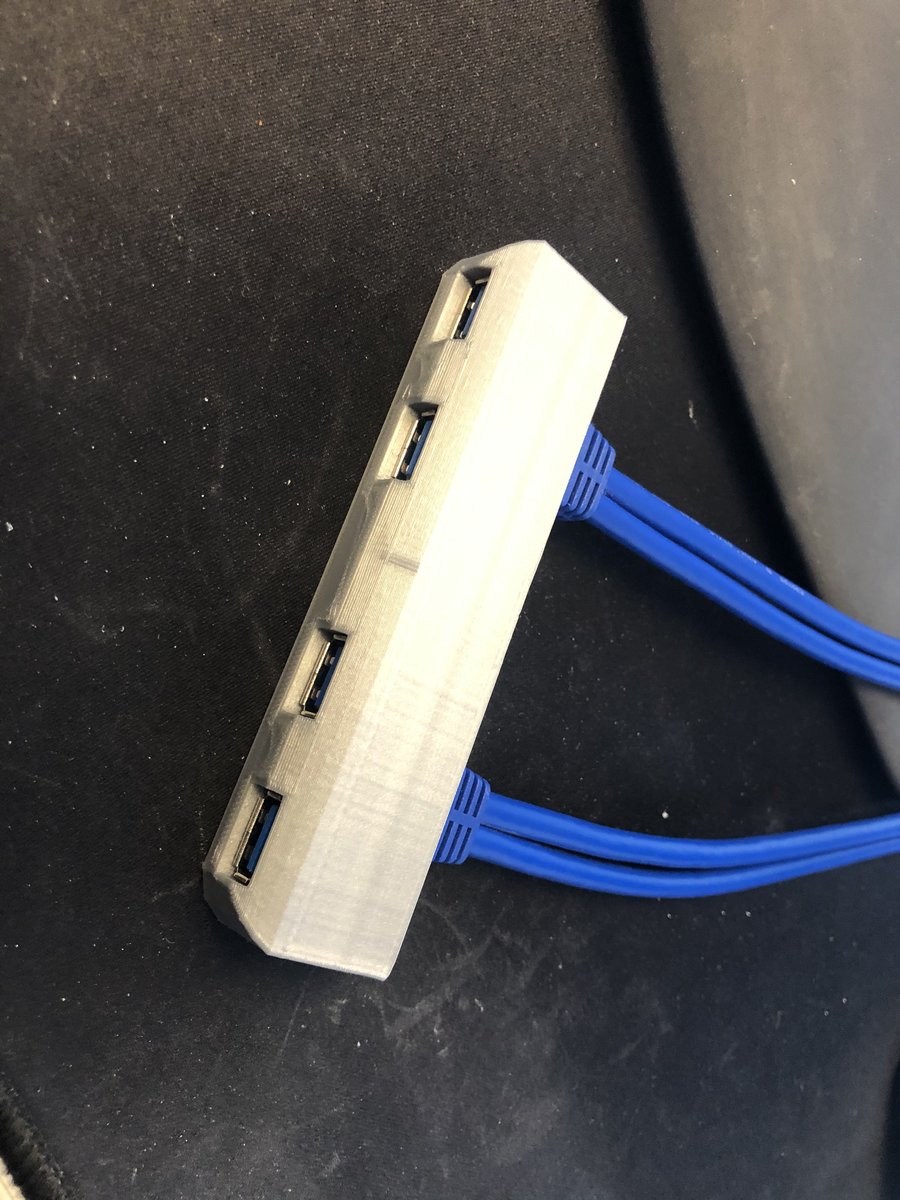

Videre 3D printet jeg en holder for USB kontakter som skal monteres i front:

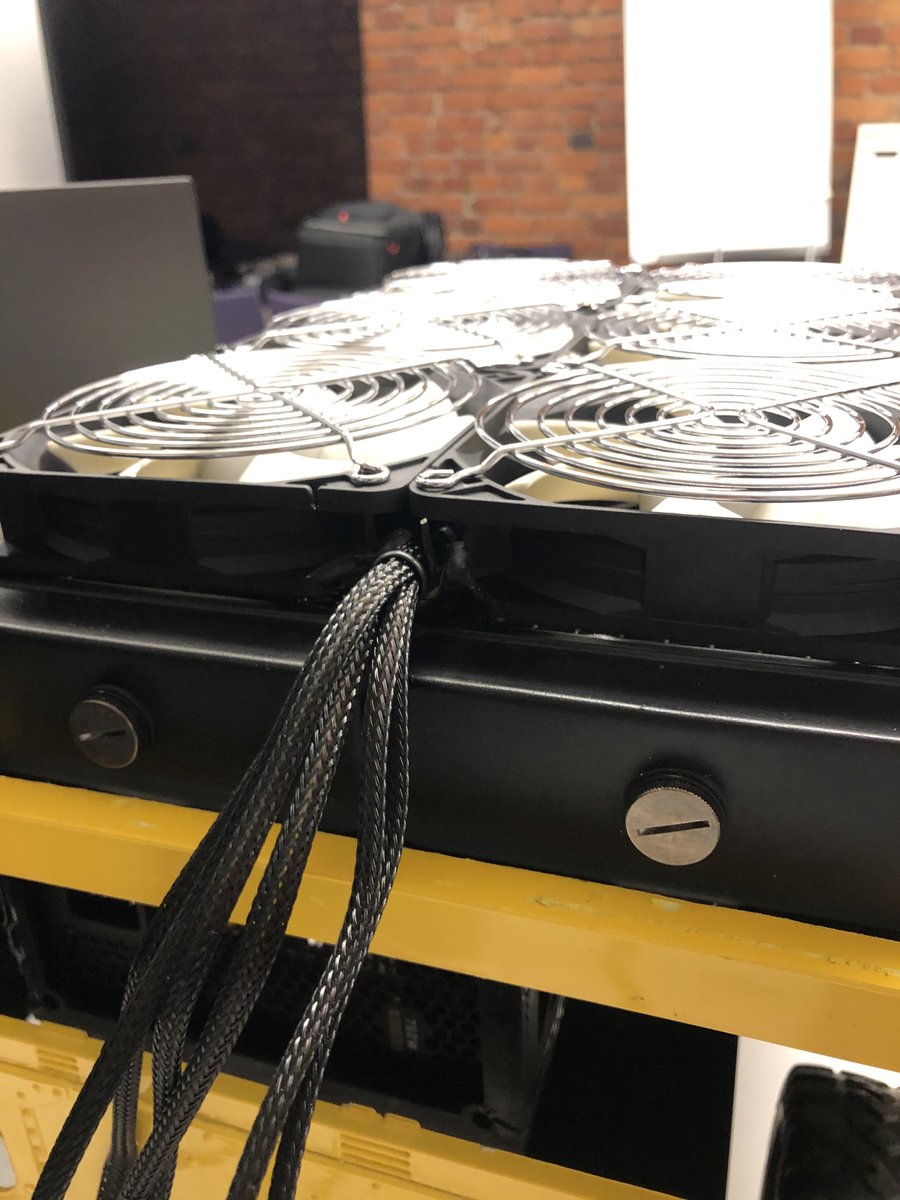

Her ser vi hvordan alle ledningene fra viftene routes inn bak:

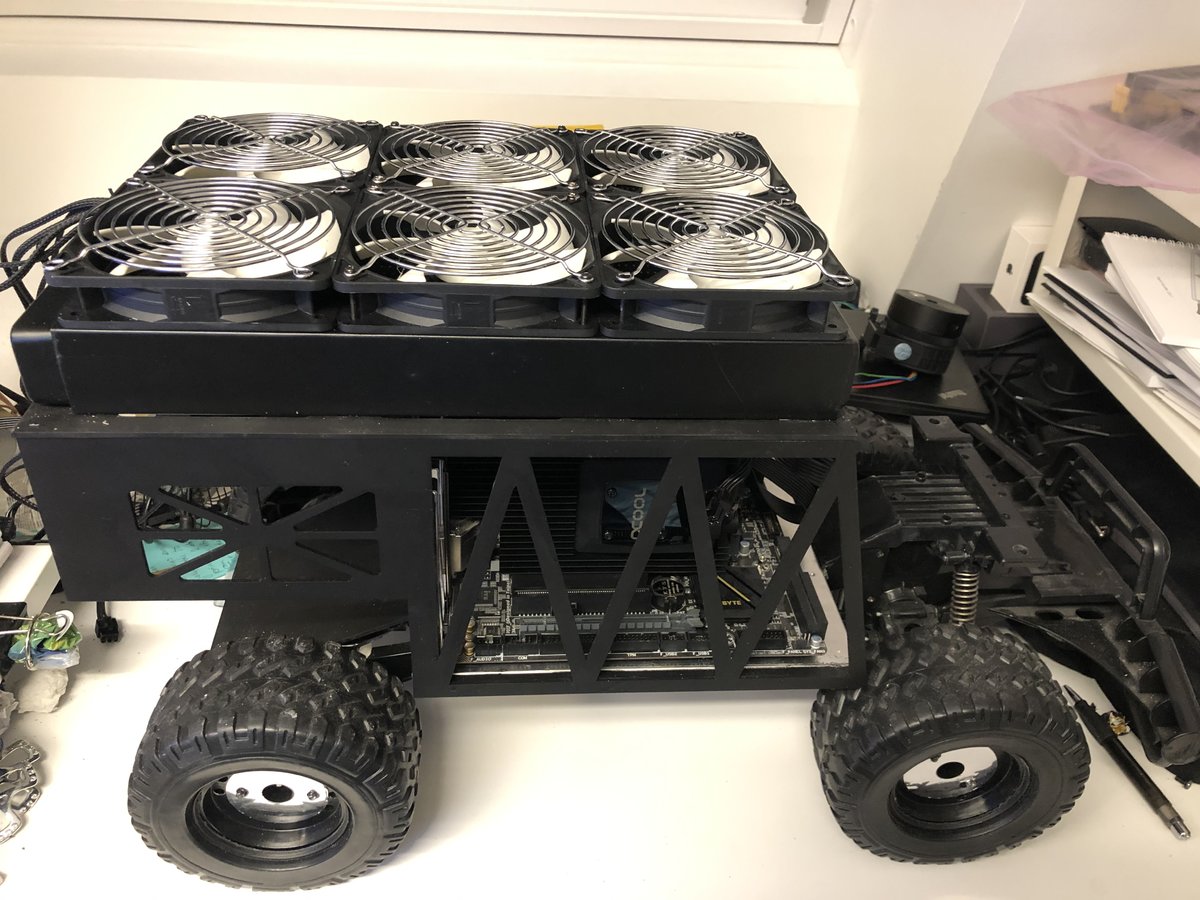

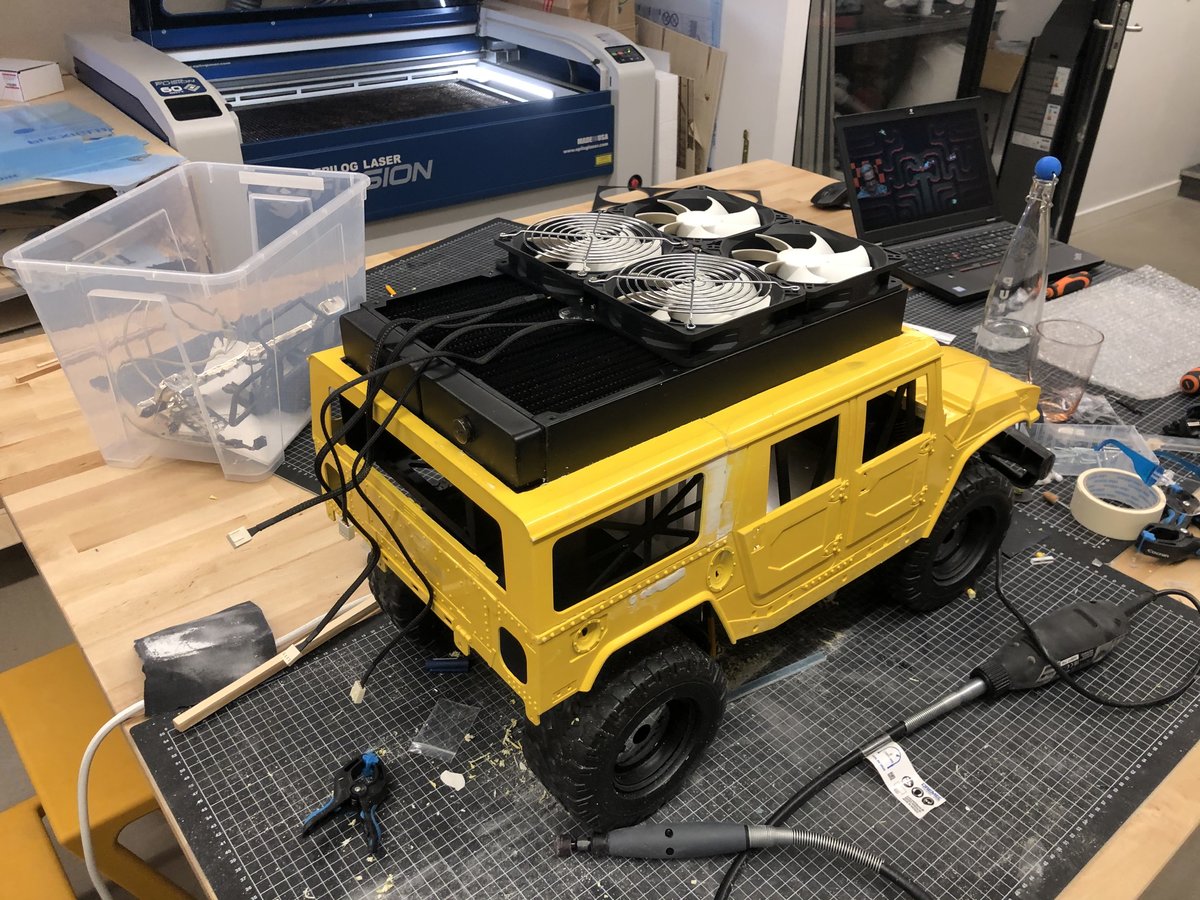

Og hele radiatoren med vifter:

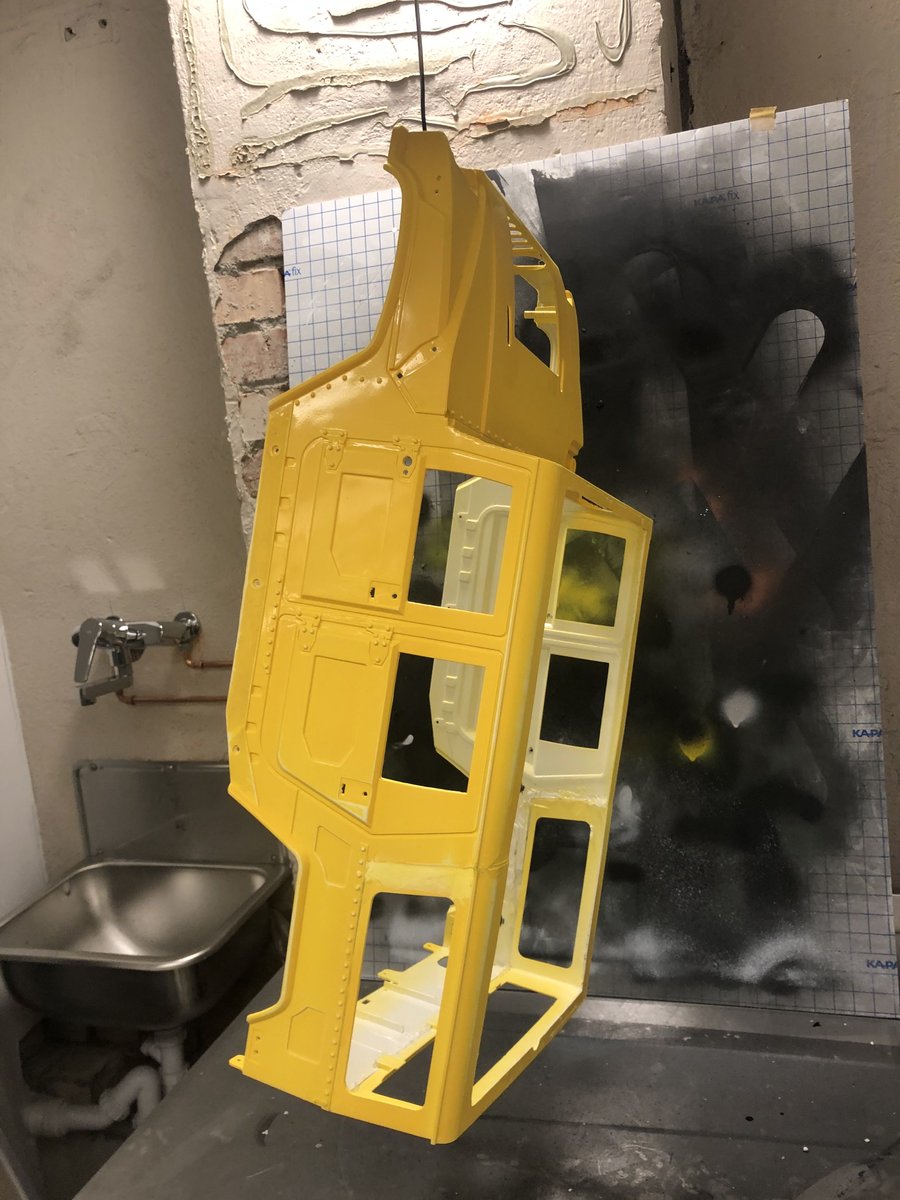

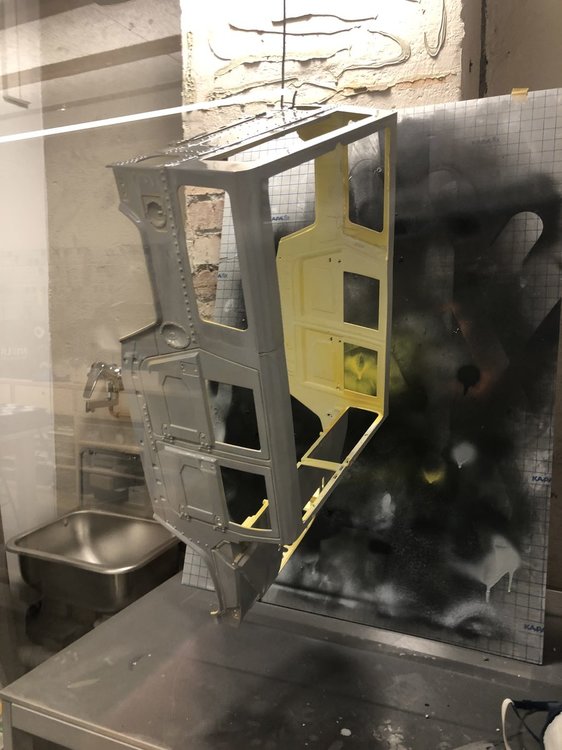

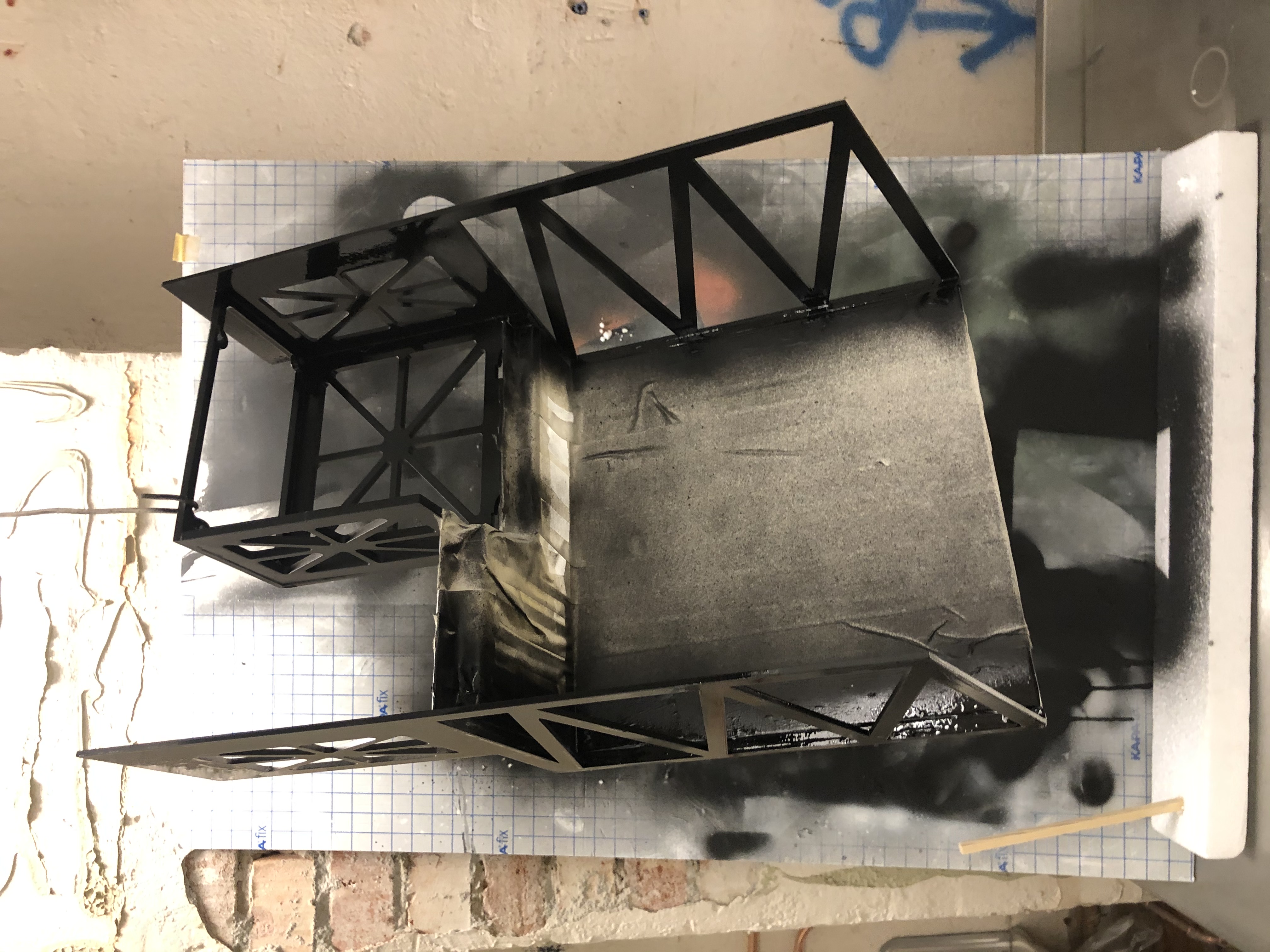

Så var det lakkering:

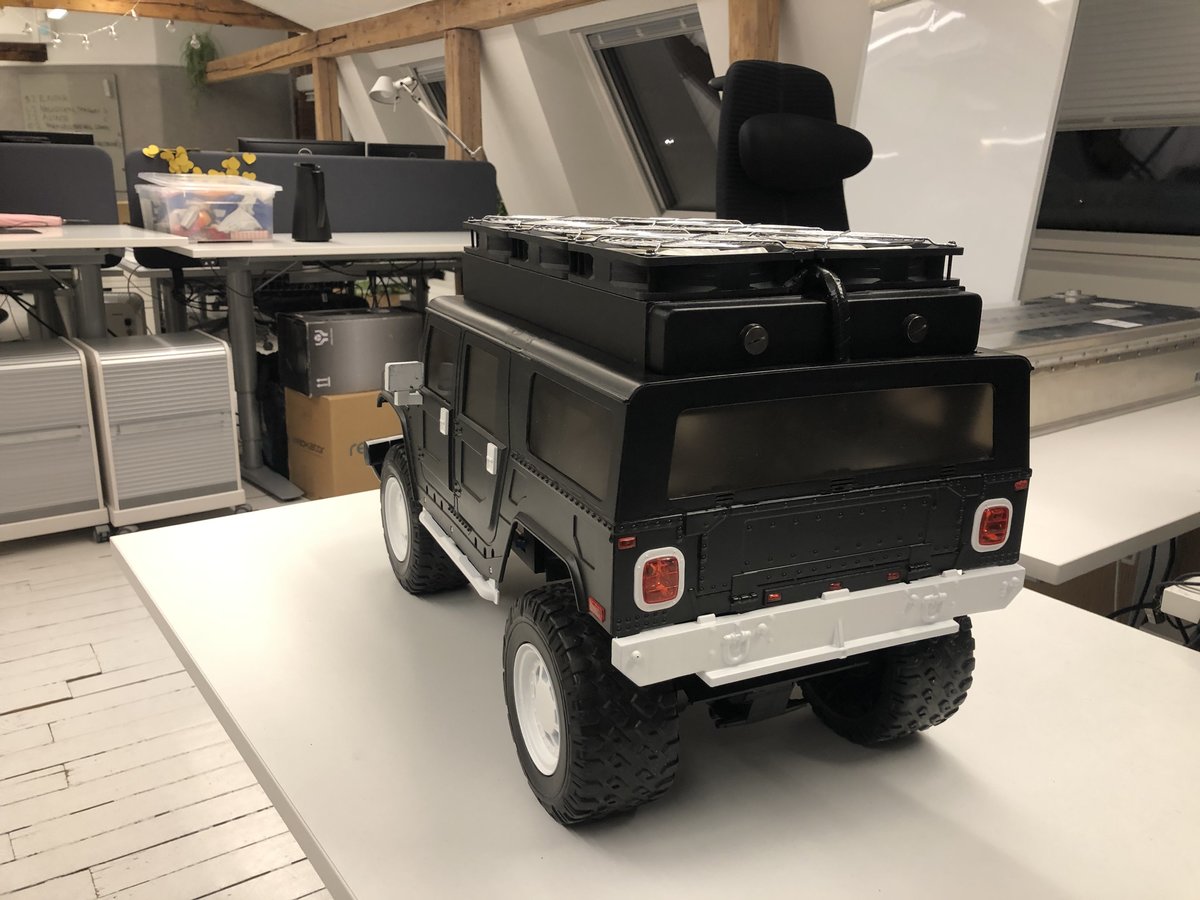

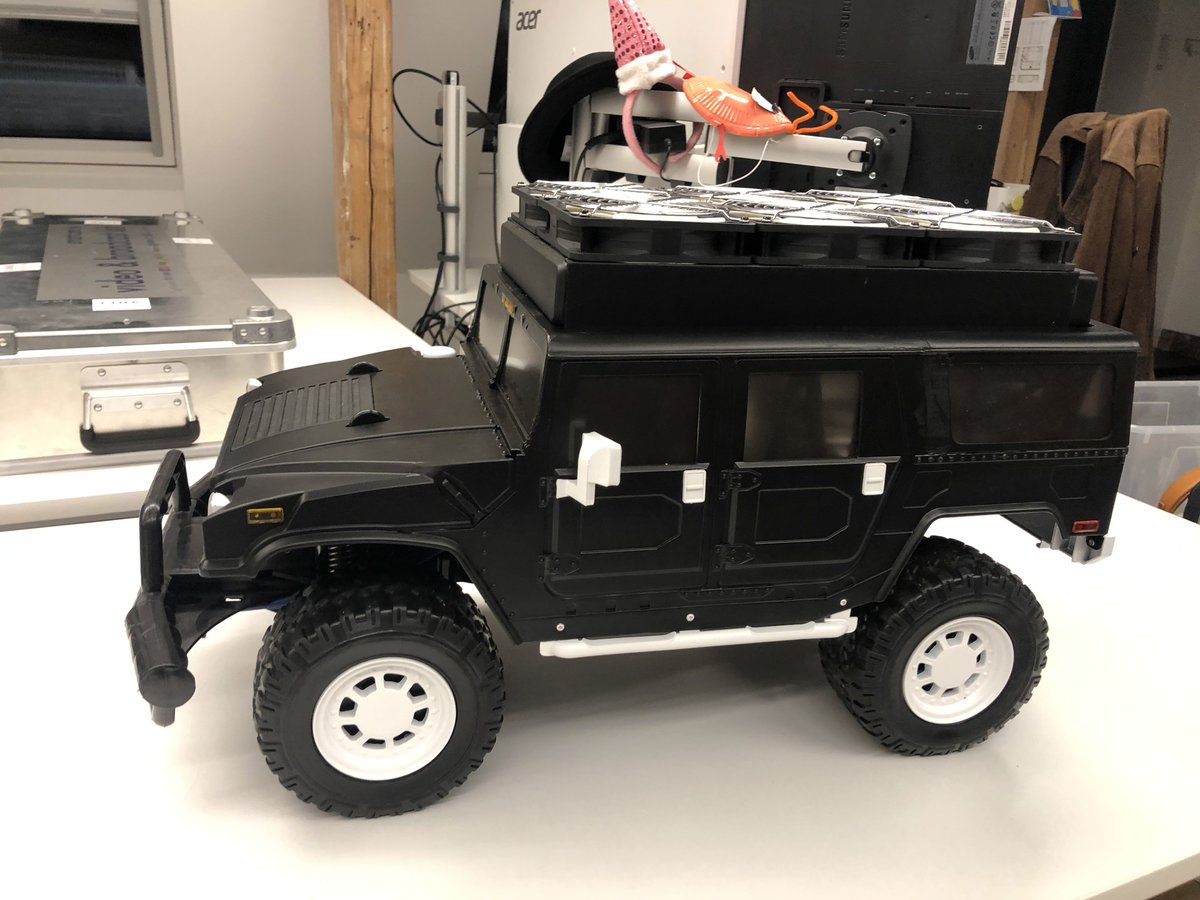

og sånn ble skallet (3 lag grunning og 5 lag matt svart lakk, ble ikke 100% men det går):

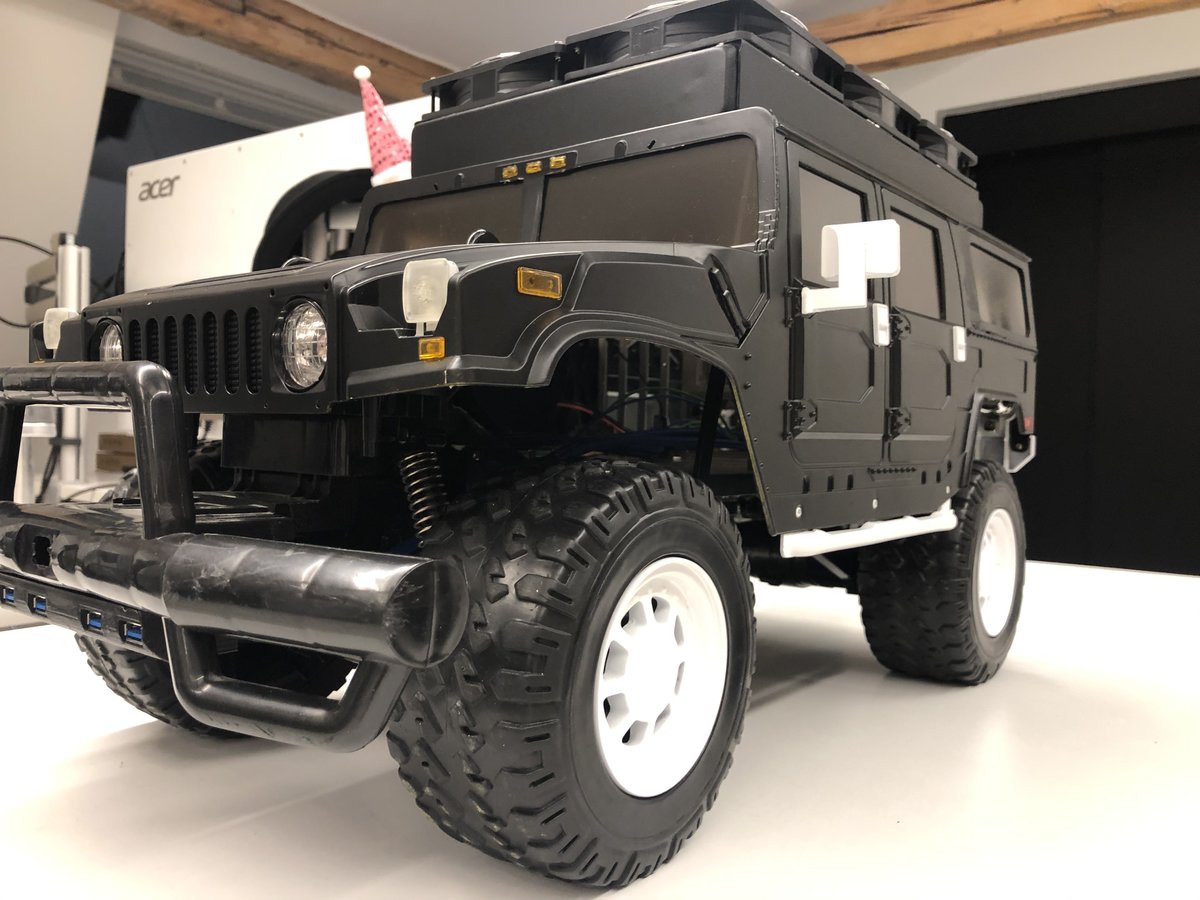

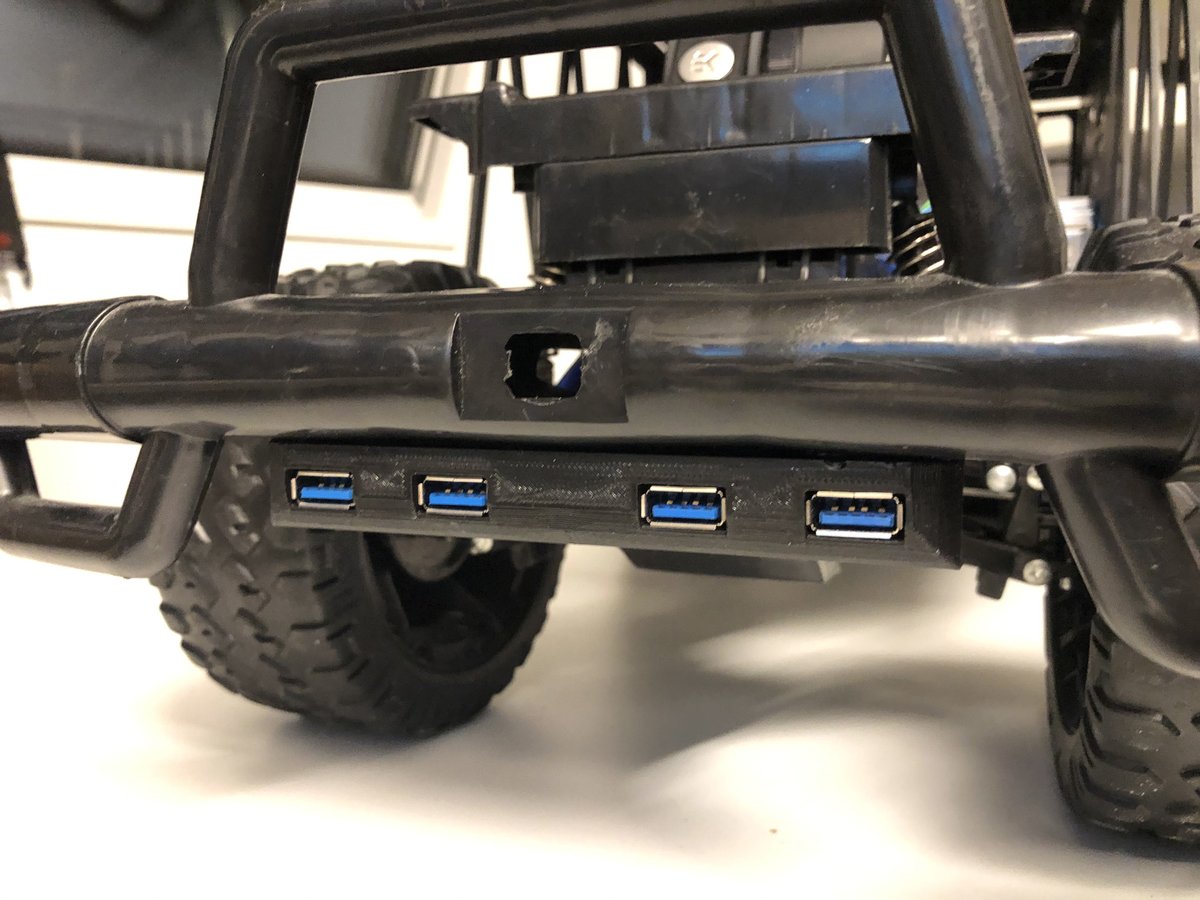

USB holderen ble lakkert og montert:

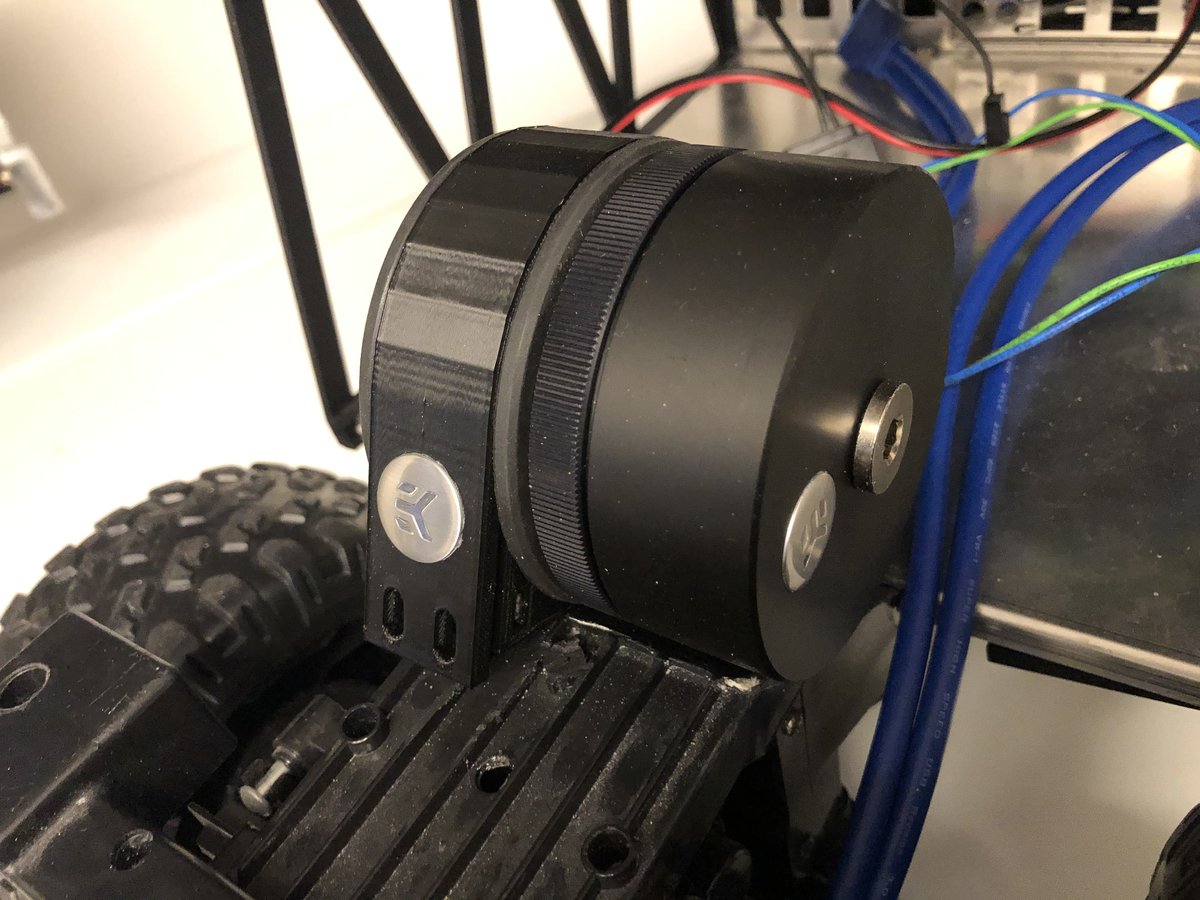

3D printet en holder for vannpumpa (limte så klart på EK merket på holderen):

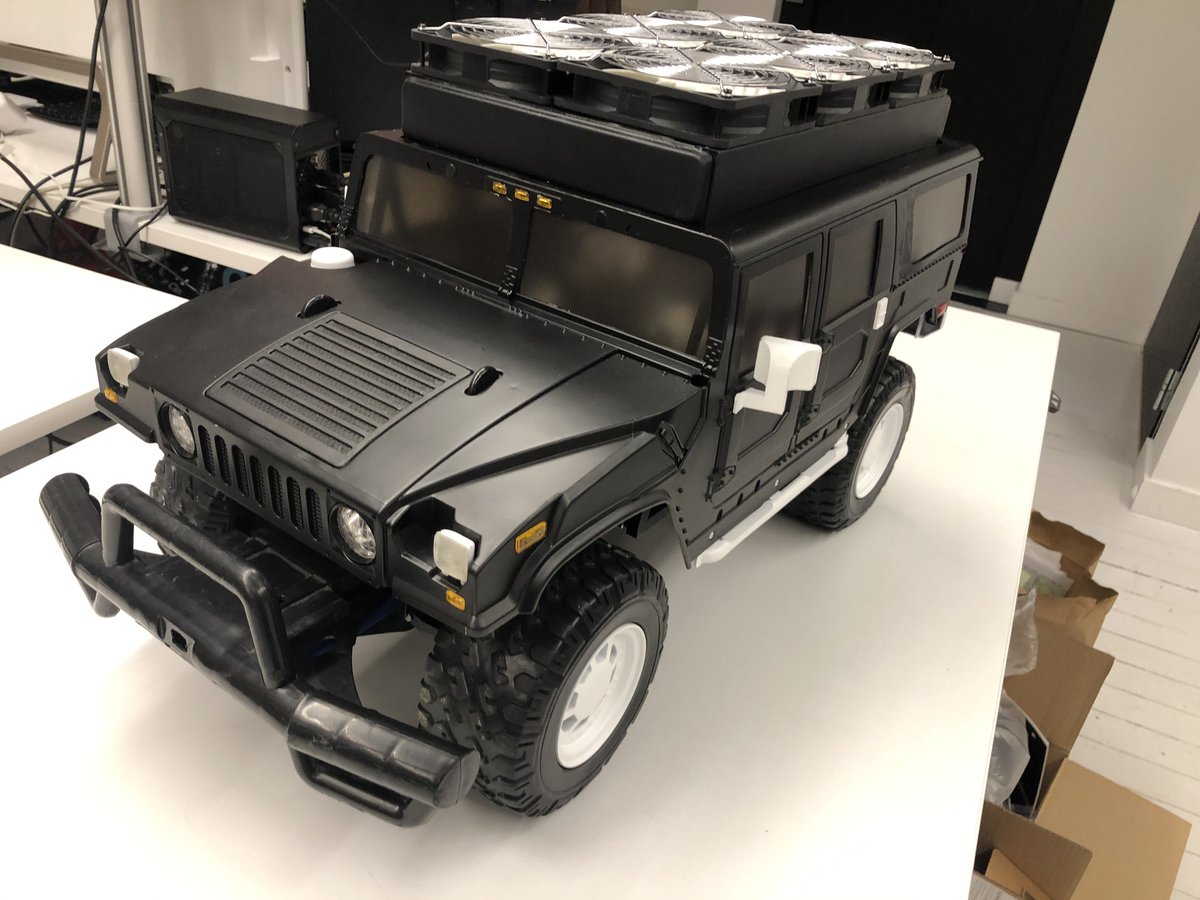

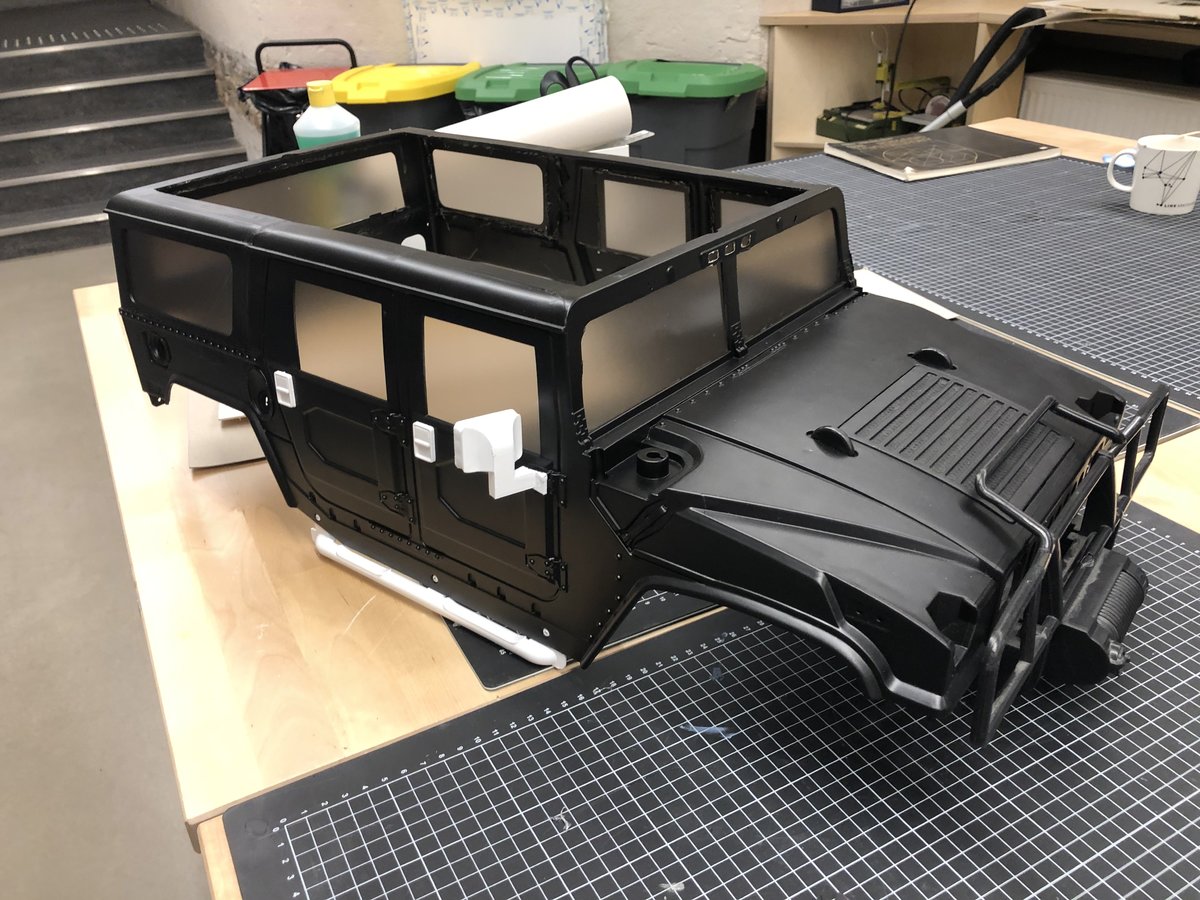

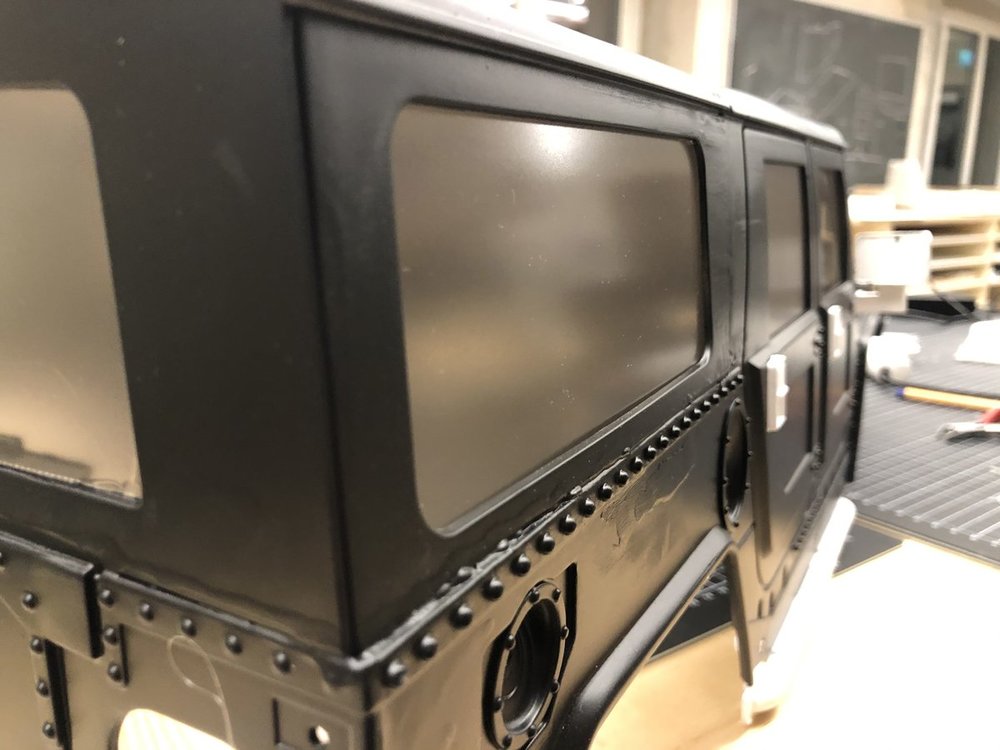

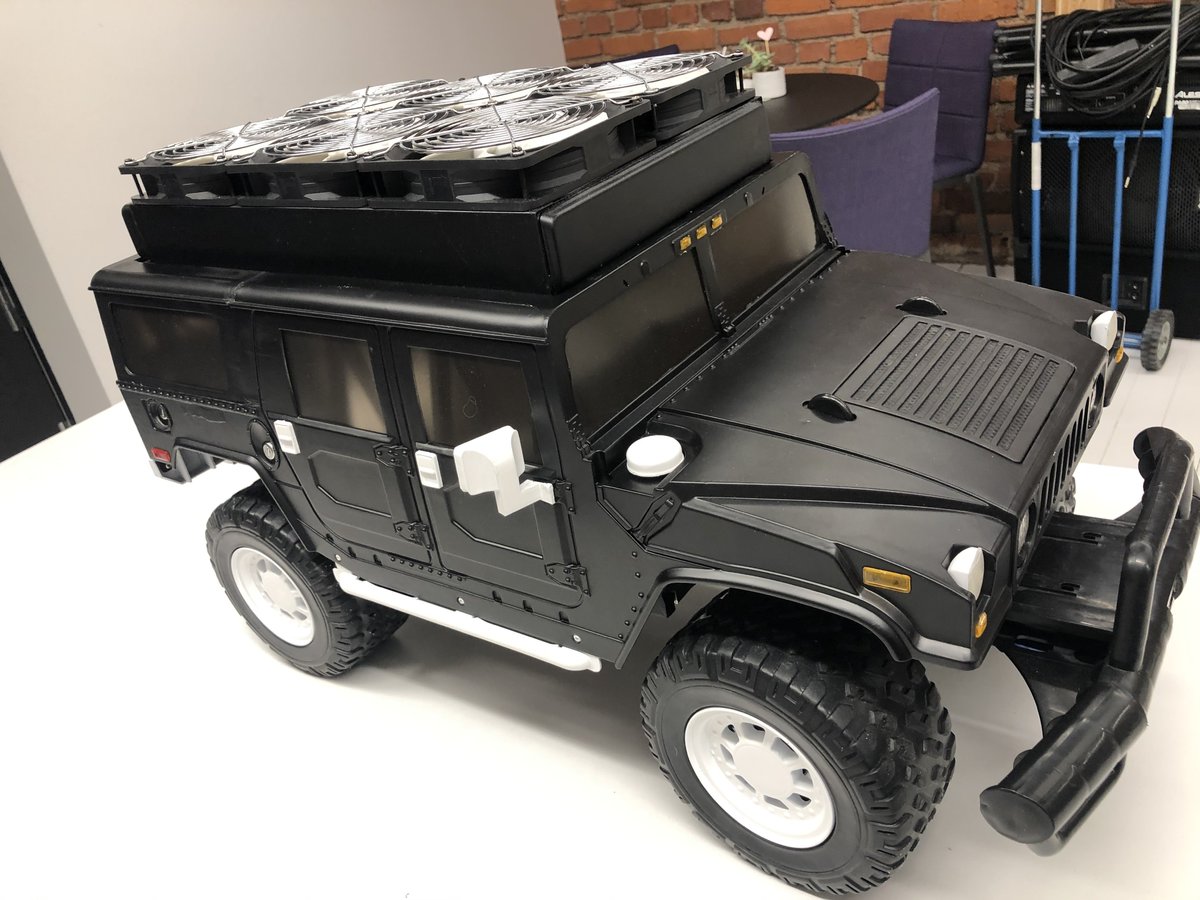

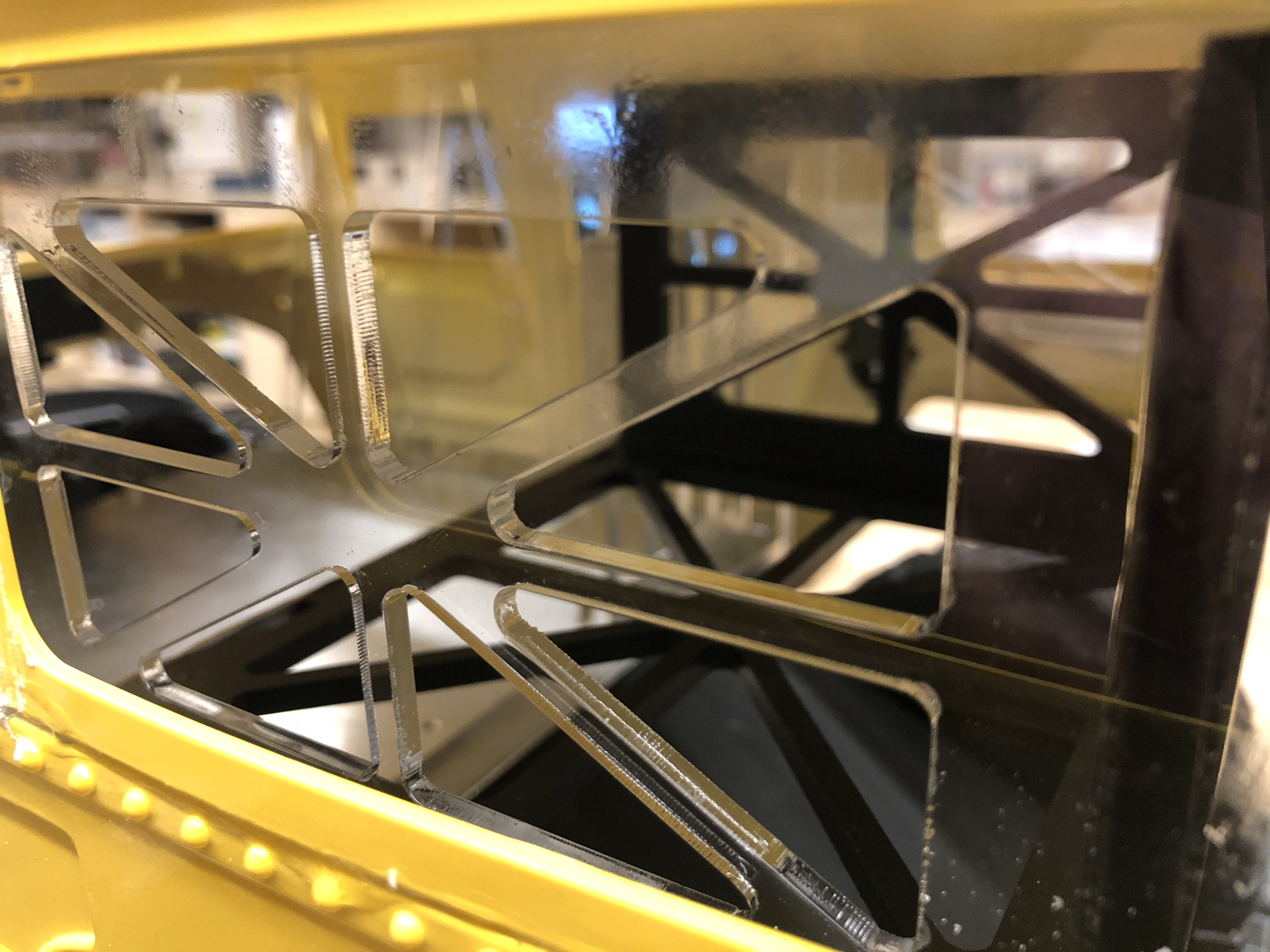

så noen teaser bilder, vinduene ble laserkuttet ut av noe matt svart akryl vi hadde liggende:



Så, hva gjenstår?
 - LEDs i alle lys, front, bak og blinklys,
 - LED strips under bilen
 - kable opp start og reset knapper
 - Bygge selve PCen med vann osv
 - sikkert noe annet som jeg ikke kommer på nå.



Som alltid, kommentarer er hjertelig velkommen Her



Endret 28. januar 2020 av Skrollan
