[Løst] Oppkobling av platetopp

[Deltiden]

Hei!



I forbindelse med innflytning i ny leilighet har jeg gått til innkjøp av en Samsung platetopp NZ64H37070K(http://www.lefdal.com/product/hvitevarer/platetopp/NZ64H37070K/samsung-induksjonstopp-nz64h37070k)



Stikkontakt i veggen er allerede montert med en tilhørende ovn, og en til platetoppen.

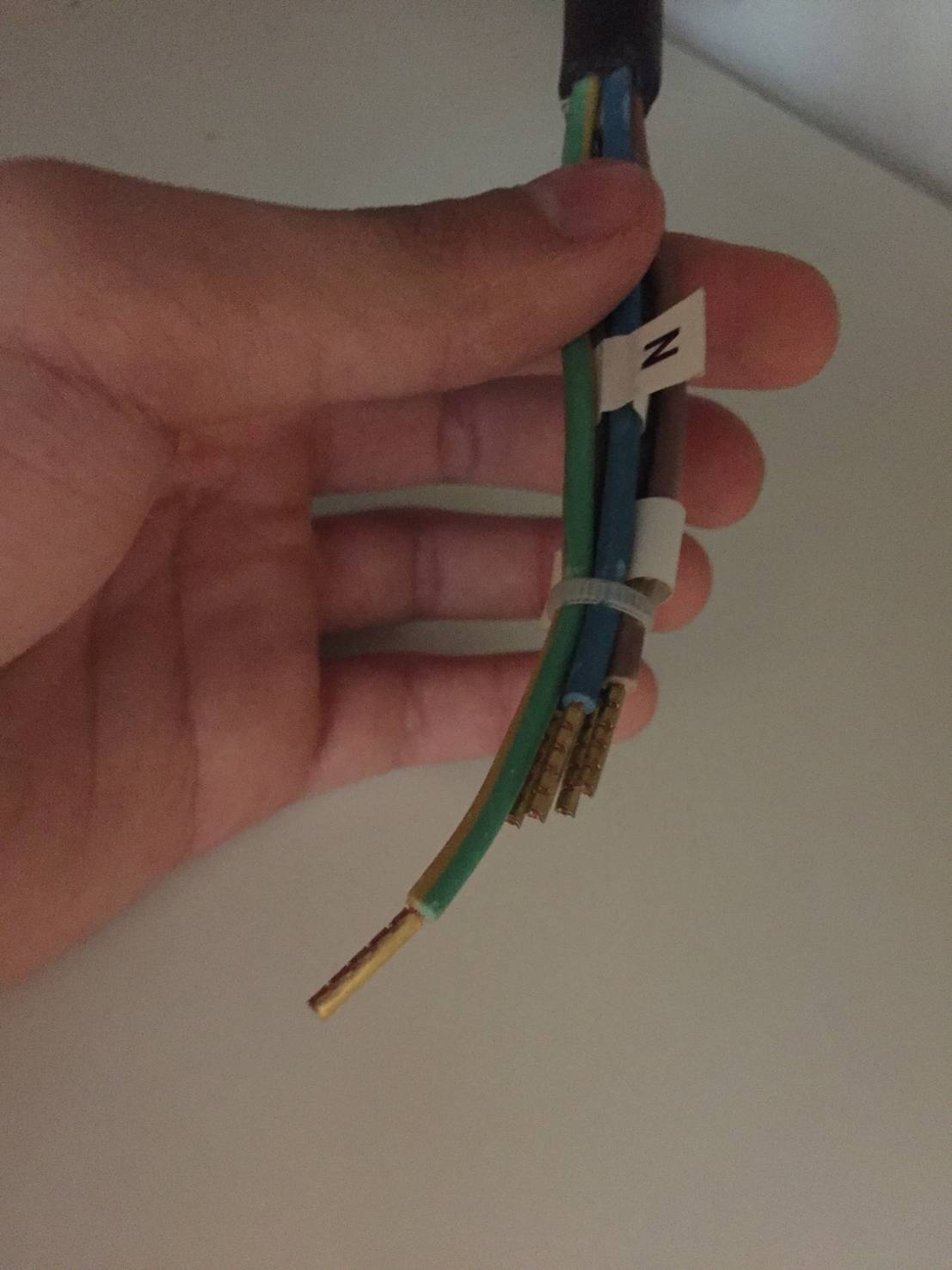

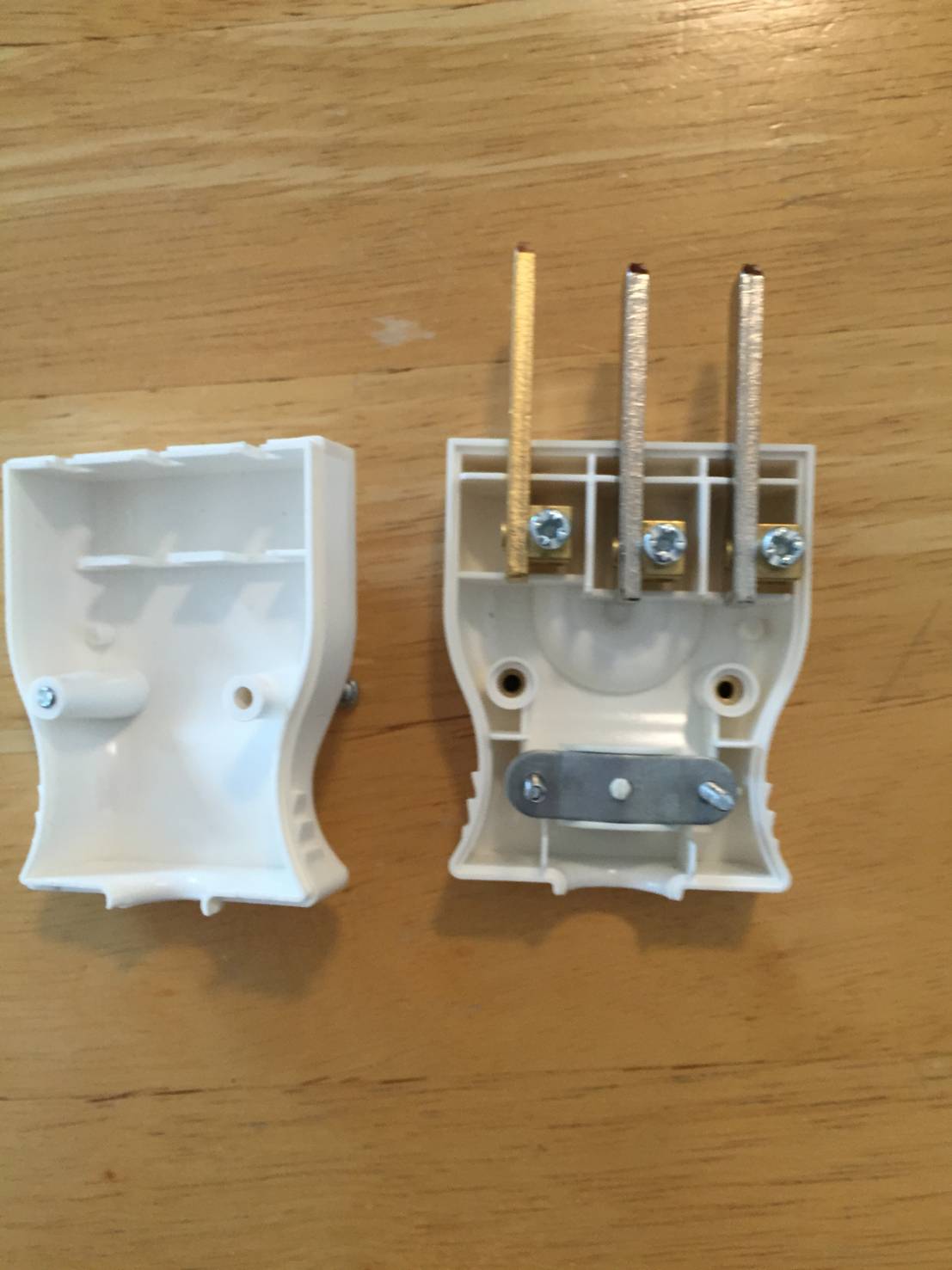

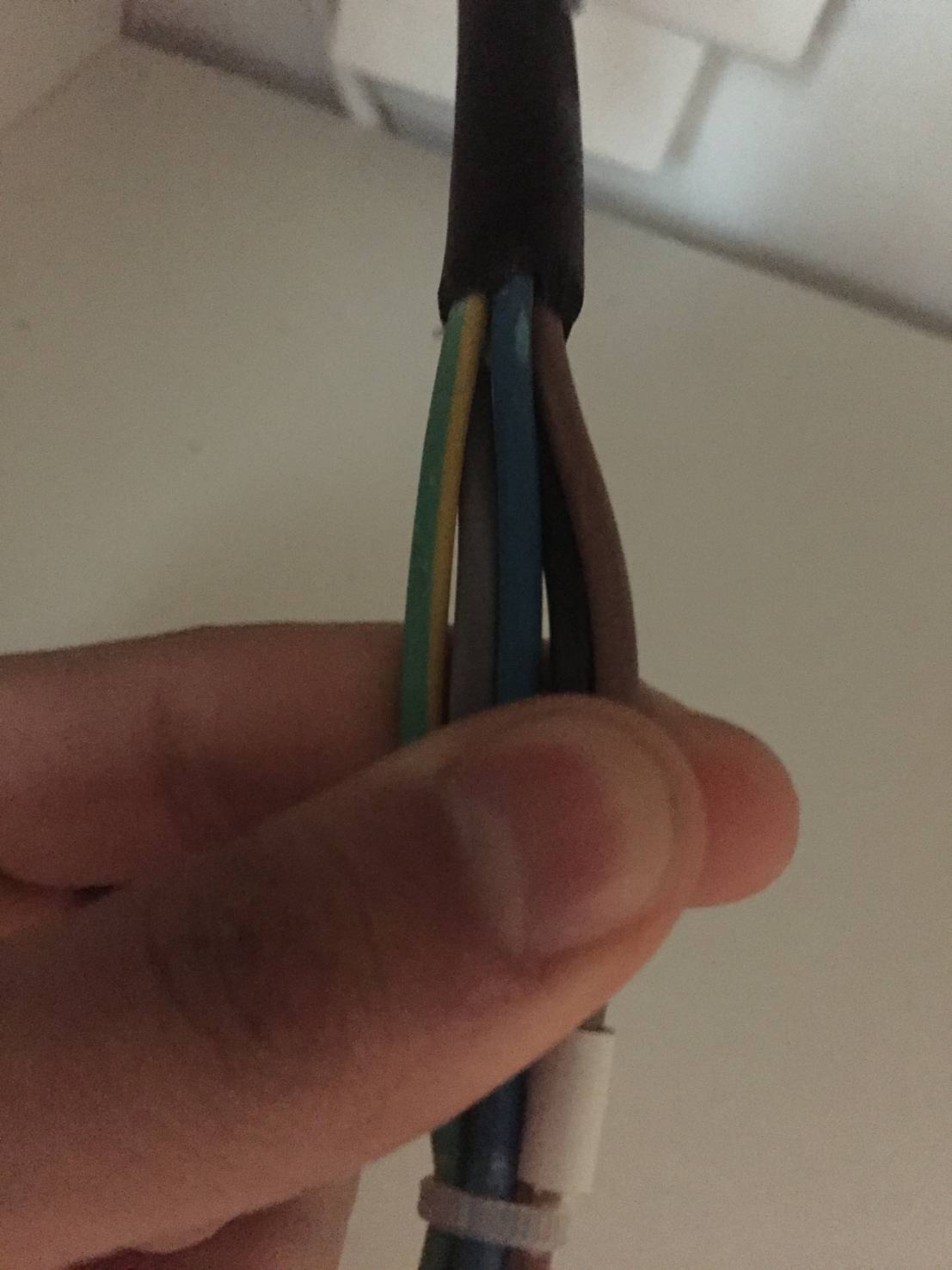

Problemet mitt er følgende: Strømkabelen fra platetoppen har ikke støpsel påmontert - så jeg kjøpte et støpsel. Strømkabelen har fem mindre ledninger?! Alle andre jeg har sett har bare tre (positiv, negativ, jording?).





Se gjerne bildene vedlagt, er det noen som har noe tips?







Endret 11. oktober 2015 av Deltiden

[Salvesen.]

Ring elektriker før huset brenner ned. Største brannfaren i Norge er dårlig kontakt...



Og sto det induksjonsplatetop der fra før?

[IntelAmdAti]

Grønn/gul ledning er jording.

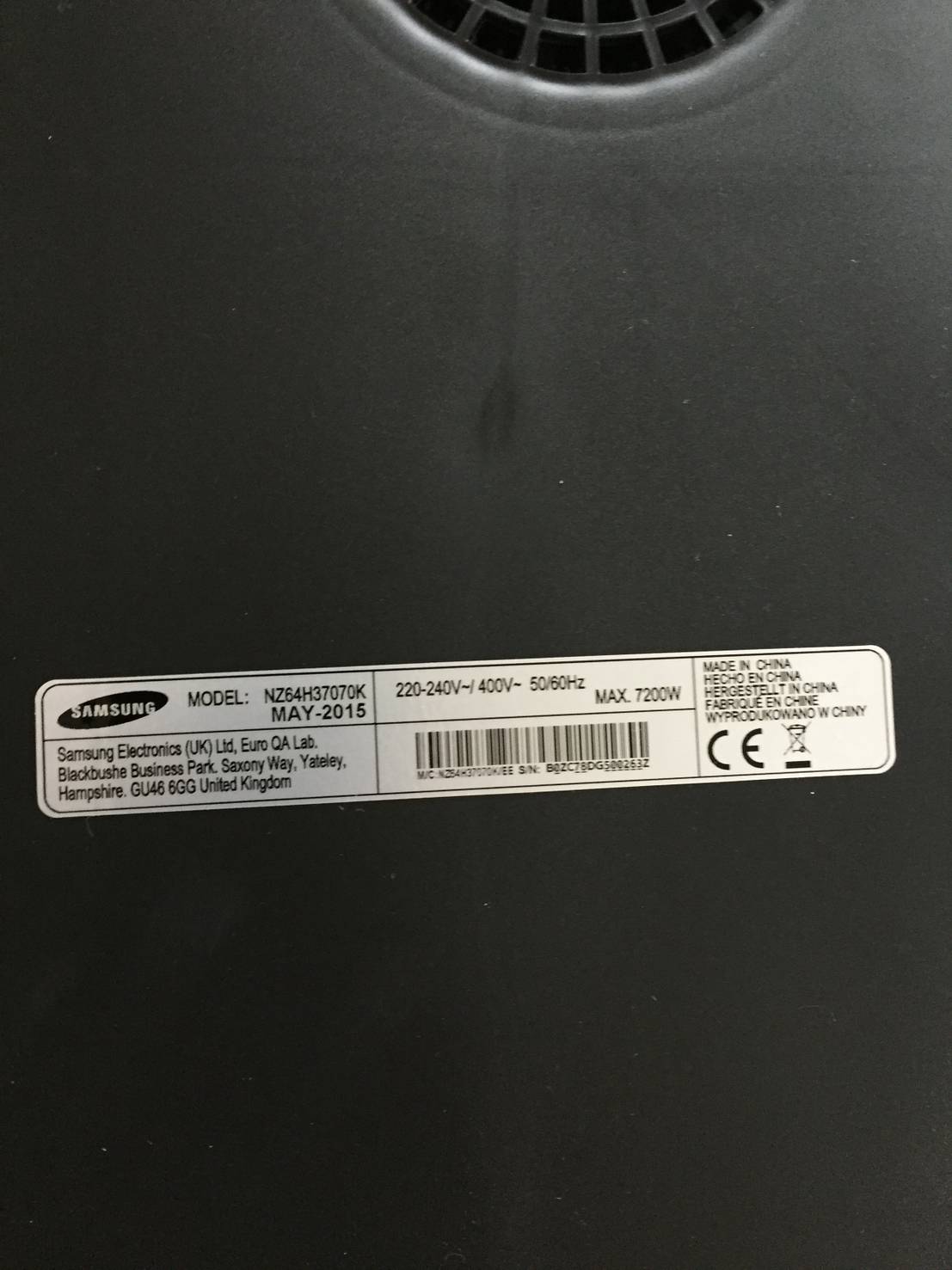

Såvidt jeg kan se så trekker platetoppen opptil 32A og har da en maksimal effekt på 7680Watt.
Er sikringen 32A kan du L1 og L2 til en pol og N1 og N2 til den andre polen.
Er den bare 16A derimot må du trekke L1 og N1 fra en kurs, og L2 og N2 fra en annen kurs.



Jeg er ikke elektriker og har ikke montert dette selv, ring lefdal og hør med dem.



Manualen.

http://downloadcenter.samsung.com/content/UM/201407/20140704145406112/NZ64H37070K_EU_EN.pdf

Endret 11. oktober 2015 av Pycnopodia

[Deltiden]

Har ingen planer om å splitte kretser osv selv, og skal få elektriker til å ta seg av det, men syntes det er veldig merkelig at det er 5 mindre kabler istedet for de vanlige 3.



Nei, har ikke stått noe her før. Nybygg. 25A for platetoppen og 15A til ovnen, så separate kretser. Har titta gjennom manualene og..



Takk for raske svar forresten

Endret 11. oktober 2015 av Deltiden

[Mr D]

Koblingen (1N) står på side 18 i dokumentasjonen det er lenket til. Hvis man ikke er komfortabel med å gjøre dette selv, så ringer man en elektriker.

[Deltiden]

Tryggeste valget er nok absolutt elektriker

[Salvesen.]

Har ingen planer om å splitte kretser osv selv, og skal få elektriker til å ta seg av det, men syntes det er veldig merkelig at det er 5 mindre kabler istedet for de vanlige 3.



Nei, har ikke stått noe her før. Nybygg. 25A for platetoppen og 15A til ovnen, så separate kretser. Har titta gjennom manualene og..



Takk for raske svar forresten



da er iallefall kursene og kablene i orden. Men ville rådet deg til å få en fagman til å koble for deg slik at det ikke oppstår varmgang som igjen resulterer til brann :/

[Deltiden]

Salvesen.: Ja, akkurat det som er tanken min og. I prinsippet så hadde det ikke vært noe problem - dersom det bare var 3 ledninger istedet for 5...

[Salvesen.]

Salvesen.: Ja, akkurat det som er tanken min og. I prinsippet så hadde det ikke vært noe problem - dersom det bare var 3 ledninger istedet for 5...



Sannsynligvis skal du bruke 32A eksempelet,da du ikke har nok poler til de andre eksemplene i manualen. 25A vill være tilstrekkelig, muligens om du skal hastore kallas og bruker alle plater på maks effekt vil du oppleve tripp, men lite sannsynlig.



Men jeg driver ikke med dette til hverdag, så sjekk med en elektriker du

[MJro]

Du kan bruke denne koketoppen på 230/400v. Dette er grunnen til flere ledere.

[Hårek]

Du har 1-fas kurs. Man kan også ha 3-fas kurs, derfor er det flere ledere. (det har ikke nødvendigvis noen sammenheng med 230/400V).

Endret 11. oktober 2015 av Hårek

[Deltiden]

Takk for god respons.

Rådet til Hårek høres forklarende ut.

[War]

Hvorfor roper alle elektriker? det er ferdig kabel , avisolaer og bare til å skru inn.

Nesten som å ringe elektriker for lyspære.

[Mr D]

Jeg roper ikke elektrikker, men ts virker så usikker at det kanskje er lurt.



25A støpsel er lov å koble selv. Kabelen er avisolert og tydelig merket, og koblingsskjema står i manualen.

[Mixy]

Hvorfor roper alle elektriker? det er ferdig kabel , avisolaer og bare til å skru inn.

Nesten som å ringe elektriker for lyspære.

Når TS skriver "positiv og negativ" viser det til manglende kunnskap om grunnleggende elektrofaglige ting. Da bør man ikke koble den enheten i huset som alene trekker mest strøm.

[War]

Legger da til grunn at man får hjelp her og fra manualen, trudde positiv og negativ var en spøk, bare ved den absurde tanken på hvordan man tilfeldig vis alltid hadde truffet rett veg med kontaktene så langt i livet , som ellers i huset kan settes begge veger om så

[kremt]

Du kan bruke denne koketoppen på 230/400v. Dette er grunnen til flere ledere.

En vanlig forbruker vil aldri bruke 400V 1-fas.

Og kursen til en platetopp vil nok heller aldri være 3-fas.

Det blir nok 400V anlegg med 230 Fase-N og Fase-N ut fra platetopp i dette tilfellet.

[Hårek]

Og kursen til en platetopp vil nok heller aldri være 3-fas.

Hvorfor ikke? Jeg har 3x16A til min.

[kremt]

Jeg har hvertfall aldri sett det. Standard vi monterer er 1-fas 25A.

Og komfyrvakten er også laget sånn for 1-fas kobling. Tror ikke det går med 3-fas på den faktisk, og den er jo påbudt å montere.

[Kaplan]

Komfyrer/platetopper for trefas er veldig vanlig i Sverige, ikke så så vanlig i Norge, men slett ikke uhørt. Komfyrvakt finnes for øvrig for trefase.
