Komplett koblingsskjema av bilstereo (oppdatert)

[Jtand]

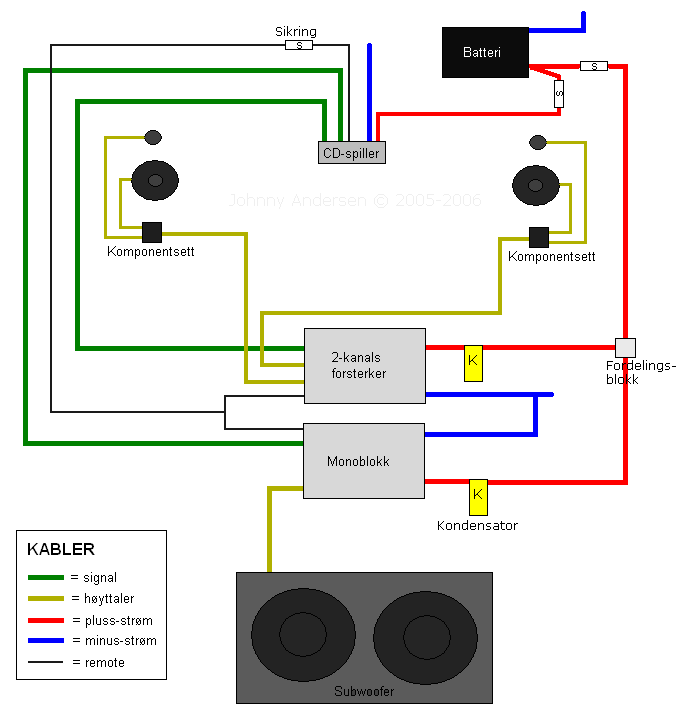

Her har jeg tegnet et komplett stereoanlegg i bil basert på doble komponentsett og subwoofer.



Grunnen til at jeg ikke har tegnet bak-høyttalere, er at disse ødelegger lydbildet, det er jo framme i bilen du sitter. Jeg har også valgt å bruke to forsterkere, her kunne man selvfølgelig klart seg med en 4-kanaler, og man kunne også bare hatt et subwoofer-element. Dette er opp til hver enkelt.



Håper den blir sticky, så den blir til hjelp for andre.

Endret 26. mars 2006 av Jtand

[Jalla]

Alt ser helt fint ut her. Det du trenger er en simpel liten dings kalt kabelskjøt hvor du stapper inn en ledning som går til hver forsterker i ene enden og remoten fra spillern i andre. Klem til med tang og hoppsann.



Eller du kan ta en loddebolt, plasserer ledningene oppå spissen og la loddetinnet flyte fritt over derm kobber. Deretter bruker du isolasjonstape og en bit krympestrømpe.



Og så: Let there be rock!

[Jtand]

Og for å gjøre det lettere: K står for kondensator og S står for sikring.

Endret 27. august 2005 av Jtand

[Jalla]

Jepp, der var den ja.

Sikring på batteri for spillern har du glemt. Og for å være sikker kan en sikring på remotekabeln også være lurt. 200mA er mot normalt som referert til under.

Blir kobling i morra skjønner jeg, hehe



Lukter sticky dette her ja

Endret 28. august 2005 av Jalla

[Camron]

Fin og oversiktlig tegning!

Ja ti sticky!

[sedsberg]

Fordel med relé på remoten? Hørt det kan være kjipt å overbelaste remote-utgangen på spilleren. (Om man har flere forsterkere/antenne/CDSkifter/etc.)

[Tor Haakon]

Og for å være sikker kan en sikring på remotekabeln også være lurt. 2A holder i massevis.

Kan en ikke belaste remoten ifra spilleren med max 200 mA?

Varierer sikkert en del ifra spiller til spiller,

men 2 Ampere blir litt i det meste laget.

[Jalla]

Senkveldskriving og tja, kall det uimplisitt tankegang, hehe

Men en sikring er alltid kjekt å ha for å ikke grille utgangen.

Retta opp nå.

[Pilot_]

Veldig fin! Legge den til i mine innlegg

[Jtand]

Så dere mener at jeg skal tegne en liten sikring også på remote-kabelen?

[sedsberg]

Det, og/eller et relé.



Sikringen på remote bør sitte nærest mulig spilleren.

Endret 28. august 2005 av sedsberg

[PsychoPat]

Den sikringen på remote - den skal forhindre at spilleren blir overbelastet, eller mer riktig: sikringen skal forhindre at remote utgangen på spilleren blir overbelastet? Er ikke den utgangen sikret inne i spilleren? Hva skjer hvis den blir overbelastet? Kan signalet bli så svakt at forsterkerne ikke reagerer?

[phax]

hvorfor trenger man egentlig strømkabel direkte fra batteri på spilleren? trenger vel ikke allverden til strøm den, hvertfall når den ikke skal bruke forsterkerdelen?



bare lurer altså.

[sedsberg]

hvorfor trenger man egentlig strømkabel direkte fra batteri på spilleren? trenger vel ikke allverden til strøm den, hvertfall når den ikke skal bruke forsterkerdelen?



bare lurer altså.

Strømmen rett fra batteriet til spilleren skal sørge for at alle instillinger, klokke, etc. fremdeles er der når du skrur av tenninga.

[Billy Bob]

Noen må jo kverulere: Hva med høyttalere bak? Kjipa greier med kun bassen bak, spesielt for dem som sitter der..

[Jalla]

Noen må jo kverulere: Hva med høyttalere bak? Kjipa greier med kun bassen bak, spesielt for dem som sitter der..

Har du sittet i en bil med skikkelig montert komponentsett foran og med riktig innstilt anlegg?

Det er faktisk fullt mulig å sitte i baksetet uten å bare høre dunka-dunka om ting er riktig gjort.



Men såklart, om en vil ha muligheten for "partypøsing" i helgene med full bil så er det jo bare å hive inn et komponentsett eller etpar gode coaxer. Disse kan så fades ut når godlyden skal nytes.



Men først og fremst bør en prioritere lyd foran.

[icer]

Syns ikke den burde bli sticky enda, vil helst se at du skriver en ny tråd der du tar med alle disse rådene samt skriver litt om hvorfor de forskjellige tingene er der de er samt hvorfor du ikke har hattehøytalere, kanskje legge med et skjema der de også er med, DA vil jeg skrike sticky med full hals!

Godt jobbet

[Jtand]

Moderatorer, kan dere legge denne som sticky?

[snole]

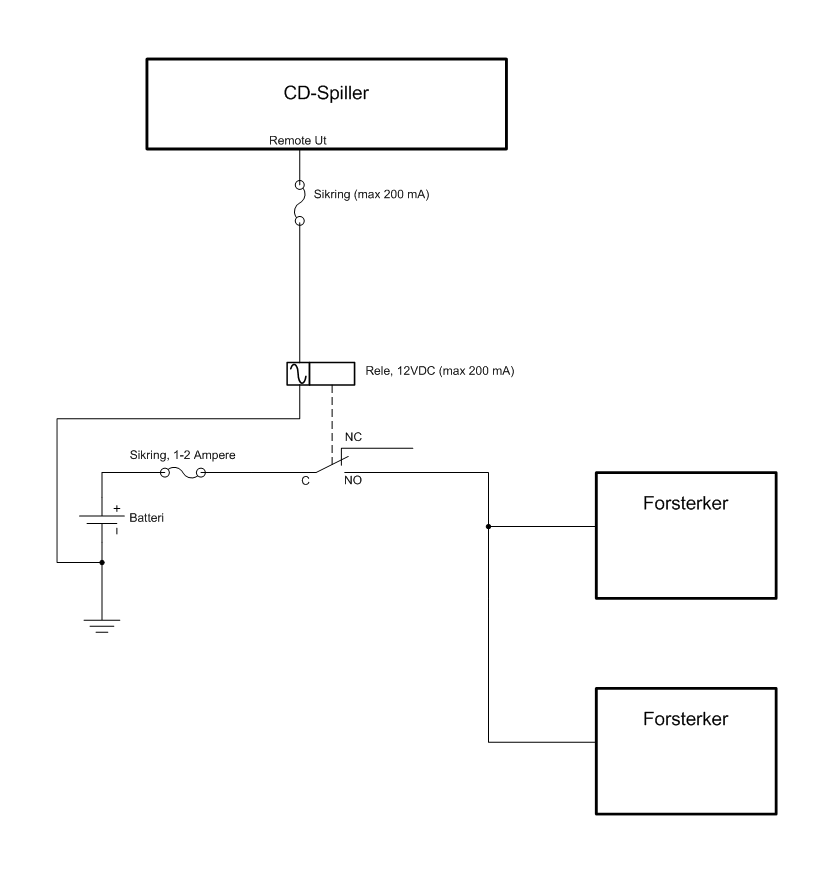

Hvis remot'en blir overbelastet så risikerer man at utgangstrinnet dør i spilleren.

Det er fordi at transistoren som forer remoteutgangen ofte er forriglet mot andre deler i spilleren.



Det man burde gjøre er å ha et rele på remoteutgangen. Et som trekker så lite strøm som mulig.

Så kobler man +12V via kontaktsettet på releet og kobler det på remoteinngangene på forsterkerene sine.

Sikring både på remoteutgang og på +12V inn på kontaksettet på releet er å foretrekke.

[SemikolonP]

hvorfor trenger man egentlig strømkabel direkte fra batteri på spilleren? trenger vel ikke allverden til strøm den, hvertfall når den ikke skal bruke forsterkerdelen?



bare lurer altså.

Strømmen rett fra batteriet til spilleren skal sørge for at alle instillinger, klokke, etc. fremdeles er der når du skrur av tenninga.

4759658[/snapback]



Ellers så kan du koble utstyret rett på kjørebatteriet, så har du klokka der selv om tenninga er av. Det har pappaen min gjort med bilen sin. En ulempe er at hvis man har et kraftig anlegg kan pan få "party-style" på lysa (de lyser svakere hver gang bassen dunker). Dessuten får man ikke full effekt av forsterkeren, siden en del av strømmen går til å holde motoren i gang.



Gidder noen å legge ut et koblingsskjema som viser hvordan man kobler sammen motor-batteriet og stereo-batteriet?



Edit:

Her har jeg tegnet et komplett stereoanlegg i bil basert på doble komponentsett og subwoofer. Håper den blir sticky, så den blir til hjelp for andre.



Bra tegnng det der.

Blir lyden bedre om man nar mono-sub enn stereo-sub? Jeg tenkte å ha parvis med basselementer. Blir det dårligere lyd av det, eller blir det det samme? Skal jeg bare hive inn en subwhoofer med monolyd?

Endret 4. januar 2006 av :P
