Hjelp til Pulstog

[winmedi]

Hei jeg har oppgave i Data Og Elektronikk



Oppgaven er: Tegn et pulstog med frekvensen 10khz der pulsforholdet er 70%. Ta med to perioder.

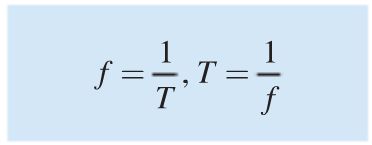

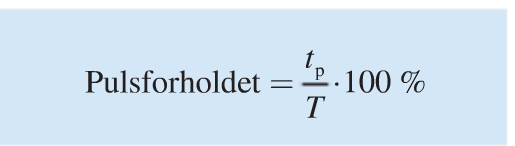

Tror formelen er slik, men jeg må snu på den





[BlueEAGLE]

… og spørsmålet var?
Hvordan snur man en formel, eller hva vil det si at pulsforholdet er 70%?

[winmedi]

… og spørsmålet var?

Hvordan snur man en formel, eller hva vil det si at pulsforholdet er 70%?

Begge deler, har litt problemer med å snu en formel.

[BlueEAGLE]

Vel, et pulsforhold er hvor stor andel av et pulstog som er "høy" og hvor stor andel som er "lav". For å få 100% pulsforhold så trenger du en ren DC-spenning (0% lav). Hvis like stor del av pulsen er "høy" og like stor del er "lav" så er pulsforholdet 50%.



Hvis et pulstog på 10KHz har et pulsforhold på 70% så vil 70% av pulslengden være "høy" og 30% av pulslengden være "lav" slik:

      70%
    _______     _______
___|       |___|       |___
30%        |<-1/10k s->|

En puls er totalt 1/10000 sekunder. Du trenger ikke å snu formelen for dette, men står ikke dette forklart i læreboka og hva pokker drev du med i timen når dette ble gjennomgått??



[winmedi]

Vel, et pulsforhold er hvor stor andel av et pulstog som er "høy" og hvor stor andel som er "lav". For å få 100% pulsforhold så trenger du en ren DC-spenning (0% lav). Hvis like stor del av pulsen er "høy" og like stor del er "lav" så er pulsforholdet 50%.



Hvis et pulstog på 10KHz har et pulsforhold på 70% så vil 70% av pulslengden være "høy" og 30% av pulslengden være "lav" slik:

      70%
    _______     _______
___|       |___|       |___
30%        |<-1/10k s->|

En puls er totalt 1/10000 sekunder. Du trenger ikke å snu formelen for dette, men står ikke dette forklart i læreboka og hva pokker drev du med i timen når dette ble gjennomgått??



Takk for svar! Jeg er litt uenig med deg på slutten der "Hva pokker drev du med i time når dette ble gjenommgått" Jeg har fulgt med hver eneste time, men vi gikk aldri gjennom dette. Folk i klassen lurte på dette samme, så jeg meldte meg frivillig til å spørre her.

[BlueEAGLE]

Da må jeg omformulere meg til "Hva pokker gjorde du i timen når dere lærte å google ting?"



http://en.wikipedia.org/wiki/Duty_cycle

[winmedi]

Da må jeg omformulere meg til "Hva pokker gjorde du i timen når dere lærte å google ting?"



http://en.wikipedia.org/wiki/Duty_cycle

Æ spilte tetris
