Måle DC-adapter med multimeter, hvordan?

[Serpentbane]

Har en Gardena robotklipper som gikk ut i streik med meldingen "intet sløyfesignal". Ser ladestasjonen er svart, (ja jeg har sjekket at det er strøm i kontakten) og konkluderer med at enten er adapter eller selve ladestasjonen er død, men hvem av de? Tenkte å teste adapter med et multimeter jeg har liggende, men egentlig aldri helt har lært meg å bruke.

Før jeg leste bruksanvisningen sto ledningene motsatt, altså i senter (svart) og høyre port. Da fikk jeg 0.04 på VDC 20, men ikke noe utslag ellers. Leste så at ved alt over 200mA så skal 10A porten brukes, så jeg skiftet over, men nå får jeg ikke noe som helst utslag samme hva jeg velger på VDC eller ADC.

Men, så vet jeg heller ikke hva den skal stå på, og hvordan jeg skal lese av tallene, ut over at jeg gjetter at jeg skal sette den på det minste tallet som er over forventet output? Men jeg aner jo egentlig ikke.

Noen som kan si noe om hvor den skal settes, og hva jeg burde forvente av resultat. Måler da rett på kontakten på de to ledningene som går ut fra adapter.

[Bjerknez]

Den sorte står riktig. Den røde setter du i kontakten til høyre på multimeteret for å måle spenning. Sett sa velgerspaken i "200" under VOC. Start der.


så måler du spenningen ut av adapteret som da skal være rundt 28V.

[Bjerknez]

Du setter den røde kabelen i kontakten til venstre på multimeteret kun hvis du skal måle strøm (ampere). Men da må du måle med probene i serie og det er ikke alltid like enkelt å dorstå hvis du ikke har gjort det før.

[Bjerknez]

Hvis du ikke få noe måling overhodet, kan det faktisk hende du har sprengt sikringen i multimeteret ditt allerede.

[trikola]

1 minute ago, Bjerknez said:

Hvis du ikke få noe måling overhodet, kan det faktisk hende du har sprengt sikringen i multimeteret ditt allerede.

... eller ødelagt AC-adapteret ved å kortslutte dens utgang med '10A-målingen'.

[Bjerknez]

trikola skrev (Akkurat nå):

... eller ødelagt AC-adapteret ved å kortslutte dens utgang med '10A-målingen'.

Ja, det er også en mulighet.

[Serpentbane]

Hehe.
Jau, lærdom kan komme dyrt.

Men, jeg får 00.1 på den foreslåtte målingen.

@Bjerknez

Endret 8. juni 2022 av Serpentbane

[Bjerknez]

Du har satt adapteret i 220V uttaket i veggen ikke sant, og måler DC siden (den lille pluggen)? Måler du 0.01 volt der så er enten multimeteret ditt eller adapteret gåent.

[Serpentbane]

Står i 220V på veggen ja. Fant fram en pc-lader, denne viser 20.1, som stemmer med 20V, så da tror jeg det virker.

Skjønner ikke helt hvorfor det står 200 på velgeren da. Ser desimalene hoppe, men hvorfor ikke inndeling i 10 og 100? Og 600 på neste hopp, skjønner ikke helt greia.

Men, da virker det som det er selve laderen som har tatt kvelden.

@Bjerknez

Endret 8. juni 2022 av Serpentbane

[Bjerknez]

Serpentbane skrev (Akkurat nå):

Står i 220V på veggen ja. Fant fram en pc-lader, denne viser 20.1, som stemmer med 20V, så da tror jeg det virker.

Skjønner ikke helt hvorfor det står 200 på velgeren da. Ser desimalene hoppe, men hvorfor ikke inndeling i 10 og 100, og 600 på neste hopp, skjønner ikke helt greia.

Men, da virker det som det er selve laderen som har tatt kvelden.

200 og de tallene du ser er oppløsningem displayet kan vise og har spiller ikke så stor rolle egentlig i dette tillfellet hva du setter den i.

Husk at det KAN være brudd på ledningen også. Altså på DC siden. Det er kanskje det vanligste problemet. Er ganske sjelden disse adapterene tar kvelden. Så sant du da ikke har kortsluttet det ved å måle feil i starten. Men da hadde du trolig hørt det. (Ikke sikkert).

har su mulighet så skru ut skruene på boksen og mål spenningen der du ser de to DC ledningene går ut fra kretskortet inni. Måler du 28V der, så er det brudd på kabel ett sted.

måler du fortsatt 0V så har su trolig søket en sikring i den. Hvis det er komponent som jar tatt kvelden så kjenner du som lftest en ganske sterk lukt. Se også om du finner noen brente områder. Der har du trolig feilen.

[Bjerknez]

Men husk å holde fingrene unna AC siden hvis du åpner boksen!

[Bjerknez]

Hvis du har lyst. Og mest for morroskyld finne ut mere, så send den gjerne til meg så skal jeg ta en titt på den. Du betaler portoen begge veier, hvis du vil ha den tilbake og hvis jegnskulle klare og reparere den

[trikola]

14 minutes ago, Serpentbane said:

Skjønner ikke helt hvorfor det står 200 på velgeren da. Ser desimalene hoppe, men hvorfor ikke inndeling i 10 og 100?

Displaysiffer helt til venstre kan antagelig bare vise " " eller "1". Da slutter visningsområdet på "199.9"

[Serpentbane]

Bjerknez skrev (3 minutter siden):

200 og de tallene du ser er oppløsningem displayet kan vise og har spiller ikke så stor rolle egentlig i dette tillfellet hva du setter den i.

Husk at det KAN være brudd på ledningen også. Altså på DC siden. Det er kanskje det vanligste problemet. Er ganske sjelden disse adapterene tar kvelden. Så sant du da ikke har kortsluttet det ved å måle feil i starten. Men da hadde du trolig hørt det. (Ikke sikkert).

har su mulighet så skru ut skruene på boksen og mål spenningen der du ser de to DC ledningene går ut fra kretskortet inni. Måler du 28V der, så er det brudd på kabel ett sted.

måler du fortsatt 0V så har su trolig søket en sikring i den. Hvis det er komponent som jar tatt kvelden så kjenner du som lftest en ganske sterk lukt. Se også om du finner noen brente områder. Der har du trolig feilen.

På denne er det 10cm ledning fra adapteren, så en plugg der man kobler til den lange ledningen som går til ladestasjonen. Jeg har koblet av denne ledningen og måler på pluggen. Har også plugget denne rett i ladestasjonen uten den lange ledningen. Så, jeg er temmelig sikker på at det ikke er brudd på ledningen som er problemet.

Tror heller ikke jeg har ødelagt den, siden grunnen til at jeg begynte var at noe hadde dødd. Har ikke vært noe lyd, gnist eller lukt av noe slag.



Bjerknez skrev (1 minutt siden):

Hvis du har lyst. Og mest for morroskyld finne ut mere, så send den gjerne til meg så skal jeg ta en titt på den. Du betaler portoen begge veier, hvis du vil ha den tilbake og hvis jegnskulle klare og reparere den

Det er garanti på denne saken, så jeg må høre med butikken først i alle fall, men takk for tilbudet.

[Bjerknez]

Da er det trolig kun den interne sikringen som er røket. Eller evt. feilmåling. Men mye tyder på at denne på en eller annen måtener kaputt ja.

[Serpentbane]

Takk for hjelpen, dette er det mest geniale med diskusjon.no

[Professor Balthazar]

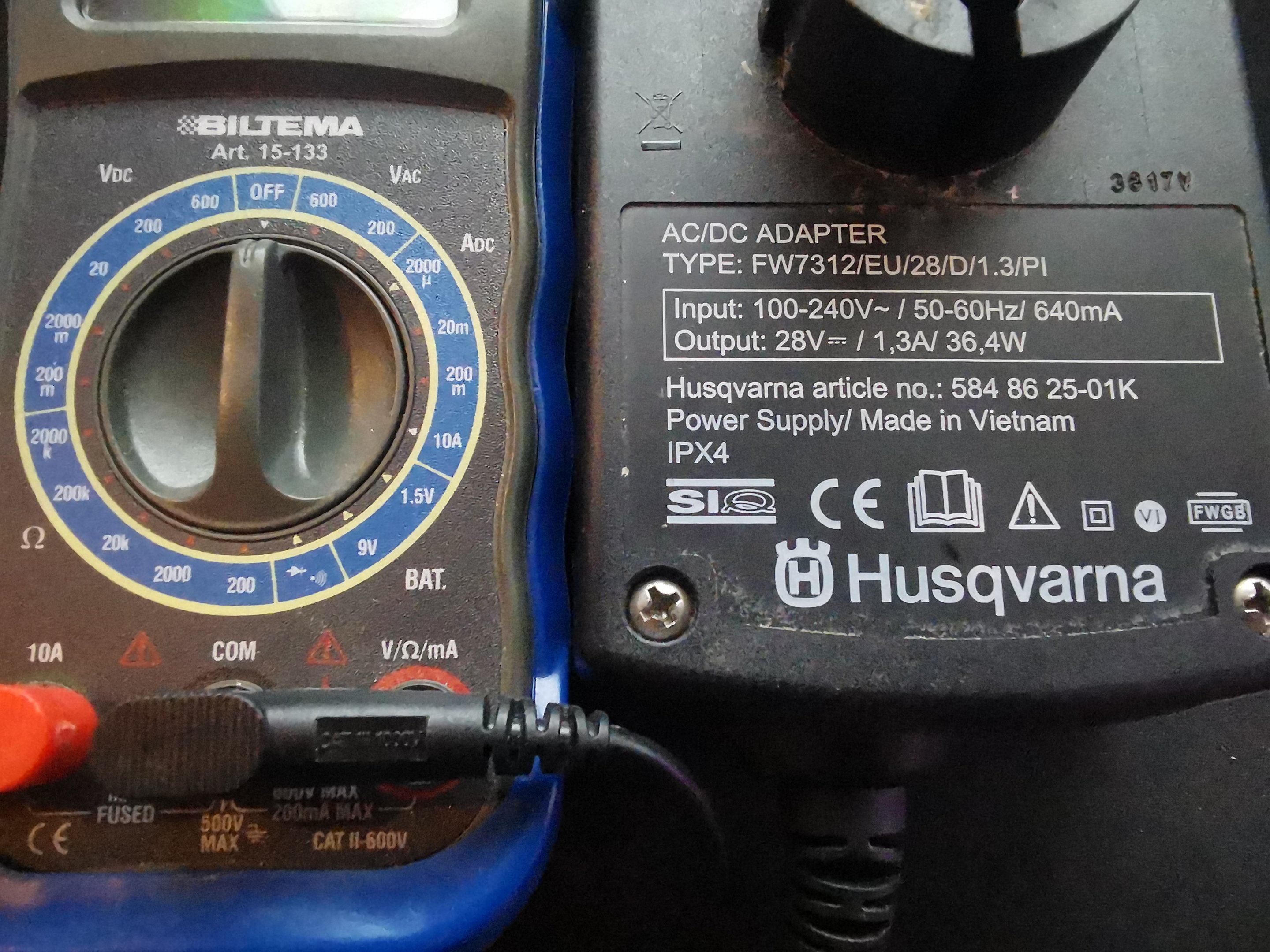

Bruk VDC med måleintervall opp til 200 V. Plugg målepinnene inn i COM og VDC portene. Sort leder på rund plugg ytterplugg og rød pinne inn i pluggens senter.

[Professor Balthazar]

Serpentbane skrev (2 timer siden):

Det er garanti på denne saken, så jeg må høre med butikken først i alle fall, men takk for tilbudet.

Det er ikke en garantifeil siden du har ødelagt varen selv med feilaktig å måle Strøm og ikke spenning. Da har du kortsluttet utgangen på strømforsyningen.

[Espen Hugaas Andersen]

Ja, var det ikke ødelagt før så er det gjerne ødelagt nå. Men forhåpentligvis bare en sikring.

For fremtiden - vær forsiktig med multimeter, spesielt ved måling av strøm. Om du f.eks forsøker måle strøm på samme måte som du gjorde her i sikringskapet ditt så kan multimeteret eksplodere. (Det er ikke typisk - men det kan ikke utelukkes.)

Endret 8. juni 2022 av Espen Hugaas Andersen

[sedsberg]

53 minutes ago, Espen Hugaas Andersen said:

Ja, var det ikke ødelagt før så er det gjerne ødelagt nå. Men forhåpentligvis bare en sikring.

For fremtiden - vær forsiktig med multimeter, spesielt ved måling av strøm. Om du f.eks forsøker måle strøm på samme måte som du gjorde her i sikringskapet ditt så kan multimeteret eksplodere. (Det er ikke typisk - men det kan ikke utelukkes.)

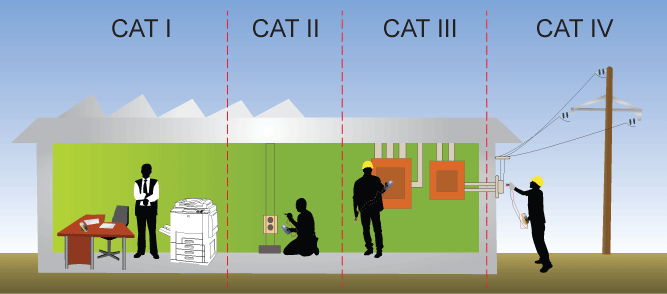

For måling på 230V, og spesielt i inntaksskap, bør (må) man ha et skikkelig multimeter med Cat III eller IV rating. Både meteret og probene må ha III/IV rating. (Høyere jo bedre).
