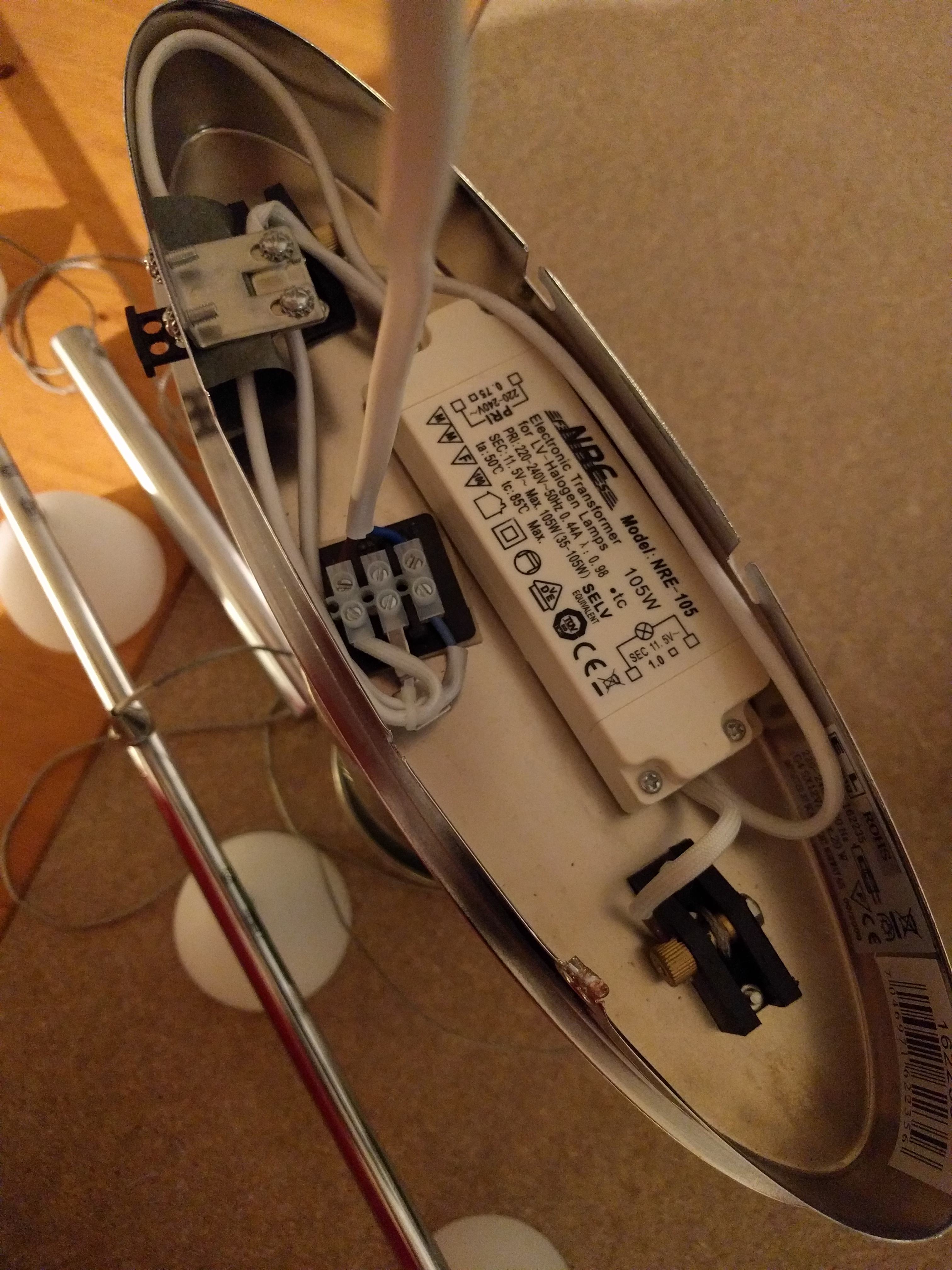

1Dr.E Skrevet 19. mars 2017 Skrevet 19. mars 2017 Har ei lampe som ble fikla med i et forsøk på å korte ned trådene fra takboksen og ned til pærene. Med strøm på. Ble plutselig svart. Måler 238V over sukkerbiten til trafoen, burde jeg kunne lest av 12V over hver av de to spolene eller de som trådene går over etter trafoen? Sikringene som står før trafoen er intakt fortsatt. Er det bare å hive denne lampa?
perpyro Skrevet 19. mars 2017 Skrevet 19. mars 2017 Utfordringa med halogentrafoer er at selv omd en virker er det vanskelig å få målt spenningen ut av den fordi det er 120Khz pulserende vekspelspenning og ikke alle instrumenter greier å detektere dette. Trafoen kan være kaputt men den kan like godt fungere uten at du vet det. Hverken Fluke T5 eller Fluke 79 som jeg bruker i jobben greier å måle noe ut av disse.
Hårek Skrevet 19. mars 2017 Skrevet 19. mars 2017 Nå har jeg ikke så mye erfaring som deg med å måle slike, men forstår ikke problemet. Det må være DC ut av disse, det er en SMPS. At det er 120kHz internt burde ikke ha noe å si.
perpyro Skrevet 19. mars 2017 Skrevet 19. mars 2017 Nei er ikke DC, det er skitten 50Hz pulserende 120kHz vekselspenning. Har sett dette i ociloskop en gang og tror ikke det finnes så mye som en kondensator i likeretteren før det pulsbreddemoduleres og transformeres ned.
perpyro Skrevet 19. mars 2017 Skrevet 19. mars 2017 Er ikke true RMS et stikkord her?Fluke 79 er true RMS men den tar det ikke. Den gangen jeg så det på ociloskop taklet Fluke scopmeter det mens et billigere merke jeg ikke husker navnet på sleit med å vise bilde av spenningen.
Hårek Skrevet 19. mars 2017 Skrevet 19. mars 2017 OK, så nærmere på bildet og det kan se ut som et ~ symbol. Ingen likeretter på sekundær. Da lærte jeg noe nytt i dag også.
perpyro Skrevet 19. mars 2017 Skrevet 19. mars 2017 Kun likeretter på primær. Sekundær er rett ut av en høyfrekvens trafo. På halogenbelysning spiller det ingen rolle hvordan spenningen ser ut så lenge ingen frekvenser er under 50Hz, men de støyer godt til omgivelsene sine da. SG hadde noen trafoer som switchet på en lavere frekvens men de blei fysisk større. Dette blei gjort for å kunne gå lengere med kabel på sekundærsiden uten å overføre radiostøy.
1Dr.E Skrevet 19. mars 2017 Forfatter Skrevet 19. mars 2017 Før vi begynner med imaginære tall og annet slikt jeg vet altfor lite om: Skal jeg skrote denne saken eller finnes det håp om en enkel fix?
Hårek Skrevet 19. mars 2017 Skrevet 19. mars 2017 Det går å bytte trafo, trenger ikke skrote lampa. 105W trafo hos Clas: http://www.clasohlson.com/no/Elektronisk-transformator-/Pr365949000
perpyro Skrevet 19. mars 2017 Skrevet 19. mars 2017 Bare sånn før du drar på chasern så bør du tenke på at halogenpærene blir borte i løpet av 2018. https://www.theguardian.com/environment/2016/sep/01/halogen-spotlights-to-be-phased-out-across-europe http://www.sinusmagasinet.no/artikler/2015/august/halogenforbudet_utsatt_til_2018/1329
Simen1 Skrevet 19. mars 2017 Skrevet 19. mars 2017 perpyro: Det er jo bare å bruke LED med samme sokkel så ordner det seg
perpyro Skrevet 19. mars 2017 Skrevet 19. mars 2017 Neste utfordring er at trafoen med stor sansynlighet ikke takler så liten last som LED pærer trekker. Det som skjer om lasta er for lite med disse er at lyset enten pulserer eller at trafoen ikke leverer noe i det hele tatt. Er i hvertfall et kjent problem for min del etter mange år med feilsøking pluss at det står minimumslast på trafoen og det er av en grunn.
1Dr.E Skrevet 20. mars 2017 Forfatter Skrevet 20. mars 2017 Takk for tips. Det blir nok å kjøpe en trafo som Hårek viser til. Mistenker at endestykkene av hver av lederne etter trafoen begge har kommet borti stålet i lampa samtidig. Angående dette med LED: Hvis jeg bytter ut alle de fem pærene med f.eks. disse: http://www.clasohlson.com/no/Northlight-LED-pære-G4/36-1322 ... så vil jo samlet effekt være på godt under 10W. Selv ikke den minste trafoen på 20-60W hos Clas er beregnet for så lav last. Vil det føre til problemer slik perpyro sier?
perpyro Skrevet 20. mars 2017 Skrevet 20. mars 2017 Det kan føre til problemer men om det blir det kan du atter en gang bytte til 12V DC forsyning i lampa.
1Dr.E Skrevet 20. mars 2017 Forfatter Skrevet 20. mars 2017 Kan jeg da først som sist kjøpe denne: http://www.clasohlson.com/no/Batterieliminator-for-LED/36-5336 og bruke med disse pærene: http://www.clasohlson.com/no/Northlight-LED-pære-G4/36-1322 ?
1Dr.E Skrevet 23. mars 2017 Forfatter Skrevet 23. mars 2017 Biltema er nærmere. Før jeg drar og kjøper: 1 x http://www.biltema.no/no/Bygg/Belysning-og-lamper/Tilbehor/LED-transformator-12-V-DC-2000038013/ Ser det står min 0.75mm2 på både inn- og ut av disse. Når 12V hos meg går til hver sin tynne kabel, er dette innafor (se bilde i første post)? På den som står montert hos meg fra før av står det jo 1.0... 5 x http://www.biltema.no/no/Bygg/Belysning-og-lamper/LED/LED-pare-G4-2000036143/
perpyro Skrevet 23. mars 2017 Skrevet 23. mars 2017 (endret) Driveren til biltema er på 6W, så om du kun skal ha 2 pærer av de du linker til går det, er det flere går det ikke. Kabelstørrrlse skal du ikke være redd for med så lita last. Blir noen ledere for tykk får du klippe kordeller til de passer. Og husk å få ytterkappa på ledningene inn under strekkavlastinga på driveren. Endret 23. mars 2017 av perpyro
1Dr.E Skrevet 23. mars 2017 Forfatter Skrevet 23. mars 2017 De har den driveren i 18W og 24W også (1.5A/2.0A), så kjøper den på 18W
