billig og enkel forsterker krets...

[stoffix]

hehe...

limpistol lim...



en i klassen min sier at hodetelefonene hans ikke kan sprenges, så når han har fått tilbake nye (bikkja hans ødela de) så skal det testes..

[Demogorgon]

jeg skal ikke en gang ymte frempå om hva jeg trudde hadde dreti oppi der, men sælig estetisk tiltrekkende var den ikke..

[stoffix]

hehe..



den funker iallefall, selv om lydstyringa er noe ektremt følsom i starten...

[Demogorgon]

det er det som er poenget



drit i utsend( praktisk talt )

[stoffix]

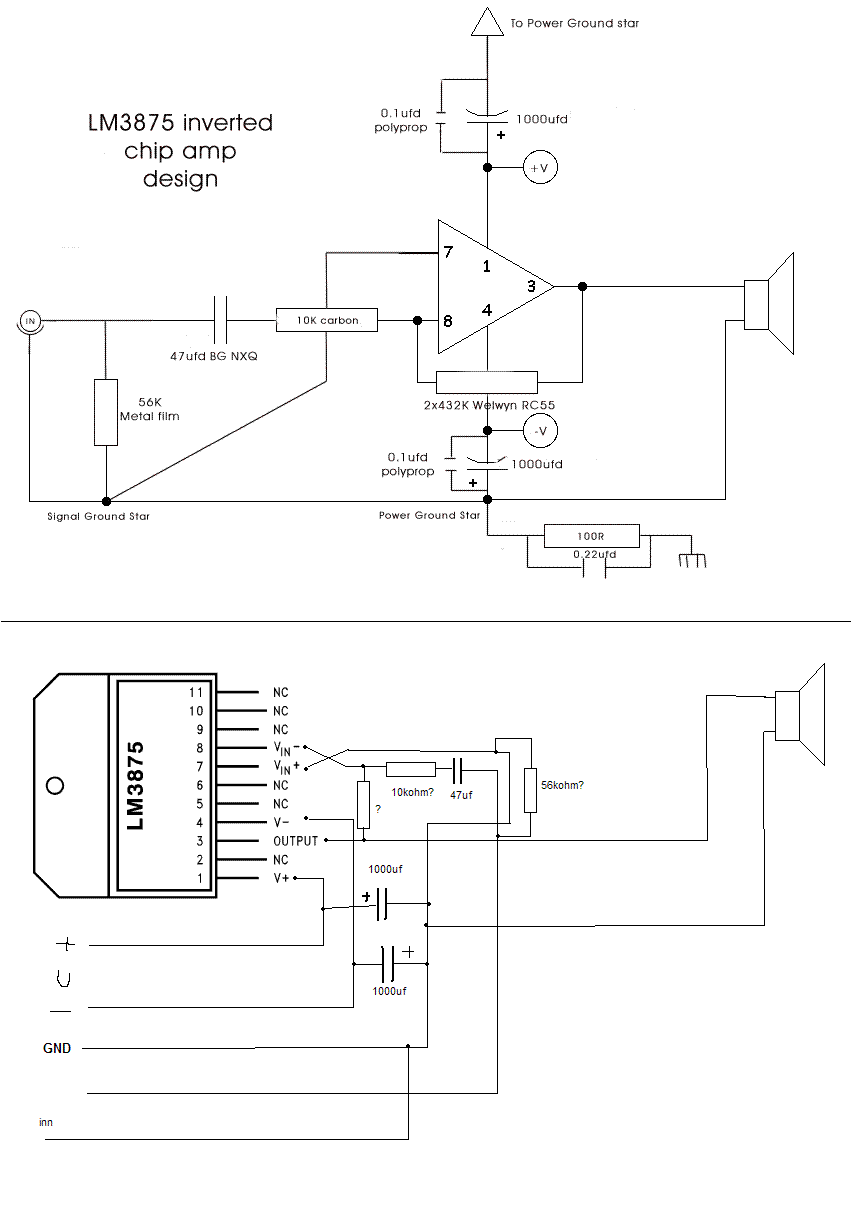

ok, her er en tegning, hva skal jeg sette der hvor jeg har spørsmålstegn?

og hva er de tingene i bunnen av tegninga oppe?

det er den jeg har prøvd å tegne om igjen nede, så det blir lettere for meg å koble etter...

Endret 24. januar 2005 av tha stoffi

[abraxa]

Den kretsen ser bra ut, men vi får høre med eksperten Demogorgon:) Du bør forresten vurdere et potmeter på inngangen slik at du kan regulere volumet, hvis du ikke skal ha en ren effektforsterker da.



Der du har satt spørsmålstegnet på den nederste kretsen skal du ha de to feedbackresistorene som du tegnet inn mellom ben 3 og 8 på den øverste kretsen!



Jeg holder også på med min forsterker nå, jeg bruker en litt annen chip (lm4700), men det meste er likt! Førstemann ferdig:P

[stoffix]

og det skal være to 432kohm i serie?

og hvor mange watt på de være på?

(blir nokk å sette på potmeter, og da skal den siste pinnen på potmeteret til jord?)



btw, hvordan lager jeg kunstig jord?

på c-moy kretsen, så var det en motstand ifra + og en annen ifra - til samme leder...

skal jeg gjøre det samme her, og hva skal da motstandene være på?

[Demogorgon]

ingen kunstig jord her nei, du skal bruke to skikkelige likeretter bruer, gjerne passive, dvs at du bruker 4 dioder og kobler sammen selv.



jeg bruker mur1520 dioder, men jeg hører at mur860 skla være de beste. husk også bypas kondensatorer.



jeg har lovet å slenge opp et komplett koblingsskjema, og nå som ejg har orcad installert, så skal jeg gjøre det og. god tid siden jeg er dålig, og slipper skole for en tid.

[stoffix]

ok, det er bra, men kan du lage et modifisert et som jeg kan få inn på rattkjelka, evt burde jeg bare jorde til chassis i rattkjelka?

[Demogorgon]

bah!



ingen pspice modell av lm4700 eller lm3875'n å finne noe sted..

dere får klare dere med et std. opamp bilde, bare husk å jorde ic'n..



jobber på saken nå..

[stoffix]

ok..

takk..



men hva mener du med pspiece modell?



*edit*

nå har LM3885 settene kommet på www.chipamp.com ...

er det dual mono som gir best lyd?

der er det jo en PSU til hver forsterker..

Endret 26. januar 2005 av tha stoffi

[Demogorgon]

ok..

takk..



men hva mener du med pspiece modell?



*edit*

nå har LM3885 settene kommet på www.chipamp.com ...

er det dual mono som gir best lyd?

der er det jo en PSU til hver forsterker..

lm3886 i allefall



dual mono er egentlig bare nyttig om du skal lage monoblokker.

det er uansett ikke likeretteren eller kapacitansen som er det svake leddet i ampen.

men med tanke på at det er 5 dollar forskjell på dual mono og stereo, ville jeg ha gått for dual mono. da kunne jeg ha tatt med et stereo kit av lm3875 også, og brukt det ene psu brettet til den. kanskje til og med 2 stereo kit, så jeg kune ha spandert på meg en 5.1 amp



men det er bare meg da..



en Pspice modell er en fil man kan fore inn i et program for å simulere en del i en krets.

filen inneholder specs på den aktuelle delen.



tengte jeg bare skulle dele min a-ha opplevelse:

http://www.diyaudio.com/forums/showthread....&threadid=46184



happy DIY'ing



btw: stygge smilyer her på forumet.. irriterer meg..

Endret 27. januar 2005 av Demogorgon

[Demogorgon]

hurm.. jobber fortsatt som besatt på den nye ampen..



det er en kopi av Carlos Philipe's amp. den eneste store forskjellen carlos gjør i forhold til databladet er at han bruker en opa 627 som buffer. det skal vistnok gi meget mye bedre lyd.



hvorfor finner jeg ikke logikken i, men når så mange sier det samme..

uansett gir jeg kretsen et forsøk.



tiden vil vise.



når jeg tenker etter så skjønner jeg ikke hvorfor jeg skal tegne opp kretsen, det har national allerede gjort på første siden av databladet..

den kretsen er den de fleste bruker..



her er carlos's design btw:

cfm_3886_amp.zip

Endret 28. januar 2005 av Demogorgon
