[Løst] Lodde sata til harddisk, hvilke ledninger skal hvor?

[Axxxy]

Hei!

Har en gammel harddisk der festene rundt sata tilkoblingen til data er knekt. Harddisken funker fint men man må holde kabelen i fast på rett plass for at jeg skal få en tilkobling. Tok backup av alt for lenge siden og har jeg formatert den nå slik at den er klar for bruk om prosjektet mitt går bra. Tenker derfor å ta utfordringen ved å lodde ledningene i en sata kabel fast i harddisken. (Jeg vil verken bruke tid eller penger på å levere den inn på ett verksted for den har praktisk talt vært boss i flere år.)

Lurer da på hvilke ledninger som skal hvor?



I følge bilder og info på nettet, er det slik ledningene i en sata kabel er lagt opp:

 1   2   3    4   5   6    7
gnd, A+, A-, gnd, B-, B+, gnd, notch

Men når det kommer til selve tilkobling på harddisken ser det slik ut:

 1   2   3    4   5   6    7
gnd, A+, A-, gnd, B+, B-, gnd, notch

Ground, A+ og A- ser ut til å være plassert likt, men B- og B+ bytter plass. Vil det si at jeg må bytte plass på B+ & B- ledningene i kabelen før jeg lodder på?



I sata kabelen er det også 4 gnd ledninger, men på harddisken er det kun 3 gnd pinner. Hvordan skal jeg koble dette? Er det samme hvilken fjerde ledningen jeg fjerner, eller skal jeg koble to av ledningene sammen på den ene pinnen?



Takk for svar!



[AdNauseam]

Spennende, hadde vært interessant med bilder om du gidder.





Du ser vel hvilke pinner som går fra SATA-pluggen til kontakten? Og da må du jo bare passe på at slikt det blir koblet gjennom kontakene er slik du lodder på (slik jeg forsår det så klippet du SATA-kabelen og vil lodde ledningen direkte på kretskortet.



Den fjerde jordingen er jo bare til å koble sammen med en annen.

Endret 17. oktober 2014 av AdNauseam

[Axxxy]

Ja, jeg klippet kabelen i to.

Men når sata plugg til harddisk kontakt skal gå fint, og infoen på nettet viser at B+ & B- "bytter plass", ser ikke jeg annen forklaring enn at de to ledningene bytter plass inne i selve pluggen?



Her er bildene jeg fant på nett, og det samme står på wikipedia:
Harddisk: http://mikejmoffitt.com/images/sata/pins_drive.jpg

Sata kabel: http://www.blogcdn.com/www.engadget.com/media/2007/04/hdsata2_engadget_howto.jpg



EDIT: Klarte å åpne pluggen, her viser det seg at ledningene går i en rett linje og ingen bytter plass. Når det kommer til gnd, så møtes de to i midten og blir 3 gnd pins.

Endret 17. oktober 2014 av Axxxy

[Axxxy]

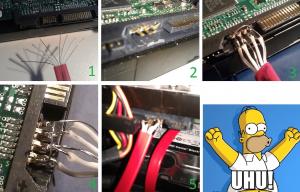

Prosjekt ferdig med gode resultater. Alt funker som det skal. Etterspurte bilde ligger vedlagt.



1. SATA kabelen ble klippet på ene enden. Merket av med kulepenn på kabelen slik at det var lett å holde styr på den 'rette' siden.

2. Kom fram til at det ville være lettere å unngå å lodde feil ved å bøye pinnene. Brukte tang for ikke å knekke dem.

3. Smeltet først litt tinn fast på hver enkelt ledning, for deretter å bruke påført tinn til å lodde fast kabel og harddisk.

4. Hadde ett uhell der ledning nr 1 i kabelen knakk på grunn av bevegelse. Brukte derfor den knekte ledningen til å koble pin-1 og pin-7 på harddisken sammen(gnd).

5. Koblet opp, startet opp, alt funket.

6. Seier!



Nå mangler jeg bare å dekke over koblingene med en varm limpistol for å unngå kontakt og/eller at noe skal løsne.

Endret 17. oktober 2014 av Axxxy

[SteinarN]

Godt jobba! Sånn kreativitet kan jeg virkelig like

[AdNauseam]

Prosjekt ferdig med gode resultater. Alt funker som det skal. Etterspurte bilde ligger vedlagt.

Dritbra.



Ser du fant ut av de GND-ledningene ja.



Hva fant du ut av B- og B+ egentlig?

[Axxxy]

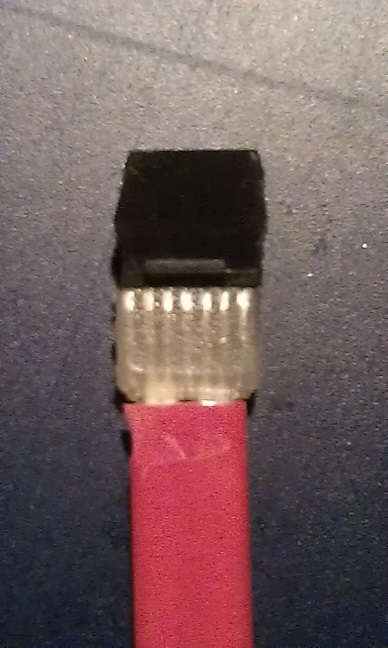

Åpnet selve sata pluggen med kniv og tang. Det var 8 ledninger som var lagt parallelt og dekket over med lim. Ledning nr 4 (gnd) består da av to ledninger som er tvinnet sammen. Det vil si at jeg ikke trengte å bytte B- og B+. (Se vedlagt bilde, vanskelig å se gjennom limen med kamera)

Her er det endelige sata/harddisk oppsettet:

 1   2   3    4   5   6    7
gnd, A+, A-, gnd, B-, B+, gnd, notch

Når det gjelde ledningen i sata kabelen som knakk, så må jeg prøve å få festet den på nytt. Leste det var forskjellige gnd tilkoblinger for å isolere signalene bedre. Vet ikke om det kommer av manglende gnd tilkobling på ledning 1 (som jeg loddes sammen til 7), eller om det er fordi harddisken er gammel, men overføring av filer skjedde hakkvis i noen få tilfeller. ca 100mb/s, (0.5 sekunds pause), 100mb/s, (0.5 sekunds pause), osv.

Endret 18. oktober 2014 av Axxxy

[AdNauseam]

Aah. Jeg skjønte egentlig ikke helt hva du mente med det i starten, hørtes ut som det var merket med noe annet.



Det med hastigheten er vel heller forsinkelse enn noe annet, hadde det vært noe galt med loddingen ville det vel heller ikke virket.

Endret 18. oktober 2014 av AdNauseam

[Axxxy]

Det med hastigheten er vel heller forsinkelse enn noe annet, hadde det vært noe galt med loddingen ville det vel heller ikke virket.

Ikke galt med loddingen, men heller at jeg lar pin-1 og pin-7 dele samme ground.

"The use of fully shielded twin-ax conductors, with multiple ground connections, for each differential pair improves isolation between the channels and reduces the chances of lost data in difficult electrical environments." - Serial-ata wikipedia
