Hei, jeg hvordan er Kobling og utregninger i.f.m reguleringsbryter 9 og 29? Hvordan regner man oppgave med dette?

[Salvesen.]

[pavllion]

Takk, men hvordan kunne en regne oppgave være? Kan du gi et eksempel?

[Salvesen.]

Det er jo ganske lett, det står helt til høyre hvordan motstandene er koblet i de forskjellige possisjonene, så da er det bare til å regne på det man ønsker.

[Zeph]

Takk, men hvordan kunne en regne oppgave være? Kan du gi et eksempel?



a) I ein ovn har du to varmeelement. Begge er på 75 ohm.

Rekn ut avgitt effekt for heile ovnen i alle fire trinn når den er styrt med ein 9-brytar.



b) I ein ovn har du to varmeelement. Eitt på 50 ohm og eitt på 100 ohm.

Rekn ut avgitt effekt for heile ovnen i alle fire trinn når den er styrt med ein 29-brytar.

[pavllion]

Det er jo ganske lett, det står helt til høyre hvordan motstandene er koblet i de forskjellige possisjonene, så da er det bare til å regne på det man ønsker.

Tusen takk. Jeg tar at på nr 9 så er jo det lik effekt. Vi sier at R1 og R2 har 1000 ohm. Så da blir stilling 1= 2000 ohm. Stilling 2 blir 1000 ohm. Stilling 3 blir 1000*1000/1000+1000= 500 ohm



På nr 29 så er det ulik effekt. Vi sier at R1 er 500 og R2 er 1000. Så da blir stilling 1= 500 ohm og stilling 2 blir 1000 ohm. Stilling 3 blir 1000*500= 500000/1000+500= 333,33 ohm

[pavllion]



a) I ein ovn har du to varmeelement. Begge er på 75 ohm.

Rekn ut avgitt effekt for heile ovnen i alle fire trinn når den er styrt med ein 9-brytar.



b) I ein ovn har du to varmeelement. Eitt på 50 ohm og eitt på 100 ohm.

Rekn ut avgitt effekt for heile ovnen i alle fire trinn når den er styrt med ein 29-brytar.

Da blir jo oppgave a) 75*75/75+75= 37,5 ohm + 75 + 75 + 75 = 262, 5 ohm



Da blir jo oppgave b) 50*100/50+100= 33,33 + 50 + 100 = 183,33 ohm



Stemmer dette?

Endret 16. desember 2013 av pavllion

[Zeph]

Da blir jo oppgave a) 75*75/75+75= 37,5 ohm



Da blir jo oppgave b) 50*100/50+100= 33,33 ohm



Stemmer dette?



Du skal finne for alle 4 posisjonane til brytaren.

[pavllion]



Du skal finne for alle 4 posisjonane til brytaren.

Ja beklager leste feil



Da blir jo oppgave a) 75*75/75+75= 37,5 ohm + 75 + 75 + 75 = 262, 5 ohm

Da blir jo oppgave b) 50*100/50+100= 33,33 + 50 + 100 = 183,33 ohm

Stemmer dette?

[Salvesen.]

Da blir jo oppgave a) 75*75/75+75= 37,5 ohm



Da blir jo oppgave b) 50*100/50+100= 33,33 ohm



Stemmer dette?



jeg tror nok du er litt ute å kjører her. se på bildet:

16/9 har vi to element(75 ohm) vi får da:

pos 1:R1 og R2 i serie, 75 + 75= 150ohm

pos 2:R2, altså 75 ohm

pos 3: R1 og R2 i parallel gir 37,5ohm



16/29 har vi to element(50 og 100ohm)

pos 1: R1, jeg sier dette er 100 ohm

pos 2: R2 dette er da 50

pos 3: R1 og R2 i parallel, som gir 100^-1 + 50^-1+tot^-1 som gir 33.33ohm



Bruk så ohms lov og effekt lov til å finne effekt i hver possisjon.

[pavllion]

Oja, men hvorfor plusser jeg ikke alle sammen?



Slik jeg gjorde her





Da blir jo oppgave a) 75*75/75+75= 37,5 ohm + 75 + 75 + 75 = 262, 5 ohm

Da blir jo oppgave b) 50*100/50+100= 33,33 + 50 + 100 = 183,33 ohm

Endret 16. desember 2013 av pavllion

[Salvesen.]

Oja, men hvorfor plusser jeg ikke alle sammen?



For du vil vite effekt i hver posisjon?

[pavllion]



For du vil vite effekt i hver posisjon?

Hvordan finner jeg effekten? Jeg vet jo ikke spenningen eller strømmen

[Salvesen.]

Ta utgangspunkt i 220/230V du

[pavllion]

Ta utgangspunkt i 220/230V du

ok skal komme tilbake med svar. Med dette vil jo uansett få oppgitt (volten) om jeg skal finne effekten i hver av posisjonene sant?

Endret 16. desember 2013 av pavllion

[Salvesen.]

ok skal komme tilbake med svar. Med dette vil jo uansett få oppgitt (volten) om jeg skal finne effekten i hver av posisjonene sant?



ikke nødvendigvis, mulig det er oppgitt noen strøm verdier og noen motstandsverdier så må en regne seg ut derifra.

[pavllion]



ikke nødvendigvis, mulig det er oppgitt noen strøm verdier og noen motstandsverdier så må en regne seg ut derifra.

Ja eller strømmen selvfølgelig.

Men nå har jeg regnet ut.

Bryter9:

Pos1

230V/150ohm= 1,53A

1,53A*230= 351,9W



Pos2

230V/75ohm= 3A

3A*230V= 690W



Pos3

230V/37,5ohm= 6,13A

6,13A* 230V =1409,9W



Bryter 29:

Pos1

230V/100ohm= 2,3A

2,3A*230V=529W



Pos2

230V/50ohm= 4,6A

4,6A* 230V= 1058W



Pos3

230V/33,33=6,9A

6,9A*230=1587W

[pavllion]

Dette ble rett sant?

[Salvesen.]

Ser rett ut ja, har ikke sjekket over svarene men utregning er rett.

[pavllion]

Ser rett ut ja, har ikke sjekket over svarene men utregning er rett.

Tusen takk for hjelpen! Noen her som vet hvordan man tegner flerlinjetskjema enkelt og greit. Hva man må huske på og hva som er lurt å begynne med først?

Hvordan vet jeg når jeg skal bruke 2 leder kabel, 3 leder kabel og 4 leder kabel? Ser man bare på hvilke bryter det er?

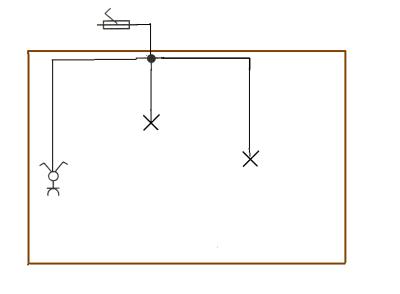

Her er et enlinjetskjema
