Vifte med hjemmelagd viftestyring

[NoTrace]

Har et spørsmål.

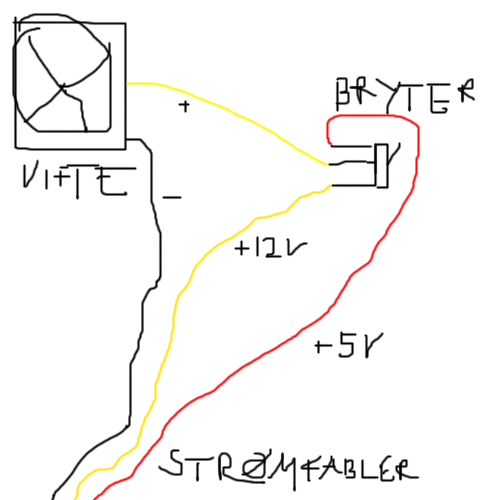

Se vedlegg for bildeillustrasjon.



Vil det her tilføres 5 volt når bryteren står opp, slik at viften kjører rett under 50%, og full speed når den står nedover, på 12 volt?

[Flex]

Jepp, men det er ikke sikkert at vifta vil starte opp på 5V. En del vifter krever høyere spenning for å starte opp. En annen mulighet kan være å lage en "7V mod", dvs. at + på vifta alltid er koblet til +12V (gul), mens bryteren avgjør om - skal være 0V (svart) eller +5V (rød).

[NoTrace]

Forklare/tegne hvordan det gjøres da?

Er ikke spesielt inni dette her

[Flex]

Den gule ledningen (+12V) går direkte til viftas +

Ledningen fra viftas - går til bryterens midtkontakt

Den røde ledningen (+5V) går til den ene "endekontakten" på bryteren.

Den svarte ledningen (+0V) går til den andre "endekontakten".



Fant en tegning her

[NoTrace]

Oooki Takk
