Kablet nettverk - ingenting virker

[Delphi]

Jeg er nå ferdig (ihvertfall foreløpig) med å kable huset mitt. Jeg har bare et problem - jeg får ikke kontakt med nettverket når jeg kobler pc-er til noen av veggkontaktene jeg har satt opp. Jeg har lagt opp to vegguttak i to forskjellige rom, og det er ikke kontakt i noen av dem. Huset er kablet ved at linja inn går gjennom loftet og ned i gangen, der den går inn i et patchepanel. Fra patchepanelet er den koblet til en switch. Alle (begge) de to andre kontaktene i huset er koblet til på samme måte - ledningene er trukket på loftet, og ned i patchepanelet i gangen, der de blir koblet til switchen.



Nettverkskabelen er uskjermet, og på loftet ligger den et lite stykke rett ved siden av noen strømkabler, men jeg tror ikke dette har noe å si, fordi det er linje inn i huset, og det skulle det jo ikke vært hvis strømkablene hadde påvirket nettverkskabelen, right? Jeg får koblet på nettverket hvis jeg kobler pc-ene direkte til switchen, men ikke når jeg kobler switchen til patchepanelet og så kobler pc-ene til vegguttakene.



Hele huset er kablet etter 568B-standarden, dvs at alt, uten unntak følger denne standarden. Til begge kontaktene går det to kabler, en til hvert uttak, fordi det var det jeg ble rådet til i den forrige tråden om nettverket mitt. Jeg har sjekket det meste av kontaktene flere ganger for å se om jeg har kablet feil, og jeg har ikke kunnet se noen.



Så da gjenstår det bare å spørre, hva har jeg gjort feil? Og hva kan jeg gjøre for at det skal fungere igjen?



- Delphi

[Elgvenn2]

Får du lys på switchen når du kobler i PC-ene da?

Har du dobbeltsjekket at fargekodingen på kontaktene du har brukt er 568B, slik at du ikke tilfeldigvis har laget alle punktene krysset? Dette kan evt. sjekkes ut ved å bruke en krysset patch-kabel mellom PC og veggkontakt.

[trn100]

Mulig jeg misforstår, men linjen inn går inn på switchen, og fra switchen har du i tillegg 2 kabler til de 2 punktene på patchepanelet som fører til de 2 rommene?



I så fall høres det riktig ut!?

[V-by]

sikker på at det ikke er brudd i kablingene din?

[joker]

du har vel ikke brukt stiftepistol når du festet kabelen?? det har jeg gjort en gang og måtte ta runden og fjerne alle stiftene..

[Delphi]

Jeg har ikke kontrollert om fargekodingen som er skrevet på kontaktene er riktig, så jeg kan teste det med krysset kabel. Om det er brudd i kablingen vet jeg ikke, men jeg tror ikke det, da det virker litt lite sannsynlig at det skal være brudd på 4 separate kabler samtidig.



Og for å prøve å få det helt klart hvordan nettverket mitt ser ut, har jeg prøvd å forklare det litt tydeligere Linjen inn går inn i patchepanelet og deretter inn i switchen. Kontaktene i begge rommene er doble, og det går derfor to kabler til hver av dem (se tråden det er linket til i åpningsposten for mer info om dét). Alle disse fire kablene går til patchepanelet, og kobles deretter til switchen med korte patchekabler.



- Delphi

[Delphi]

Jeg har ikke brukt stiftepistol Jeg har brukt kabelstifter (sånn med spiker i og en plastik-greie som holder kabelen fast). Dessuten er kabelen lagt i rør på loftet, så der er det ihvertfall ikke stiftet i den.



- Delphi

[trn100]

Hmmm.... Om linjen går inn i patchepanelet kan jeg ikke helt forstå hvordan det skal virke? Linjen må inn i switchen?! Et patchepanel har ingen kontakt mellom punktene, slik at om linjen går inn i den ?

[Delphi]

Jeg er klar over det alle linjene er koblet til patchepanelet, og er koblet videre til switchen derfra.



- Delphi

[trn100]

Kan du ikke lage en liten skisse av opplegget ditt? Er nok litt treg siden det er Fredag

[Delphi]

Da må jeg stille et lite nesten-offtopic-spørsmål: kan jeg uploade bilder direkte til forumet? evt har noen noen andre sider jeg kan uploade bildet?



- Delphi

[trn100]

GIF bilder skal i alle fall gå bra

[nomore]

En kabeltester er glimrende til å teste at alle lederene er i rett rekkefølge, og har god nok kontakt.



Har du mulighet for å kjøpe, eller låne en slik? Da forsikrer du deg om at alt er rett, og du slipper hodebry senere pga dårlig kontakt, eller feilkobling.

[General Musa]

ok, kansje dumt spørsmål, tillater isp`n din flere ip adresser? evt har du router i nettet?



musa

[trn100]

Mener jeg har et par kabeltestere liggende på jobben, så trenger du en send meg en PM



Ellers var det omtrent jeg forestilte meg opplegget ditt:

[Delphi]

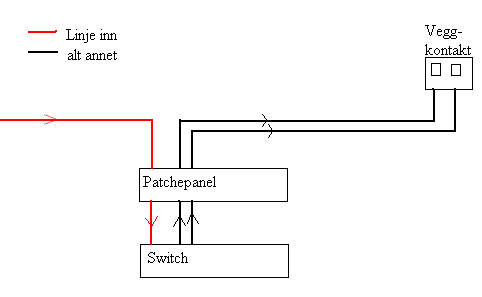

Ja,det er basically sånn, men innlinja går inn i patchepanelet før den går til switchen. Se om du/dere får noe nyttig ut av dette. Jeg har bare giddet å tegne på en kontakt, men det er bare fordi jeg er lat

[trn100]

Ok, burde i praksis bli det samme det og burde virke på samme måten. Men har du forsøkt å plugge innlinjen direkte i switchen?



Sansynligvis ligger problemet et annet sted, men som du selv er inne på, kabelbrudd i alle fir?



Hmmm...

[Delphi]

Innlinja gikk rett i switchen før jeg koblet det sammen i gangen, fordi jeg ikke hadde koblet opp patchepanelet enda. Da funka alt fint, og som sagt i åpningsposten funker alt fortsatt fint hvis jeg kobler pc-ene direkte til switchen. Det er bare når pc-ene kobles til gjennom veggkontaktene at det ikke fungerer.



- Delphi

[sedsberg]

Da må du jo ha en feilkopling i patchepanelet eller veggkontaktene?

[trn100]

Kan nok se slik ut ja...
