trenger hjelp med Led's

[storken]

hei.



jeg har tenkt å bruke 20 slike Led's for å lyse opp en basskasse. i basskassa er det pleksiglass som er UV reaktivt.



her sitter jeg fast: hvor mange motstander trenger jeg for å få en spenning på så nær 5 V som mulig? spenningen som brukes i førstningen er 240V og det er det Led'ene skal kobles på.



her er bilde over koblinga så langt:



[alexkl]

hei.



jeg har tenkt å bruke 20 slike Led's for å lyse opp en basskasse. i basskassa er det pleksiglass som er UV reaktivt.



her sitter jeg fast: hvor mange motstander trenger jeg for å få en spenning på så nær 5 V som mulig? spenningen som brukes i førstningen er 240V og det er det Led'ene skal kobles på.



her er bilde over koblinga så langt:



5659915[/snapback]



du må bruke ohms lov til og regne ut dettet: U=R*I, u er spenning, i er strøm og r er motstand..



Husker ikke helt hvordan resten gjøres, beklager



prøvde ihvertfall, hvis det er til hjelp

[storken]

hmm... på microplex står det:



Vf=5 VDC. If=7.4 mA. Ved tilkobling til 12VDC seriekobles en ¼W motstand på 1000 ohm (medfølger ikke).



men betyr det att en lcd bruker halvparten av 7.4 mA?



noen som vet hvordan men kan halvere 240V til 120V?



Edit:

U=R*I

240V=R blir motstand da.. og I er Amper?

Endret 24. februar 2006 av storken

[Sweet]

ehm? LED på AC ?? funker vel dårlig det??

[Sweet]

1: LED funker ikke på vekselstrøm.. du må ha en likeretter isåfall for at diodene skal få pluss på anoden og minus på katoden (eller omvendt, husker ikke) MEN en høyttaler vil jo ikke funke på likestrøm. sååå litt problem.. kan være jeg surrer nå men mener det er sånn..

[storken]

1: LED funker ikke på vekselstrøm.. du må ha en likeretter isåfall for at diodene skal få pluss på anoden og minus på katoden (eller omvendt, husker ikke)  MEN en høyttaler vil jo ikke funke på likestrøm. sååå litt problem.. kan være jeg surrer nå men mener det er sånn..

5660862[/snapback]



du har en ting rett og en ting feil :



som du sier så funker selvsagt ikke leds'ene på AC men forsterkerne forandrer Ac til Dc men det er til høytalern og ikke leds'ene.



noen som vet om en transformator som gir deg Dc 120V fra 240 Ac?

[storken]

har en ide har nå...



sitter her med ett adapter fra en borremaskinlader og dette er specs:



input: 230V~50hz

output: 12V = 400mA 4.8Va (hva står 4.8Va for?)



men jeg tenker meg att jeg skal bruke denne til å sette ledene på osv...

[Nilsen]

Jeg annbefaler deg å bruke en ekstern strømkilde, eller lage en likeretterbro selv.



Som ekstern strømkilde kan du bruke en gammel PSU fra en maskin du har stående.

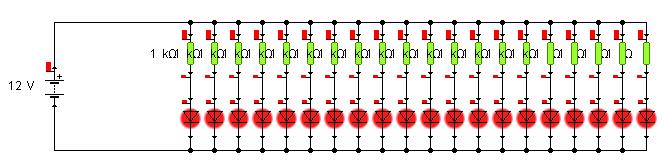

Montern en motstand på 1kohm i serie med hver enkelt diode, og kobl det hele på en 12V rail. 1/4W eller 1/2W bør holde.


[storken]

takker for svar



men jeg har en trafo som har blitt brukt til å lade opp en borremaskin som jeg bruker nå.

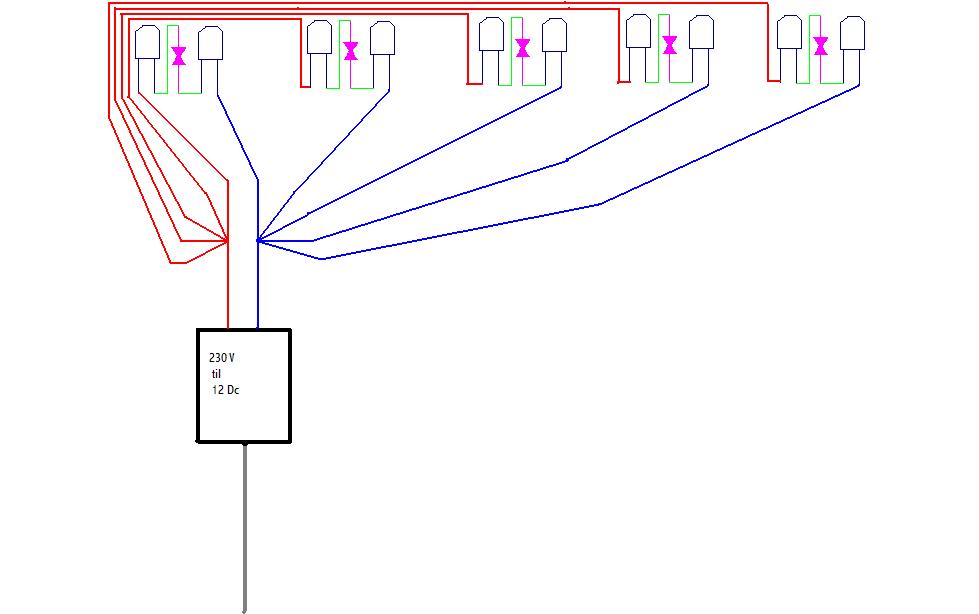

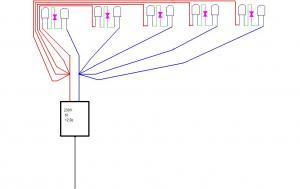

har koblingsskjema tror jeg



de rosa tingene er motstand på 270 ohm

[Nuhvok]

Det er ikke korekt at LED ikke virker på AC.

AC svinger jo fra positiv til negative hele tiden, man kan dermed benytte seg av bare de negative, eller bare de positive periodene.

Dette vil ikke gi like godt lys men det virker, og virker det så kan det gjennomføres, selv om jeg vil anbefalle å sette en liten diode i serie med LED.

[Nilsen]

Med andre ord, dioden vil blinke 25 ganger i sekundet. Baksiden av dette er at levetiden på dioden faller.

[Nuhvok]

Det medfører korekt.

[storken]

men trafoen min er Dc så hvorfor diskuterer dere det?

[Nuhvok]

Bare få frem at man KAN kjøre LED på AC.

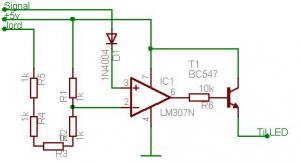

Men sats på trafoen du, kan jo bygge en simpel VU krets og for å få ledsene til å blinke med musikken.

[storken]

Bare få frem at man KAN kjøre LED på AC.

Men sats på trafoen du, kan jo bygge en simpel VU krets og for å få ledsene til å blinke med musikken.

5686400[/snapback]



hvordan gjør jeg det? forvrenger det isåfall noe av musikken?



kan du tengne opp koblingsskjema?

[Nuhvok]

Fungerer som en ekstra høyttaler, kan du si.

Endret 2. mars 2006 av Nuhvok

[Nilsen]

Hmm, hvorfor har du valgt å sette fire motstander i serie mot jord, framfor en totalresistans?

[Nuhvok]

Hmm, hvorfor har du valgt å sette fire motstander i serie mot jord, framfor en totalresistans?

5689762[/snapback]



For å få 1v inn på opampen istedetfor 5v, dette gjør at du ikke må spille så fryktelig høyt for å få utslag på LEDsene.

Spenningen fordeler seg med 1v over hver av de 5 motstandene.

[storken]

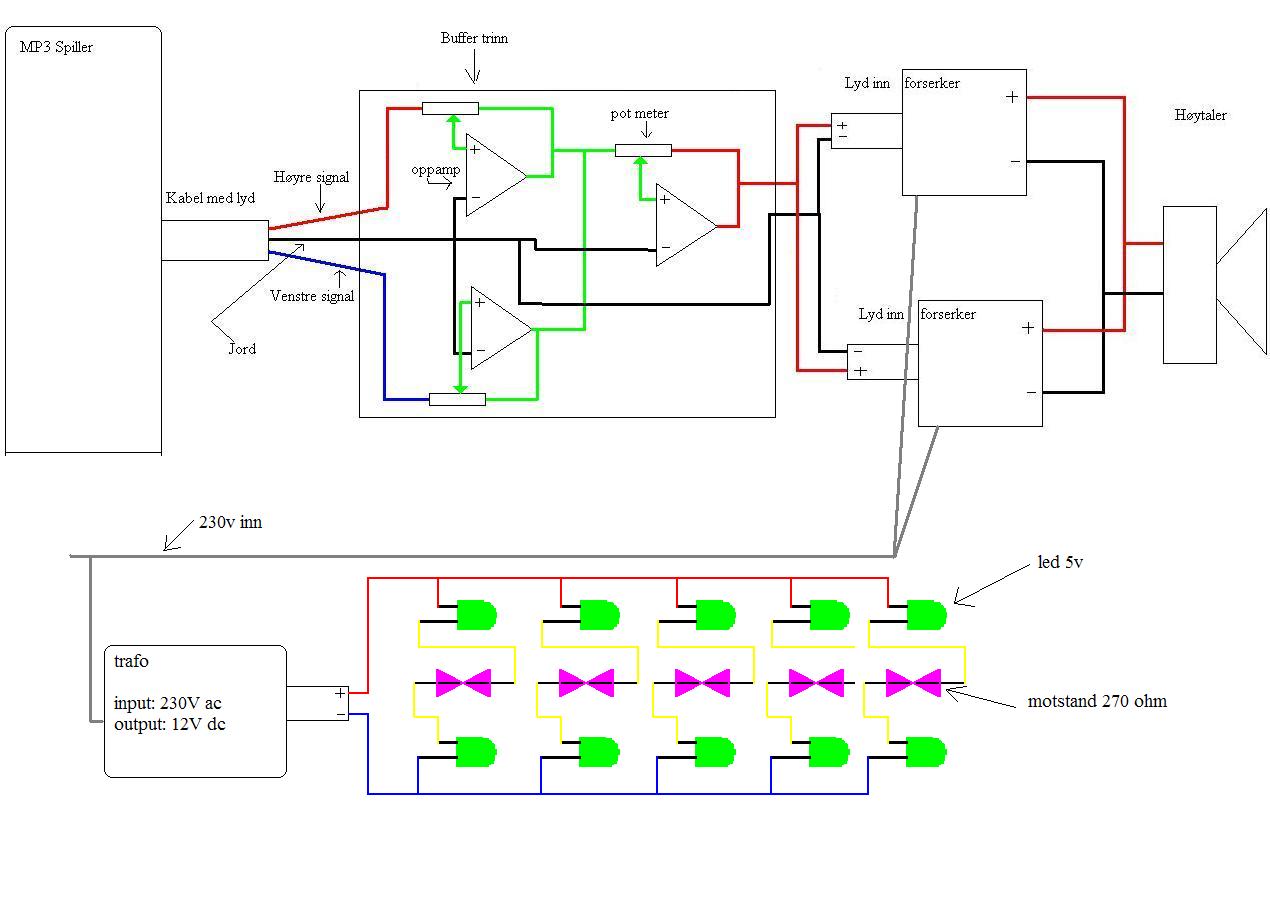

her er hele koblingsnettet så hvor vil det blinkende lyset ta plass her?

[Nuhvok]

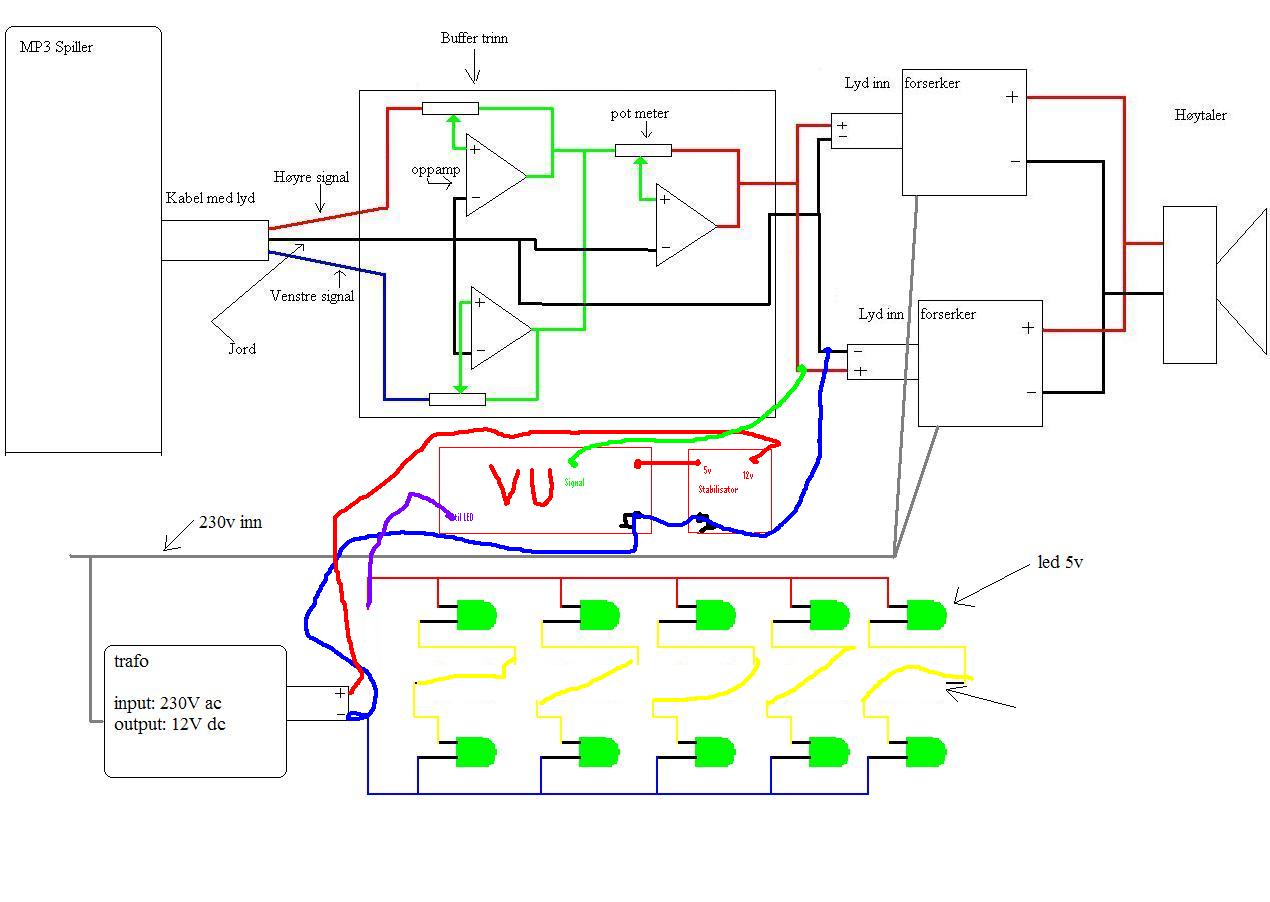

Noe sånt tenker jeg.

Håper du overlever at jeg er verdensmester i paint.
