Død Xbox - Mangler 2 motstander

[Amundo]

Heisann



Håpte på noen i forumet som kunne hjelpe meg med å finne ut hvor stor motstand det er på motstandene R703 og R705 på en xbox V 1.4. Var litt uheldig med lodding som gjorde at jeg mast dem



Eller noen som har en defekt xbox som er gjerne villig til å sende til meg. (betaler frakten selvsagt).

[Sir_cruz]

Det er farge kode på motsandene kan du nevne dem ?



det er sikkert 4-5 farger fra høyre til venstre

[Amundo]

dessverre er det ikke så enkelt det er produksjonsmotstand (firkante små saker)

[Sir_cruz]

Det er kjedelig.

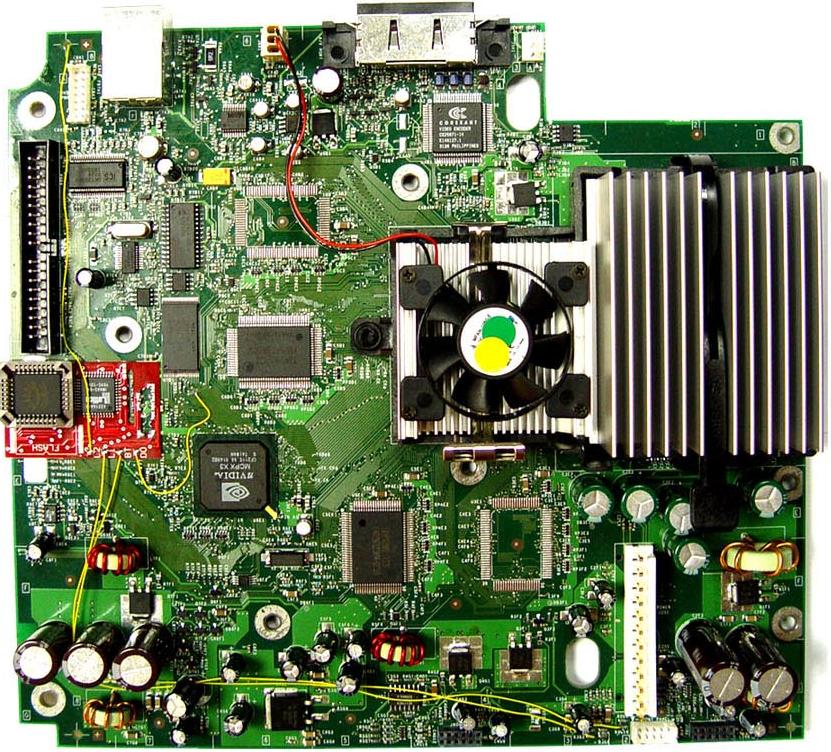

Jeg tok et bilde jeg google opp vet ikke om det er samme HK som deg men du kan ta og Opne det i paint og sette noen rundinger rundt de motstandene du ''mangler''

[H2H]

chris... du vet det er et lettere d0 punkt på undersiden?

og at det er mye lettere med Pinhead install...



d hovedkortet er helt sikkert 1.4 siden det er sinsykt få 1.5!

http://www.xbox-scene.com/versions_3.php

Endret 9. desember 2004 av H2H

[Sir_cruz]

chris... du vet det er et lettere d0 punkt på undersiden?

Visste ikke det nei

Takker dog for info.



Bilde av under siden :

Endret 9. desember 2004 av Chris_p4_2.8@800

[H2H]

bildet av d0 punktet på undersiden:

http://www.teamxecuter.com/x3/tutorials/pi...5/x3_bottom.jpg

Endret 9. desember 2004 av H2H

[Sir_cruz]

dessverre er det ikke så enkelt det er produksjonsmotstand (firkante små saker)

kan du ikke måle på de da ?

[Sir_cruz]

bildet av d0 punktet på undersiden:

http://www.teamxecuter.com/x3/tutorials/pi...5/x3_bottom.jpg

Men vitsen er og lodde på undersiden ?

[aldrimerforum]

chris... du vet det er et lettere d0 punkt på undersiden?

og at det er mye lettere med Pinhead install...



d hovedkortet er helt sikkert 1.4 siden det er sinsykt få 1.5!

http://www.xbox-scene.com/versions_3.php

men virker ikke som den chippen som er på det bildet støtter pinheader?

[Amundo]

Chris_p4_2.8@800

Det er kjedelig.



Jeg tok et bilde jeg google opp vet ikke om det er samme HK som deg men du kan ta og Opne det i paint og sette noen rundinger rundt de motstandene du ''mangler''

Rett under chippen din



Chris_p4_2.8@800

kan du ikke måle på de da ?

Dessverre siden jeg ikke finner de igjen, hadde jeg funnet de hadde jeg loddet de på igjen



Chris_p4_2.8@800

Men vitsen er og lodde på undersiden ?

Lettere loddepunkt for D0 punktet siden den på toppen er liten og vanskelig



TorgeirS

men virker ikke som den chippen som er på det bildet støtter pinheader?

Joda det kan kjøpes på diverse nettbutikker f.eks. nordicimport som du lodder på chippen og på kortet

Endret 10. desember 2004 av Amundo

[Sir_cruz]

Jeg har fått en til og måle motstandene for meg (deg?) i helgen , han skulle lodde en xbox uansett så det var ikke noe stress og måle sa han Grei kar

[Sir_cruz]

Chris_p4_2.8@800

Det er kjedelig.



Jeg tok et bilde jeg google opp vet ikke om det er samme HK som deg men du kan ta og Opne det i paint og sette noen rundinger rundt de motstandene du ''mangler''

Rett under chippen din

Det er ikke min xbox altså ?



Vis dere trodde det ?



Jeg googlet den fram... (Tysk xbox )

[Amundo]

Hehe du kan si til kameraten din at han ikke trenger å måle de. Var hos en lokal service elektronikar som haddde en xbox som var ødelagt. Fikk de gratis og fikk loddet de på. Målte de også og fant ut at begge var 10K Ohm.



Men dessverre så får jeg den ikke opp så jeg må sjekke litt mer. Grunnen jeg må ha den opp er å få ulåst hardisken som er på 160GB litt kjipt å miste begge. Skal gå over loddingen igjen på søndag eller mandag når jeg har tid



Men takk for gode hjelpen Chris_p4_2.8@800

Endret 11. desember 2004 av Amundo

[Amundo]

W00T



Fikk litt tid idag før jeg skulle på jobb og fant ut at en bane på kretskortet var ødelagt og fikk laget en "bro" over feilen og fikk XBOX'en til å funke!



Nå skal jeg bare ta på modchippen igjen også låse opp disken og putte i en mindre



Skal ta bilde av det senere ikveld slik at dere kan se hva som har vært problemet

[Sir_cruz]

Det var flott



Bra du fikk alt til og funke

10K ohm , da vet jeg det også
