Redusere spenning til led-strips

Recommended Posts

55 minutes ago, delfin said:

PDS-003117_Rev01_Mid_Power_2835-12D2.pdf (luminus.com) Er det disse?

Garantert at denne stripen ikke trekker 8 mA totalt, tipper noe mer i gata 15W (3A). Jeg tror du kan regne omtrent 0.2W per LED her. Hvordan målte du 8 mA?

Jeg vil si nei, du kan ikke bruke en motstand. Med utgangspunkt i at vi snakker om en last som trekker mye, mye mer enn 8 mA, som ikke kan stemme som sagt.







Jeg koblet et multimeter i serie med +5V.

Share this post


Link to post
11 minutes ago, JohnMartin said:

Jeg koblet et multimeter i serie med +5V.

Du har gjort noe galt i alle fall, 8 mA og 5V er 0.04W. Jeg vet ikke hva du har gjort galt, men som sagt; garantert ikke 8 mA eller noe i nærheten.

Share this post


Link to post

Delf

delfin skrev (Akkurat nå):

Du har gjort noe galt i alle fall, 8 mA og 5V er 0.04W. Jeg vet ikke hva du har gjort galt, men som sagt; garantert ikke 8 mA eller noe i nærheten.

Delfin har nok rett. 8mA høres veldig lite ut. Kan du lage en skisse og plassere probene akkurat slik du målte?

Share this post


Link to post

hmm.. syntes det var noe lavt selv, men når det var det multimeteret målte, så godtok jeg det.
Har ikke utstyret her hjemme, jobber hos en kjenning som har skikkelig tre verksted.
Målte bare over telefon, da jeg fikk han som bor der til å måle. Spørs om han har gjort noe feil da, ja
Skal dit i morgen, så da kan jeg måle på nytt og lage en skisse om det fortsatt viser det samme.

Share this post


Link to post

8mA kan være strømtrekket til EN av led'ene etter motstanden. Hele led stripen drar nok mye mer enn 8mA ja. Hvilket strømadapter bruker du til å lyse opp led'ene med? Får vel ikke brukt en vanlig såkalt telefonlader her som gir rundt 2 ampere? Denne vil jeg i såfall tro blir veldig varm.

Share this post


Link to post

Det ble brukt en variabel strømforsyning under testing. Satt på 5V. Den er ganske kraftig, så den klarer nok en del mer enn 3A

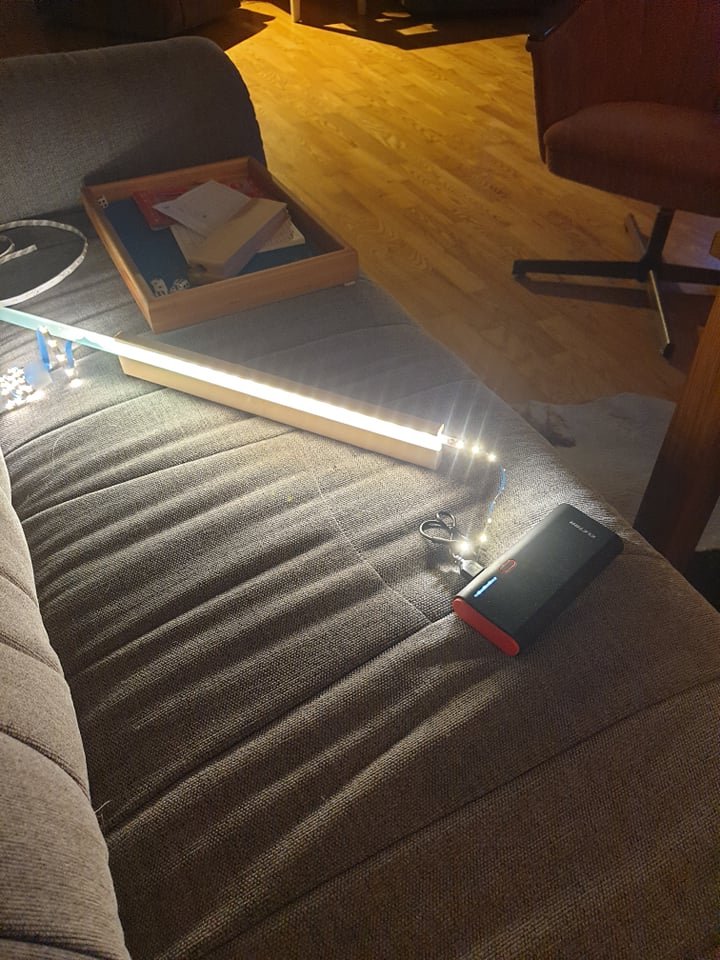

Men stripsen ble også testet med vanlig USB powerbank.
Når stripsene selges som 5V med USB kontakt, så må det vel være laget for å kunne drives på det viset?




Share this post


Link to post

Vet at man skal ikke ta det som står i annonsene på aliexpress for god fisk, men er jo listet opp at denne kan brukes som back-light på tv, og usb kontaktene på en TV har vel ikke så mange amp?

Quote

- Driven by any devices with output 5V USB port, Such as Computer, Desktop, laptop, Tablet, Tab, Car Cigar lighter. etc.

- Power saving, no heat, low power consumption, stable performance.



Edited by JohnMartin

Share this post


Link to post

Om en krets trekker 2W så blir det vel 2W/5V = 400mA

Jeg regner med at noen led lamper fort kan trekke 2W og mer, men bare en gjetning fra min side.

Edit: leste litt bakover i tråden, leste dette: " tror du kan regne omtrent 0.2W per LED her"

Edited by Svein M

Share this post


Link to post
sedsberg skrev (4 timer siden):

Du hadde ikke multimeteret på AC i stedet for DC tilfeldigvis?

Når man måler strømtrekk håper jeg inderlig han ikke brukte noen av delene :)

Share this post


Link to post
2 hours ago, Bjerknez said:

Når man måler strømtrekk håper jeg inderlig han ikke brukte noen av delene :)

Man må nødvendigvis bruke én av delene. 😛



Share this post


Link to post
sedsberg skrev (1 time siden):

Man må nødvendigvis bruke én av delene. 😛



Joda, men når du nevner AC eller DC i multimeter sammenheng så snakker du om spenningen. Derfor kan det "lure" TS til å tro at han skal sette den i DC eller AC når man skal måle strømtrekket. Det funker dårlig og vil kortslutte kretsen.

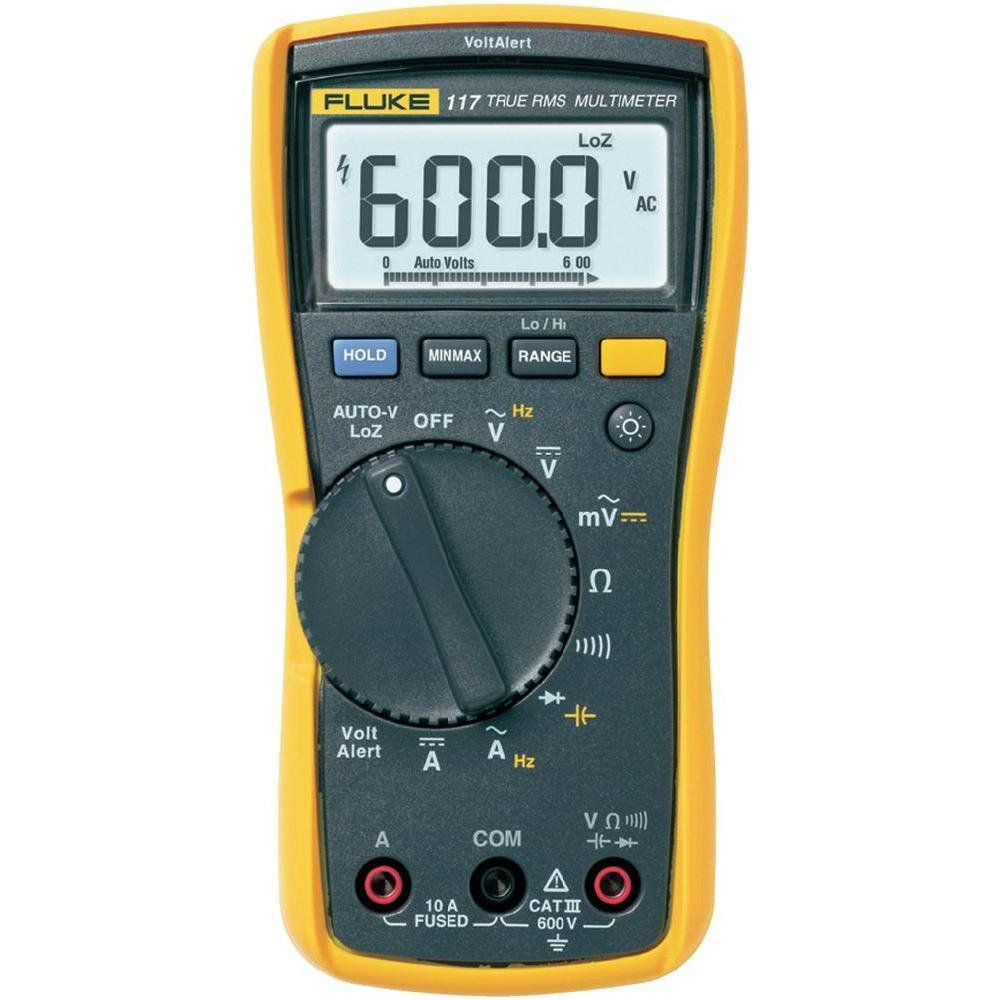

Derimot skal man sette multimeteret i "A" som står for "Ampere". Merk at man også må endre kontaktpunktet til testledningen på multimeteret for å måle ampere. Setter du det i "mA" eller "uA" (milli ampere og micro ampere) mode så vil mest trolig sikringen i multimeteret gå (hvis det ikke har gått allerede) siden de sistnevnte utgangene ofte har en sikring som ryker ved 200-500mA.

Vær også sikker på at kretsen ikke trekker mer enn 10 ampere. De alle fleste multimetere har en intern sikring som ryker ved 10 ampere.

Skal man måle strømtrekk i den kategorien vill jeg heller kjøpt et tangamperemeter, eller "clamp meter" som det heter på engelsk. Google er din venn :)

Share this post


Link to post

Man må velge AC eller DC når man måler strøm også. Det gjelder for både strøm og spenning. Og tangamperemeter for DC er en del dyrere. Samt mer unøyaktig og har noen begrensninger.


Edited by sedsberg

Share this post


Link to post

Da har jeg fått målt og prøvd litt.

Kan se ut som at han som måtte for meg kanskje hadde den i AC.

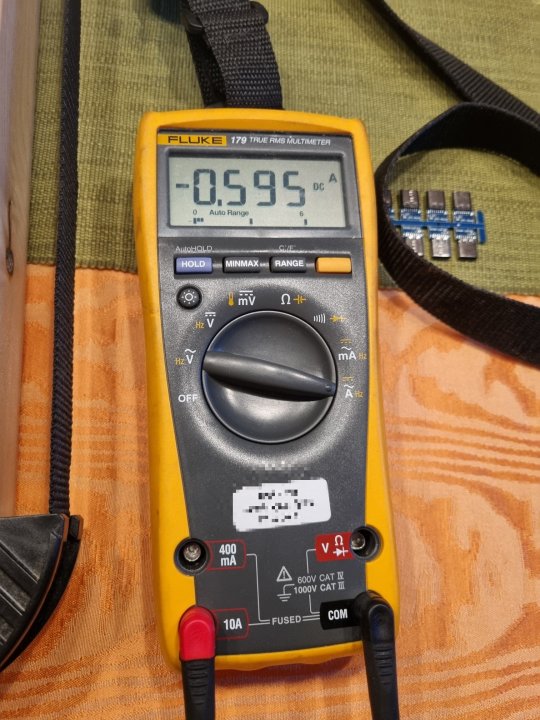

Når vi nå satte den i DC, så fikk vi noe mer. Men fortsatt ikke så mye som flere her forventet. Ble bare målt ca. 0.6A.

Koblet til 440ohm motstand, men da var det helt dødt.

Prøvde så med en 220ohm, og da ble det lys, men fortsatt litt for svakt, så må få tak i å prøvd med en mindre.

Hadde ett USB adapter på 0.5A, og klarte fint å drive led stripsen uten noe varmgang. (Bare for test, skal bruke kraftigere på ferdig produkt)

Ut ifra målingene og erfaringene, så tviler jeg på at stripsen drar 2+ A?

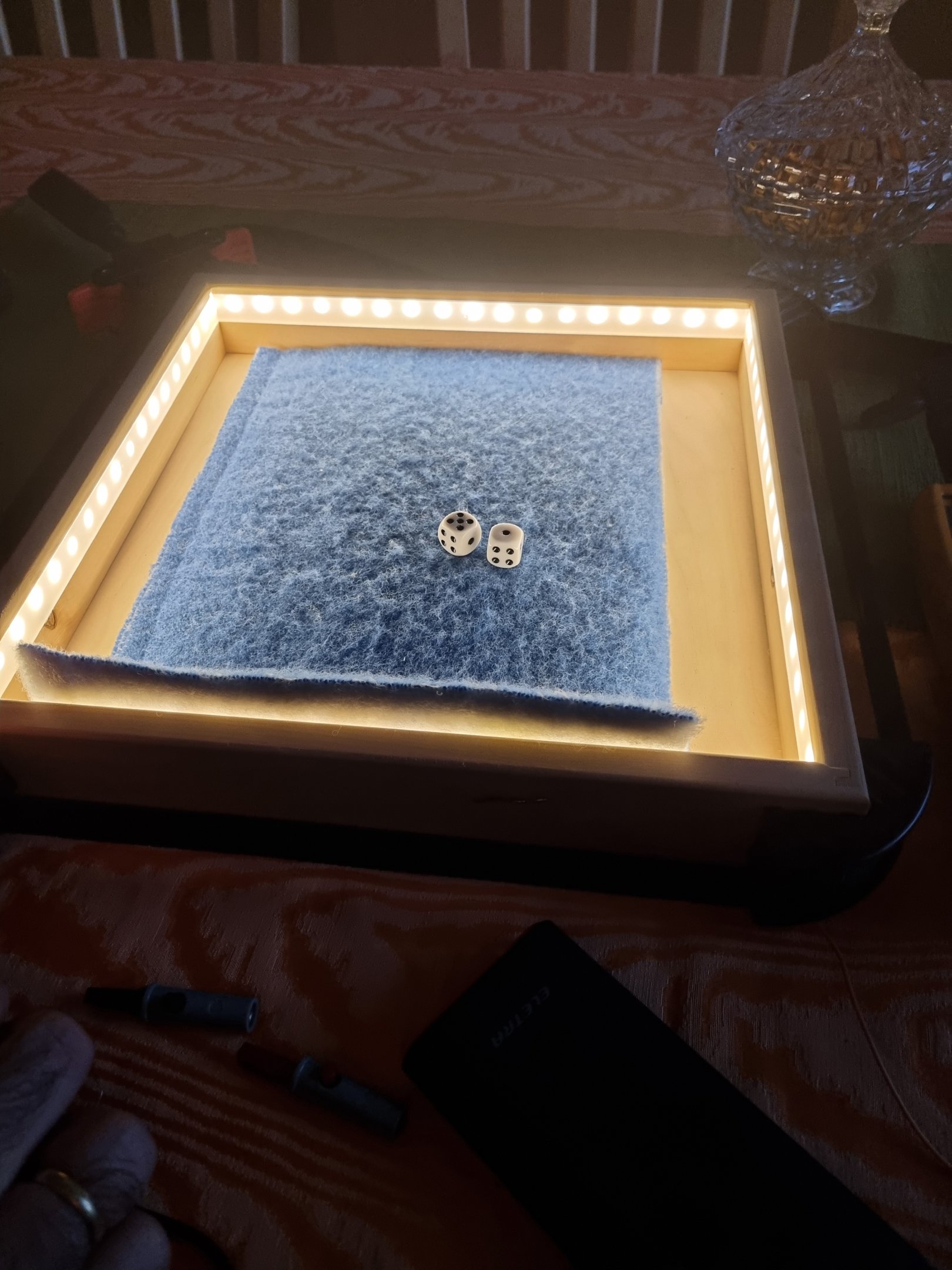

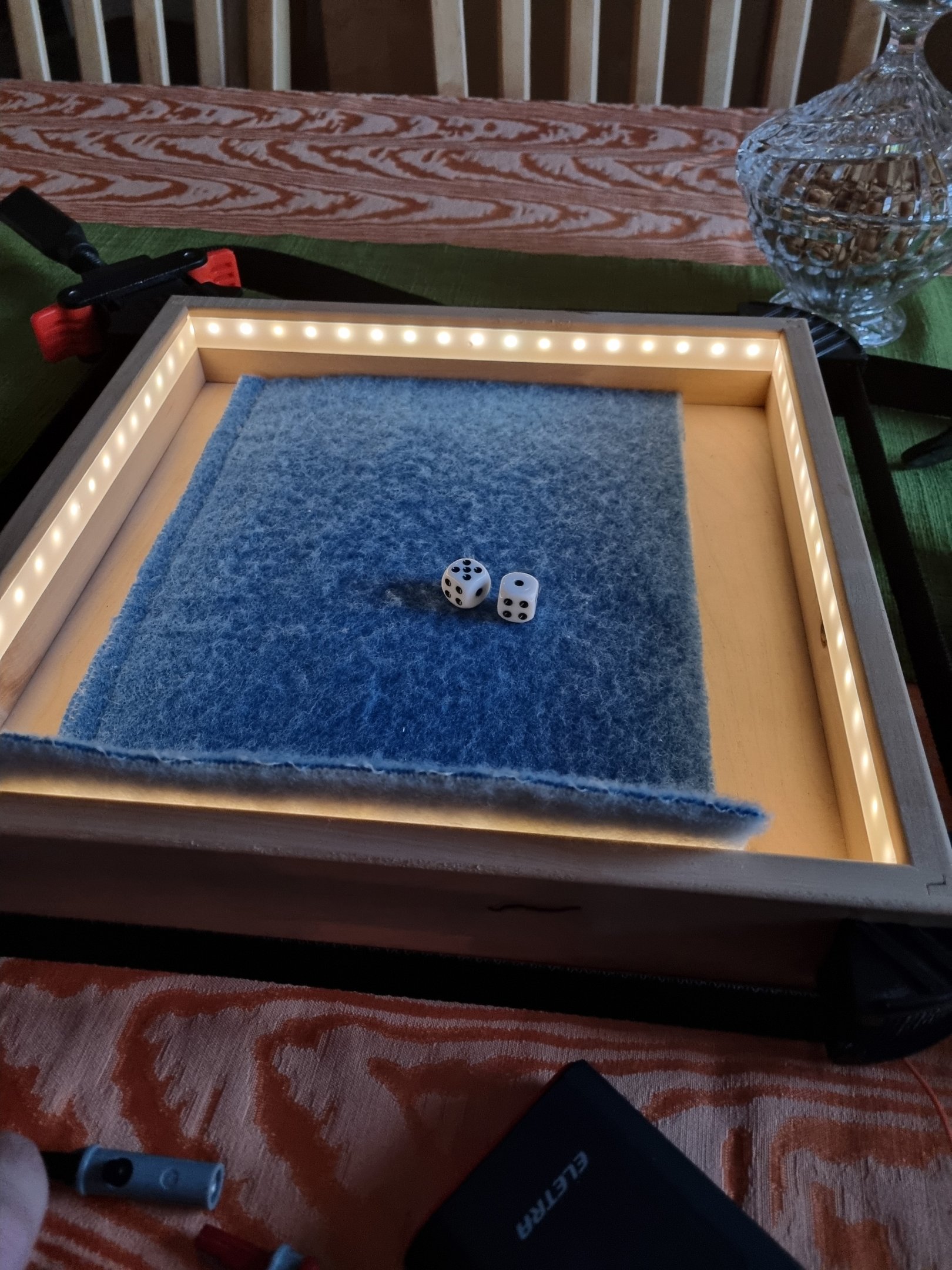

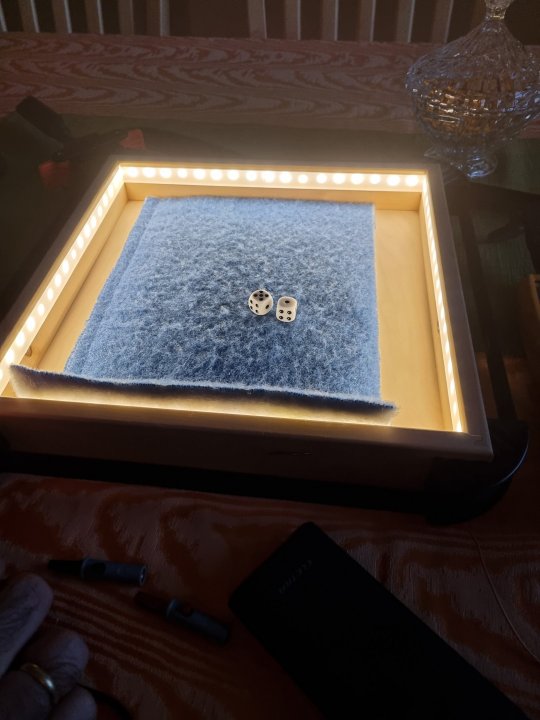

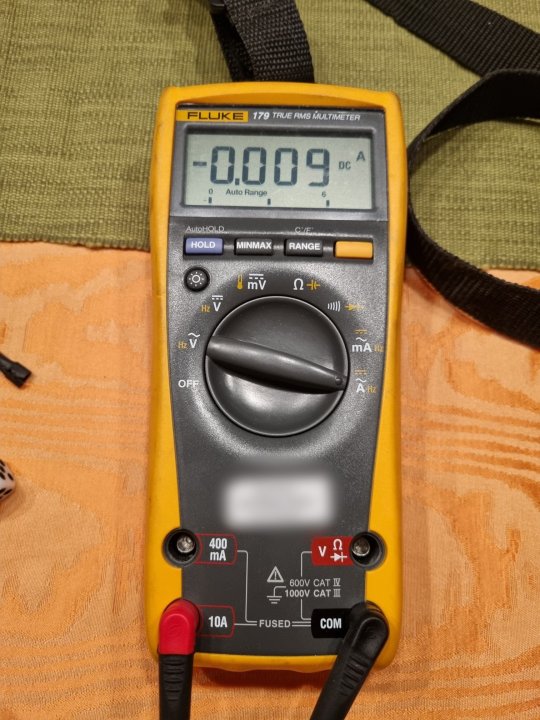

Legger også ved bilde av måling gjort med 220 ohm motstand koblet til. 0.009A. Pluss 2 bilder av "kassen". Lysene virker kraftigere enn de er i virkeligheten.







Share this post


Link to post

Med et totakt strømtrekk på 0.6A og ut fra bildet ca. 70stk. Led, så trekker hver led ca. 9mA. Noe som nok er langt innenfor specs til disse led'ene. Hadde disse fått opp mot maks ratet strøm som er rundt 30mA så hadde kretsen dratt ca. 2.1 ampere. Siden vertfall jeg antok at dette var en strip med 100 led eller mer, så ble det tippet at den skulle trekke langt mer.

En vanlig såkalt "mobillader USB" som klarer 1+ ampere vil lyse opp disse helt fint.



Share this post


Link to post
4 hours ago, JohnMartin said:

Da har jeg fått målt og prøvd litt.

Kan se ut som at han som måtte for meg kanskje hadde den i AC.

Når vi nå satte den i DC, så fikk vi noe mer. Men fortsatt ikke så mye som flere her forventet. Ble bare målt ca. 0.6A.

Koblet til 440ohm motstand, men da var det helt dødt.

Prøvde så med en 220ohm, og da ble det lys, men fortsatt litt for svakt, så må få tak i å prøvd med en mindre.

Hadde ett USB adapter på 0.5A, og klarte fint å drive led stripsen uten noe varmgang. (Bare for test, skal bruke kraftigere på ferdig produkt)

Ut ifra målingene og erfaringene, så tviler jeg på at stripsen drar 2+ A?

Legger også ved bilde av måling gjort med 220 ohm motstand koblet til. 0.009A. Pluss 2 bilder av "kassen". Lysene virker kraftigere enn de er i virkeligheten.



Jeg vet ikke hvor mye du trenger å måle om det virker. Skjønner ikke hvordan du har klart å få 9 mA, menmen. Strømmen skal være lik i hele kretsen om det er koblet i serie, og det betyr at det er 9mA til samtlige leds også?

Uansett, i stedet for å finne en mindre motstand så surrer du sammen f.eks. 3 stykker av 440 ohm så får du mye høyere effekt (standard er vel 0.25W) og slipper å bekymre deg så mye.

Rres = ( r1^-1 + r2^-1 ... )^-1

Evt. bare 440/3 siden alle er like, men du kan slenge på en på 220 på toppen for å øke spenningen litt f.eks, eller erstatte en av dem med 220 eller det som passer.

Med 3x440 ohm i parallel blir det 147 ohm, med den fordelen at du slipper å bekymre deg for effekten. 0.75W og et spenningsfall på f.eks. 1V (ukjent, men gjetter) gir deg 1.33 A å gå på før noe er utenfor specs. Mye smartere enn å bruke en mindre motstand, og så er det lett å finjustere. Vil du ha de enda lysere kan du jo legge en til f.eks.

Du surrer sammen begge ender og legger på litt loddetinn, så skal det nok gå fint :) 0.6 var fortsatt overraskende lite men det er stor forskjell på hvor mye strøm de bruker for å lyse litt, og lyse maks, som er det man vil i mange sammenhenger. Specs er jo 0.65A på dem. Med andre ord; strømkilden dere bruker kan ha me å si.

flora_DSC_0136.jpg?1396789611



Bruk f.eks. 3x440 så får du 440/3 = 147.

4x440 = 110 etc. Da blir det lett å få passe lys, samtidig som effekten ikke skal være noe å bekymre seg for.
