Flatkabel løsrevet fra lcd panelet

[Baardsen]

Har en Samsung Ue55 som jeg byttet led på å så klarte jeg Sørensen meg den kunsten å rive av en flatkabel på ene siden av panelet. Er disse limt eller hvordan er de festet? Vedlagt bilde av flatkabel

Endret 19. mars 2018 av Baardsen

[Baardsen]

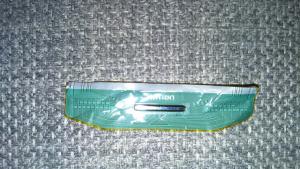

Bilde av kabelen.

[TGB]

Fikse dette selv tror jeg blir mission-impossible.

[Hårek]

Det er en Flexible PCB. Ikke helt det samme som flatkabel.

Det finnes veldig mange forskjellige typer, de har ofte ZIF kontakter. Dvs at det er en klemme som åpnes, FPCB kanten legges inn, og kontakten klemmes igjen.

Men den der kan se ut som vanskelig å fikse, det var usannsynlig mange ledere. De tåler ikke så mye, den ser noe krøllet ut.

[GabrielV]

Dette er COF - chip-on-flex, det finnes 'billig' kina utstyr som kan klare å få denne på plass igjen men jeg regner med at det vil være billigere å kjøpe et nytt panel.

[Baardsen]

Hah jeg fant noe utstyr på aliexpress til å fikse sånt og noen youtube videoer som viser sånn ca hvordan det gjøres.  Da gjenstår det bare å se om en får det til.

[Baardsen]

Dette er COF - chip-on-flex, det finnes 'billig' kina utstyr som kan klare å få denne på plass igjen men jeg regner med at det vil være billigere å kjøpe et nytt panel.

Panelet koster like mye eller mer enn et nytt tv faktisk. Nå får en jo 55" til 3-4000 kroner.

[Gjest Slettet-fsaSP0zV]

Panelet koster like mye eller mer enn et nytt tv faktisk. Nå får en jo 55" til 3-4000 kroner.

Derfor gir det liten mening å reparere elektronikk som er eldre enn garanti/reklamasjonsfrist.

[Baardsen]

Det er en Flexible PCB. Ikke helt det samme som flatkabel.

Det finnes veldig mange forskjellige typer, de har ofte ZIF kontakter. Dvs at det er en klemme som åpnes, FPCB kanten legges inn, og kontakten klemmes igjen.

Men den der kan se ut som vanskelig å fikse, det var usannsynlig mange ledere. De tåler ikke så mye, den ser noe krøllet ut.

Det er faktisk ikke mer enn 8 ledere som en må få til å flukte etter det jeg kan se. Her er de limt eller kanskje det er loddepasta med lav smeltetemp de bruker, ikke noen kontakt.
