Komplett vannkjøling til Fractal Design S kabinett (budsjett: 5000 kr)

[2bb1]

Hei.



Skal kjøpe en komplett vannkjøling. Ingen ferdiggreier ala Corsair. Ser listen grei ut? Bør nevnes at denne bygges til en gutt på 15 år, så han vil det skal se coolt ut med bl.a. rød(e) væske/slanger/vifter.



Hadde Swiftech MCP655 som pumpe på min gamle vannkjøling for 6-7 år siden, og ser ut som den fortsatt holder mål...? Her er iallefall foreløpig liste. Kom gjerne med tips Tenkte å bestille fra TechBay.no da jeg egentlig ikke vet om andre. Tank har jeg ingen formening om (hadde ikke på mitt forrige oppsett, brukte bare fillport).



Jeg vll helst ha 0.5"-slanger (12 mm, indre diameter) slik at det blir rikelig med vann til blokkene. Dette er kanskje også en ganske standard størrelse innen vannkjøling...?



Pumpe inkl. tank:

EK XRES 140 Revo D5 PWM (1369 kr)

http://www.techbay.no/product.html/primoflex-pro-lrt-slange-1/2id--3/4od-uv-rod?category_id=106



Radiator:

EK Coolstream XE 360 (1095 kr)

http://www.techbay.n...category_id=181



CPU-blokk, Intel i7:

EK Supremacy EVO - Acetal CSQ (649 kr)

http://www.techbay.n...category_id=111



GPU-blokk, 980 GTX Strix:

EK FC980 GTX Strix - Acetal+Nickel (1179 kr)

http://www.techbay.n...category_id=240



Slanger:

PrimoFlex Pro LRT-slange 1/2" ID - 3/4" OD rød, 2 m (180 kr)

http://www.techbay.n...category_id=106



Vifter:

Bitfenix Spectre Pro 120 mm røde, 3 stk (447 kr)

http://www.techbay.no/product.html/bitfenix-vifte-m/rod-led-spectre-pro-120x25?category_id=93



Nipler:

EK ACF Kompresjonsnippel 1/4"BSP x 3/8"ID x 1/2" OD, 6 stk (354 kr)

http://www.techbay.no/product.html/ek-acf-kompresjonsnippel-1/4bspx3/8id-1/2od-sort?category_id=103







SUM: 5273 kr

Endret 6. oktober 2015 av 2bb1

[Kyrre S.]

1000 spenn for et reservoir? Helt bortkastet (!!) Putt heller de pengene i mer areal, altså radiator.

Kjøp heller en pumpe/res-combo fra EK. http://www.techbay.no/product.html/ek-vanntank-m/pumpe-ek-xres-140-revo-d5-pwm?category_id=243 Samme pumpe, og ja den er god den dag i dag.



Du kan bruke EK Config for å finne blokker

http://configurator.ekwb.com/



Og du skal ha røde tubes og rød væske



Åssen vifter skal du bruke? Tenkt på drenering? Du trenger vel et bøye-sett også, og noen nipler.

Forøvrig har id på rørene veldig lite å si. Selvsagt må de ikke bli for tynne, men 3/8" og 1/2" gir ikke noe utslag på en slik liten loop. Men bare bygg i 1/2", fint det.

Endret 3. oktober 2015 av Kyrre S.

[2bb1]

Tusen takk for raskt svar! Helt enig ang. tanken - dette var også grunnen til at jeg droppet tank forrige gang, for det er jo strengt tatt ikke nødvendig. La ikke merke til at de hadde tank-pumpe-kombo med D5-pumpen, så flotters



Jeg fant de røde slangene etter at jeg skrev rød væske, så da blir det nok bare røde slanger + vanlig destillert vann uten farge



Ser også at rørene gjennom blokkene er 1/4" BSP (= ytre diameter?), så sånn sett er gir jo ikke 1/2 noe mer kjøling nei. Men tykkere ledninger kan vel muligens gi et mer robust preg på systemet iallefall



Ang. vifter så hadde jeg egentlig tenkt å kjøpe Noctua NF-F12 (stygg brunfarge), Corsair SP120 eller EK Vardar F4-120ER, men ser ikke ut som TechBay.no har disse. Forslag til vifter som er kraftige, stille og passer til å trykke luft gjennom radiator (og samtidig selges hos TechBay)?  La til noen med røde LED nå, kan disse fungere?



Nipler tenkte jeg å finne til slutt når alt det andre er klart. Det var bra du nevnte bøye-sett - jeg skal ikke ha harde rør som jeg har valgt, men myke. Blir for mye arbeid med harde rør (har oppdatert til myke nå). Drenering har jeg sånn halvveis glemt. Må jeg ha en fillport i tillegg til tanken, eller kan dette gjøres ved å skru av lokket på tanken e.l.?

Endret 4. oktober 2015 av 2bb1

[Kyrre S.]

Hvis du kjøper en slik combo jeg nevnte kan du fint bruke toppen av res som fillport ja. Gitt at du benytter deg av innløpet på pumpen som retur på sløyfen din. Ønsker du å ha retur på toppen av reservoiret så må du ha en såkalt EK inner tubing, og i tillegg en multiport top.

https://shop.ekwb.com/ek-res-x3-internal-tube-12-16-140mm

https://shop.ekwb.com/ek-res-x3-top-v2-multiport



Men du kan altså bare bruke inn/ut på selve pumpen og fylle via res (trenger ikke ta av lokket - det er en blindplugg der).



Bitfenix Spectre Pro fungerer nok helt OK de, selv om de ikke er optimale for radiator. En populær røver er disse

http://www.techbay.no/product.html/noiseblocker-vifte-eloop-b12-2-120x25?category_id=93

Men de koster, og er ikke noe særlig i pull config imo. Svært gode i push.

Selv bruker jeg faktisk Bitfenix Spectre Pro 200mm (4 stk) på min radiator, men denne har lav FPI så jeg har ikke behov for vifter som lager så mye trykk. Jeg er litt fristet til å si du kan ta viftene du har satt opp rett og slett fordi de er såpass rimelige, de er støysvake og kanskje du vil ha det lyset også? Men som sagt - de er ikke optimale.



Uansett åssen vifter du går for bør du ha en eller annen form for viftestyring.



Her er en enkel drain http://www.techbay.no/product.html/koolance-vlv-xutx4b-dreneringsventil?category_id=73

(Kan være litt krøkkete å få orientert akkurat slik du ønsker - jeg har løst det med en slik http://www.techbay.no/product.html/bitspower-bp-mbwp-c28?category_id=98- og har da drain skrudd rett inn på trykksiden av pumpen)

Endret 4. oktober 2015 av Kyrre S.

[2bb1]

Okei, ja kjøper den du anbefalte, så da dropper jeg fillport og andre "drain"-løsninger.



Ja, skal være mest mulig rødt inne i kabinettet virker det som, så da prøver vi de viftene i første omgang



Når det gjelder nipler, hvilken type bør jeg velge? Kompresjonsnippel er vel greit å bruke så jeg slipper å bruke metallstrips/plaststrips? Radiator og begge blokker har 1/4" BSP åpninger, så da trenger jeg vel 6 stk av 1/4"BSPx3/8"ID-1/2"OD (LINK) siden slangene jeg har valgt har 1/2" som ID? Og pumpen har allerede påmontert/innebygget 1/2" nipler, eller?

Endret 4. oktober 2015 av 2bb1

[2bb1]

Edit: Dobbelpost.

Endret 4. oktober 2015 av 2bb1

[Kyrre S.]

Ja du trenger nipler med 1/2" OD. Jeg har ikke prøvd de der fra EK. Syntes kanskje det er litt negativt at du ikke kan etterstramme niplene etter at slangen er montert - men sikkert ikke noe kjempeproblem.



Samtlige hovedelementer i loopen har 1/4" BSP gjenger. Dermed trenger du 8 av disse hvis du skal ha 2 blokker, 1 radiator og 1 pumpe/res combo. Du bør også tenke litt på åssen loopen vil bli seende ut, det kan god tenkes at noen vinkler er lurt å ta med.



Hvis du ikke har en slik er disse også greie å ha

http://www.techbay.no/product.html/atx-startkontakt-for-psu?category_id=53

Så kan du tetthetsteste loopen uten å ha spenning på noen komponenter.

Endret 5. oktober 2015 av Kyrre S.

[2bb1]

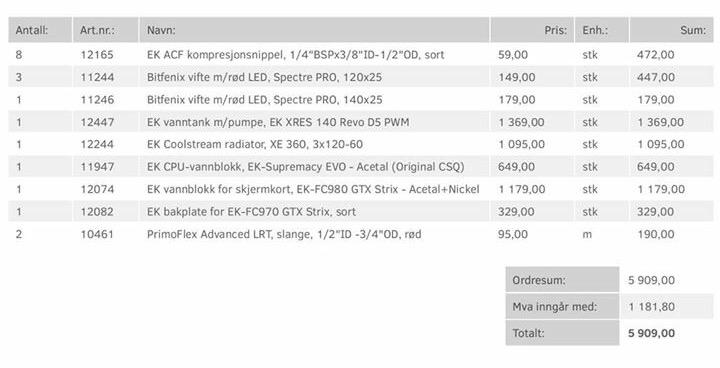

Tusen takk for hjelpen! Har bestilt følgende nå, men fikk melding fra Techbay om at slangene ikke passer på niplene, er det noe jeg har misforstått?

[Kyrre S.]

Ja det er meg som roter fælt.

Bare ta nipler og slange med samme mål på ID og OD.

[2bb1]

Aha, så størrelsen som står på niplene er ikke størrelsen på nippelen selv, men størrelsen på slangene som skal utenpå?

[Kyrre S.]

Ja det er nok forenklet slik, sånn at slangen skal både passe på nippelen, og at kompresjons-"mutteren" skal gi riktig press på slangen.

Jeg vet ikke helt hva jeg har rotet med i post#7 - godt det ikke ble bestilt noe feil

[2bb1]

Jada, ordnet seg Takk for hjelpen iallefall, skal poste bilde når alt er ferdig

[2bb1]

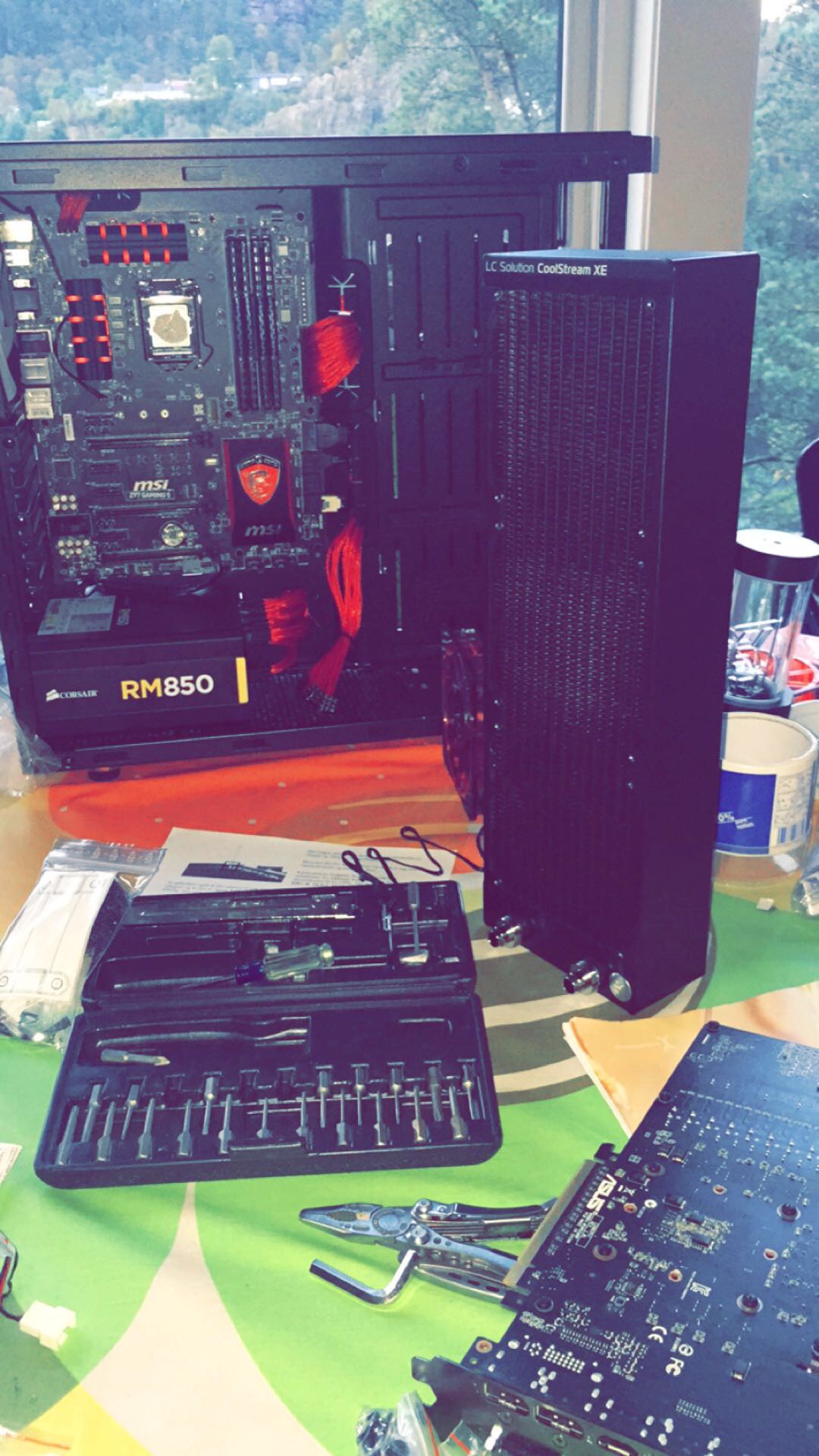

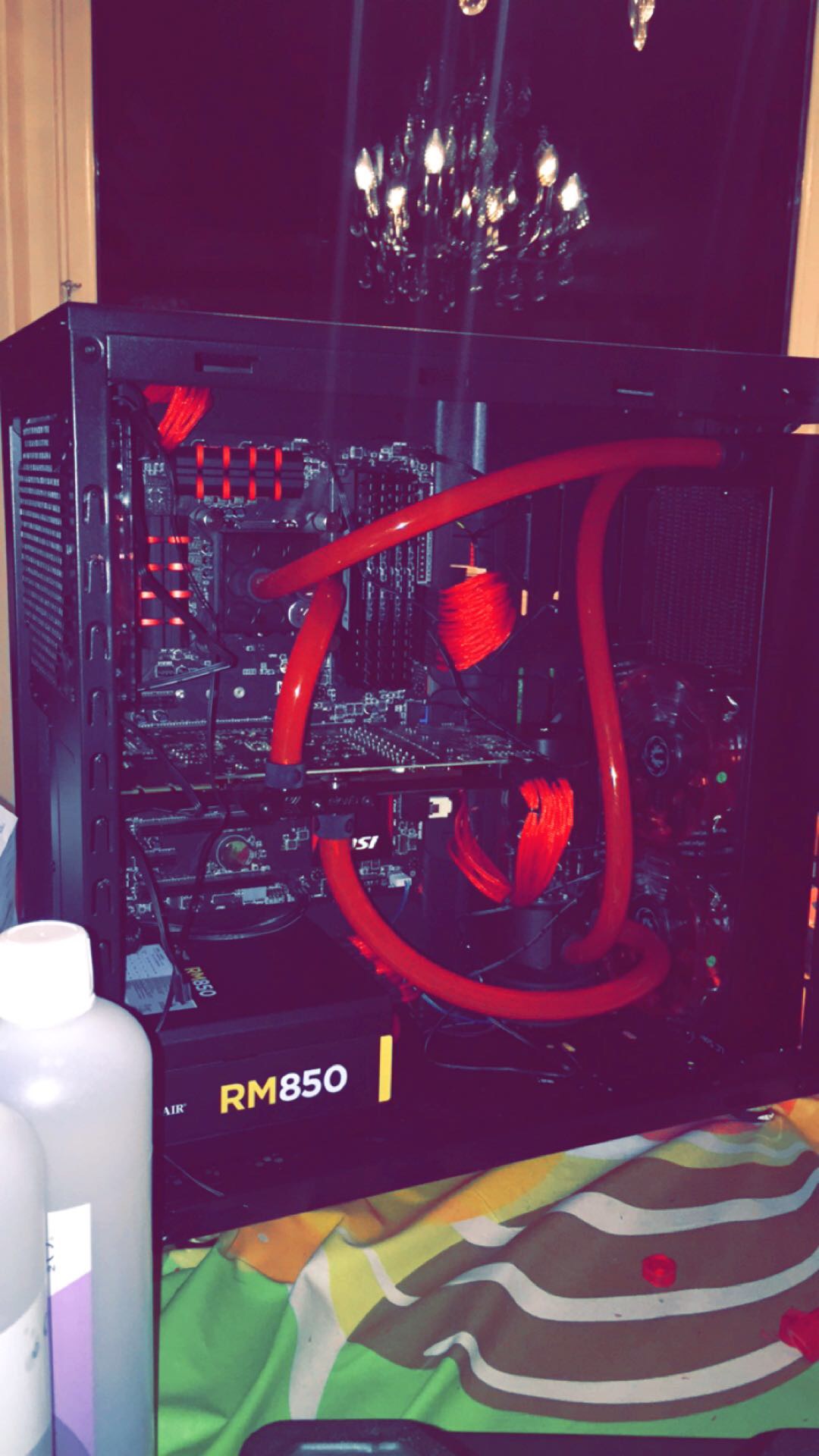

To bilder fra monteringen i går. Ikke helt ferdig, men nærmer seg

Endret 12. oktober 2015 av 2bb1

[Kyrre S.]

Bra start.



Kommentarer:



Ville snudd CPU-blokka 180 grader. Da slipper slangene å krysse hverandre over denne. Logoen blir "feil vei" men dette betyr ikke noe imo.



Tror også jeg ville snudd hele orienteringen på loopen. Nå ser det ut som du går: Pumpe --> Rad --> CPU --> GPU --> Pumpe?

Hvis du går Pumpe --> GPU --> CPU --> Rad --> Pumpe så blir det litt penere INN/UT av pumpen også.



Og så kan du jo gjerne korte inn slangene litt? Ser litt overflødig ut nå - eller du må kanskje ha noen 30° vinkler for å klare å korte inn

Endret 12. oktober 2015 av Kyrre S.

[2bb1]

Ja, for estetikken sin del så kunne jeg nok gjort som du sier  Førstepri ble likevel kaldest mulig vann til cpu da den skal overklokkes en del, så da blir vel pumpe-radiator-cpu-gpu-pumpe den mest effektive loopen. Unngikk også å bruke vinkler da dette ofte reduserer flyten i loopen (selv om 30-graders vinkler nok hadde gått fint). Litt ekstra slange vil vel bare si litt ekstra kaldt vann i loopen    Optimaliserte med tanke på flyt, så ville ikke ha for stor bøy på slangene, i tillegg blir de ikke like lett nappet ut når det er litt å gå på  Prøvde rett å slett å bygge vannkjølingen litt "bulletproof"

Endret 20. oktober 2015 av 2bb1
