[Løst] Relé som bare gir en kort puls ("single shot relay"?)

Recommended Posts

Hei!



Jeg kan lite om reléer, så jeg satser på at det finnes noen snille guruer som vil svare meg her :D



Hva trenger jeg for å gjøre følgende:



1. Når strøm blir satt på reléet, gir den én kort puls.

2. Selv om strømmen fortsatt er satt på reléet, gir den ikke puls igjen før strømmen forsvinner og kommer på igjen.



Dette skal kobles mot tenningen i en bil, og "trykke" på av/på knappen hver gang tenningen slås på (ikke når den slås av).



Kanskje jeg trenger noe annet enn et relé?

Share this post


Link to post

Takk for svar. Du har rett i at det koster en del, ja.

Er det mulig å gjøre det selv, billigere?



Jeg har forstått det slik at man kan gjøre det med to reléer og en kondensator (og muligens en motstand?).



Hvordan gjør man det?



Jeg har tenkt litt, og kommet frem til at det muligens ligner på noe slikt:



http://picpaste.com/s6865Zyc.png



Beklager at tegningen er milevis unna å se ut som en slik tegning skal se ut, men jeg har jo ikke peiling...



Hvis kondensatoren virker slik jeg tror (at den gir ca 1 sek "delay" før strømmen går gjennom den), så vil det øverste reléet "trykke inn knappen" med en gang tenning slås på, og 1 sekund etter, når det nederste reléet får strøm, så kuttes styrestrømmen til det øverste reléet, og "slippe knappen".



Er vi enige?



I såtilfelle, hvilken transistor trenger jeg?

Edited by reminett

Share this post


Link to post

Hva med å la strømmen gå direkte fra tenningen og dit du ønsker, og koble lederen gjennom "NC" på et rele. Dette releet styres også av samme strømmen (kobles før NC på releet), og kutter kretsen samtidig som den får strøm. Dette vil gi en kort puls, og hvis den blir for kort kan du bruke en kondensator for å forsinke releet.

Share this post


Link to post

Hmm.. det er et godt poeng.. Hvis reléet er tregt nok til å gi en kort puls før noe skjer (noe det selvfølgelig er, når jeg tenker meg om), så kan dette være nok...



Bestilte to releer fra dx.com nå :) Tusen takk!

Share this post


Link to post

Ja, hjelpes. Dyrt er det visst...

En 555 koster 0.2$ på futurlec, en attiny 2313 eller 25 koster ca 1USD. Komplisert er det heller ikke. Du klarer deg med ett c-program på maks 10 linjer.



Sånn sammenlignet med løsningene som er foreslått med rele og styr, så vil jeg påstå at mikrokontroller er ca gratis.

Share this post


Link to post

Med en attiny som du foreslår så må du jo også ha noe for å programmere den med. Om du da ikke har en microkontroller fra før for å programmere den med så må du kjøpe en dedikert programmerings enhet. Det blir fort dyrere enn en enkelt 555timer krets.

Share this post


Link to post

Nekter ikke for at en 555 er billigere. Du får 5 stk 555 for en attiny. MEN, du får mange attinyer, og en programmerer til prisen av ett tidsrele, som var prisskalaen vi opererte med lenger opp i tråden.



555 er nok den enkleste løsningen, og billigste. Men vi snakker liksom 2 vs 10 (ok, 35 om vi må ta med programmerer ) kroner.

Jeg tenkte bare ikke på å løse det slik, da jeg somregel ender opp med å bruke mikrokontrollere, siden de er veldig billige, og ikke minst allsidige.

Og tenkt all den moroa du kan ha med mikrokontrolleren! :)

Share this post


Link to post

Jeg skjønner ditt synspunkt, men jeg tenker på å gjøre det enklest mulig for ts. Etter hva jeg kan se så er han ikke akkurat en elektro ingeniør og da vil det å lodde sammen en liten 555 krets være enklere en å programmere en microkontroller samt sette sammen kretsen. En microcontroller med feks en opto-isolator vil jo være en meget elegant og fleksibel løsning med flere muligheter, men det er også vanskeligere å få til å fungere. Med mindre han kan programmere så må noen skrive koden for han for å få prosjektet oppe i gå.

Edited by Mr. A

Share this post


Link to post

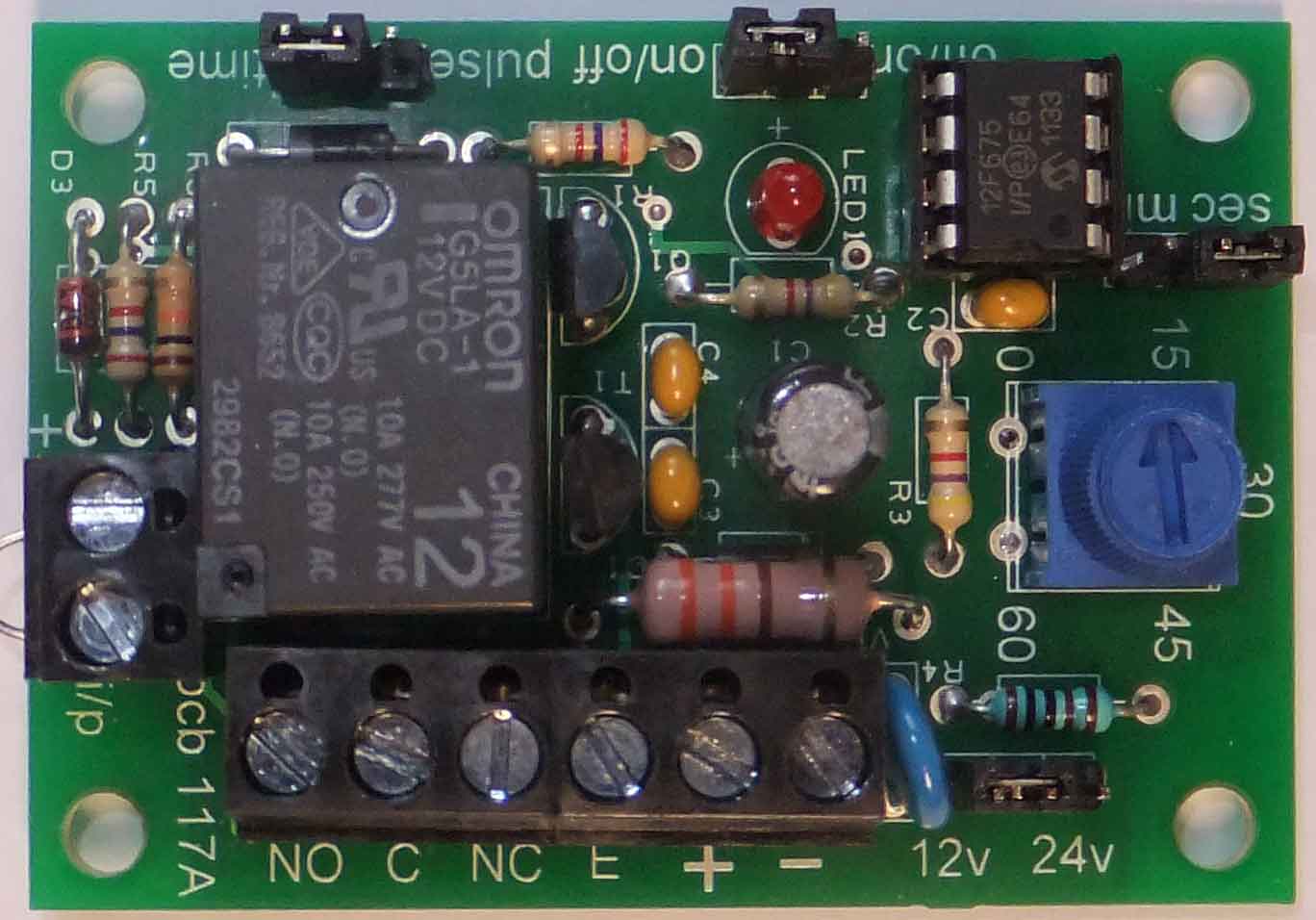

Dette kortet gjør jobben:




Koster ca nok 160,- fra eBay/England, inkl frakt:

http://www.ebay.co.u...ME:L:OC:GB:3160



Dette lille kortet har mange muligheter men er rimelig og lett å stille inn, alle innstillinger er "mekaniske", dvs straps på kortet, meget lettfattelig.



Mitt ankom med innstilling single puls on/off, ca 2 sekunder.



Det kan stilles inn til en rekke forskjellige muligheter, det står ganske greitt forklart i bruksanvisningen og på nettet.



Det kan kobles til 12 eller 24 volt.

Et isolert skifte-rele kobler til/fra etter innstilt tid.



Du kan velge om strøm skal være permanent tilkoblet og så gi puls via en trykk-knapp som kobles til i venstre side.

Eller, det enkleste er å bare koble til strøm, så vil tidsinstillingen trekke i releet etter innstilt tid. Dette gjentar seg neste gang kortet får strøm.



Enklere kan det knapt bli for en rimelig penge.

Edited by arneolav

Share this post


Link to post

Dette kortet gjør jobben:




Koster ca nok 160,- fra eBay/England, inkl frakt:

http://www.ebay.co.u...ME:L:OC:GB:3160



Dette lille kortet har mange muligheter men er rimelig og lett å stille inn, alle innstillinger er "mekaniske", dvs straps kortet, meget lettfattelig.



Mitt ankom med innstilling single puls on/off, ca 2 sekunder.



Det kan stilles inn til en rekke forskjellige muligheter, det står ganske greitt forklart i bruksanvisningen og på nettet.



Det kan kobles til 12 eller 24 volt.

Et isolert skifte-rele kobler til/fra etter innstilt tid.



Du kan velge om strøm skal være permanent tilkoblet og så gi puls via en trykk-knapp som kobles til i venstre side.

Eller, det enkleste er å bare koble til strøm en kort stund, så vil tidsinstillingen trekke i releet etter innstilt tid.



Enklere kan det knapt bli for en rimelig penge.



Dette hørtes lovende ut.

For å enklifisere:



Når denne får strøm fra tenning (som er på helt til tenningen slås av igjen), så gir den en kort puls?

Selv om strømmen ikke "forsvinner"?

Og neste gang jeg skrur på tenningen, så gir den en kort puls igjen?

Share this post


Link to post

Dette hørtes lovende ut.

For å enklifisere:



Når denne får strøm fra tenning (som er på helt til tenningen slås av igjen), så gir den en kort puls?

Selv om strømmen ikke "forsvinner"?

Og neste gang jeg skrur på tenningen, så gir den en kort puls igjen?



Ja, eksakt slik.

Eneste jeg måtte gjøre var å stille tiden litt kortere.

Skru litt på den blå saken til høyre, mot klokka for kortere tid.

Den er svært følsom så prøv bare bitte litt av gangen.

Share this post


Link to post

Nå er den bestilt :)

Denne kan kanskje også brukes til det motsatte? Altså, når strøm kommer på, skjer ingen ting. Når strøm slås av, gir den en kort puls?

Share this post


Link to post

Fett altså! Tusen takk skal du ha!

De nada! :)



.....

Denne kan kanskje også brukes til det motsatte? Altså, når strøm kommer på, skjer ingen ting. Når strøm slås av, gir den en kort puls?



Hmm, nei, kortet må ha strøm for å kunne gi en puls.



Kan være mulig å få til noe slik:;

Du må la kortet få strøm hele tiden, uavhengig av tenning av/på. (Bruk strøm fra f.eks uttak for radio).

Tråden over skrue-terminalene helt til venstre fjernes, denne må være "åpen" når kortet får strøm og "lukkes" først når puls ønskes, dvs når tenning slås av.



Ser ikke helt hvordan det skal løses uten diverse ekstra "mikk".....



Kanskje andre ser en løsning?

Edited by arneolav

Share this post


Link to post

Fikk det i posten i dag, testet det, og det fungerer som en drøm :)

Strøm på = en kort puls (som man kan stille varigheten på).

Det var nøyaktig dette jeg trengte.



Igjen, takk!

  • Like 1

Share this post


Link to post

Jeg trenger samme type til kjøring av en vinsj, men ønsker at det gir en mye lengre strømpuls. Gjerne justerbart fra 10 til 120 sek.
Hvor lang tid reminett, kan utstyret ditt stilles til?
