Dreieretningsvender med tidsreleer

[Thomas.]

Skal lage dreieretningsvender med tidsreler.



Han skal starte, gå 5 sek, bytte retning, gå 5 sek, bytte retning igjen og fortsette sånn.



Har dette til nå: Blir det helt feil? Noen som kan hjelpe litt?



Problemet er at S2 må vel holdes inne på en måte.

Skal ha stopp hver vei.

Og en startbryter. Skal kun være 2 brytere totalt

Endret 3. november 2010 av Thomas.

[Glavalavala]

For det først eså har du litt feil på tidsrelene dine og litt betegnelser



Q brukes til sikringer og annet beskyttelsesutstyr.

K brukes på releer og kontaktorer.



Du har tegnet tidsrele K1 oh K2 som forsinket ut men kontaktsettene er forsinket inn.



Det du har tegnet er nok litt feil ja.

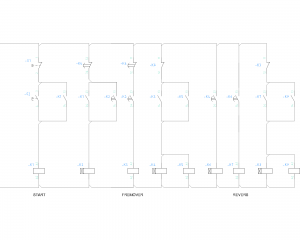

Her er et eksempel som virker. Har da tatt hensyn til at motoren må ha et tidsrele K2 og K6 som forsinker start. Du bør ikke snu dreieretningen på en motor før den står stille.

Du vil her da trykke på S2 for start og S1 for stopp. Motoren vil gå en syklus når den først er startet. Så trykker du stopp mens den går vil den gjøre seg ferdig før den stopper.

[BigJackW]

Hmm, I mine øyne trenger du ikke den holdekoblinga på K2, siden K1 ligger inne hele tiden. Mangler også motorvernbryter(e). En annen liten ting er at man faktisk må vente 5 sek før motoren starter ved førstegangs start.

Kunne vært smart å kobla alt ut fra S1:2 så det faktisk stopper når du trykker stopp.

Endret 3. november 2010 av BigJackW

[Thomas.]

Takker for svar



Hvilke av alle K'ene dine er hoved-kontaktorene (de som er koblet i hovedstrømmen) ?

K3 og K7?

Endret 3. november 2010 av Thomas.

[Glavalavala]

Tegnet rent styrestrømskjema men du kan sette inn kontaktsett fra motorvernbrytere hvis du vil, nødstopp kan man også sette inn.



Regner med at du tegner hovedstrømskjema selv, hvis det trengs.



Holdekretsen på K2 gjør slik at motoren gjør ferdig syklusen når den først har startet selv om man trykker på stopp. Ellers vil motoren kunne stoppe mens K3 ligger inne. Mange måter å løse på egentlig.



K3 og K7 er hovedkontaktorer.



K2 og K6 er tidsrele som er stilt inn på den tiden motoren trenger for å slutte å rotere. Den tiden er avhengig av hvor raskt rotoren stopper på motoren altså. Skifter man dreieretning med en gang uten å la rotoren stoppe får man en veldig brutal dreievender. Og veldig høy strøm igjennom motoren.

Med et snekkegear på motoren som er tregt stopper motoren på under 1 sek.

Man må også ha disse for å ikke kortslutte fasene. K3 og K7 må aldri ligge inne samtidig. da sier det poff.



K4 og K8 er tiden motoren går altså 5 sek.



Normalt i dag så ville man satt på en frekvensomformer for en slik jobb og kjørt med en PLS istedet for releer.

Endret 3. november 2010 av Glavalavala

[BigJackW]

Sigh, hvordan klarte jeg dobbelposte here-.-

Endret 3. november 2010 av BigJackW

[Thomas.]

Er det mulig å få inn en endebryter i denne kretsen, isåfall hvordan gjøres det?

Slik at den gjentar seg - å gå fram og tilbake. Holder med 1 trykk på startknappen så skal den gå til du trykker stopp.

[BigJackW]

Det krever i så fall en fullstending omgjøring av tegningen, og du trenger da minst 2 endebrytere.

[Thomas.]

Det krever i så fall en fullstending omgjøring av tegningen, og du trenger da minst 2 endebrytere.



Ja Noen som kan hjelpe med tegning?



Eller forklare hvordan bryteren fungerer, så skal jeg prøve selv.

Men vil vel bli noe av det samme? Like mange relèr?

[Glavalavala]

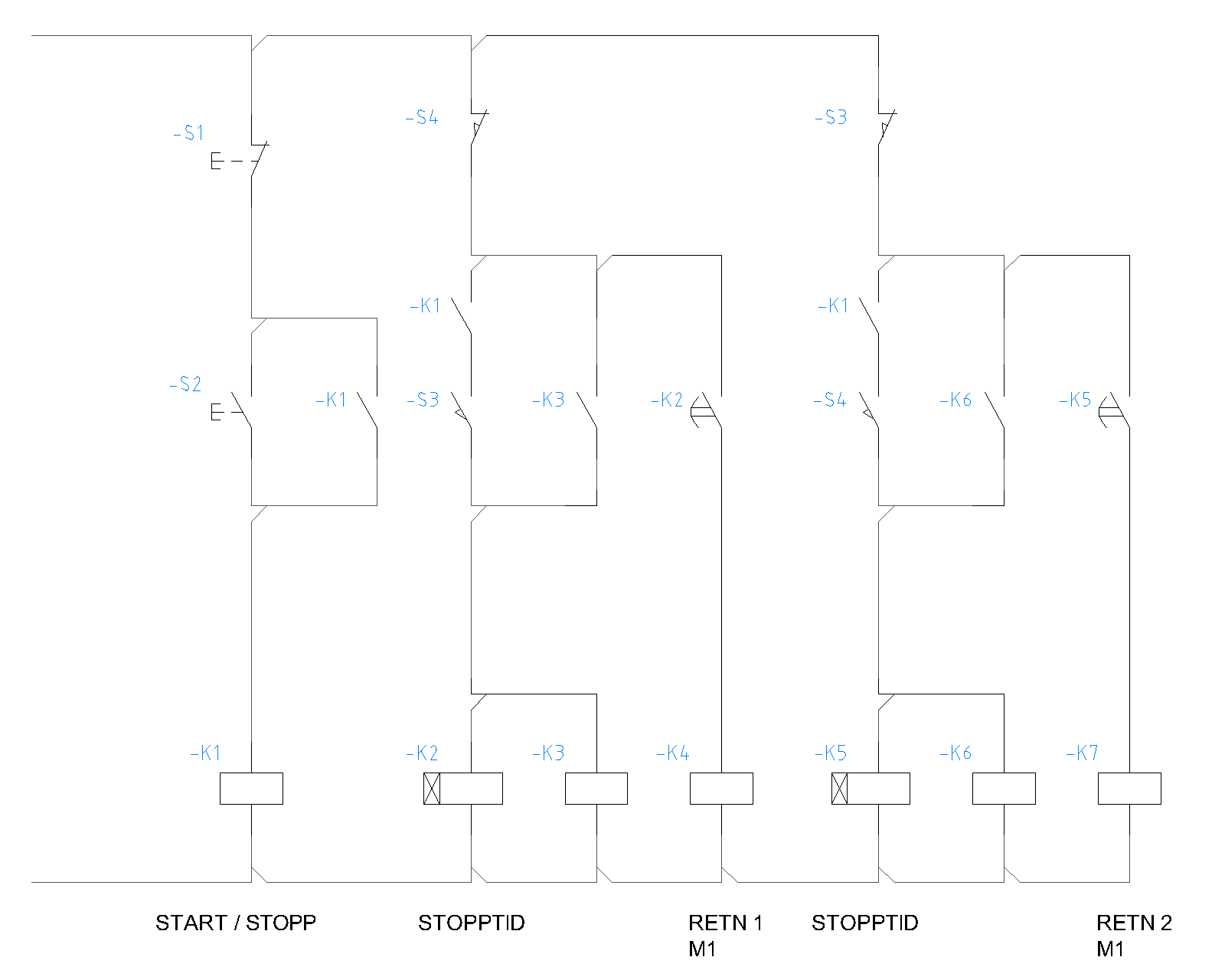

Dette skal vel virke.

Må startes første gang i en av endeposisjonene.

[Thomas.]

Dette skal vel virke.

Må startes første gang i en av endeposisjonene.



Betyr det at man må holde inne ene endebryteren og trykke start da?

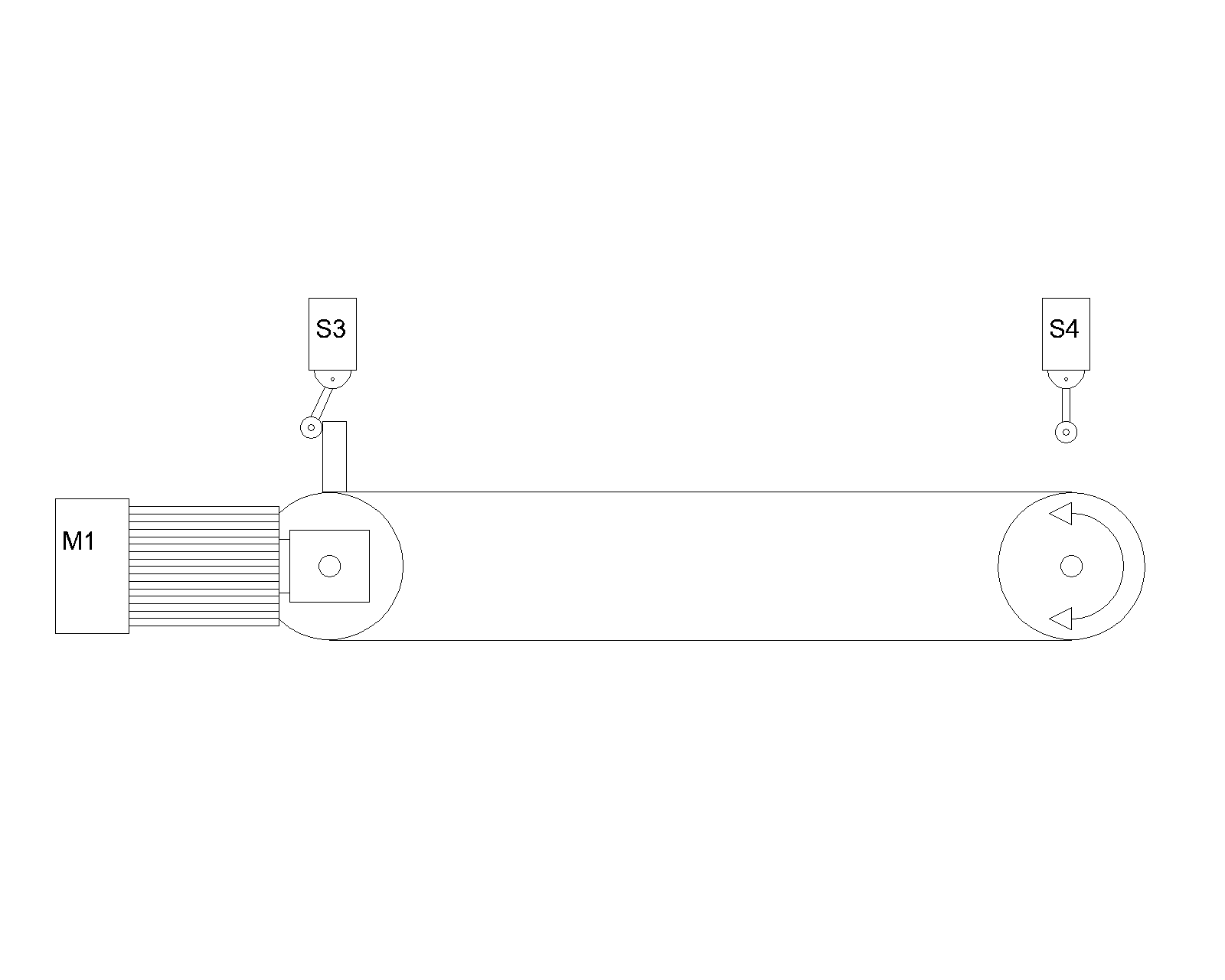

Har ikke noe ordentelig transport-band, er bare en oppgave vi har.



Og er tidsrelene forsinka inn eller ut?

Endret 4. november 2010 av Thomas.

[Glavalavala]

Ja du må da aktivere manuelt for å simulere transportøren.

Det er forsinket inn.

Tips : du bør lese litt i læreboka også.
