Lage kretskort

[Mysterio N]

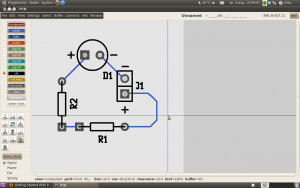

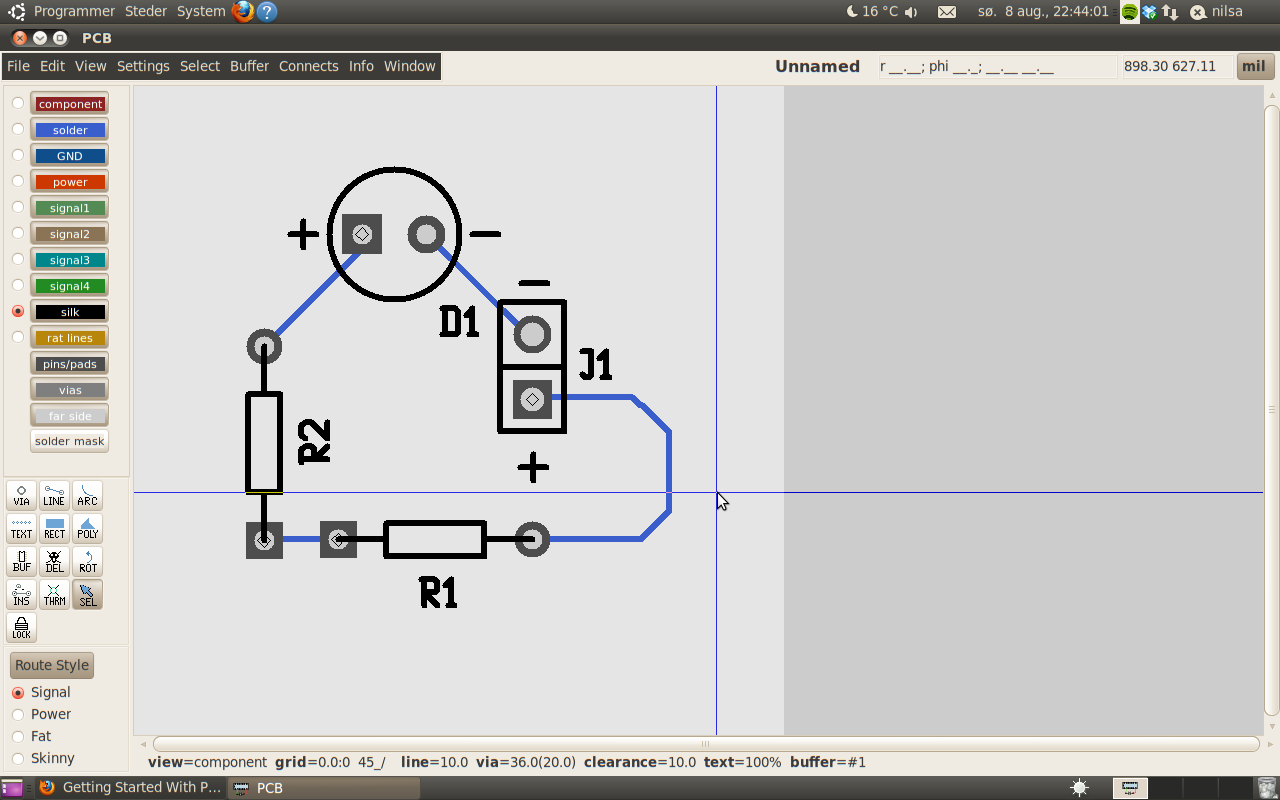

Har designet et kretskort i gEDA PCB og lurer nå på hvordan, man gjør dette billigst mulig(har sett på pcb toner transfer, men vi har ikke laserprinter). Finnes det noen annen måte å gjøre det på?

UV-metoden er dyrere enn det jeg har tenkt å investere i første omgang.

Noen tips?



Mvh

Nils A

[weebl]

husker jeg så noen som en gang som tegna på kresten med en tusj av noe slag og så etsa det.



eventuelt kan du bruke prototypekort som du finner på clasern osv

[Nettulf]

Et så enkelt kort er det liten hensikt i å etse ut, med mindre det bare er for å øve seg.

Kobles enklere opp på et kort med loddebaner.



Om man vil etse slike enkle kort er det enkleste å bruke tusj, eller slike baner som kan tapes på kretskortet.

[nomore]

Det billigste og enkleste vil være eksperimentkort fra Clas Ohlson: link

[Mysterio N]

Jo, egentlig tenkte jeg på å gjøre det for å øve meg. Men det går jo fint ann å tegne på med tusj i starten.

Endret 10. august 2010 av nalsi

[Mysterio N]

Om man vil etse slike enkle kort er det enkleste å bruke tusj, eller slike baner som kan tapes på kretskortet.

En slik tusj finner du her: https://www.elfa.se/elfa3~no_no/elfa/init.do?shop=ELFA_NO-NO#toc=20547;item=49-523-39;

Endret 10. august 2010 av nalsi

[Mysterio N]

Nå har jeg begynt å se meg ut en liste av ting jeg skal ha.

Kretskortpenn: https://www.elfa.se/elfa3~no_no/default.jsp?item=49-523-39

Lysdiode: https://www.elfa.se/elfa3~no_no/default.jsp?item=75-013-99

Motstand: https://www.elfa.se/elfa3~no_no/default.jsp?item=60-643-23

Etsepulver: https://www.elfa.se/elfa3~no_no/elfa/init.do?shop=ELFA_NO-NO#item=49-577-26;

Og som dere ser på bildet i første post har jeg en komponent med navnet J1 har prøvd å finne den på Elfa.se, men har ikke funnet noe.

Og i instillingene på PCB er kortet 1000 x 1000 mil, hvor stort må da kortet være?

Har sett her: https://www.elfa.se/elfa3~no_no/elfa/init.do?shop=ELFA_NO-NO#filter=20547:manu|0|;.

Men vet verken hvilken type jeg skal ha og hvor stor den skal være.



Det billigste og enkleste vil være eksperimentkort fra Clas Ohlson: link



Jo det så bra ut, men skjønner selvsagt ikke helt hva må jeg gjøre selv da?

Er kortet ferdig med både baner og boring?

[nomore]

De har to typer kort. Et kort hvor banene går i fra den ene enden til den andre, og et annet kort hvor banene går over tre hull om gangen. Med disse kortene slipper du da å lage et kretskort selv med baner da du bruker de banene som er på kortet. Ulempen med slike kort er at du enten må planlegge plasseringen av komponentene veldig bra, eller du må bruke ledninger for å koble i sammen baner. Evnt en kombinasjon av begge.

[rozon]

Og i instillingene på PCB er kortet 1000 x 1000 mil, hvor stort må da kortet være?



1 mil = 1 thou = 0.001 inch = 0.0254 mm



25.4x25.4mm blir det da...

Endret 13. august 2010 av rozon
