lysstyring med impulsbryter?

[elektroelev]

Hva er forskjellen mellom vanlig bryter og impulsbryter?

Hvordan fungerer en impulsbryter kontra vanlig bryter?



Hvis jeg har en 16A lyskurs som jeg skal styre med en impulsbryter må jeg da sette en kontaktor etter vernet i tavla som brytern skal styre??

[geir__hk]

En impulsbryter gir kontakt kun når du trykker. Når du tar finger'n bort fra bryteren så er det ikke lengre kontakt.



Men du vil trenge to brytere for å styre en kontaktor. En for å slå på og en annen (tror det heter hvilebryter) for å resette.



Ca slik som tegnet:

[elektroelev]

En impulsbryter gir kontakt kun når du trykker. Når du tar finger'n bort fra bryteren så er det ikke lengre kontakt.



Men du vil trenge to brytere for å styre en kontaktor. En for å slå på og en annen (tror det heter hvilebryter) for å resette.



Ca slik som tegnet:



Du sier at en impulsbryter gir kontakt når du trykker.

Betyr det da at det er noe som holder signalet, f.eks ved styring av lys.

Hvis jeg slår på lyset så er det vel noe som holder dette signalet for ellers så går lyset med det samme du slipper brytern?

[Arteju]

Vet det finnes impulsrele som brukes til slike styringer.



Det legger inn ved første puls, og legger ut igjen ved andre puls.

[V_B]

Du sier at en impulsbryter gir kontakt når du trykker.

Betyr det da at det er noe som holder signalet, f.eks ved styring av lys.

Hvis jeg slår på lyset så er det vel noe som holder dette signalet for ellers så går lyset med det samme du slipper brytern?



Du lager en holdefunksjon med en hjelpeblokk på kontaktoren

[vi er lost]

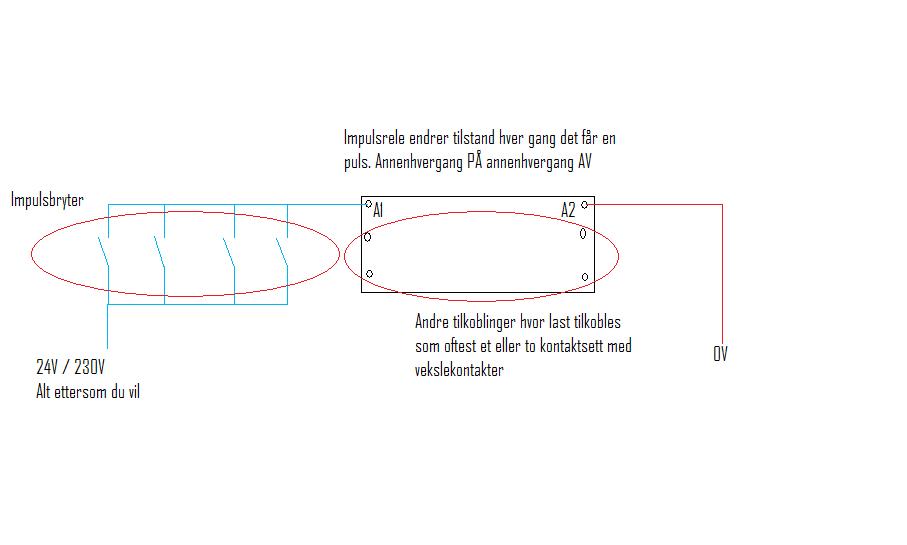

Du får releer med vekselfunksjon slik at de legger inn ved første puls og ut ved neste puls osv. Lite eksempel på oppkobling under. Bryterene er enkle brytere med pulsfunksjon.

[geir__hk]

Du sier at en impulsbryter gir kontakt når du trykker.

Betyr det da at det er noe som holder signalet, f.eks ved styring av lys.

Hvis jeg slår på lyset så er det vel noe som holder dette signalet for ellers så går lyset med det samme du slipper brytern?

Du må først lære deg hvordan et relé virker. Tegninga jeg la ved forrige innlegg er en mulig løsning, men krever to brytere.



Lykke til

Endret 3. desember 2008 av geir__hk

[vi er lost]

Den tegningen som geir_hk beskrev er ofte brukt i industri og styring av motorer og til dels lys, den tegningen jeg lagde er som oftest kun brukt til lys og det er nesten alltid den som er brukt hjemme i stuen til fru hansen (hvis det er snakk om rele styring, men det brukes oftest endevendere til lys).





EDIT: omformulering

Endret 6. desember 2008 av vi er lost

[elektroelev]

Skjønner ikke helt hvordan jeg skal lage styrestrømskjema ut av dette enlinjeskjemaet?

Skjema.doc

[Zeph]

Det spørs kva løysing ein skal ha. Det finnes som sagt impulsreléer som koplar ved kvar puls



Puls:________|----|_________|--|________|-------|_____

Reaksjon:____|--------------------|__________|---------------

Endret 12. desember 2008 av Zeph

[vi er lost]

Utfra tegnsettningen på skjemaet ditt ser du ut om det er impulspryter og impulsrele. Ettersom det bare er en bryter hadde det vært to kunne det vært en kontaktor med holdefunksjon.

[icer]

Man bruker alltid kontaktorer ved lysstyringer som krever store laster for å ikke "sprenge" bryteren, man har valget mellom å bruke kontaktor med innebygget "impulsrele", kun et impulsrele eller kombinasjonen av impulsrele som styrer en kontaktor. Alt etter spesifikasjonene slik at du ikke sliter ut komponentene dine...

Har du for eksempel mange kurser som gjør at du må ha mange kontaktorer bruker man å ha et impulsrele som er koblet i parallell med kontaktorene for alle lysrekkene...
