PWM styring på en 230V vifte, vil releet slite..?

[just-_-me]

heisan

jeg veit at det finns utalige forskjelige måter man kan PWM styre 12V vifter med.

Men, nå er det jo ganske varmt ute, og jeg bruker en 230V vifte til og "kjøle meg ned med".

Men den bråker noe så sinnsykt!

Så da tenkte jeg at jeg kunne mekke en PWM styring,

og istedetfor og sette på en 12vifte på utgangen, kunne jeg sette et rele der.

men det releet vil vel bli helt slitt ut ganske kjapt, siden den skrur seg av og på hele tiden? eller vil det gå greit? bedre forslag?

Endret 1. juli 2006 av just-_-me

[Lysgaard]

heisan

jeg veit at det finns utalige forskjelige måter man kan PWM styre 12V vifter med.

Men, nå er det jo ganske varmt ute, og jeg bruker en 230V vifte til og "kjøle meg ned med".

Men den bråker noe så sinnsykt!

Så da tenkte jeg at jeg kunne mekke en PWM styring,

og istedetfor og sette på en 12vifte på utgangen, kunne jeg sette et rele der.

men det releet vil vel bli helt slitt ut ganske kjapt, siden den skrur seg av og på hele tiden? eller vil det gå greit? bedre forslag?

6419462[/snapback]



Tror ikke et rele er tingen, det er mekanisk og vil ikke tåle jaget det er å slå av og på hele tiden. Gå for en Heavy Duty transistor i stedet.

[just-_-me]

tenkte meg det ja.

Kan jo gi litt data om Vifta:

230V AC

18W

ca 0.08A



Så på den evt. PWM styringen jeg velger, så bruker jeg bare en annen transistor på utgangen enn det som er spesifisert?

Forslag til hvilken Trans. jeg kan bruke? (mulig jeg burde husket det, men funker ikke trans. bare på DC? )





ikke slik:







Men slik:



Endret 1. juli 2006 av just-_-me

[Lysgaard]

Se her: http://www.elfa.se/elfa-bin/dyndok.pl?lang....htm?_71_032_45

Note: Husk en liten heatsink.

[Mr Burns]

Jeg er litt skeptisk til det utlegget... Jeg er redd for at det vil si Kablang, evt fssssh-pop, når du plugger den i veggen...



Eller så kommer den Darligtonen til å bli en god varmekilde av typen "steke egg på kjøleribben", tror jeg. Den dioden som er koblet mellom emitter og kollektor gjøre at du ikke kan regulere vifta lavere enn 50%.



Men er det ikke slik at PWM ikke bør brukes på vekselspenning?

[kons]

Ikke prøv den kretsen din!

Koblet til 230V den gjør PC n din berøringsfarlig (les livsfarlig under visse betingelser) og det er god muligheter for at først transistoren og så PCn går opp i røyk.



Du bør lete opp en ordentlig PWM krets ment for AC bruk, den du har er ikke det. Pass på å få galvanisk skille mot alle berøringbare deler.

Hobby er gøy men ikke nok til å ta livet av noen.



Blir litt sinna på de andre som svarer / evt ikke svarer her.

Førsteposter bør få klar beskjed om at kretsen han foreslår er reelt farlig, ikke forledes til å prøve den.

[jonnor]

Hvorfor ikke bruke en dimmer?

PWM på vekselstrøm er litt mer innviklet, og jeg ville ikke brukt bipolar transistor til switching, heller en MOSFET. Billigere og bedre.

[perpyro]

En dimmer ville brenne opp dersom det ble kobla til induktiv last, noe en vifte er.

Gå i såfall heller for en 230V vifteregulator.

De koster litt men så er du også sikker på at du ikke ender opp med husbrann.

Alternativet er å byggen en 12V krets og benytte en 12V vifte.

[rozon]

Hva med en enkel triac?

[perpyro]

Kan godt bruke en triack men du driver fortsatt og fikler med elnetet og du er underlagt FEU når du gjør det og de farer det innebærer å jobbe med 230V.

[Hondaen]

En dimmer ville brenne opp dersom det ble kobla til induktiv last, noe en vifte er.

Gå i såfall heller for en 230V vifteregulator.

De koster litt men så er du også sikker på at du ikke ender opp med husbrann.

Alternativet er å byggen en 12V krets og benytte en 12V vifte.

6421883[/snapback]





Tjaaa....hvorfor brenner ikke støvsugere opp da? Er en enkel triac/diac krets som regulerer hastigheten til nesten alle og lasten er helt klart induktiv...



En slik triac/diac krets fungerer helt fint til å regulere turtallet til slike 230v vifter med.



Begynne å puls bredemodulere 230v ac rms har ikke noe for seg i en slik krets.

[perpyro]

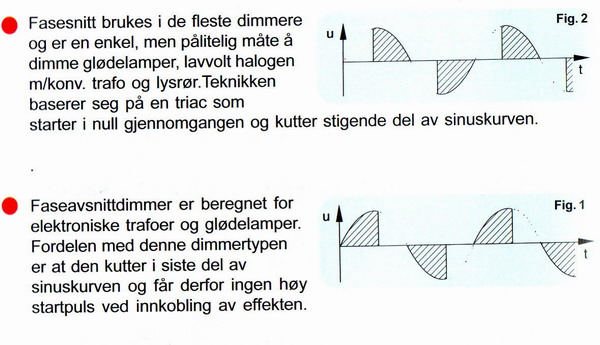

En dimmer for glødelamper lar sinuskurven starte i null og kutter den mot slutten avhengig av hvor mye man ønsker å dimme.

Når man bryter strømmen på en spole så får man en motinduksjon som i de fleste tilfellene vil få dimmeren til å brenne.

En motorregulator derimot gjør det motsatte.

Den starter sinuskurven i null og slår på utover i kurven ettersom hvor stor effekt man vil ha for deretter og la kurven gå i null naturlig.



Er dimmeren kraftig nok hender det at de tåler induktiv last relativt lenge før de tar kveld men de er som sagt ikke beregnet på det.

Endret 3. juli 2006 av perpyro

[Hondaen]

"Beregnet" er relativt. Er ingen fancy styring av triacen på støvsugere, kun et rc-ledd og diac som styrer når triacen skal trigge pluss litt annet krimskrams.



Riv opp en gammel støvsuger og se selv. Kretsen er svært liten, nesten ikke til å tro at den kan styre en motor på 1.6 kilowatt.

[jonnor]

Vil en beskyttelsesdiode over dimmeren gi tilstrekkelig vern mot denne motinduksjonen?

[perpyro]

Når trigger triacken på støvsugermotoren?

Fase avsnitt eller eller påsnitt?

[Hondaen]

Beskyttelsesdiode i en AC krets? Jo lykke til



Det sier PANG!



En slik diode bruker man ved pwm av likestrøm over en spole, som f.eks en motor i en radiostyrt bil.

[perpyro]

Tror du missforsto litt!

Jeg spurte om det var fase avsnitt eller påsnitt i regulatoren på støvsugermotoren?

Hva gjør triacken med sinuskurven?

Starter den i null og slår på eller motsatt?

Hva blir sluttresultatet.

Har ikke nevnt en diode neon plasser, er fult kar over 230V AC egenskaper!

[Hondaen]

perpyro: Diodekommentaren var til NorthWave, ikke deg.



"Fasepåsnitt" som blir brukt til støvsugermotorer. Kretsen er det simpleste og billigeste man kan lage.

[just-_-me]

hmm...OK, da tror jeg ikke at jeg begynner på noe slikt.

kan jo forsovidt teste med noen gamle dimmere jeg har

Så triac/diac er svaret her?

[perpyro]

Da er vi enige da.

En dimmer gjør nemlig det motsatte "Faseavsnitt"

Vist nok enda billigere å lage.

I hvertfall ut fra forskjellen i prisen på en dimmer kontra en motorregulator med fasepåsnitt.
