Tennings skjema stiga  sitte klipper

Stiga sitte klippper Tenningslås kobling

Recommended Posts

Hvilken modell og årstall?

Har du sett på https://www.stiga.com/int/support om du finner noe, eventuelt sendt dem en forespørsel?

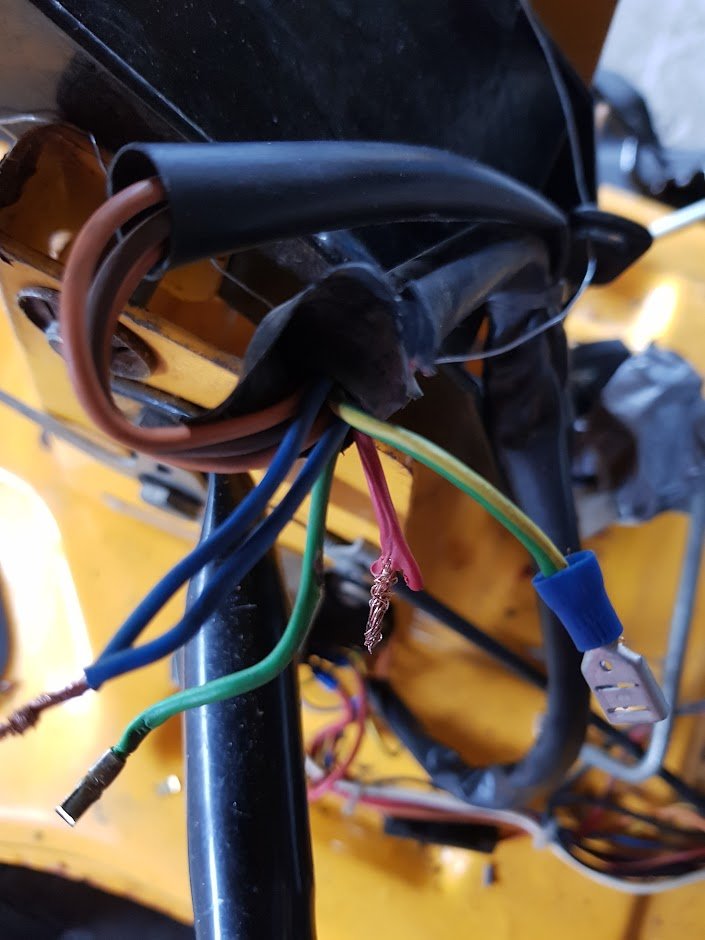

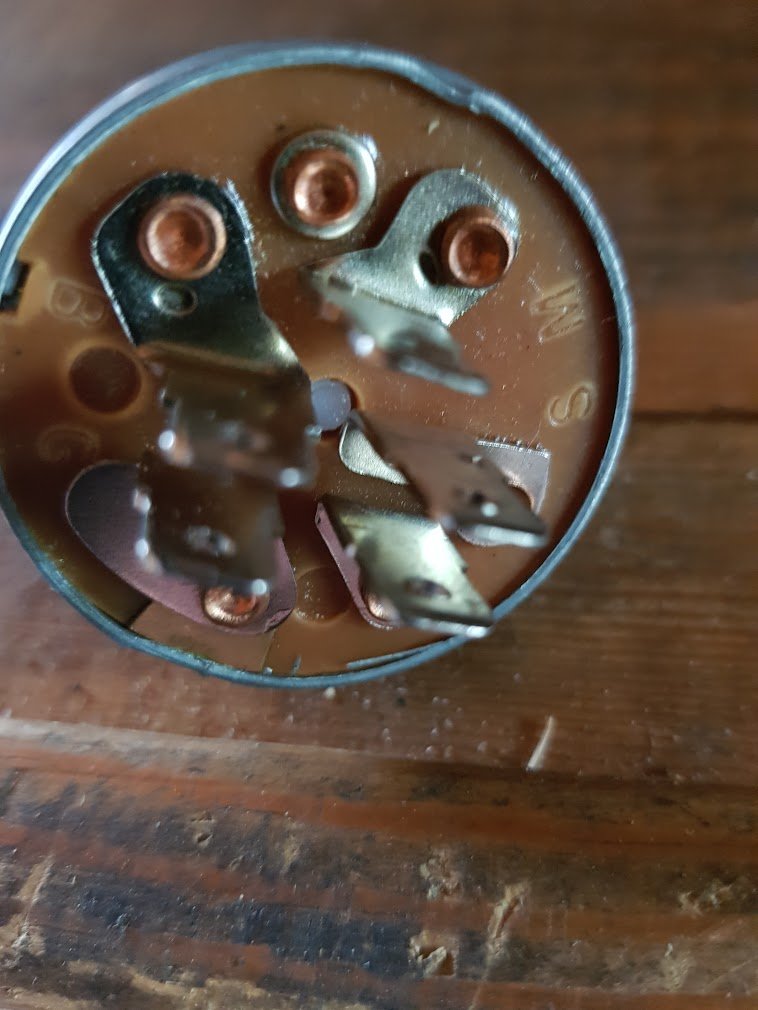

Edit: Litt vanskelig vinkel på bildene dine men ser it til å være fem kontakter/poler og man kan tyde ‘S’, ‘M’, ‘B’ og ‘G’. Hva står det på den femte kontakten? ‘L’?

Mest sannsynlig så er kontaktene som følger:

Sitat

You will see five pins in the ignition switch with which you need to connect those five components. There will be letters to define those pins, and those five letters are S, M, L, G, and B. These letters direct towards those parts with which you need to connect the ignition switch.

  • B – It stands for battery
  • G – You need to connect this pin with ground
  • L – This pin needs to make a connection with light
  • S – It is for Solenoid for the Starter
  • M – It should be connected with magneto - Dynamo
  • Kilde

Du må nesten måle med et multimeter på bryteren for å sjekke om det stemmer. Dvs. Ta utgangspunkt i jord (mest sannsynlig ‘G’) og så måle motstand (Ohm)mot de andre polene når nøkkel/bryter er ute/i ‘0’-posisjon (skal ikke gi utslag på multimeter). G + S bør gi utslag når nøkkel /bryter vris til ‘Start’ posisjon (normalt fjærbelastet, helt høyre). G+M bør gi utslag når bryter er i hakket nærmest Start (som er fjærbelastet).

Ledningene - ville ha fulgt/målt den enkelte kabel for å få verifisert hva som går hvor. En av de skal ha +12 (6?) volt og kommer da fra batteriet (via sikring, sjekk at den er ok), mest sannsynlig rød kabel. En av de er jord (tipper grønn/gul, som du skriver). Siden du har fem kabler men bare har fire farger på kablene, tipper jeg at du ikke har lys på maskinen? 2*Blå… Grønn… Du må nesten følge dem til andre enden. Starter og dynamo er vel ‘råtipset’.

Eller høre med Stiga Support…



Edited by NoBo
Oppdatert info
  • Like 1

Share this post


Link to post

Du må måle på tenningslåsen hvor arbeidskontaktene er. Jeg er usikker men vil tro blå og rød skal over en arbeidskontakt og grønn og grønn/gul over en annen arbeidskontakt, men ta det med ei klype salt, er som sagt ikke sikker på dette.
