relebryter og rele

[oledole99]

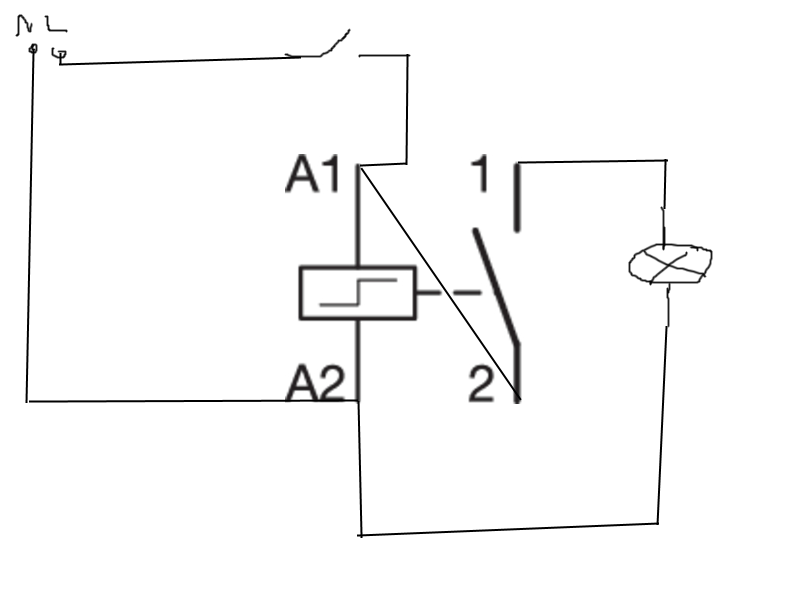

er det sånn jeg kobler opp en rele bryter og rele i skap

lask er den skrå streken





kan noen forklare

[Larzen_91]

En funksjonsbeskrivelse av det du vil oppnå hadde hjulpet. Beskriv anlegget, type bryter, type rele og som sagt funksjonen.

Endret 30. april 2015 av El-Ateisten

[arne22]

Slik som tegningen er tegnet over så vil det fungere, men løsningen gir ingen større mening.



Vanligvis så pleier man å skille ad styrestrømskrets og hovedstrømskrets på den måten at det går en liten styrestrøm i styrestrømnskretsen mens den store strømmen som brukes til energioverføring går i hovedstrømskretsen.



På tegningen over så har man koblet sammen styrestrømskrets og hovedstrømskrets. Det pleier man normalt ikke å gjøre.



Som El-Ateisten nevner over, så er det nok en god ide å beskrive hva man egentlig ønsker å oppnå.

[Inge Rognmo]

På tegningen over så har man koblet sammen styrestrømskrets og hovedstrømskrets. Det pleier man normalt ikke å gjøre.

Samt at hele strømmen som går gjennom releet (hovedstrømkretsen) også går gjennom bryteren, slik at releet blir helt meningsløst. Lasken som går til 2 på releet skulle (som et minimum, uansett hva man prøver å få til) gått til L (eller den siden av bryteren), og ikke til A1.

[Visn!ngsnavn]

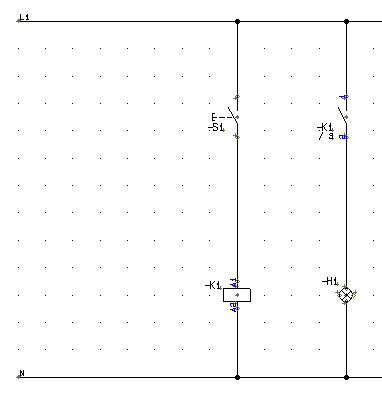

Slik
