[Løst] pc schematic sikringsskap

[hiims]

hei jeg går på vg1 elektro og så har vi fått fri og hjemmeoppgave imåren. Vi skal tegne sikringskapet i pcschematic. men jeg sliter litt.. skal jeg bare tegne opp alle sikringene og koble de til måleinstrumente? som er i midten? og hva heter den? eller holder det me og bare tegne de opp?



trenger hjelp til og finne overbelastningsvern og ringe trafonsformator

Endret 26. september 2011 av hiims

[arne22]

Du bør vel opplyse litt mer om hva oppgaveteksten sier.

[hiims]

Du bør vel opplyse litt mer om hva oppgaveteksten sier.

har desverre ikke noe mer informasjon enn dette "Mandag 26 er det arbeidsoppdrag hjemme.



Dere skal tegne arrangement tegning av sikringsskapet Deres hjemme, i pc-schematic."

vi skal bare tegne en enkel tegning av sikringskapet i pc schematic. Men skal sikringene gå gjennom måleapparate i midten?

Endret 26. september 2011 av hiims

[arne22]

"arrangement tegning" ..

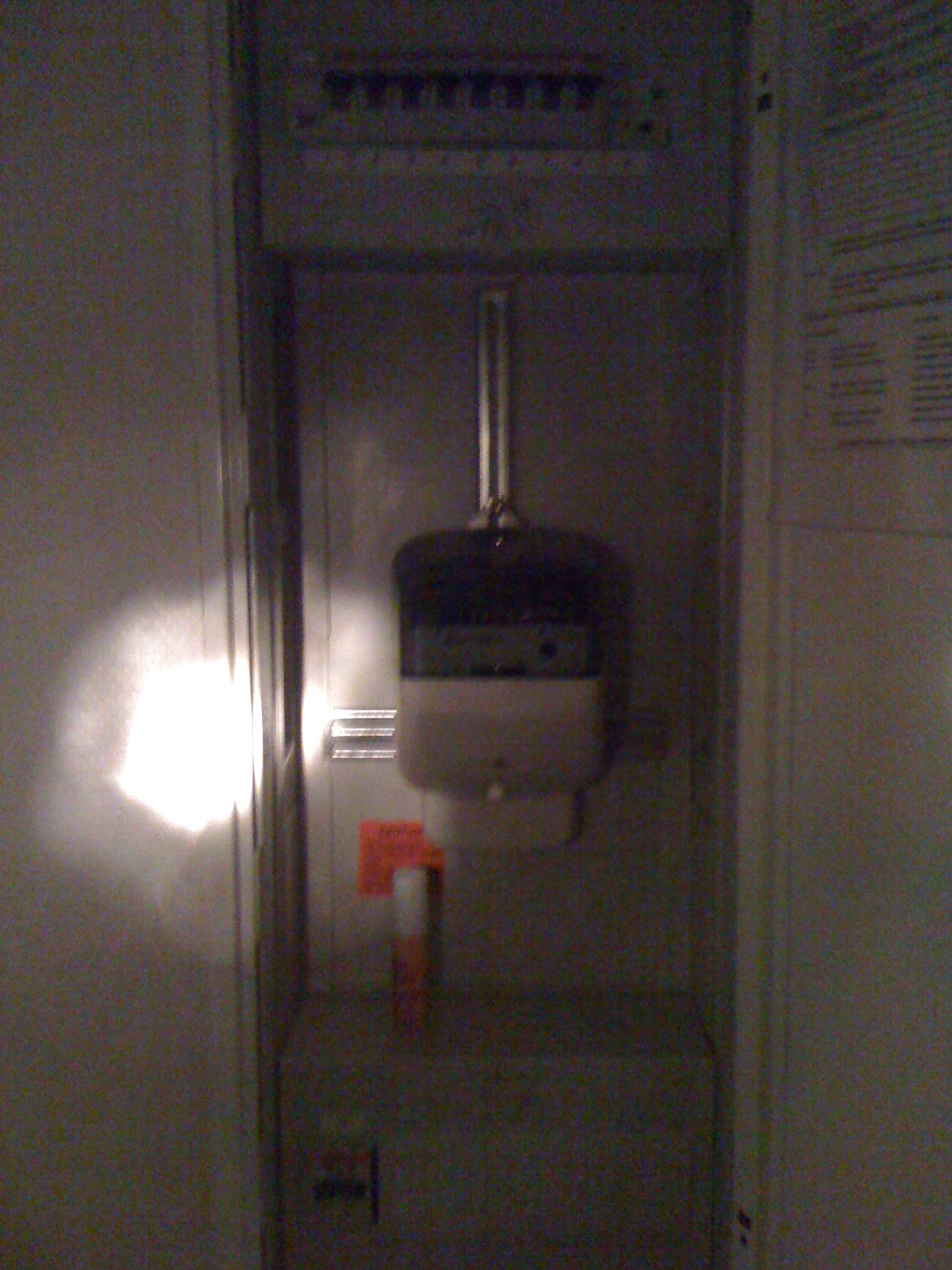

Det var faktisk ganske oppklarende. Det betyr å tegne skapet med inmonterte komponenter slik som det ser ut. (Omtrent slik som fotografiet viser.)



På en arrangementstegning så er det utseende som gjelder og man behøver ikke å tegne hvordan tingene er koblet sammen.



Slik er i hvert fall jeg vent til å bruke denne betegnelsen.



Noen som har andre syn på saken ?





Edit: Etter litt Googling så fant jeg dette eksemplet

Endret 26. september 2011 av arne22
