Automasjon! Trenger hjelp

Recommended Posts

Hey, eg skal då ha en prøve i Automasjon imorgen og er veldig usikker på ting. Så derfor lurte eg på om noen av dere kanskje kunne hjelpe meg litt :)



1. Forskjell på Hovedstrøm/Styrestrøm



2. Forksjell på Hovedskjema/styreskjema



3.Hva er en kontaktor



Trenger hjelp ass :p

Share this post


Link to post

Det ligger i navnet.



Hovedstrøm, driver store laster, høy spenning stor strøm. Typisk motorer.



Styrestrøm, driver bare komponentene som styrer dvs skruer av og på forbrukere av hovedstrøm. Styrestrøm sendes til en kontaktor som skru på hovedstrøm. Lav spenning, små strømmer.



Kontaktor, elektromagnetisk bryter. Som et rele men for større strømmer.

Typisk: Kontaktor => hovedstrøm. Rele=>Styre/Signal-strøm.



Akkurat spenningsnivåer og strømtrekk vil jo variere fra gang til gang.

Edited by Thorsen

Share this post


Link to post

Det er vel ikke noe forskjell på spenningen i styrestrøm og hovedstrøm.

Forskjellen er at styrestrømmen styrer kontaktorer i hovedstrømmen.



og så bruker man vel også kontaktorer i både styrestrøm og hovedstrøm ettersom kontaktorer som er i hovedstrømmen også er i styrestrømmen.



Kanskje litt sent å svare nå ettersom du hadde prøven i dag etter det jeg forsto men måtte bare skrive det likevel

Share this post


Link to post

Forskjellen er som Thorsen sier. Hovedstrømmen er den som forsyner de komponentene som skal gjøre noe, styrestrømmen er den strømmen som starter og stoppen kontaktorer o.l.



Styrestrømmen styrer anlegget.

Hovedstrømmen driver anlegget.

Share this post


Link to post

Se for deg en lysbryter, du slår den av og på med hånden.



Se for deg at du fester en metallbit på bryteren slik at en elektromagnet vil trekke den til seg hvis du har strøm på og dytter den fra seg hvis du bytter polaritet på strømmen (eller at du kutter strømmen), da vil bryteren slå seg av og på som du vil uten at du trenger å fysisk være til stede.



Slik virker en kontaktor, det er altså en bryter man styrer med strøm istedefor med hånden.



Strømmen du bruker til å slå bryteren av og på kalles styrestrøm, den strømmen er det som "erstatter" hånden din.



Strømmen som går gjennom bryteren og gir lys er hovedstrømmen.

Edited by Nasciboy

Share this post


Link to post
Takk for det Nasciboy! Alt faller på plass nå, for min del ihvertfall :D

Hehe, det er bra.... :)



Kjenner du trådstarter?



2. Forksjell på Hovedskjema/styreskjema

Vet ikke helt hva svaret er bortsett fra det elementære... at hovedstrømsskjema viser hovedstrømmen og styrestrømsskjema viser styrestrømmen :blush:



Edit:

Kan jo gjøre noen tanker men ta dette "med en klype salt" :p



Hovedstrømsskjemaer kan være mindre detaljerte, der alle 3 fasene ofte er kun tegnet som kun en strek hvis vi snakker om 3-fase da.



Hovedstrømsskjema kan jeg tenke meg er mer fokusert på sikringer og vern.



Hovedstrømsskjema er ofte tegnet nærmere virkeligheten fysisk sett en styrestrømsskjemaene er tegnet.



I styrestrømsskjemaene kan kontaktene ofte være langt fra hverandre på skjema men sitte rett ved siden av hverandre på selve kontaktoren, da er merking viktig.



Edit2:

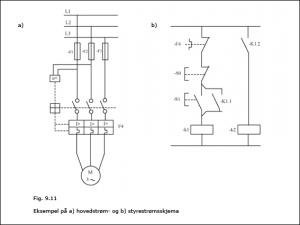

Hvis dere ser på skjema her ser dere hovedstrømmen til venstre og styrestrømmen på høyre.



Hovedstrømmen ser enkel ut og kontaktene er plassert rett ved siden av hverandre som de er i virkeligheten men i det andre skjema kan det ses ut som om det er litt rot ved 1. øyekast.


Edited by Nasciboy

Share this post


Link to post
Nei, men måtte si takk for første forståelige kontaktor-forklaring noen sinne :p

Hehe, takker for det :)



Det er jo egentlig ikke så vanskelig....

Share this post


Link to post
Aaah, Automasjon på grunnkurs :) vekker gode minner.



Anywho, what they said



Har de begynnt med automasjon på grunnkurs?

Jeg synes å erindre å måtte kjøre en runde på GK elektro først.



Litt OT, men de andre har gitt en grei forklaring på frågan til Trådstarter.



Edit : Beklager, er kommet i løkhue modus.... selvsagt menes det automasjon på GK elektro... huff så teit, saft suse etc:P

Edited by RoXx

Share this post


Link to post
Hovedstrømsskjemaer kan være mindre detaljerte, der alle 3 fasene ofte er kun tegnet som kun en strek hvis vi snakker om 3-fase da.

Ikke for å kverulere, men da vil jeg påstå at det er manglende dokumentasjon. Har aldri sett en hovedstrøm tegning der ikke alle faselederene er tegnet.



Hovedstrømsskjema er ofte tegnet nærmere virkeligheten fysisk sett en styrestrømsskjemaene er tegnet.

Det finnes ikke noe fasit svar på det. Det varierer jo fra anlegg til anlegg. Det man kan si er at hovedstrømstegningen er inndelt i "seksjoner" som beskriver hvor det forskjellige utstyret er plassert.



Har de begynnt med automasjon på grunnkurs?

Jeg synes å erindre å måtte kjøre en runde på GK elektro først.



De har kjørt det en god stund. Jeg vil dog ikke kalle det automasjon, men styring. Det er basic kontaktor styringer og enkel pls programmering.

Edited by Rosemount

Share this post


Link to post
Ikke for å kverulere, men da vil jeg påstå at det er manglende dokumentasjon. Har aldri sett en hovedstrøm tegning der ikke alle faselederene er tegnet.

Men det er jo det du gjør... kverrulerer :)



Enkle hovedstrømsskjema tegnes ofte kun som en leder, man setter da ett merke i lederen med ett tall som angir antall ledere den symboliserer. Dette er fult mulig uten at du går glipp av noe informasjon. Ting kan finnes fordi om du ikke har sett det vet du.... :p



Det finnes ikke noe fasit svar på det. Det varierer jo fra anlegg til anlegg. Det man kan si er at hovedstrømstegningen er inndelt i "seksjoner" som beskriver hvor det forskjellige utstyret er plassert.

Kanskje ikke for ALLE anlegg men for de aller fleste gjelder jo dette nettopp på grunn av den generelle oppbygningen. At ting er typisk for noe betyr ikke at det stemmer i 100% av tilfellene.



Edit:

Hvis du mener noe annet så utfordrer jeg deg til å tegne ett anlegg der hovedstrømmen er mer komplisert enn styrestrømmen. Tenker da på noe som kunne brukes i virksligheten og ikke vill fantasi. Prøv heller ikke å gjøre hovedstrømmen mer komplisert enn den er for det ser jeg med en gang.

Edited by Nasciboy

Share this post


Link to post

Hehe, jeg skal ikke påstå at jeg har sett alt som finnes av standarder innen dokumentasjon, det er galt å si ;) Jeg skal si meg enig i at kurs oversikter og tegninger med beskrivelse av f.eks last, tegnes som enlinje skjema. Detaljerte hovedstrøm tegninger ser jeg personelig ingen hensikt med å tegne som enlinjeskjema da man uansett "splitte kablene" fra enlinje til flerlinje på utstyret for å beskrive hvor de er tilkoblet.



Jeg synes bare ikke at de skal ta til den letteste løsningen når de går på skole og kjøre enlinje skjema på alt de lager.



Når det kommer til kompliserte anlegg så er jo hele hensikten å ha største delen av komponentene på styrestrømmen slik at det er lettere å bemanne, blir billigere samt har minst mulig feilkilder på hovedstrømmen der det ofte kan forekommer større slitasje på utstyr og større risiko ved feil. Det har jeg heller aldri sagt noe imot ;)

Edited by Rosemount

Share this post


Link to post
Det er vel ikke noe forskjell på spenningen i styrestrøm og hovedstrøm.

Forskjellen er at styrestrømmen styrer kontaktorer i hovedstrømmen.

Det er ikke nødvendigvis sant. Har selv koblet en del skap med 24V styrestrøm og 230 og 400V hovedstrøm. Det er faktisk ikke så uvanlig når jeg tenker meg om.



Dessuten er det så vidt jeg er bekjent ikke lov å ha større styrespennig enn 230V (EN 60204-1 sier vel 266V hvis jeg ikke husker feil). Da har du et problem når du skal ha 400V styrestrøm. I tillegg til at du blir å slite litt med å finne kontaktorer med 400V, 690V, eller 1KV (eller enda mer, det finnes mange motordrifter med høyspenning rundt omkring) spole.





Sånn vi har lært det, så MÅ hovedstrømmen tegnes med alle faser (bortsett fra joring), mens styrestrømmen kan tegnes enlinjet.



[pirke]Styrestrømskjema er flerlinjet, enlinjet skjema er det man typisk finner i en byggningsinstalasjon[/pirke]

Edited by Dj_eLmO

Share this post


Link to post
Sånn vi har lært det, så MÅ hovedstrømmen tegnes med alle faser (bortsett fra joring), mens styrestrømmen kan tegnes enlinjet.

Kan hende det er slik ja men det var ihvertfall ikke slik jeg lærte det og har sett slik dokumentasjon selv. Uansett... sa at det jeg skrev der måtte tas med en klype salt :p

Share this post


Link to post
Det er vel ikke noe forskjell på spenningen i styrestrøm og hovedstrøm.



Nja, selvfølgelig ikke i alle tilfeller, men det er lite hensiktsmessig å styre kontaktorene til motorer som driver kompressorer på oljeplattformer med 4,16kV.



La forresten med et dokument om vanlig terminologi i skjemateknikk.

Terminologi_og_symboler.pdf



Men husk enhver leverandør, produsent står jo egentlig fritt til å bestemme sitt "eget" system så lenge det følger alle lover og forskrifter og er i samsvar med hva kunden ønsker. For ikke å snakke om at det gjerne også kan være "dobbel" dokumentasjon, med både multi-line og single-line skjemaer.

  • Like 1

Share this post


Link to post
