Har sett litt på Starving Student før. Liker veldig godt at den koster tett oppmot ingenting, det gjør det mer aktuelt som et førstegangsprosjekt. Det er jo også litt tøft at det er point-to-point wiring.



Kom nå på at jeg har en gammel metallboks som jeg fikk en Camel-klokke i for 12 år siden (konfirmasjonsgave). Lurer på om ikke den skal resirkuleres ...



Uansett, jeg ser frem til din neste oppdatering!

Endret 28. januar 2009 av AskBurle

[proaudio]

Har sett litt på Starving Student før. Liker veldig godt at den koster tett oppmot ingenting, det gjør det mer aktuelt som et førstegangsprosjekt. Det er jo også litt tøft at det er point-to-point wiring.



Kom nå på at jeg har en gammel metallboks som jeg fikk en Camel-klokke i for 12 år siden (konfirmasjonsgave). Lurer på om ikke den skal resirkuleres ...



Uansett, jeg ser frem til din neste oppdatering!



Camel-klokke??? Legg ut bilde! lykke til hvertfall. Starving Student er vel grei å lage i og med at det finnes et forum som kun diskuterer den. Da kan man fort få litt ekstra hjelp.

[proaudio]

Litt oppdatering i dag. Er blitt forkjøla så da er det jo ikke mulig å gjøre annet enn å ta livet med ro, og hva er vel mer beroliggende enn litt lodding?



Nuvel.

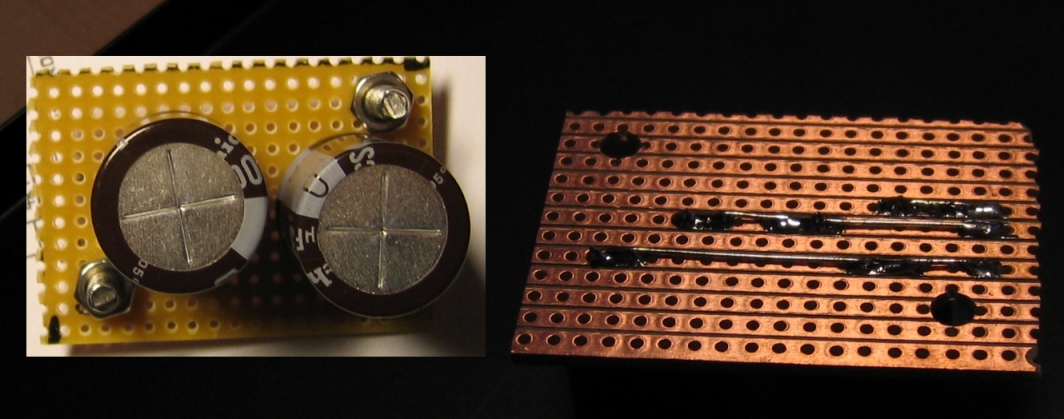

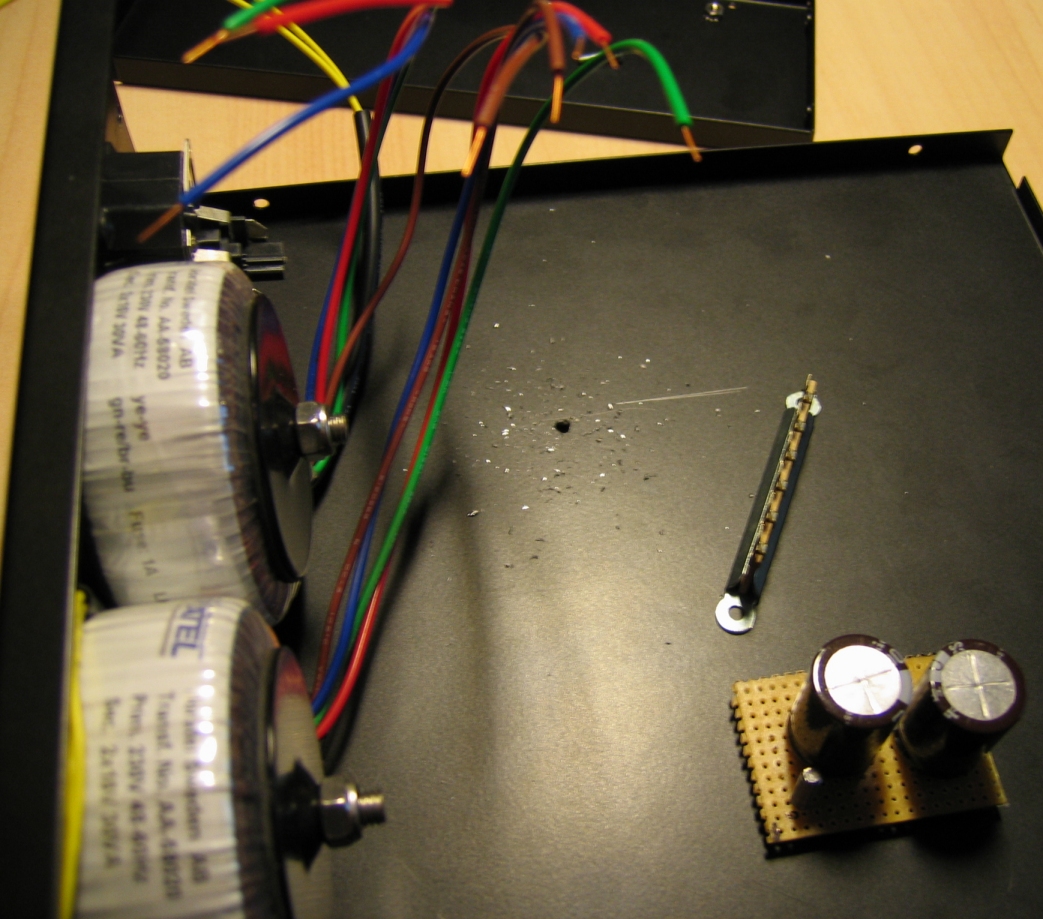

Først ut i dag er de to kondensatorene som er montert på et eget lite kretskort. Kretskortet er et hobbykort fra clas ohlson og hvliken strømmer og spenninger det egentlig tåler aner jeg ikke. Det jeg har gjort er å laske skinnen med litt ekstr gods slik at motstanden ikke skal bli så stor at spenningen slår over. Sikkert ikke nødvendig, men hadde tida.



Neste på planen er å feste kondensatorene til chassis ved siden av hovedkortet. Tenkte å bore litt rolig i kveld så blir det hardcore fresing i morgen da naboene er på jobben.

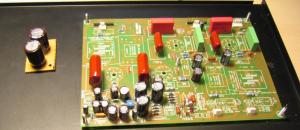

Litt oppmåling/plassering.

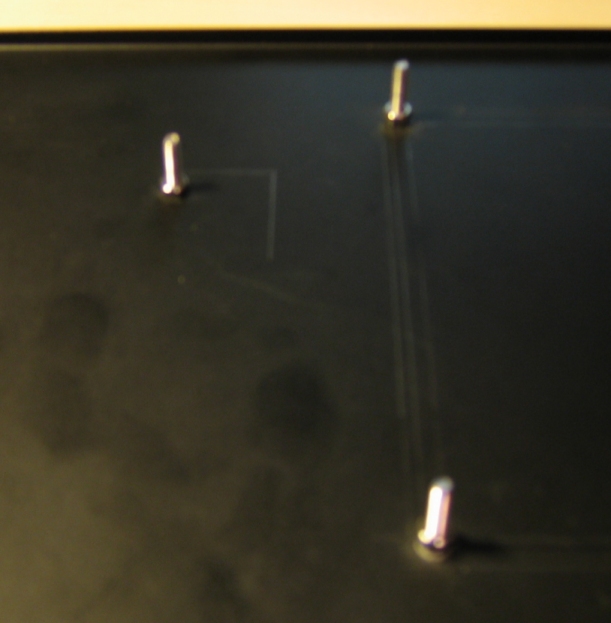

Et hull er ferdig. En siste måling på det andre hullet.

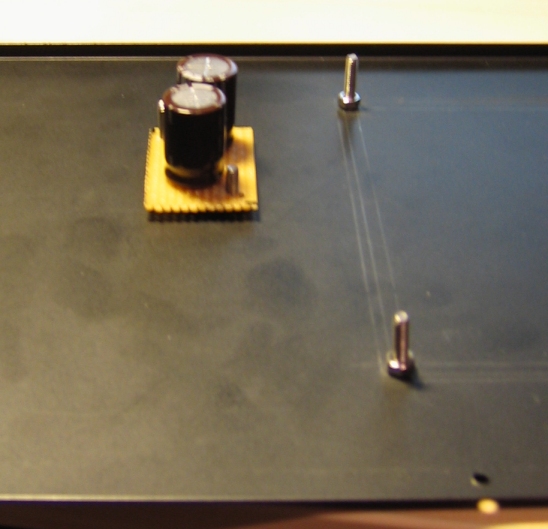

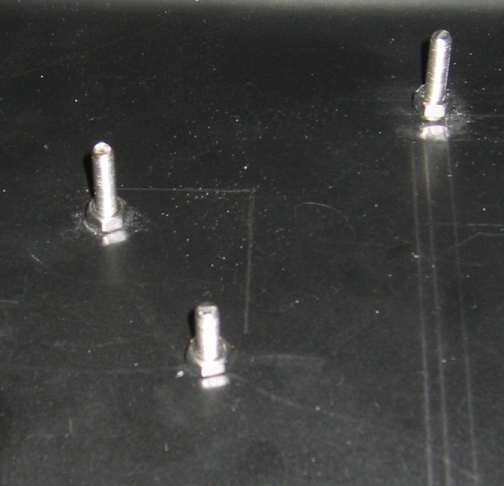

Begge hullene ferdig. I morgen blir det fresing for å felle skruene inn i chassis.

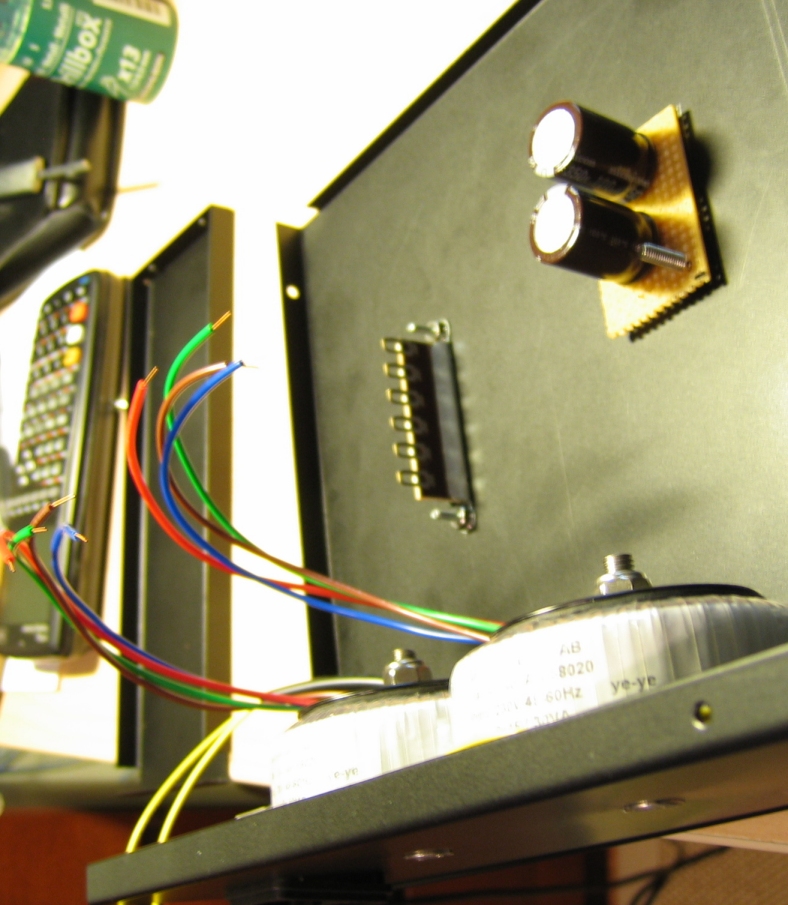

Siden jeg begynner å tørste etter å fyre ting opp så fester jeg også tilkoplingsterminalen for trafoene og hovedkortet. Da blir det straks muligheter for testing av spenningsnivåre

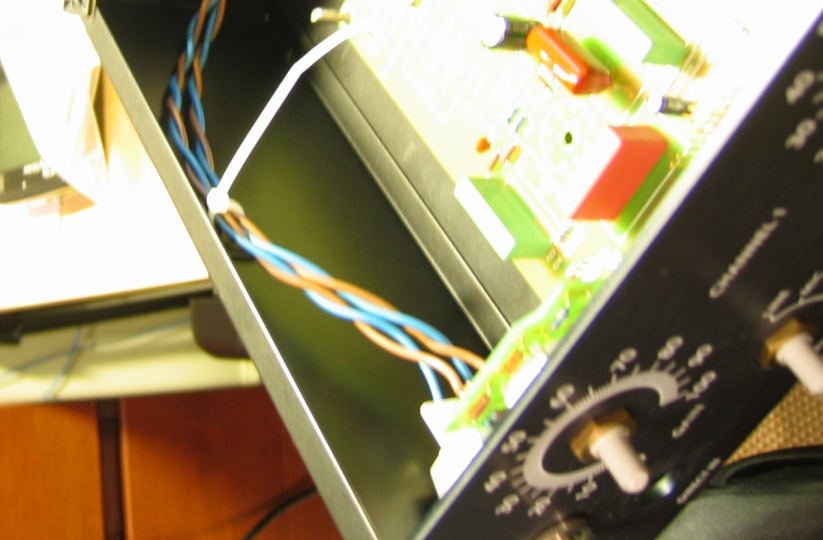

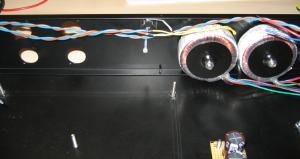

Et fantastisk dårlig bilde, men det prøver å vise at kablene festes på veggen.

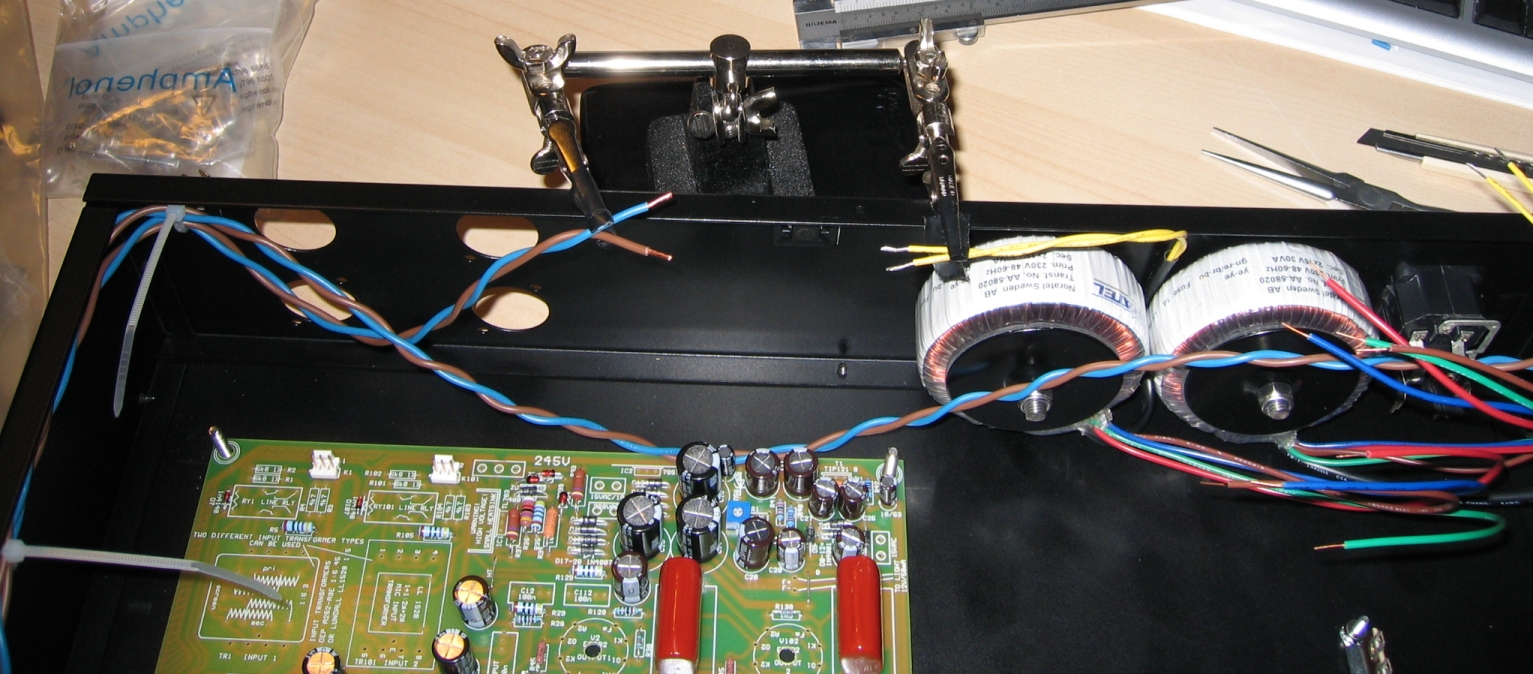

Kabelen som kommer fra nettet har gått til bryter og kommer nå tilbake og skal loddes på trafoen(de gule)





Og loddet



Allright! Snart tid for litt prøvinger!!! Herre Jemeni jeg gleder meg!

[proaudio]

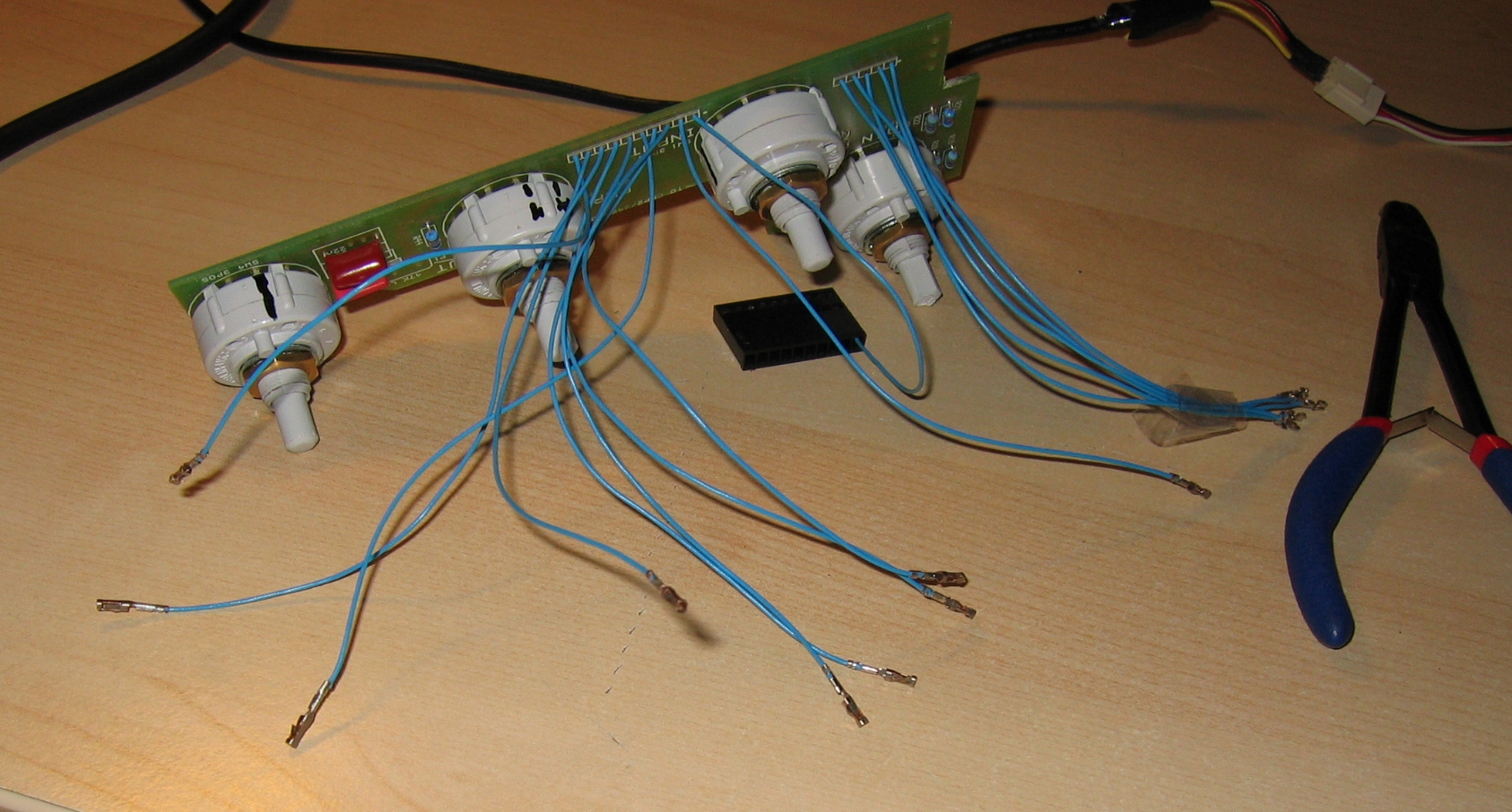

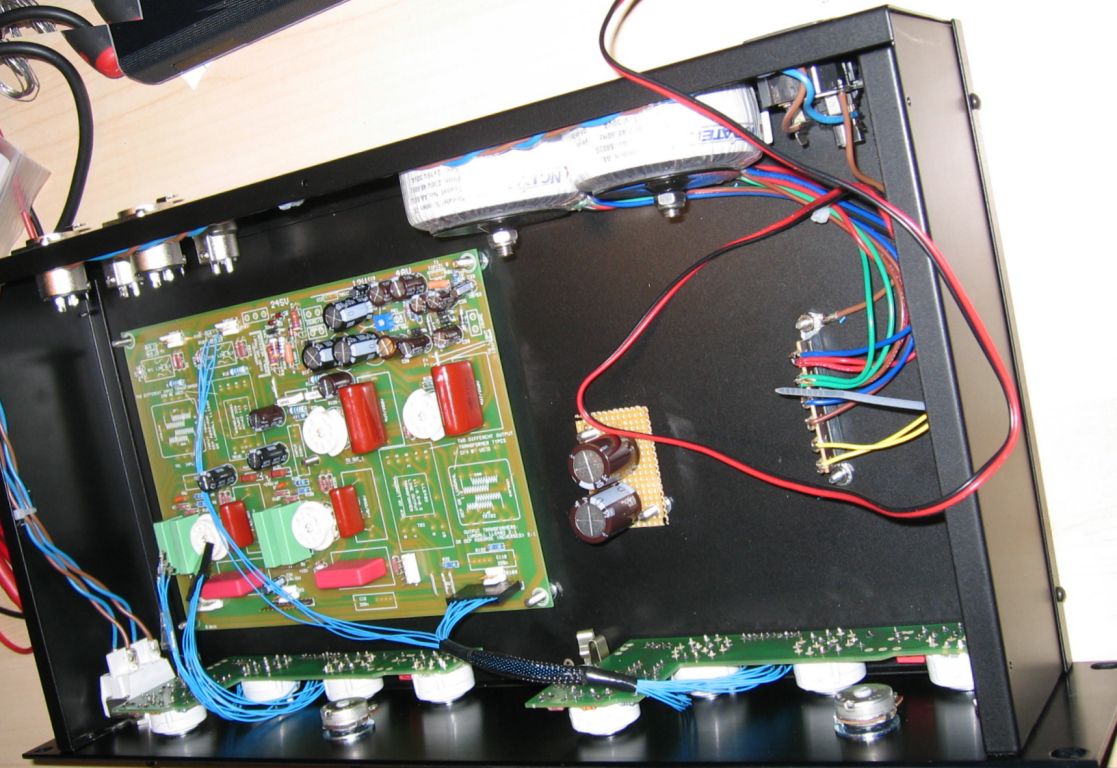

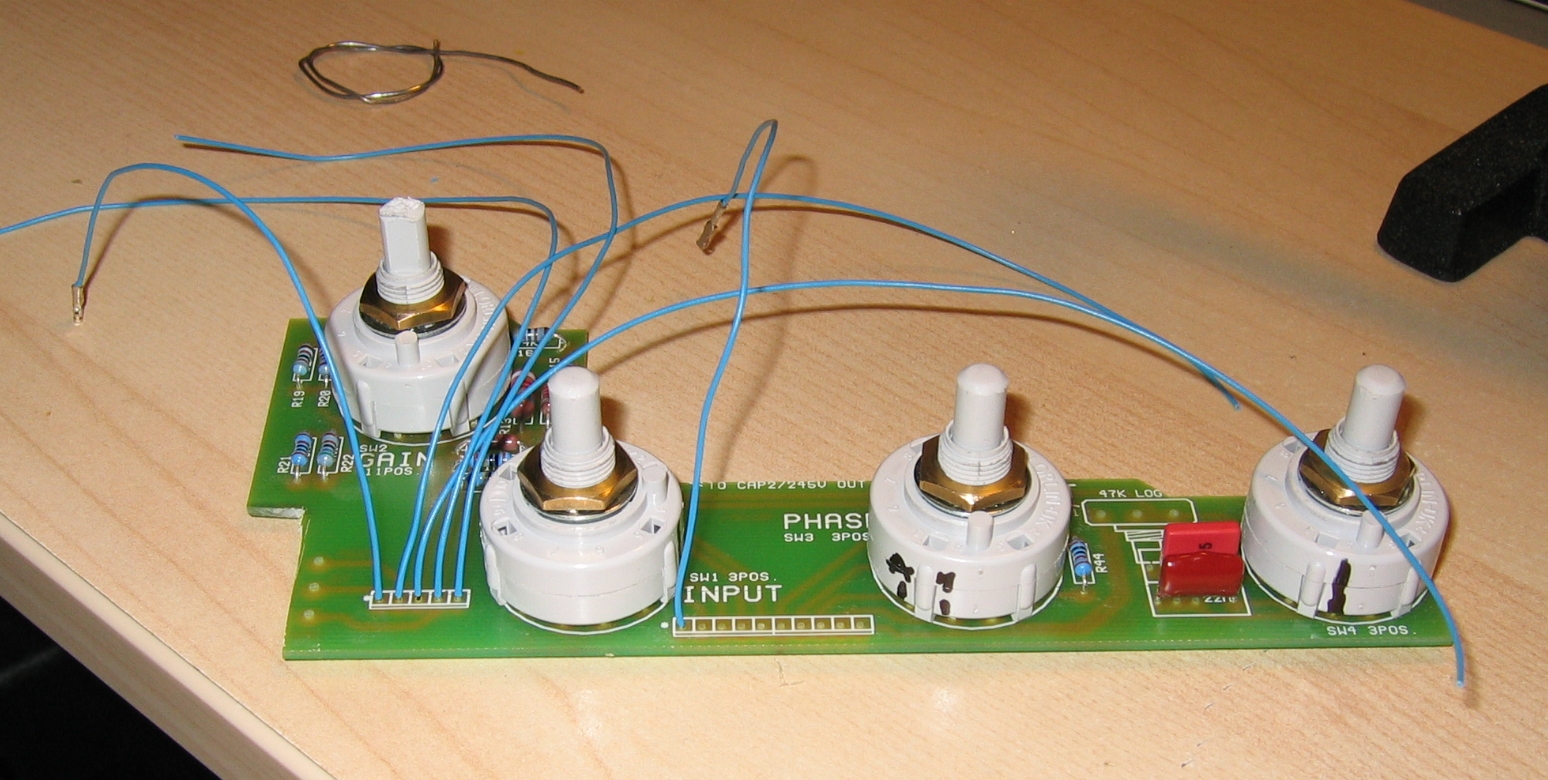

En liten oppdatering i dag. Har påbegynt arbeidet med å linke kortene sammen. Siden det kan være ønskelig å demontere enhetene på en rask og enkel måte har jeg valgt å bruke molex kontakter. Da disse ble bestilt fra mouser.com var det løsvekt bestilling. ved valg av innmat til kontaktene klarte jeg selvfølgelig å velge feil på et sett med kontakter. Mulig noe kan ordnes!

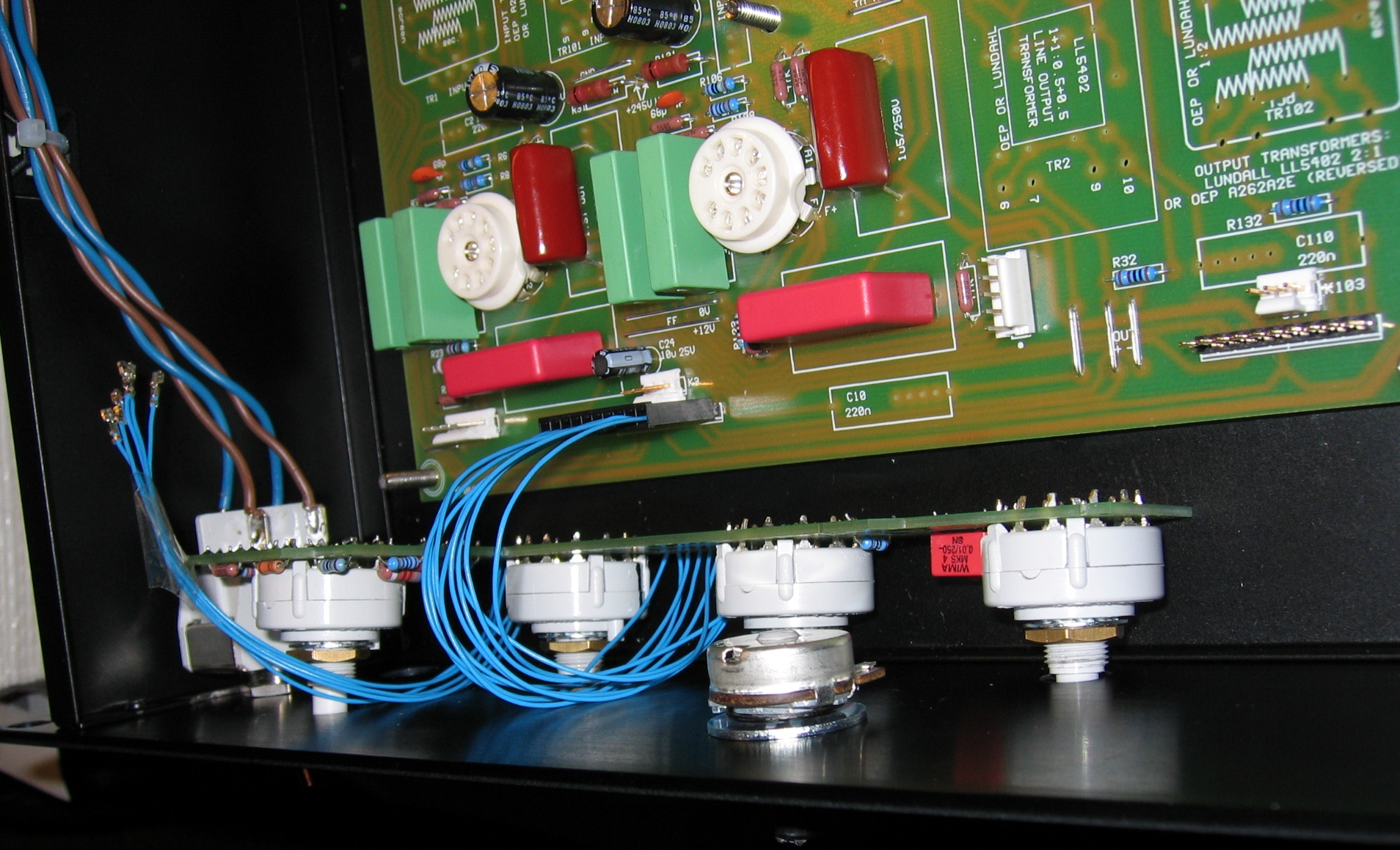

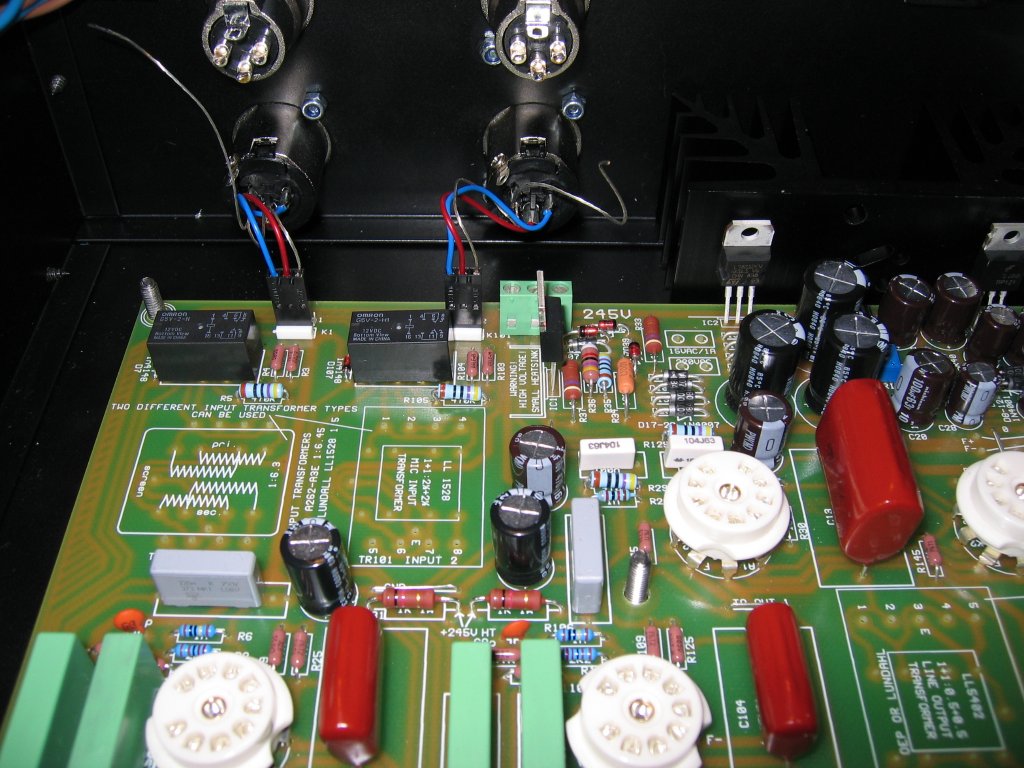

Jess, stemmer, har også fått festet sokklene til rørene. De var laget for en litt annen type kretskort og måtte tilpasses endel.

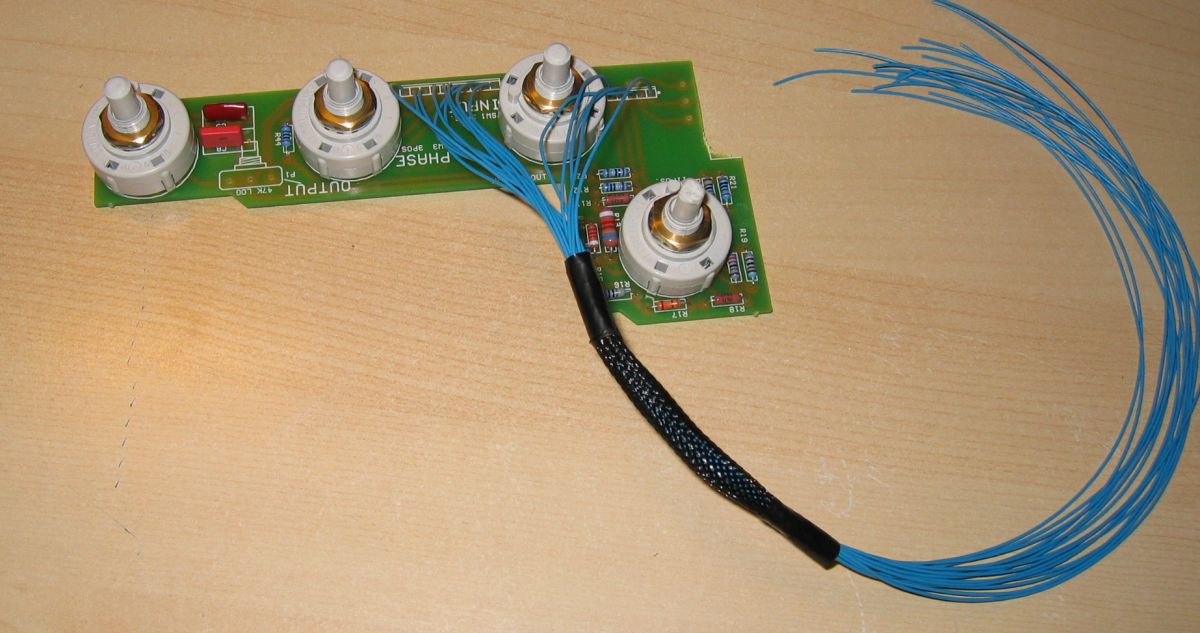

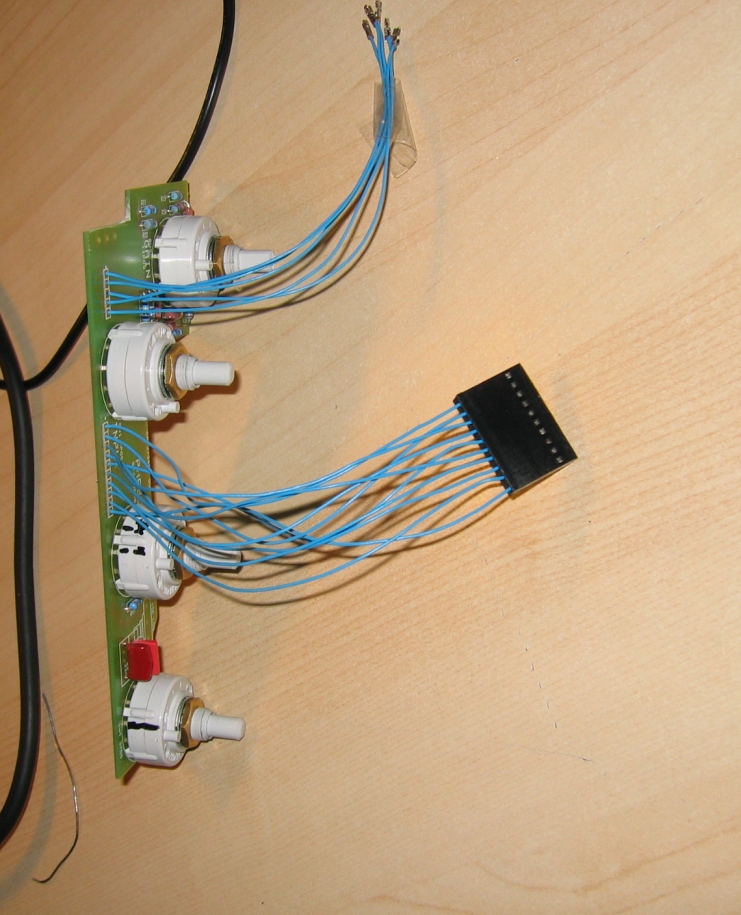

På kanal 2 må kablene gå over en litt lengere strekning. Har prøvd meg på en liten krympestrømpe fra et ødelagt psu. Tror det kan bli bra selv om det kommer til å ta tid å måle frem riktig ledere.

Endret 2. februar 2009 av proaudio

[proaudio]

Liten oppdatering i dag:

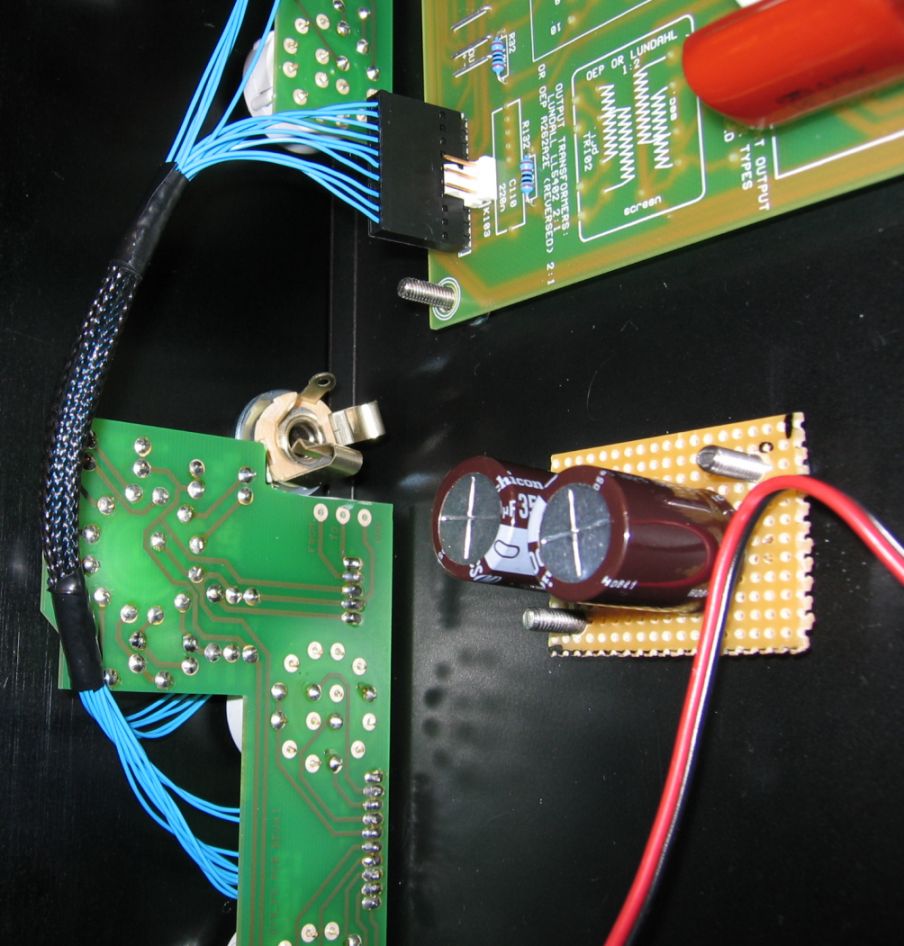

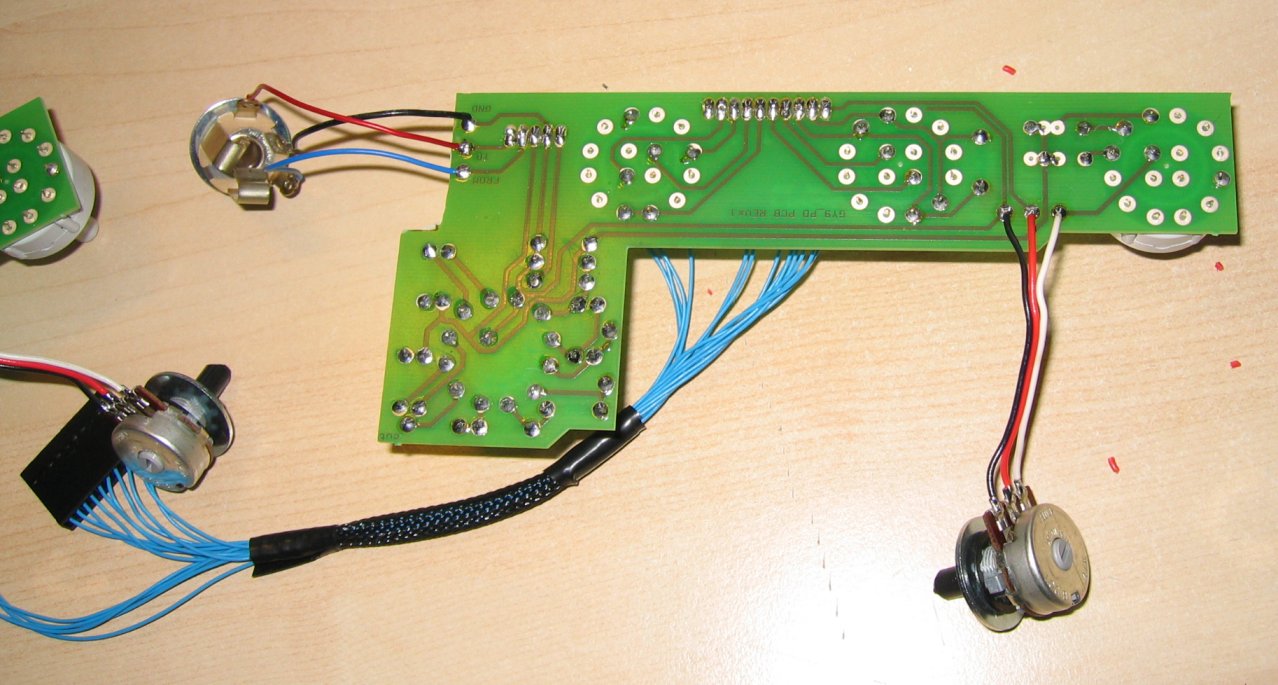

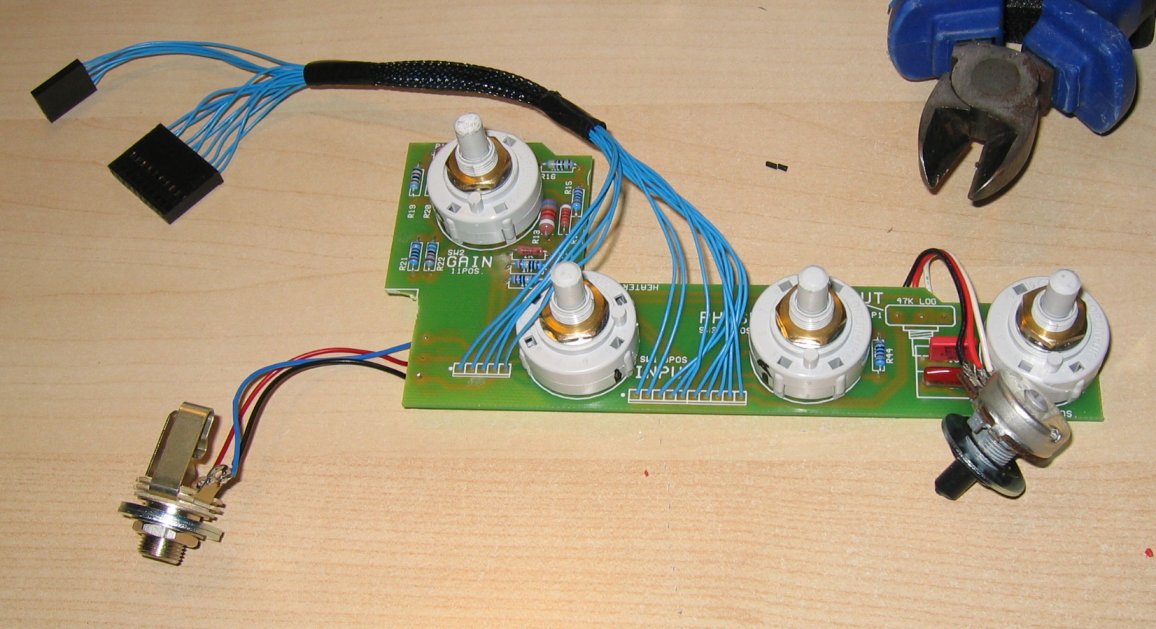

Gjort ferdig to linker mellom kortene; hver på 10 ledere. Den ene med krympestrømpe og den andre uten. Den med krympestrømpe ble så fin at det er mulig jeg gjør den andre om igjen med en strømpe. Disse små kontaktene er noe herk. 0.22 kvadrat ledere gjør det ikke enkelt. I manualen til molex kontaktene står det at godse på kabelen skal klemmes fast til kontakten med en krave som er rundt kontakten. Dette likte jeg dårlig og loddet istedet. Min erfaring tilsier at å klemme fast ledninger funker dårlig, særlig ved små dimmensjoner.



Dessuten benyttet jeg litt alene tid i dag til å frese inn de siste skruene under chassis.

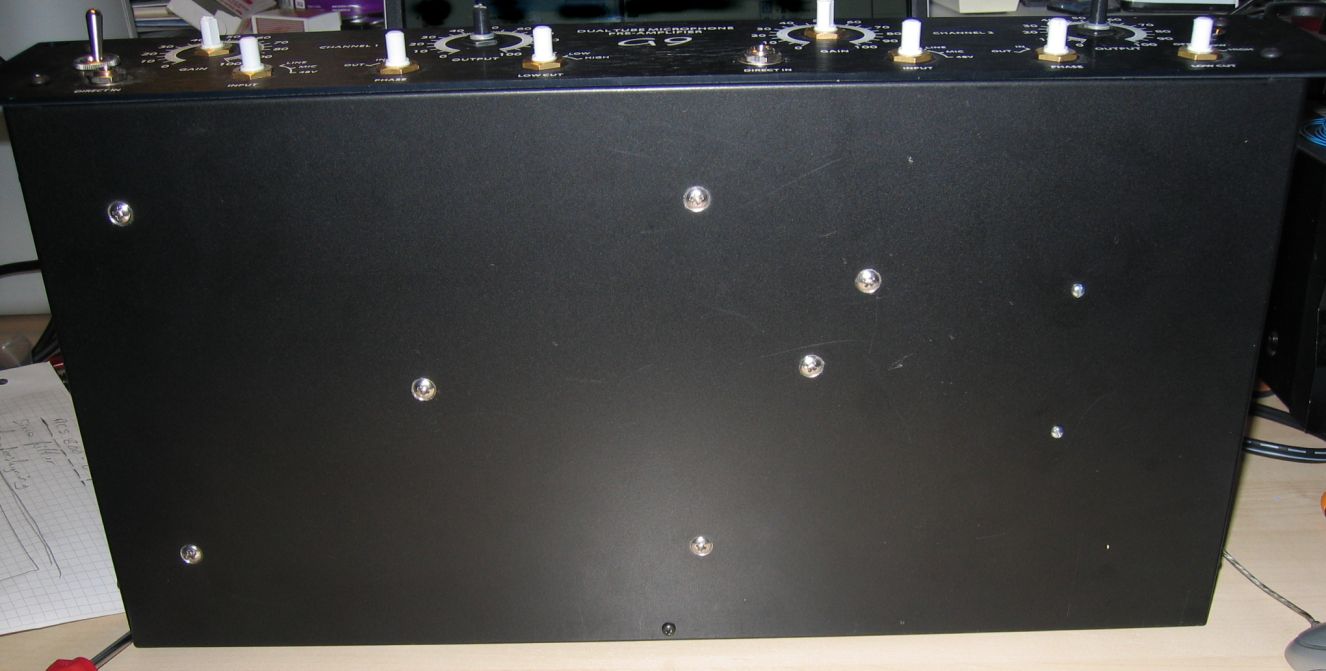

Se "nederst" på chassis; en liten svart skrue. Denne er for å holde chassis sammen og setter standaren for hvor langt ut de andre skruene kan stikke. Fresingen var ikke nødvendig, men det ser penere ut og jeg hadde dessuten lyst til å prøve

[LarsP]

Stilig. Denne tråden må jeg følge med på.

[proaudio]

Hei igjen,

Liten oppdatering. Nå er nesten alt på plass. Det eneste som mangler er tilkoplingene fra inngangene til kretskortet og tilkoplingene av strømmen. Det mangler nå 4 transformatorer( Lundahl LL5402 og LL1528). Transformatorene koster ca $100 pr stk, så det blir nok en stundt til jeg får kjøpt de, ergo ikke veldig mange flere oppdateringer på en stund.

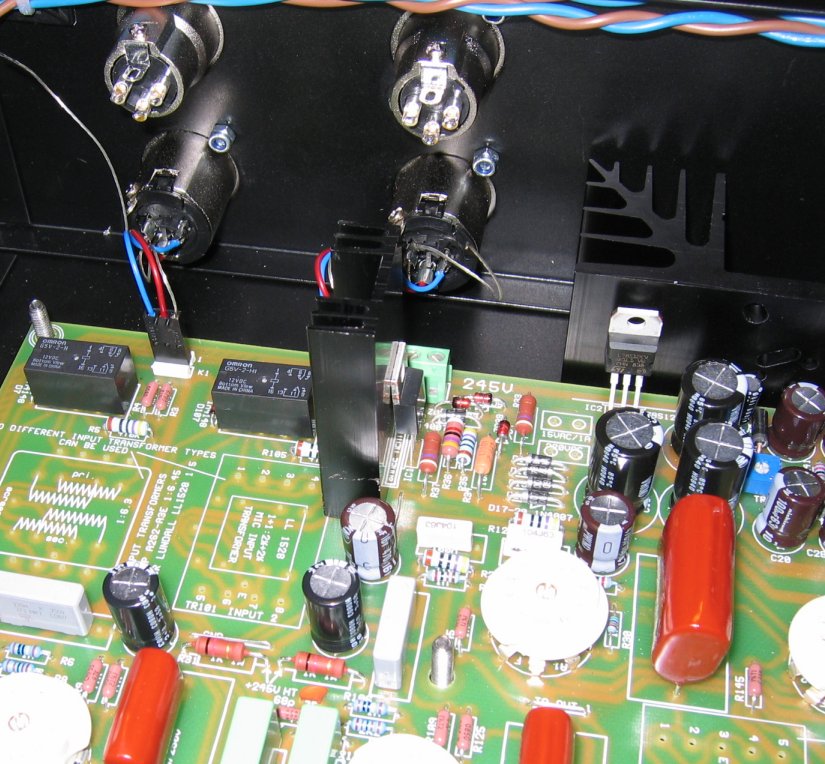

Dere ser tegningen på kortet der transformatorene skal sitte. Så er det en spenningsregulator som holder 125V for å byggge opp 245V kretsen. Den trengte en kjøleribbe, men det var et problem med to motstander som var delevis i veien.

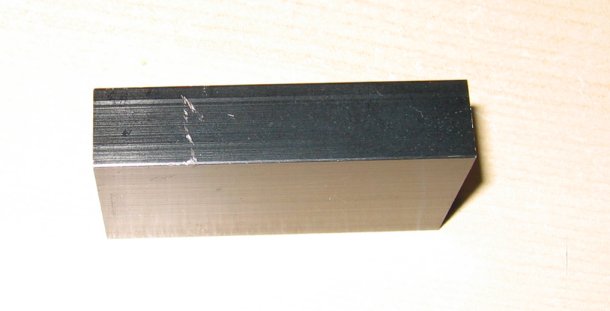

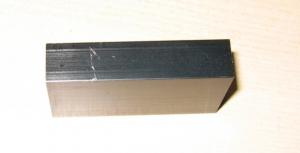

Kjøleribben

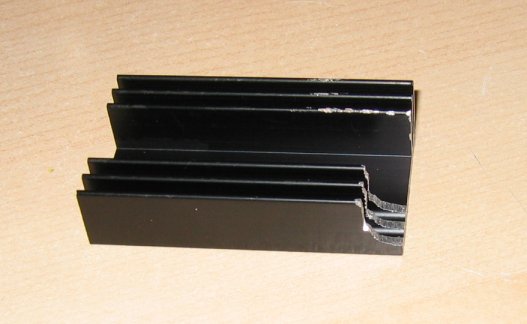

Kjøleribben etter en omgang med vinkelsliper



Kjøleribben på kretskortet. Den skal ikke festes før transformatoren er på plass, tilfeller flere justeringer med hensyn på plass.

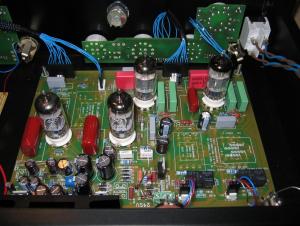

Forsterkeren med rørene. ååååh, vakkert!

[proaudio]

På tide ed en liten oppdatering. Har påbegynt regnestykke over hvor mye preampen har kostet. Den viktigste som nå er gjort er at de siste delene er bestilt

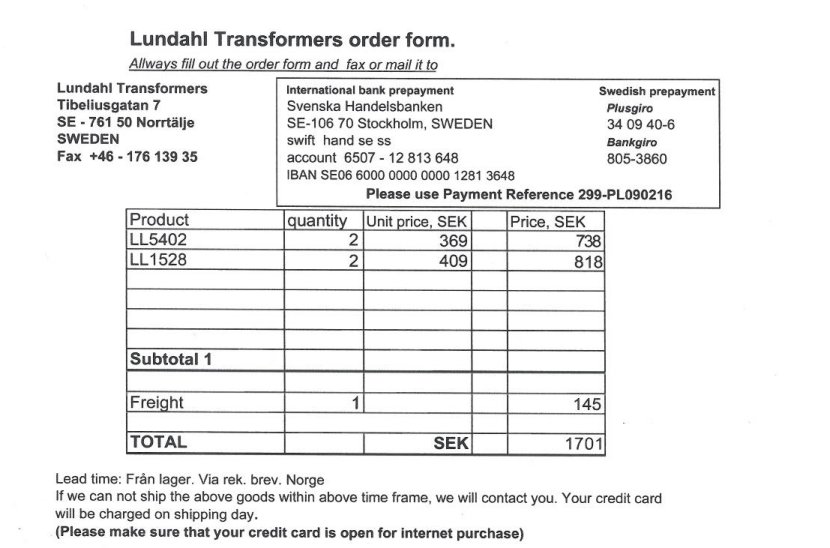

Bestilt 4 transformatorer direkte fra Lundhal fabrikken i Sverige. Kursen var på 78 og det gjorde trafoene close race gitt vekk!





Da er det bare til å varme opp loddebolten, sette på kaffen og kose seg glugg i hjel..

[b-real]

1701 Swedish kronor = 1 327.7392 Norwegian kroner



Ikke så ille det der da. Gleder meg til neste update

[proaudio]

Hei igjen,

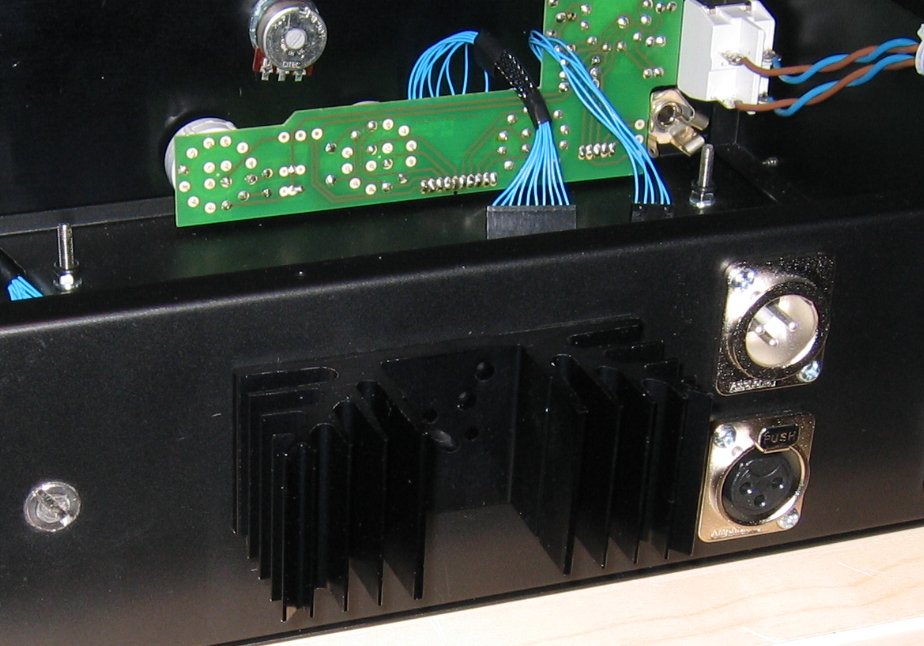

transformatorene fra Lundahl har enda ikke kommet, men har gjort noen forandringer til. Jeg har lest litt om rørforsterkere og varme i det siste. Lavere temperatur vil øke levetiden til rørene. Tidligere har jeg lagt ut noen bilder hvor man ser en litt større kjøleribbe som skal festes i 2 transistorer. Transistorene står 2.5 cm fra den ene veggen i kabinettet og det var derfor godt til rettelagt for å montere de til kabinettet og kjøleribben på utsiden. Dette vil garantert føre til en lavere temperatur inne i kabinettet. Har ikke tatt meg tid til å regne ut hvor mange grader det kan utgjøre, men hvis noen har lyst har kjøleribben følgende data: 2.0W/C ved 30W.



Anywho:

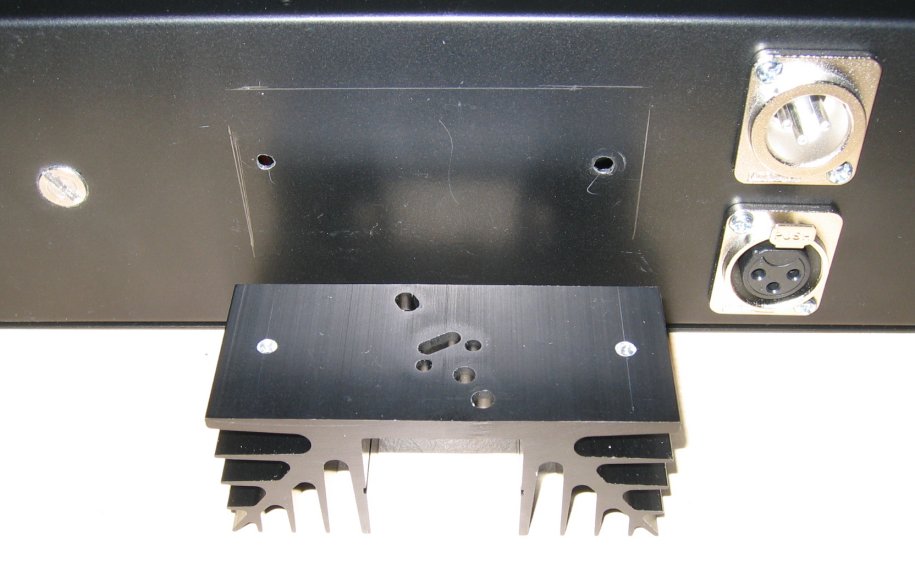

Begynte rett på arbeidet uten å ta bilder, ble nok litttttt ivrig... så sånn ble det plutselig etter en del målinger og ut boringer. Hullet i chassiet ble boret med 0.5mm større diameter siden frihånd ikke alltid er like nøyaktig, men nøyaktighet på 0.5mm er jeg meget fornøyd med(det med sløyd læreren og alt det der.....) .

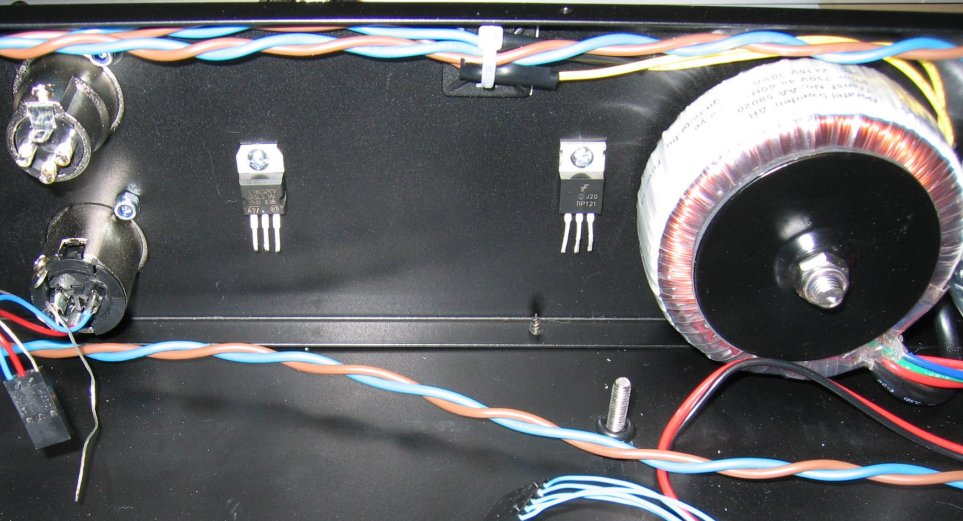

Montert fra baksiden



Transistorene henger og dingler



Det skal nevnes at før det monteres permanent skal det inn med isolasjonsmaterialet mellom transistor og chassis. Krympestrømper er vel også på sin plass!



Endret 9. mars 2009 av proaudio

[-Tommy]

Utrolig tøft prosjekt. Får se om jeg kanskje starter på noe lignende. Går Vg2 Data og elektronikk så kunnskapen for å få bygget dette burde jeg ha



Hva er totalprisen kommet opp i?

[InsertNumLock]

Hei,

gikk litt i glemmeboken. Trenger du fortsatt scannere?

Har gravd frem noen som du kan få.

Skal jeg skru dem opp og ta ut glasset, eller vil du ha hele scanneren?

Kan få 7 stykker.

[proaudio]

Hei,

gikk litt i glemmeboken. Trenger du fortsatt scannere?

Har gravd frem noen som du kan få.

Skal jeg skru dem opp og ta ut glasset, eller vil du ha hele scanneren?

Kan få 7 stykker.



Hei hei!

Gjerne det! trenger strengt tatt ikke mer enne en og tar gjerne heleboksen også! Vanlig A4 størrelse er mer enn stort nok! Tusen takk! Sender P.M med adresse info

[proaudio]

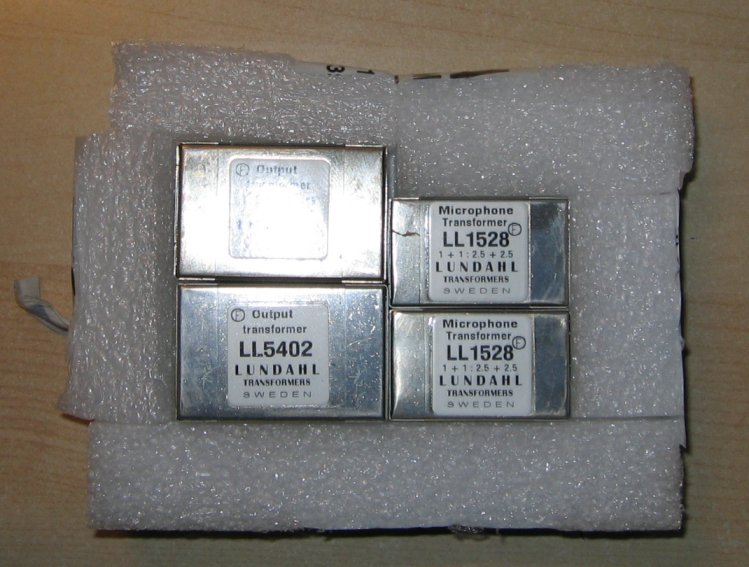

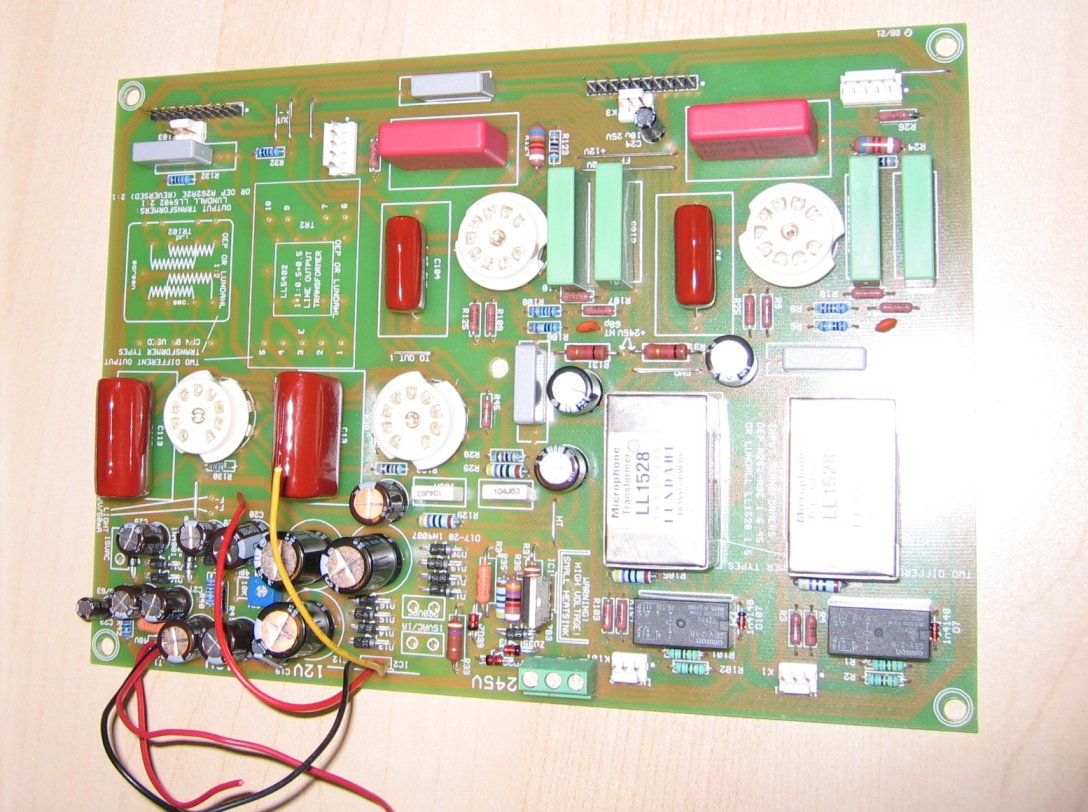

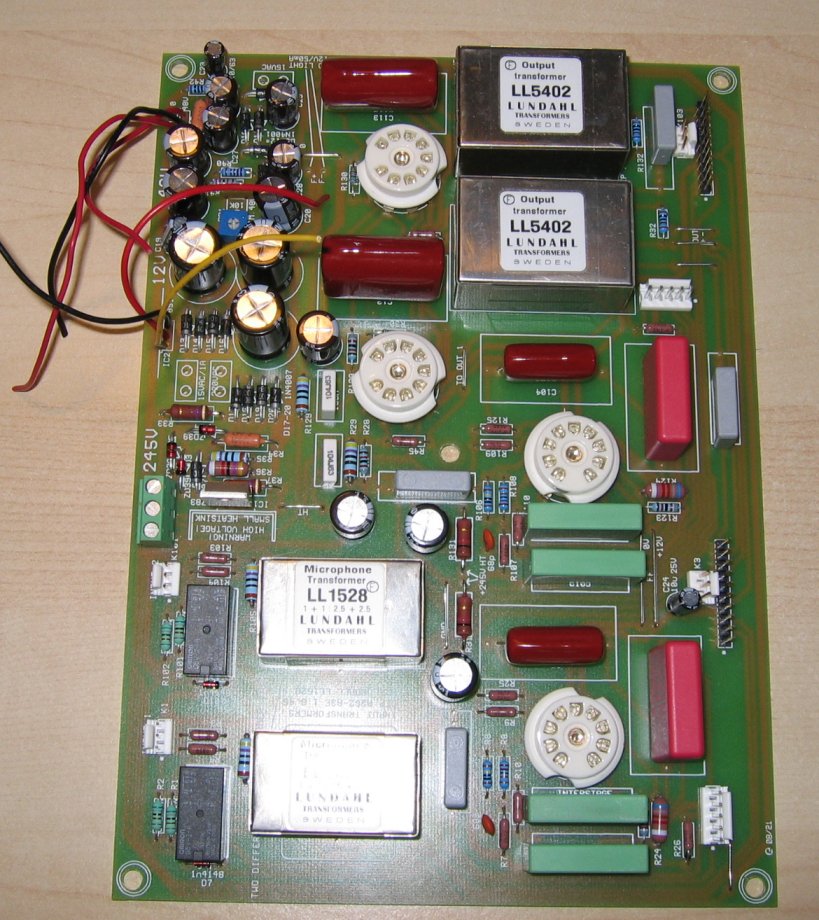

Det er en fantastisk fredag i dag: har fått transformatorene! De kom i en så liten innpakning at jeg trodde det kun var to, men det var 4 heldigvis!



Varmet selvfølgelig opp bolten med engang for å få montert de!



Legg merke til ledningene på venstreside av kortet, de skal til spenningsregulatorene som er plassert på chassis.



Nå nærmer det seg slutten for full musikk!

[sjekkih]

Mæd fett, har tenkt å lage meg en G9 micpre jeg og. Har du mye peiling på elektronikk og vet hva som skal til for å gjøre den om til bare en kanals?

Endret 13. mars 2009 av sjekkih

[proaudio]

Mæd fett, har tenkt å lage meg en G9 micpre jeg og. Har du mye peiling på elektronikk og vet hva som skal til for å gjøre den om til bare en kanals?



Hei!

Takker for det:) Har ikke veldig mye peiling på elektronikk, men det er ikke noe stress å lage en 1-kanals utgave. Hvis du kan lage kretskort selv er de bare til å ta tegningen og sette i gang. PSU er ikke mer enn på 30VA for 2 kanaler, kan nesten bare beholde den hvis du ikke har lyst til å designe et nytt psu, men det er litt tricky med hensyn på gløde strøm.



Her er en kanals skjema:

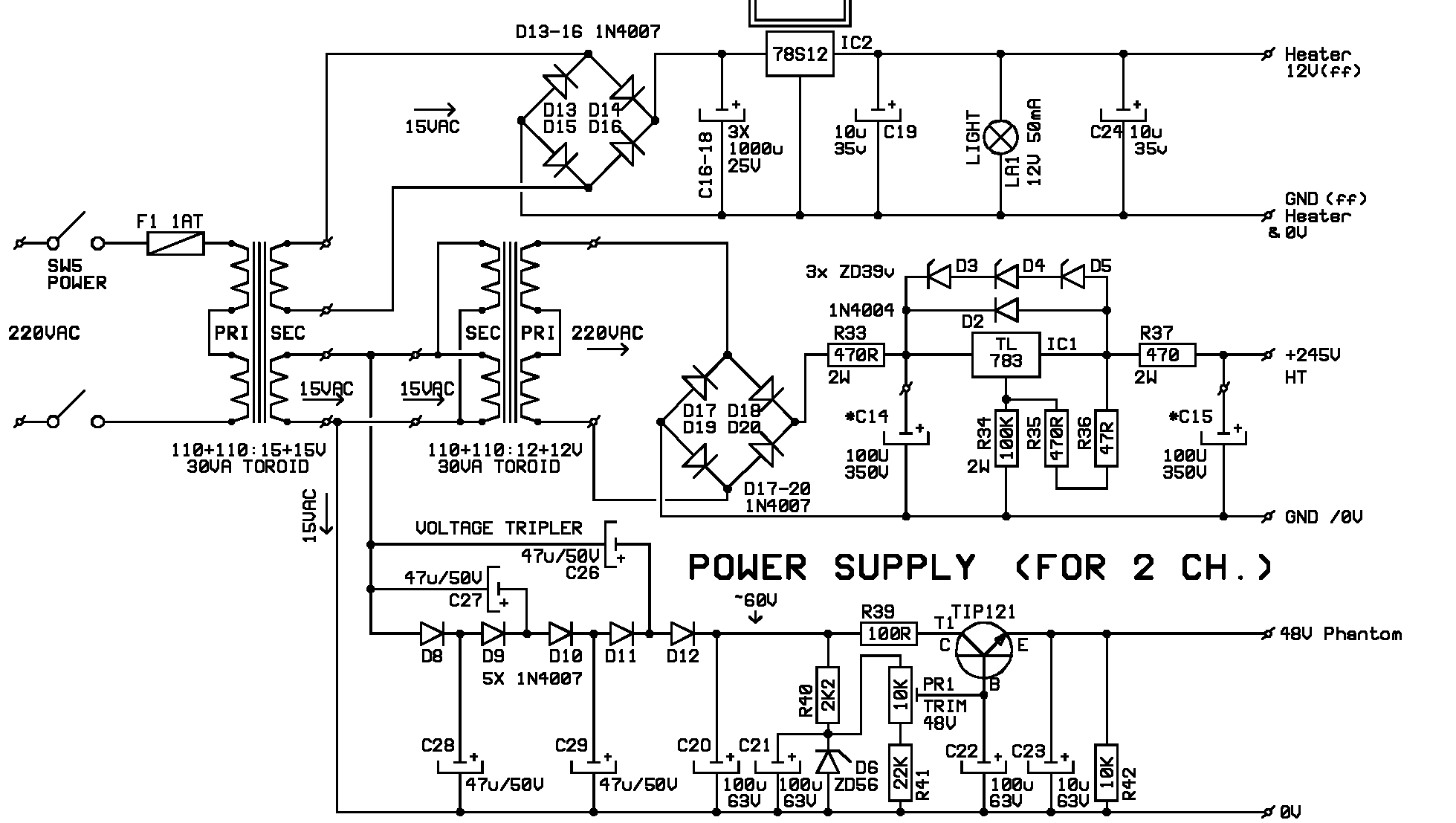

PSU som det foreligger:



Personlig hadde jeg laget et kretskort til preamp kretsen inkl rør, med inn og utganger til brytere. Et eget kort til PSU. Videre bør du ta glødestrømmen til rørene via kabler, og ikke på kretskortet. Bare tvinn to kabler og kjør de i parallell mellom rørene.



Ellers hopp innom www.gyraf.dk der er det linker til en del av prosjektene og du kan melde deg inn i www.prodigy-pro.com/foum og legge ut spørsmålet på The Lab.



Lykke til

Endret 14. mars 2009 av proaudio

[proaudio]

I dag har jeg begynt å demontere kretskortene fra chassis og loddet de siste komponentene slik at det er klart for å rense bort fluss.





[proaudio]

Hei igjen,

En liten oppdatering. Nå er alle punktene på kretskortene loddet, det vil si at det er tid for rengjøring. Jeg var litt usikker på hva jeg skulle rense kortene med. Etter en del google-joodle var det tydlig at sprit var gjengangeren. I andre land får man 96% sprit på apoteket, det finner man ikke i Norge såvidt jeg kan skjønne. Kjøpte 72% sprit isteden. Denne spriten fungerte veldig dårlig; flussen var der fortsatt og det grønne kretskortet ble grått. Noen klikk på elfa.se etterpå kom denne opp: https://www1.elfa.se/elfa~no_no/b2b/catalog....do?tab=catalog

Har nå sprayet på og vasket med tannbørste. Resultatet er overraskende godt! Nå skal kortene få lov til å tørke godt, etter det blir det spenning! Bokstavlig talt.

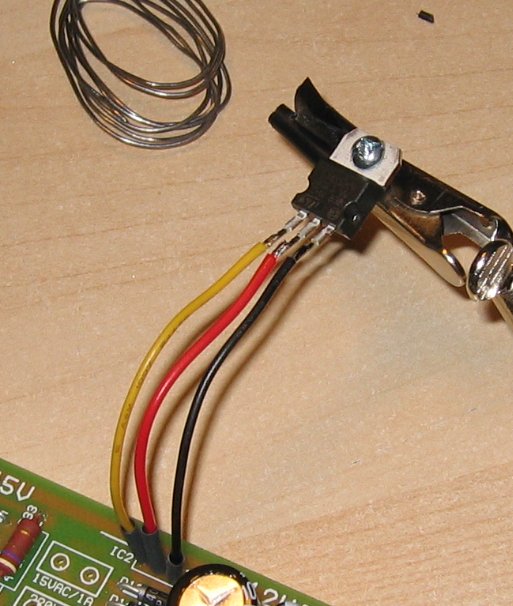

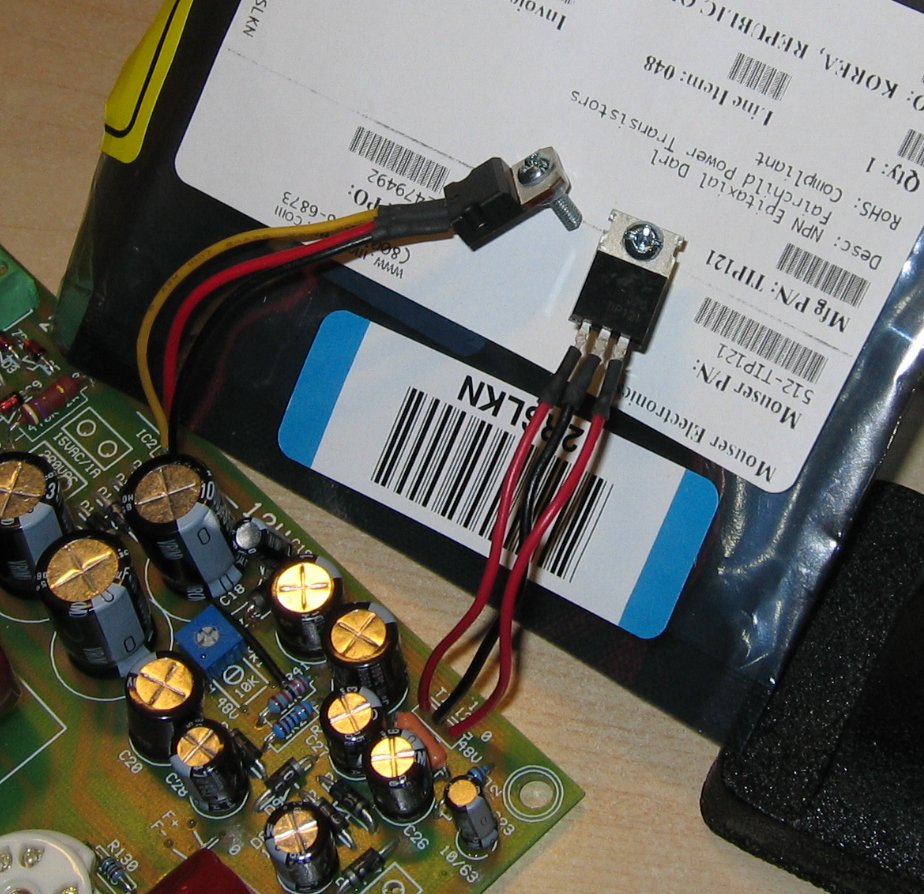

Her noen bilder av transistorene som festes på chassis. Første blir loddet på, legg merke til krympestrømpene som henger nederst på lederne. Ikke ha de for nær der du lodder, da får du de brått ikke av flekken!

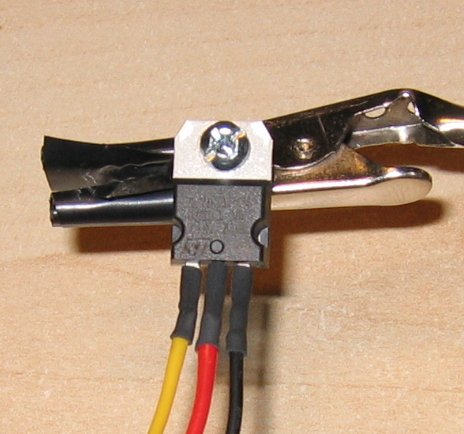

Med strømper



Begge to

[proaudio]

Da har forsterkeren blitt startet for første gang! Ingen røyk! Ingen Bang! WOHO!



alt virket tilsynelatende bra bortsett fra støy fra den ene transformatoren. Ved nærmere målinger gav trafoen som skulle levere 220V kun 20V. På strømforsynings delen av kortet går 220V rett inn i en likeretter og så inn i en spenningsregulator. Regulatoren er beskyttet av 3 x 39V zenerdioder. Over diodene var det 0V, det vil si at det var full kortsluttning der. Da blir det å feilsøke zd'ene.



12V og 48V er akkurat som de skal være. Tipp topp tommel opp!

[proaudio]

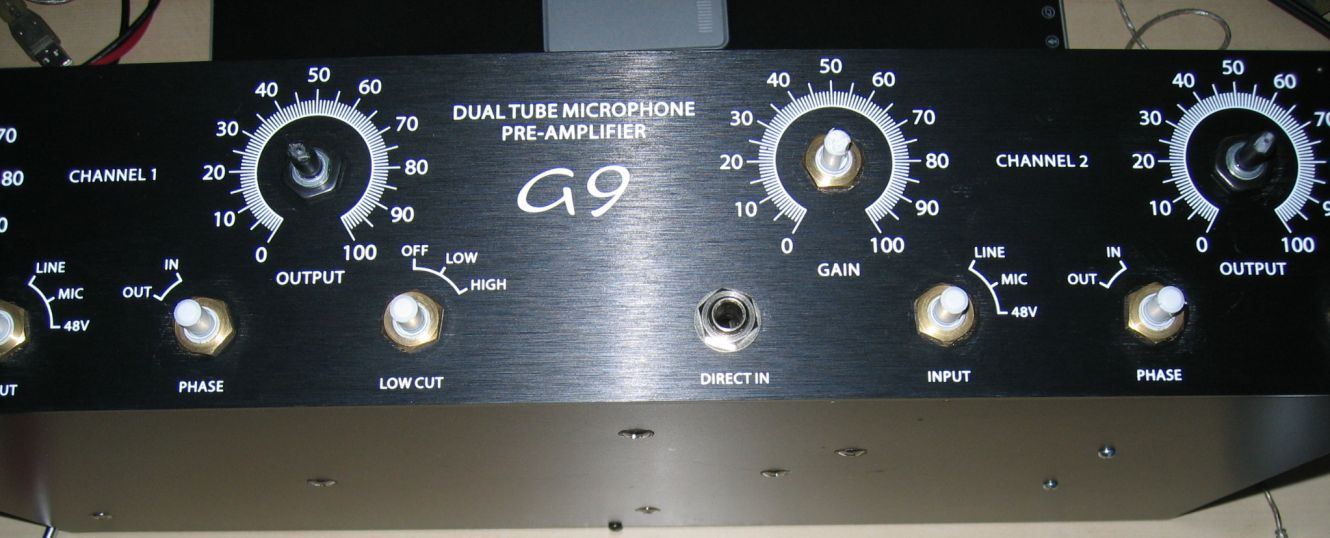

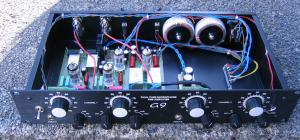

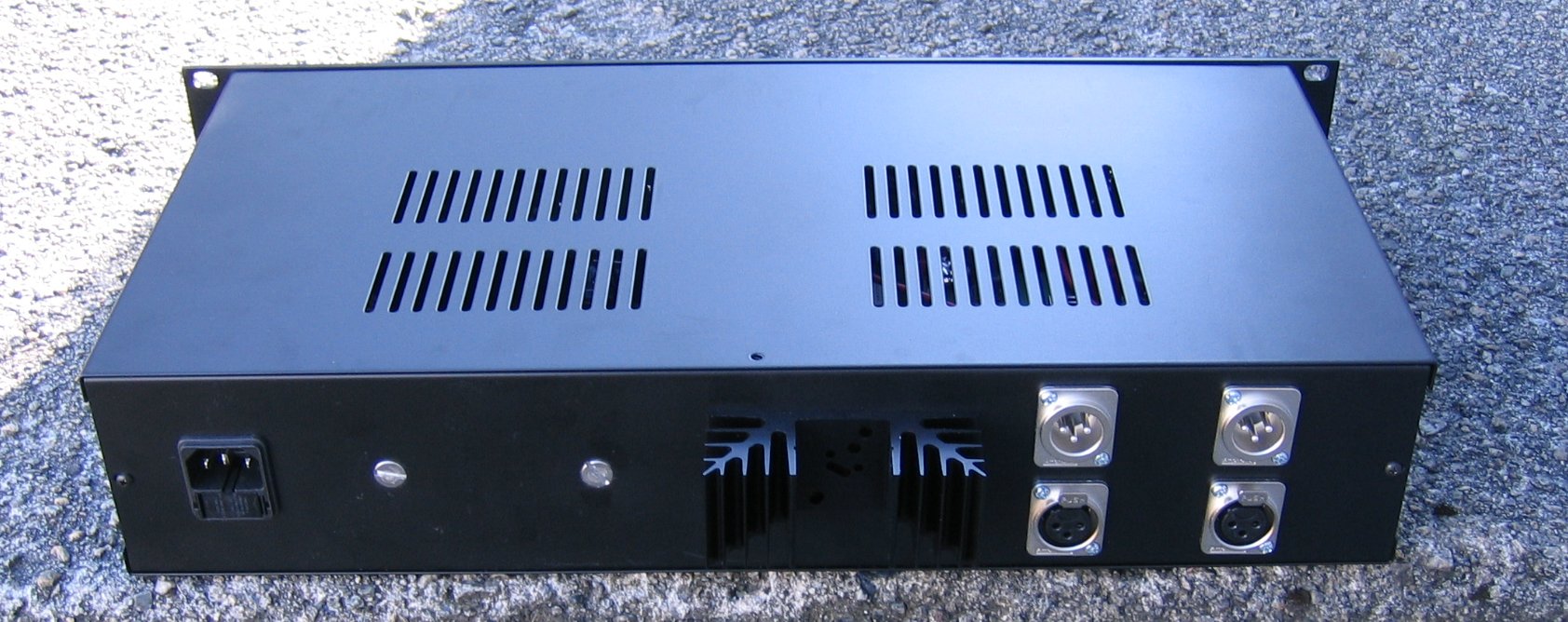

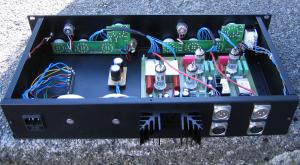

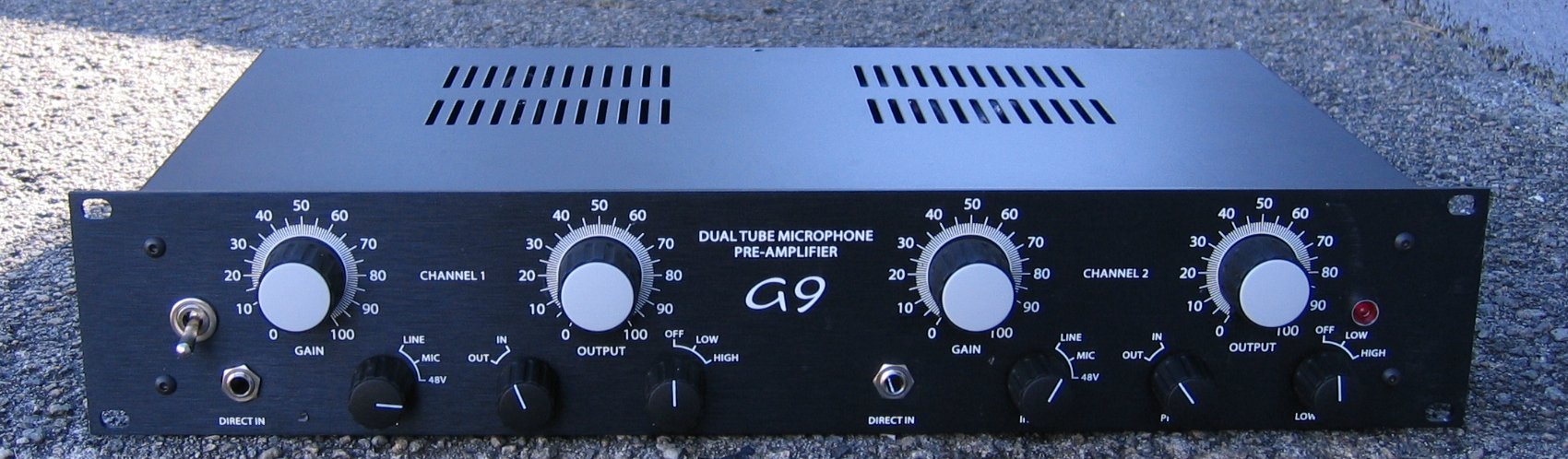

Da syntes jeg det er duket for litt god gammel dags skryting! Det eneste som ikke er som det skal nå er den ene gule kabelen på strømforskyningsboren; denne er egentlig loddet fra og ser derfor veldig bustete ut. Test resultater kommer med tid og stundar.
