DT4-kabel: Flomlys + varsellys – trenger tips

[y tho]

Har lett etter et koblingsskjema som passer oppsettet mitt, men finner ingenting. DT4-kabelen fra LED-lysbjelken har fire ledninger:

• Sort: Jord (negativ) for både flomlys og nødblink

• Rød: Pluss til flomlys

• Gul: Pluss til nødblink

• Hvit/Grå: Styresignal til nødblink

Har også en blå ledning fra releet som tar 12V-signal fra det originale fjernlyset.

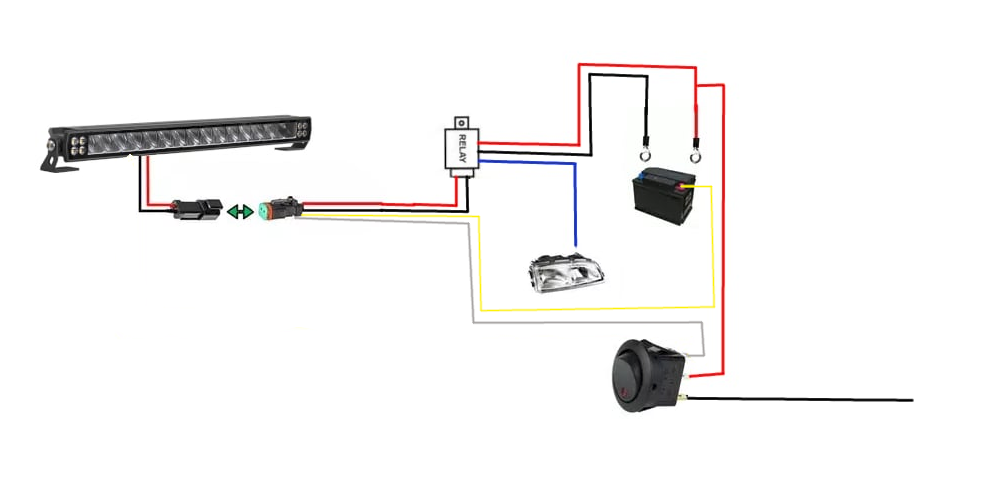

Ser dette riktig koblet ut på tegningen? Mangler jeg noe her?
Og er det mulig å koble dette slik at jeg kan bruke en 3-pins bryter, men kun kobler til 2 kabler? Trenger jeg et ekstra rele eller sikring på varsellyset?



Tar imot alt av tips og anbefalinger!



Link til tiltenk relesett og LED-bar:

https://www.valostore.no/no/produkt/relesats_purelux_pro_serie_dt4

https://www.jula.no/catalog/bil-og-garasje/biltilbehor/kjoretoybelysning/ekstra-lysskinner/lysrampe-med-varsellys-led-024489/
