El motor - hvordan koble til frekvensomformer?

Recommended Posts

Hei, tenkte jeg skulle spørre her da jeg befinner meg i et lite problem med en elmotor her. Det jeg lurer på er om denne elmotoren er satt opp riktig for å kunne koble til en frekvensomformer? Dette er en trefase motor som jeg da skal kjøte hjemme på singlefase strøm gjennom en omformer jeg har fått tak i. Det fins ingen diagram på selve motoren derfor jeg spør her i håp om at noen har mer kunnskap. Spørsmålet lyder: kan jeg koble motor til omformer som det er nå? Skal kjøre på vanlig enfaset strøm. Mvh IR


Share this post


Link to post

Hm - skal vi se.

Dette vet vi:

  • Motor koblet i stjerne.
  • Noe tilårskommen (fra 70-80 -tall en gang ?)

Og dette vet vi ikke:

  • Motorens merke- spenning og effekt.
  • Frekvensomformer, modell og merke.
  • Motorens tilstand (er den testet på trefasespenning nett i nyere tid ? )

Hvor fysisk stor er motoren og hva har den vært brukt til?

Share this post


Link to post
1 minute ago, geir__hk said:

Hm - skal vi se.

Dette vet vi:

  • Motor koblet i stjerne.
  • Noe tilårskommen (fra 70-80 -tall en gang ?)

Og dette vet vi ikke:

  • Motorens merke- spenning og effekt.
  • Frekvensomformer, modell og merke.
  • Motorens tilstand (er den testet på trefasespenning nett i nyere tid ? )

Hvor fysisk stor er motoren og hva har den vært brukt til?

Hei, motor er merke Stromberg ( sikkert gammel vet ikke helt hvor gammel) effekt er 1.1kw

Frekvensomformer er chinaomformer enfase til 3 fase 1.5kw

Vet ikke helt når den er testet, ifølge selger så var den sist i bruk for 2 år siden.



Er som sagt en relativt liten motor med 1.1kw med 2820 rpm. Det var et lite reimhjul på den og den lukter av stall. Hva den ble brukt til vet jeg ikke.

Er ikke hjemme og kan ikke poste bilde av den akkurat nå.

Mvh IR



Share this post


Link to post

Viktig å vite hvilken spenning motoren skal ha.

Om den er stjernekoblet så kan det f.eks være en som er beregnet for å kobles til trefase 380-400V og får da i stjernekobling ca 230V mellom fase og null-punkt til hver av de 3 viklingene. Frekvensomformeren må da gi ut 380-400V.

Men det kan også være at den er beregnet på 3 fase 230V.

Share this post


Link to post

Om frekvensomformeren gir ut 3 fase 380V så skal det være stjerne koblet. Om den derimot gir ut 230V trefase så skal det være trekant koblet.

Share this post


Link to post

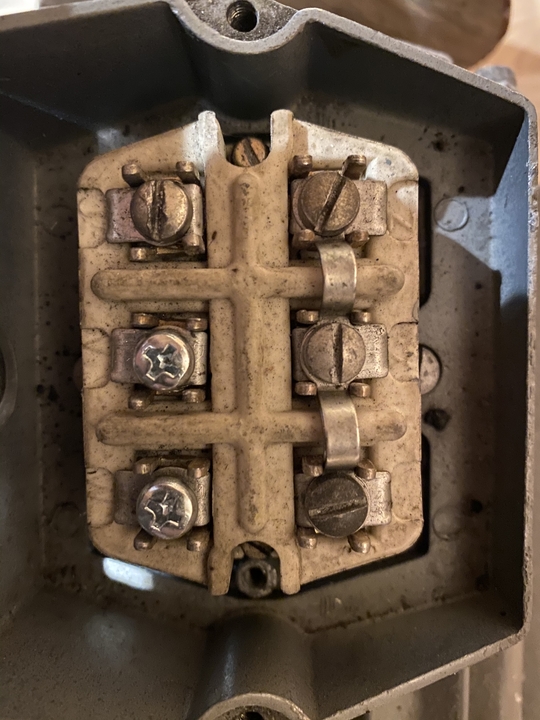

Et annet problem er de klemmene man bruker for å koble sammen, min motor har kun 2 som vi ser på bilde, men for å koble i trekant så trenger jeg 3. noen  tips til hvordan jeg kan lage/koble den tredje ? er dette noe man kan kjøpe? Føler meg litt ute på dypt vann her, men jeg vil bare ha en fungerende motor til båndsliperen. Takk for all hjelp. Mvh IR



Share this post


Link to post

Også fint om du kan ta bilde av merkeplaten på motor og legge ved. Da burde det fjerne mye av tvilen.



44 minutes ago, Svein M said:

En kan koble det med ledning.

Morroklump :p

Edited by geir__hk

Share this post


Link to post
Svein M skrev (3 timer siden):

En kan koble det med ledning.

Det jeg mente var at en behøver ikke å bruke et metall stykke for å koble, en kan også bruke en ledning (kanskje med endehylser).

Om 3 tilkoblingene nede heter: U1, V1, W1

Og de tre tilkoblingne oppe heter: W2, U2, V2 (eller Z, X, Y)

Så mener jeg en får trekant (delta) kobling om en kobler:

U1 til W2

V1 til U2 og

W1 til V2

3-Phase Induction Motor with Help of Industrial Star Delta Starter | Delta  connection, Electrical circuit diagram, Electrical wiring colours

Edited by Svein M
