Spørsmål angående Motorvern!

[kallstrom]

Jeg har fått et spm, som jeg ikke kan finne ut av.



I hovedstrømmen til en motorkrets, vil det være noen forskjell på hvor man setter inn motorvernet?

Som regel har jeg hatt et motorvern under kontaktoren, men si at vi har et separat motorvern og dette er satt inn før kontaktoren, må det da stilles inn på noe annet?



Dette er snakk om en stjerne / trekant styring.

[Skagen]

Tråden var feilpostet og har blitt flyttet til riktig kategori.



(Vennligst ikke kommenter dette innlegget. Reaksjoner på moderering gjøres pr. PM/melding)

[SirAmp]

det har ikke noe å si om den er før eller etter kontaktoren, det som har noe å si er om den er før eller etter at hovedstrømmen splittes for stjerne/trekant systemet.

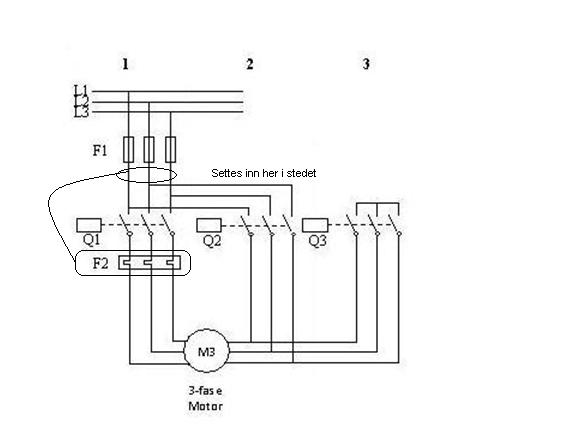

på tegningen du har lagt ved, skal motorvernet stilles inn på motorens merkestrøm dersom det settes i den øverste posisjonen, eller motorens merkestrøm delt på roten av tre (1,73)hvis det settes i den nederste posisjonen

[kallstrom]

Okei. Motorens høyeste merkestrøm er på rundt 4,85A. Vil dette si at det bør stilles inn på dette viss det står før stjerne/trekant splittes?



Viss da står etter det splittes så vil det bli : 4,85A / 1,73(rot3) = 2,8A ?

Endret 8. mars 2008 av kallstrom

[SirAmp]

ja, det stemmer

[kallstrom]

Men det er en ting jeg ikke helt skjønner. På motorens merkeskilt så står det 400stjerne / 230(trekant)

Så står det 2,80 A(stjerne) / 4,85A(trekant) - Effekt: 1,1KW



Ved stjernekobling vil det da bli slik: 230V / /rot3) = 132V blir spenningen over den ene viklingen, og det vil ligge - I = P / Ux(rot3) = 1100W/132Vx3 = 2,77A ?



Så viss vernet står før kontaktoren skal den stilles inn på hovedstrømmen, og står den etter(på) kontaktoren skal det stilles inn på fasestrømmen - Ih=If / (rot3) = 4,85A / (rot3) = 2,8A ?



Jeg får ikke dette helt til å stemme, noen som kan rette meg opp litt ?

Endret 8. mars 2008 av kallstrom
