Hjelp til vannkjøling av Lian Li PC-V1100B Plus II.

[baronKanon]

Det finnes topper for seriekobling av 2 Laing DDC(MCP355) som gir bedre trykkegenskaper. Da får du plass slik du opprinnelig tegnet med to sløyfer, men du får alt i en sløyfe og fordelene med dette. Men når det er sagt, tror jeg at en DDC vil holde, da...

[LockBreaker]

Tenkte jeg skulle støtte det faktum av at varmluft stiger og trekke ut luft i toppen jeg. Og så sette de viftene nede i kabinettet (vifter på 2x120mm) og 120mm vifte ved siden av mb til å blåse og trekke luft inn.



Men vil jeg få plass til alle radiatorene og to skjermkort? Det er vel spørsmålet.



Skal jo ha et større kabinett en gang, så dersom jeg hadde innstallert en ThermoChill PA.120.3 eksternt denne gangen og kjøpt en til når jeg får et større kabinett? Da kunne jeg kjørt to looper med et par ThermoChiller.

Endret 9. februar 2008 av LockBreaker

[drbo]

Ellers er jeg litt uenig i at det ikke er vits i å kjøle mosfet. Så mye som du skal dytte inn i kassen, vil skape restriksjoner på luftstrømmer. Da er det ikke så dumt med vannkjøling der du kan ...

Men så må du også tenke på at du blir kvitt en stor cpu-kjøler som også stopper mye av luftstrømmen i å treffe mosfet, samtidig som diverse andre ting blir tatt vekk som f.eks. grafikkortkjøleren.



Hvor i all verden har du dette fra? Dette er jo direkte feil!



Hovedkort generelt er jo designet slik at luftstrømmen fra fra stock CPU-vifte kjøler mosfet. Når en tar bort vifte fra cpu kjøler, samtidig som en lager masse hindringer for luftstrømmen fra kabinettvifter, så får en problemer med mosfetkjøling. Da kan vannkjøling hjelpe. Men det kommer som sagt an på hvor god luftstrøm en har i kabinettet, hvorvidt dette er nødvendig eller ikke.

[2bb1]

Var på ingen måte noe vitenskapelig preg over svaret, men nå tenkte jeg på min egen kjøler som er nokså gigantisk og hvor luften av viftene ikke treffer mosfet i det hele tatt (bli jo alltids litt, men du skjønner vel hva jeg mener). Dette burde jeg jo såklart ha nevnt.



Når da LockBreaker skal ha radiator både i bunn og topp vil det jo bli en bra luftstrøm fra bunn til topp, og da også via mosfet



Edit: Altså han skal vel ha hovedkortet på hodet.

Endret 9. februar 2008 av 2bb1

[LockBreaker]

Da er vel det store spørsmålet kommet. Får jeg plass til SLIen min?



Hehe

Endret 9. februar 2008 av LockBreaker

[LockBreaker]

Liten oppdatering på tegning.



Får jeg problemer med å plassere fillporten der?



Og blir det problemer med at jeg pumper opp i fillport? Med tanke på å få ut bobler og sånn?







Endret 9. februar 2008 av LockBreaker

[Reeve]

Tenkte jeg skulle bestille i helga dersom alt gikk greit.



Må vel ha en T-kobling dersom jeg skal få på en fillport.



Men må altså ha den høyt for å kunne ha noe særlig nytte av den?



Ja, selvsagt Misforstod tegningen litt. Men ikke splitt loopen for å kjøle noe paralellt eller lignende. Da står du i fare for at vannet i en av de blokkene som kjøres i paralell får mye svakere flow, eller stopper helt opp.

[baronKanon]

Fillporten har du rett før pumpen din (kanskje med T 10 cm fra eller noe der omkring.) Dette gjør det enklere å fylle.



Søk også etter danger den på youtube eller gå på sidene deres. Der er det videoer med bygging av vannkjøling med fillport, så du ser hvordan det bør monteres.

[LockBreaker]

Pumpen skal vel aller helst suge fra fillport den da?



Slik som jeg har tegna den der vil jeg vel få en liten fontene? Det hadde jo blitt dekorativt det også altså, men tenkte jeg skulle prøve å kjøle noe med vannet i stedet for å kvitte meg med det på kortest mulig tid.

Endret 10. februar 2008 av LockBreaker

[LockBreaker]

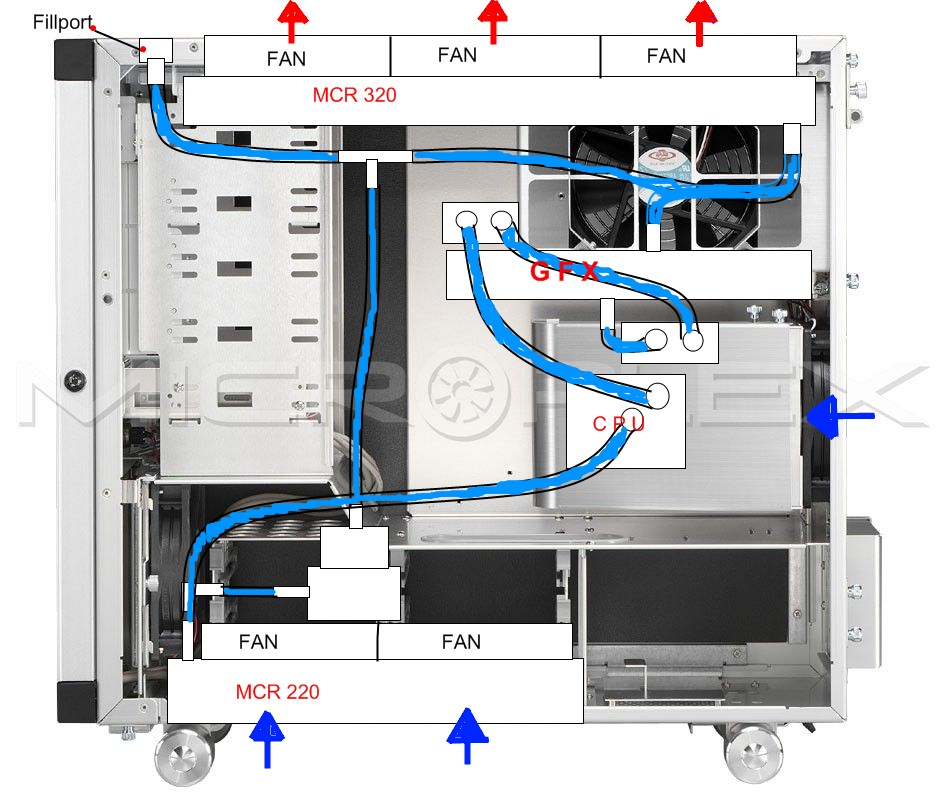

En liten oppdatering. På tegning (endelig versjon) og handleliste.



Her kommer tegninga.









Og så handlelista da.





Radiator (2x120mm):

http://www.petrastechshop.com/swmcqposerab.html

1 stk: $44.99



Radiator (3x120mm):

http://www.petrastechshop.com/swmcqposerab1.html

1 stk: $54.99



CPU vannblokk:

http://www.petrastechshop.com/dfuuncpubl1.html

1 stk: $64.99



Slanger:

http://www.petrastechshop.com/7id5odmagepu.html

20 stk: 9,8



Slangeklemmer:

http://www.petrastechshop.com/ststwohoclwb.html

30 stk: 38



T-kobling:

http://www.petrastechshop.com/1odtf1and7id.html

1 stk: 1,99



90 graders albuer:

http://www.petrastechshop.com/1np1odthhoba1.html

10 stk: 18



Swiftech smartcoils:

http://www.petrastechshop.com/40swsm625f5o.html

4 stk: 11,8



3-pin forlenger (vifte):

http://www.petrastechshop.com/183pex.html

6 stk: 8



Fillport:

http://www.petrastechshop.com/dadendefi.html

1 stk: 12



Termisk pasta 1:

http://www.petrastechshop.com/arcomxthco.html

2 stk: 11.98







Termisk pasta 2 (CPU):

http://www.petrastechshop.com/icdi7cathco.html

1 stk: 5.99



Vifter:

http://www.petrastechshop.com/12yalod1cafa1.html

8 stk: 39, 92



Vifte griller:

http://www.petrastechshop.com/12figuch1.html

5 stk: 4.95



UV reactive pentosin:

http://www.petrastechshop.com/peg11coadb4o.html

2 stk: 9



Neoprene Rubber Edge Trim:

http://www.petrastechshop.com/neruedtrmo.html

5 stk: 4.95



3/4" ID (1 3/8" OD) Rubber Grommet:

http://www.petrastechshop.com/3id13odrugr.html

4 stk: 2



Musmatte:

http://www.petrastechshop.com/steelpad5l.html

1 stk: 40



Pumpe:

http://www.petrastechshop.com/swmcin12pu.html

1 stk: 88

Totalt: 463 amerikanske dollar. Det tilsvarer ca 2700 NOK. Fraregnet toll og frakt. Regner med ca 600 kroner i frakt totalt. =)



Unna meg en god musematte. Veloverveid beslutning. =P



Og så skal jeg ha en sånn grill til å montere radiator i toppen av kabinettet med fra Sidewinder da. =)



http://www.sidewindercomputers.com/arast3xalbla.html

1 stk: 25 dollar (ca 150 NOK)



Totalt budsjett er på 3300 NOK. Det er for så vidt det jeg har også =P. Går det inn under det tror dere? Toll skal jeg få faderen til å betale, siden han ikke ville få Petras og Sidewinder til å skrive en annen verdi enn opprinnelig på pakken. =P





Endret 10. februar 2008 av LockBreaker

[Mr.Anki]

Blir bra dette



Gleder meg til å se bilder!



Hvordan blir det med SLI ?

[Espen3]

Lurte bare på hvor chipset kjølerne er (hvis det er det jeg ser på tegninga de)?

[2bb1]

Den rektangel-kvite-greia mellom CPU og GPU.

[Føss]

Bare en liten ting. Jeg ser på tegningene at du blåser luft inn ved den ene radiatoren, da må du passe på å få god luftstrøm der, for hvis luftstrømen blir lav vil det ofte komme varm luft fra radiatoren inn i kabbinettet og da kjøles ikke den andre radiatoren så bra.

[LockBreaker]

Blir bra dette



Gleder meg til å se bilder!



Hvordan blir det med SLI ?



Takk for kommentar.



SLI får jeg se på. Er ikke sikker på om jeg får råd. Det avhenger litt av prisen på DDR3 RAM. Skal prioritere det og skjerm fremfor SLI i begynnelsen.



Bare en liten ting. Jeg ser på tegningene at du blåser luft inn ved den ene radiatoren, da må du passe på å få god luftstrøm der, for hvis luftstrømen blir lav vil det ofte komme varm luft fra radiatoren inn i kabbinettet og da kjøles ikke den andre radiatoren så bra.



Skal kutte ut hull nede også da.

[LockBreaker]

Noen som har noen flere kommentarer til plasseringen av radiator på den tegningen?

Er litt usikker på om jeg skal ha niplene fremme i kabinettet eller bak.



Noen som har en kommentar anngående oppsettet også? Vil helst ikke glemme noe pga. min uvitenhet anngående vannkjøling. Første gangen.



Tenkte jeg skulle kjøre passiv kjøling på HDD? Hva tror dere om det? Dersom det ikke er lurt, kan dere anbefale en aktiv kjøler som passer i DVD-bay?



Tenkte opprinnelig på noe fra denne siden: http://www.titan-cd.com/eng/hdd.htm

Endret 11. februar 2008 av LockBreaker

[Føss]

Jeg vil si at det er litt overkill å ha 3x120 radiator og 2x120 radiator etter hverandre i kretsen, ville vært bedre om du koblet til ene eller andre mellom CPU og GPU eller etter NB og/eller SB. Hvis vannets temp. stiger så mye at du må bruke begge radiatorene til å kjøle det ned så overfører noen av blokkene nok varme til at det muligens kan lønne seg å ha en radiator midt i. Det er nå min mening, ellers ser det ut som du har fått med deg alt du trenger, lykke til



Og angående hvilken vei radiatorene skal være så tror jeg det ville vært bedre om den nedre radiatoren hadde utgangen nærmest mulig CPU så det blir korte slanger.

Endret 11. februar 2008 av 3D-player

[etoel]

Det ser kjempebra ut synes jeg. Angående orientering av radiator -skal du ha den viften nede foran? Kan se ut som om det kan bli litt trangt med niplene der da og slangen til cpu blir litt lenger. På den oppe får du bedre plass rundt niplene slik den står nå og slipper å fikle inne i 5,25 rammene, men sjekk at du ikke kolliderer med kortene og kanskje kikke litt på hvor en eventuell lekkasje gjør minst skade?



Det er jo ikke verre enn at du snur de senere

Dette blir bra!

[LockBreaker]

Mtp vannskade og lekkasje er det vel ikke beste punktet. Men får se litt på det når jeg får delene. Blir lttere å se hvordan det skal sitte da.
