Pin1 på 2.5 tommers disker

[geir__hk]

Som emnefeltet sier: Hvilken pinne på laptop-disker er det som er nr1?



Jeg vet følgende:

* Det finnes 44 pinner. Pin 1 og 2 er på den ene enden.



Jeg har kjøpt følgende adapter som vil bruke i en stasjonær PC:

Adapter HD 2,5"-3,5", for å koble 2.5" disk på 3.5" kontroller

Her følger det ikke med så mye som en eneste papir-lapp som beskriver hvordan dette monteres. Det er to ting som er mulig å koble feil:

1) Selve adapteren kan kobles begge veier på harddisken.

2) Adapteren kan kobles til IDE-kontakten begge veier.



Dette gir altså fysisk sett 4 tilkoblingsmuligheter hvor 1 er riktig. Altså 75% sjanse for feilkobling hvorpå ide-kontrolleren på hk sansynligvis blir defekt.



[edit]

Har selvfølgelig søkt på google, men finner for det meste nettbutikker som selger harddisker. Kan noen søke bedre enn meg, så gjerne det.

Endret 30. juni 2006 av geir__hk

[TaZ]

Stressa med det samme selv for en stund siden selv.



Det mangler en ledning i senter på den som skal på HKet.(40pin kontakten)

Da finner du ut hvilken vei den skal..



Den som skal på HDen husker jeg ikke helt men skal se om jeg ikke finner det igjen...

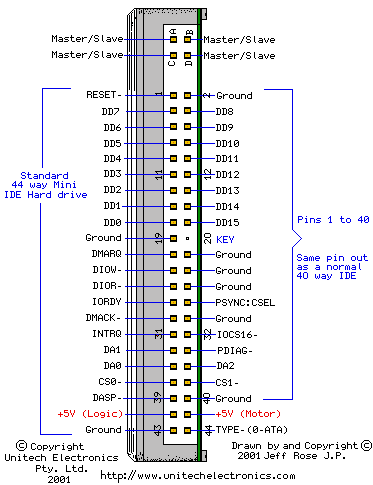

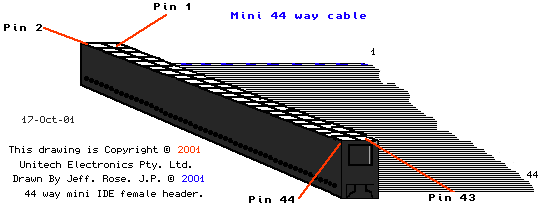

http://www.unitechelectronics.com/44-way-ide-hd-pix.htm



Pinn 41-44 er der du kobler til strøm(til HD) på overgangs kabelen din..

Endret 30. juni 2006 av taz

[JKJK]

Har for meg at denne pin'en er merket på printplaten? Har en slik sak selv og den funker utmerket hvis du finner rett "tilkoblingsrettning"



Jeg vet jeg fant en schematic/oversikt over dette en gang på google, men klarer ikke å huske hvor.

[geir__hk]

Tusen takk taz
