Ldc skjerm på kabinettet passer ikke hovedkortet


GLN

Anbefalte innlegg

Skrevet

Hei



har kjøpt et bzerk kabinett med LCD- fargedisplay.

Så når jeg hadde satt i alt og bare manglet kablene fra lcd displayet merket jeg at det ikke fantes noen kontakter i hovedkortet til det, kan det stemme?

Har en Asus A8N sli premium: www.datakjeden.no/vareinfo.asp?bID=6&varenr=310299&altvarenr=&sm=ht_s9

Videoannonse
Annonse
Skrevet

Neineineinei...

Det er innebygd display og det er de små kontaktene, som skal innpå de små tappene, klarer ikke forklare det helt,men jeg tror noen vet hva jeg mener

Skrevet (endret)

Er det en LCD skjerm så må vel den kobles til skjerm kortet...

Vist ikke det skal være et eget PCI kort til skjermen da..

Endret av taz
Skrevet

Skjønner hva du mener, det er det bzerk kabinettet som har en liten LCD skjerm nede i front ikke sant?

Jeg hvet ikke hvor de skal festes, har du lest manualen til hovedkortet ditt? Og manualen til kabinettet, mulig det står noe om LCD skjermen i manualen til kabinettet

Skrevet (endret)

Nei han mener de småe pinsa som er til Power SW å RST og det...

de bruker og befinne seg nederst i høyre hjørne på hovedkortet.



Btw: den Lan koblinga er det nesten ingen hovedkort som har så den får du ikke bruk for..



Edit: kan ta litt bilder av mitt "system" ;)

Endret av techs
Skrevet

Ja det er de små pinnsa nede i høyre gjørne av hovedkortet, men jeg finner ikke samsvar med det som står i manualen og det som står på ledningene...



Men kunne du tatt noen bilder av "systemet" ditt så kunne jeg sett litt hvordan det var, evt om du kunne hjulpet meg litt :hmm:

Skrevet

2 stk gnd/ground

2stk usb +/-

2stk power

2stk usb power

Det er de jeg husker i farta, men i manualen til hovedkortet står det ikke hvor de skal plasseres:S

Skrevet (endret)

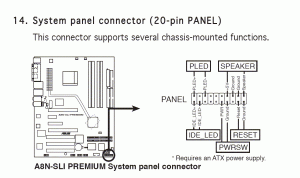

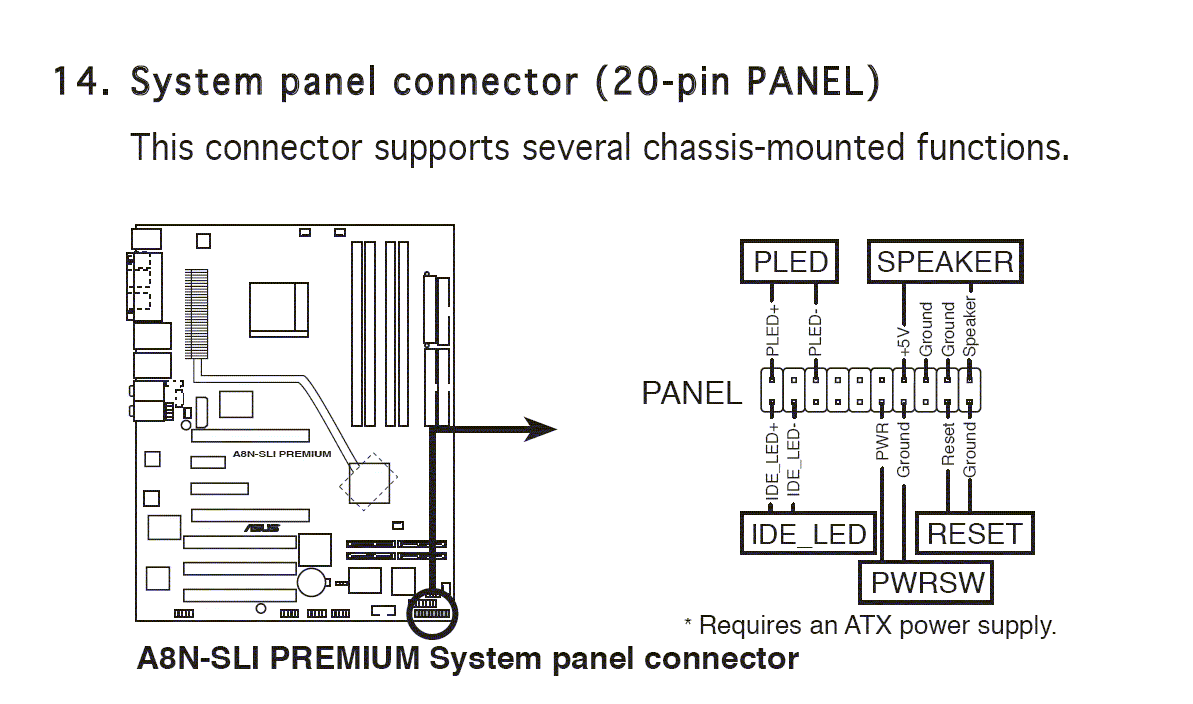

I internettmanualen fant jeg ihvertfall dette:

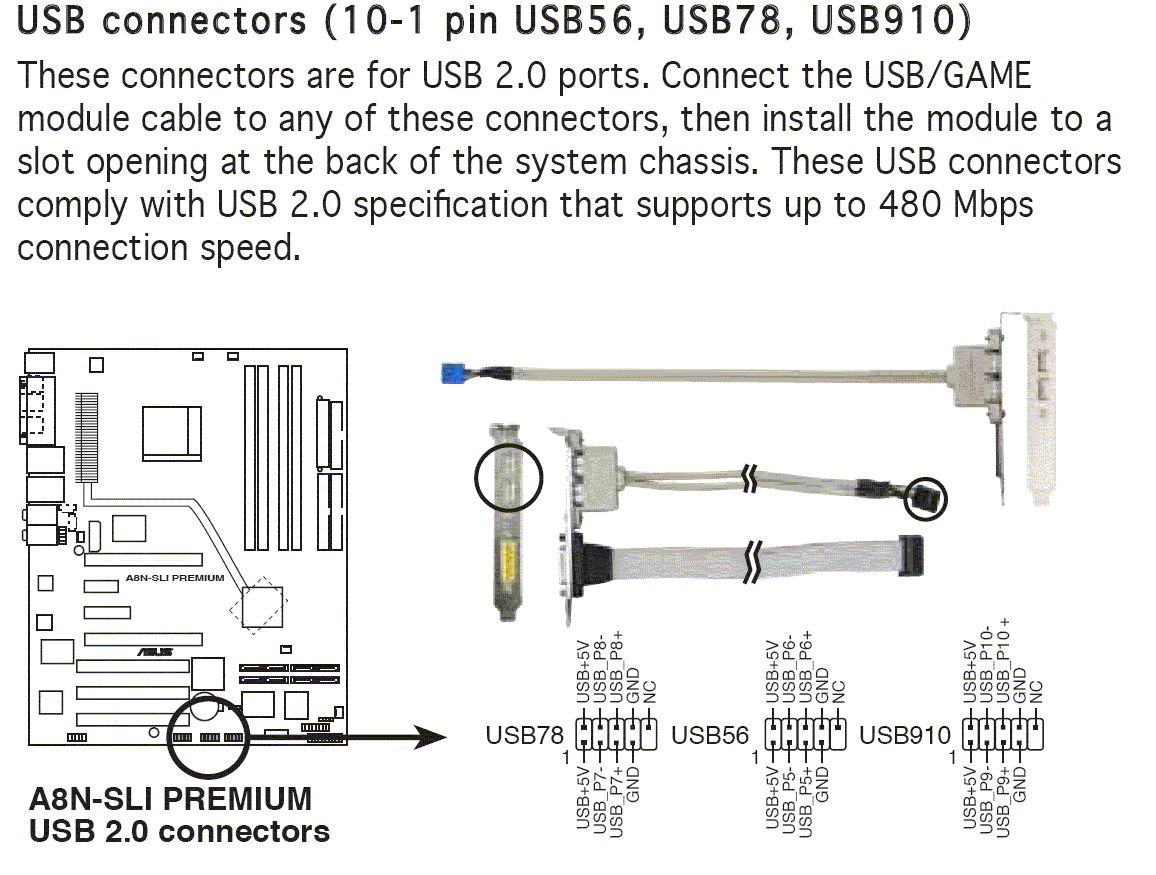

og på USB finner jeg dette:




Manualen finner du her (obs! fryktelig treg nedlasting)

Endret av endrebjorsvik
Skrevet (endret)

mhm, riktig..

På usb ledningene står det ikke det samme som det står i manualen.

Men fant ut litt av problemet med lcd displayet.

Der skulle en 3-pins strømkabel kobles til en 3pins kabel fra psu, men jeg finner ingen 3pins kabel fra psuen, så iverstefall passer ikke displayet eller så må jeg finne en overgang fra vanlig 4pins til 3pins..



techs, kunne du tatt bilde av dine koblinger, så kunne jeg sett hvordan du gjorde det..



edit: eneste som stemmer med ledningene og manualen er ground ledningene

Endret av Dranc
Skrevet
På usb ledningene står det ikke det samme som det står i manualen.

5773606[/snapback]

USB_Pxx+/- står bare for hvilken USB-port på hovedkortet det er snakk om. Det er vel mulig med totalt 10 USB-tilkoblinger kan det se ut som (4 bakpå kabinettet og 6 på hovedkortet).
Skrevet (endret)

Jeg tar og leverer inn pcen til Datakjeden stavanger i neste uke og se om de kan fikse det.

Så akkuratt techs bilder, skal prøve meg litt frem nå:p, takk

Endret av Dranc
Skrevet (endret)
Mulig de kan fikse det ja

5775356[/snapback]



Nei huff, sløse penger på det?



Edit: det var jo derfor Hw.no forumet ble laget;)

Endret av techs
Skrevet

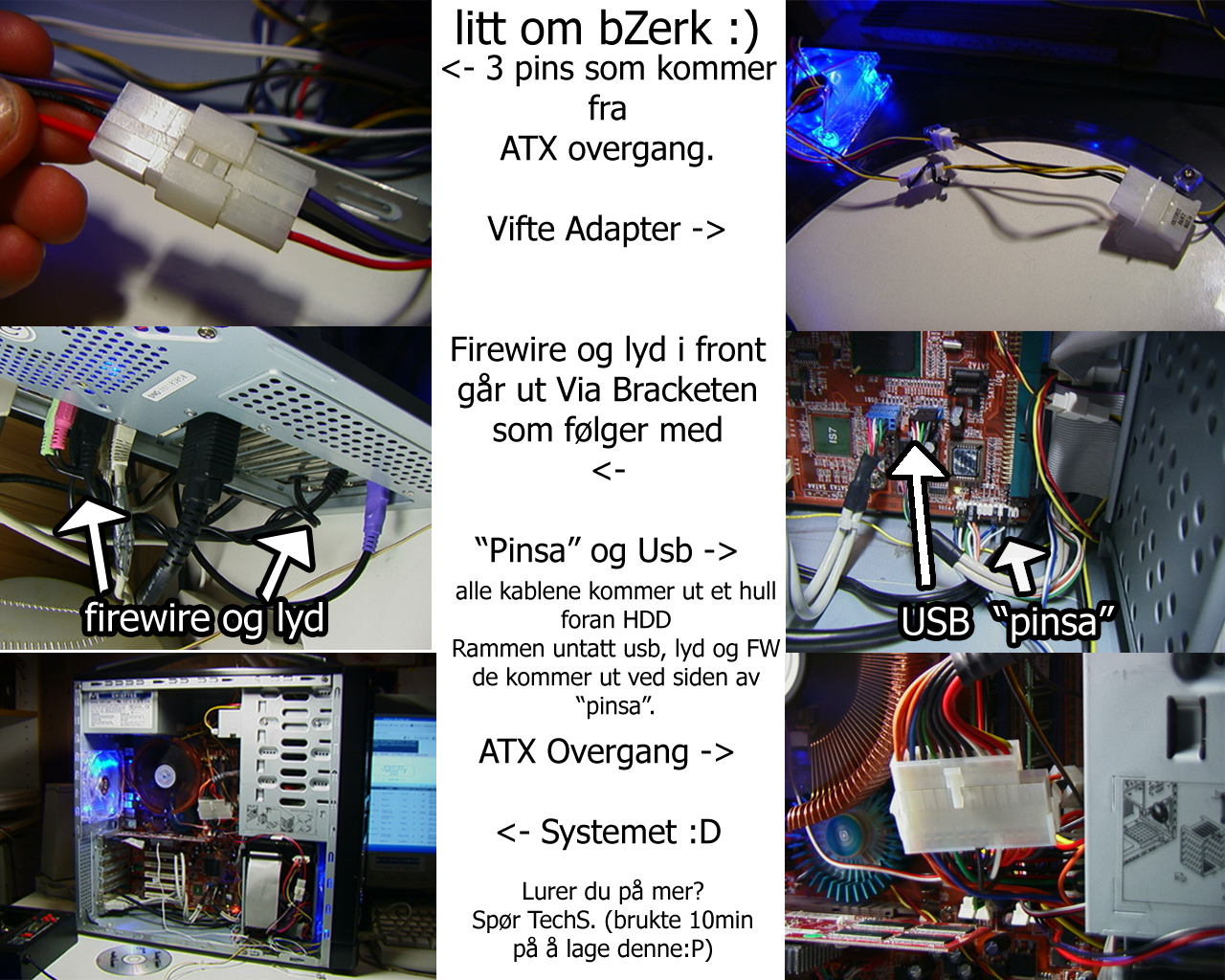

Her her litt stuff..

5775341[/snapback]

jeg visste jeg hadde sett den 3pinns kontakten en plass, for jeg hadde atx overgangen i tiligere men fant ikke vitsen med den og tok den ut igjen:P

Når jeg må fikk på lcd skjermen så fikk jeg også i lcd pinnsene, men mangler forsatt de usb pissa som jeg aldri fårstår meg på :ohmy:

Skrevet
Mulig de kan fikse det ja

5775356[/snapback]



Nei huff, sløse penger på det?



Edit: det var jo derfor Hw.no forumet ble laget;)

5775401[/snapback]





Igrunn ganske enig der, min lokale dataforhandler tar hele 700 kr timen :ohmy:
