PaladinNO

Define R6 White - "Ghost"

Recommended Posts

Har aldri laget en arbeidslogg før, og det blir kanskje ikke så mye endringer fra fabrikk. Men jeg har blitt bedt om å lage en, so here goes:

Etter 6 år skal jeg (endelig?) erstatte "Archon", en Asus Z77 Sabertooth, 3770K socket 1155 maskin fra 2013. Har strengt tatt ikke bruk for en ny maskin, da den gjør alt jeg ber den om og mer til, så her går det på rent ønske om noe nytt. Og blir en maskin jeg har hatt lyst til å bygge ganske lenge nå.

Temaet er så mye hvitt som mulig, derav navnet. Svart maskinvare med hvitt rundt, inkludert hvitt lys.
NZXT N7 White Z390 hovedkort var strippet for funksjoner jeg ville ha og dermed uaktuelt og Noctua Chromax White ville bli for dyrt.
Jeg går og leker med tanken om å kunne slå av det hvite lyset og kun ha en par røde "glødende" punkter i et bortgjemt hjørne men jeg får se hva jeg kan få til.

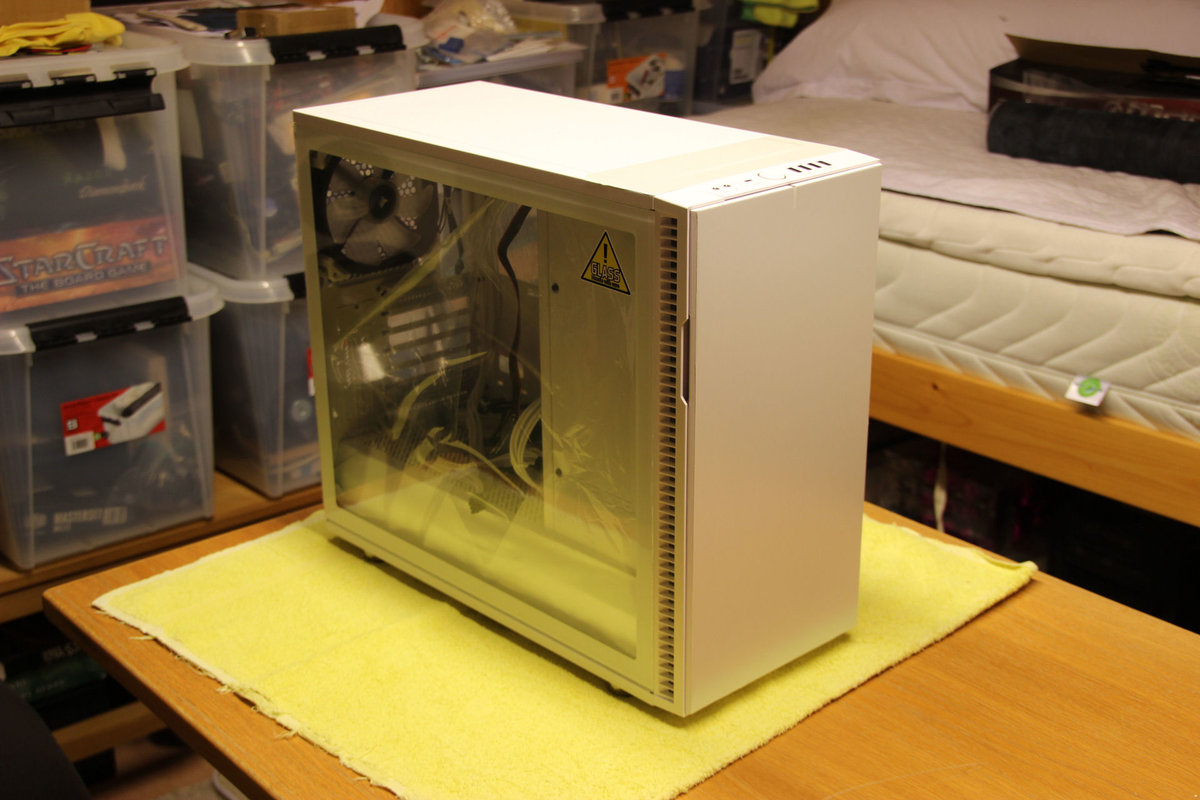

Den største utfordringen er vel at jeg har glassdør på begge sider, siden Fractal Design Define R6 er symmetrisk og sidedørene dermed er like og passer på begge sider, så kabelstrekkingen har gitt meg en del hodepine siden jeg ikke har noe sted å "gjemme" ting.

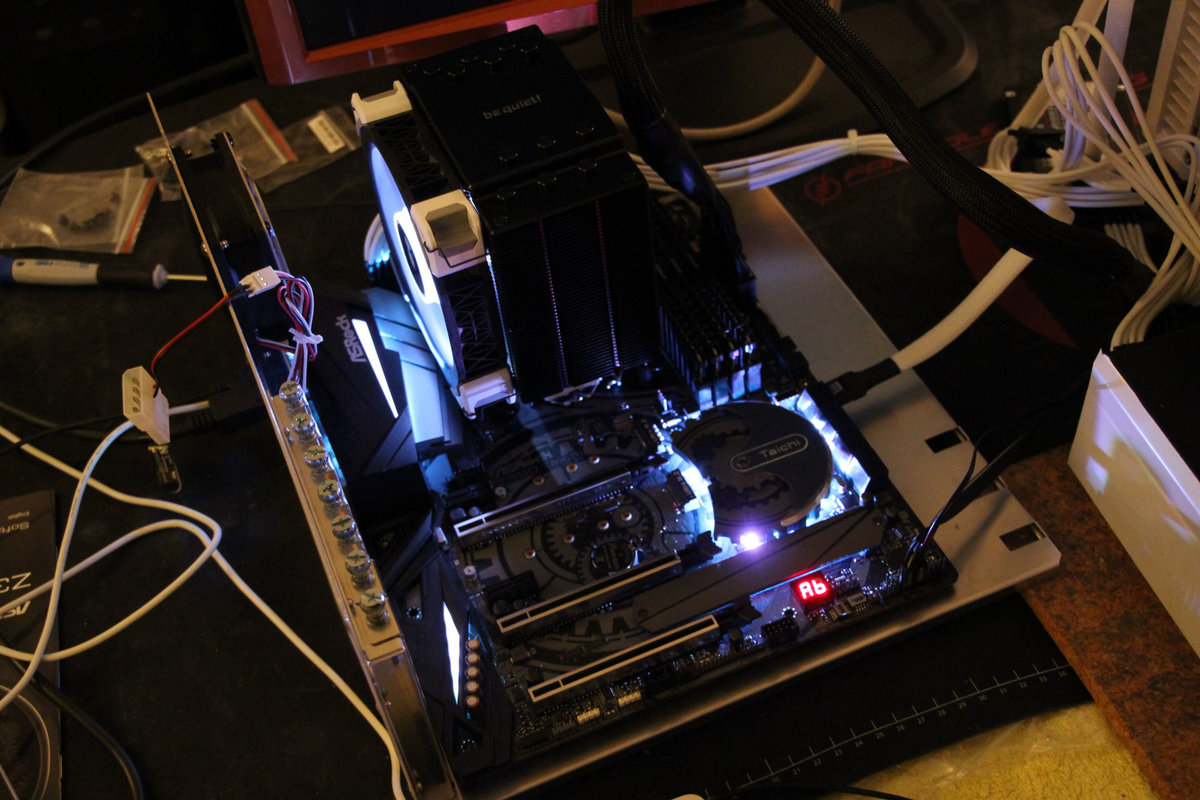

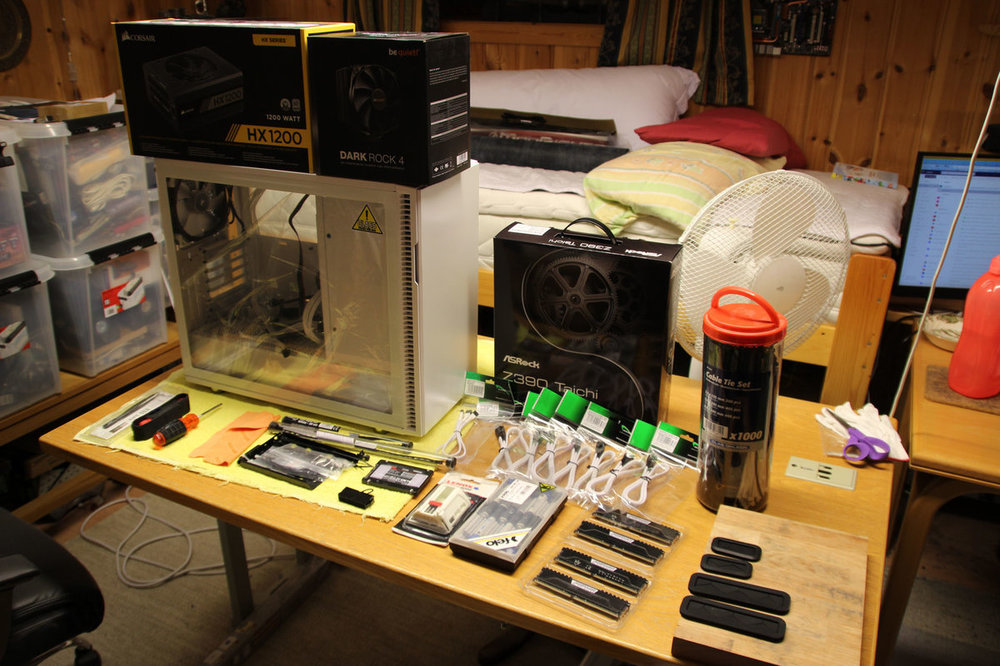

Status pr. nå er at jeg har alle delene og har begynt å bygge utenfor kabinettet for en testkjøring. Jeg jobber med kabinettet for seg så alt av kabler er ferdig montert på en måte jeg er fornøyd med før maskinvaren puttes inn...og jeg er ikke fornøyd ennå.

https://www.fractal-design.com/products/cases/define/define-r6-usb-c-tempered-glass/white/

Komponentliste:



- Asrock Taichi Z390
- Intel Core i7 9700K
- ADATA XPG SX8200 Pro PCIe 3.0 NVMe 512 GB
- Samsung 860 Pro 512 GB
- Corsair Vengeance LPX DDR4 3000 MHz 32GB, 4x 8 GB CL15
- Fractal Design Define R6 TG USB-C - White
- Fractal Design Define R6 glass door
- Fractal Design Define R6 HDD caddy - White (12x)
- Corsair HX 1200
- Corsair cable kit - White
- Corsair ATX cable - White
- Nanoxia LED strips 20cm + 30cm - White
- Nanoxia SATA III cable, sleeved - White (10x)
- Gloss wrap - White
- Various dragon decals - Black (9x)
- be quiet! Dark Rock 4
- Corsair ML140 Pro White
- Noctua NT-H1 thermal paste

Totalt drøye 17.000 Kr.


Komponenter som skal overføres fra nåværende maskin:



- EVGA GTX 1080 FTW 8GB
- WD Blue 3D 1TB 2.5" SSD (Games)
- Seagate Enterprise Capacity v3 4 TB
- Seagate Enterprise Capacity v4 6 TB
- Seagate Enterprise Capacity v5 2 TB
- Seagate Enterprise Capacity v6 10 TB
- Western Digital Black 4 TB
- Western Digital Black 4 TB
- Western Digital Black 2 TB
- Western Digital Black 2 TB
- HighPoint Rocket 640L
- Asus Xonar Essence STX
- Asus PCE-AC68
- 2x Noctua NF-F12 IPPC-2000 120 mm push/pull (CPU)
- 2x Noctua NF-A14 IPPC-2000 140 mm

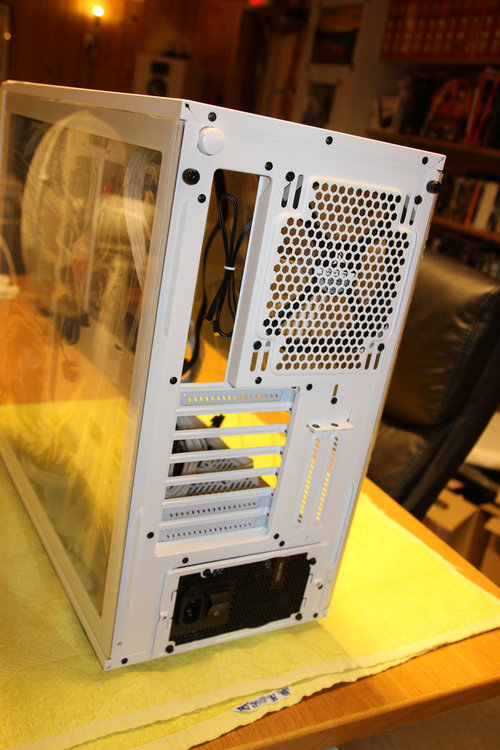

Kabinettbildene er noe utdaterte da jeg har kjøpt ny og skikkelig folie (bildene viser billigste Ebay-folie jeg fant for å teste) samt gjort noe mer kabeltrekking, spesielt på harddiskdelen.

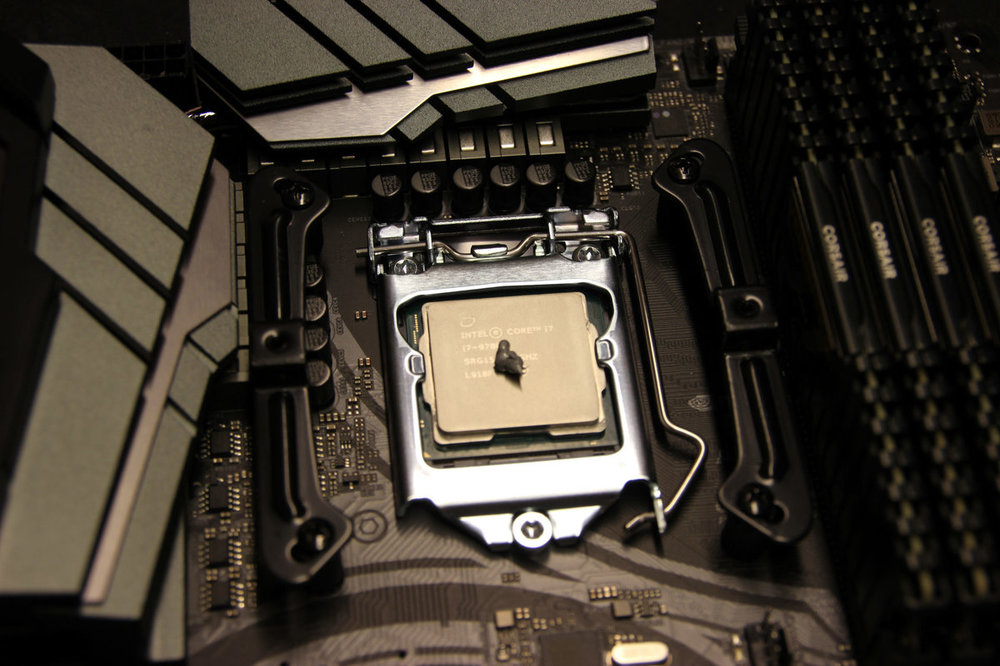

Tok med bildet av den termiske pastaen så det skulle bli diskusjon om jeg har brukt for mye eller for lite. :p

Jeg ønsker ikke å ha en egen kommentartråd da det ikke vil være så mye egenmodifisering noe sted som skulle tilsi det.
Så fyr løs her med spørsmål eller hva som ellers ville skjedd i kommentartråden!

Bildelink (siden alt det nye forumet gir meg er frimerker):
https://1drv.ms/u/s!AuFMZD__7mN2kX1Lw23xJOqtzc54?e=sImmdV

Bilder:










Edited by PaladinNO

Share this post


Link to post

Jeg stiller selv det første spørsmålet: ...hvor er originalbildene? Jeg lastet dem opp i 1920x1280, men jeg finner kun en 1200x800 versjon av bildene i innlegget. Ser ingen "vis original"-knapp heller.

Edited by PaladinNO

Share this post


Link to post

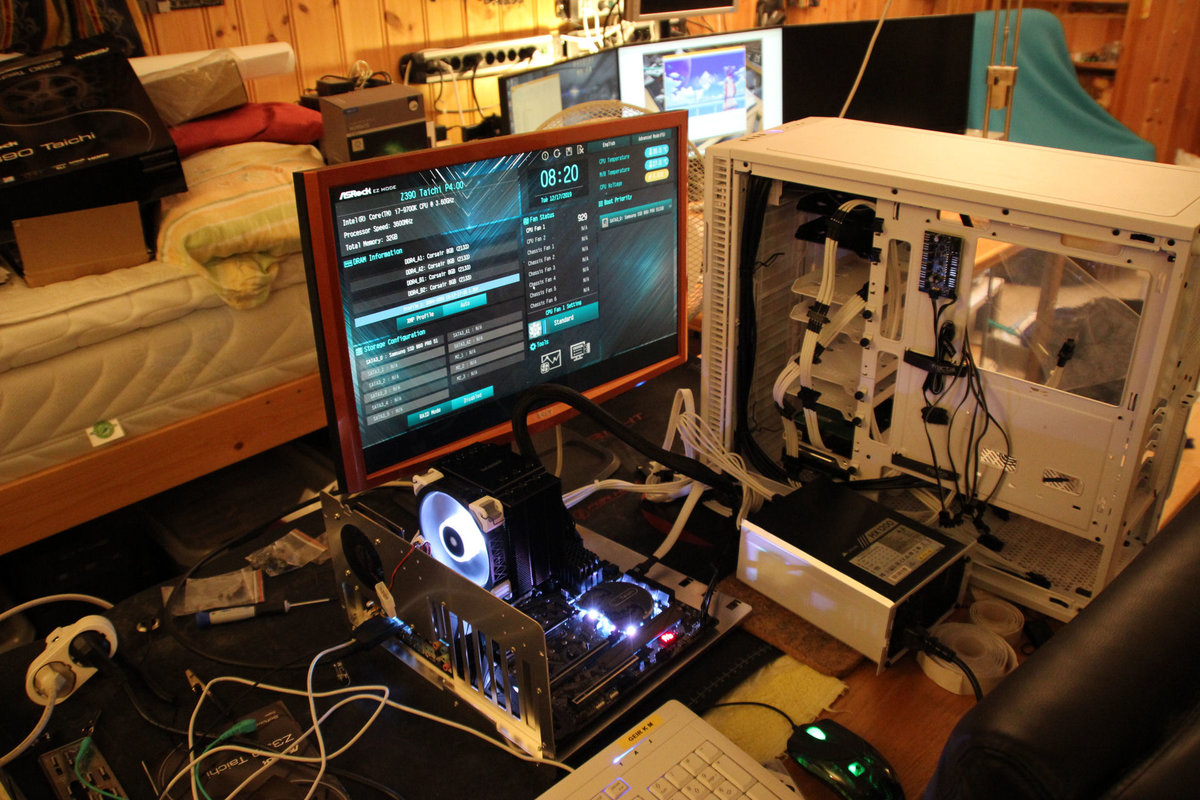

IT'S ALIVE, IT'S ALIVE!!

Da antar jeg at min klokke har begynt å tikke* med hensyn til å bli ferdig med kabinettet og kabelføringen før OS disken kommer i posten.
https://www.multicom.no/adata-xpg-sx8200-pro-solid/cat-p/c/p10426552

*Vet ihvertfall at hjerteklokken stoppet et øyeblikk da PCen gjorde sin første startsyklus og all verdens tall og bokstaver kom frem på feilkodeviseren på hovedkortet før maskinen slo seg av og heldigvis(!) kun gjorde en startsyklus til før POST skjermen kom frem og videre til BIOS...

Tror jeg skal snylte på Gbit internettet på jobben etter arbeidstid (~) til oppdateringene denne gangen. Istedet for å la det gå over natten med egen ~13 Mbps ADSL linje...





Edited by PaladinNO

Share this post


Link to post
Annonse

Jeg har et spørsmål til: CD-nøkkel for OS...hvordan får jeg den over til en nye PCen?

Tanken er å registrere lisensen til min Microsoft e-postkonto og så gjøre en nettregistrering, men jeg har aldri gjort noe slikt før. Det er en Windows 10 Pro lisens, skaffet gjennom en Windows 7 Ultimate Retail installasjon og Win 10 oppgradering.

Edited by PaladinNO

Share this post


Link to post
Sydvest skrev (På 29.12.2019 den 22.26):

Tøft bygg! Drar et par bekjentskap til noen av delene 😛

Mange takk. Hadde egentlig tenkt enda et sølvbygg (ala Lian Li A79A eller V1000LA) i samme stil som nåværende Lian Li V1020A, men pris og tilgjengelighet tok drepen på det prosjektet.

Jeg hadde også måttet over på big tower igjen, noe jeg hadde håpet på å unngå. Fractal Design Define R6 White trykket på nok av ønskeboksene til at det ble alternativet jeg gikk for (spesielt harddiskplasser og miditower størrelse).

Men allerede da jeg pakket det ut så kjente jeg at dette ikke er Lian Li byggekvalitet. En annen ulempe er at harddiskbrønnene er plassert såpass nært hverandre at SATA strømkjedekabelen jeg har ikke passer.

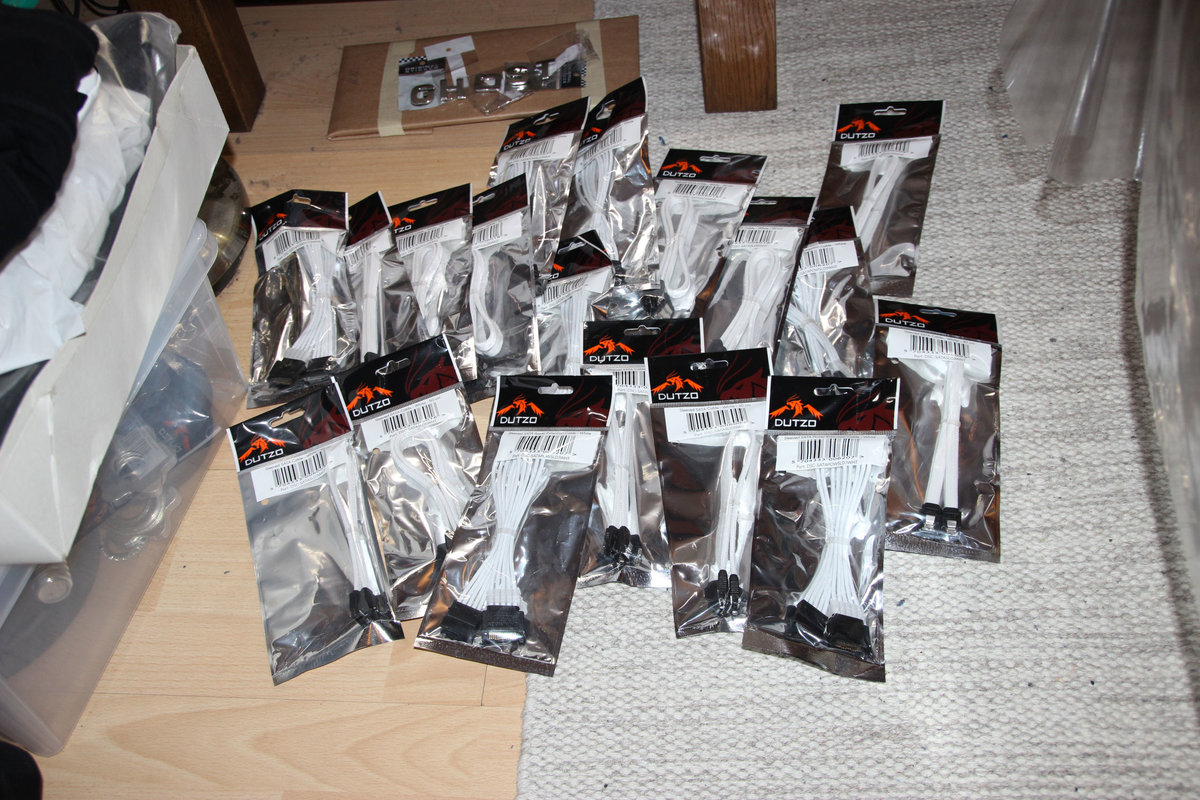

Så jeg må bruke 3 separate SATA strømkabler pluss individuelle forlengere for ikke å få noen av kablene i klem. Ikke det mest estetiske, men det er eneste alternativ utover å spesialbestille en kabel hos Cablemod eller tilsvarende.

Ja, jeg vil tro du kjenner igjen noen av delene. :wee:
https://www.diskusjon.no/topic/1851688-the-r6-black-pearl/?do=findComment&comment=25134936
Jeg lover, jeg leste ikke tråden din før jeg handlet delene mine!

Kablene kommer fra Komplett og Multicom.
https://www.komplett.no/product/777835/datautstyr/pc-komponenter/casemods/stroemforsyning/corsair-professional-sleeved-cable-white
https://www.multicom.no/corsair-premium-individually-sleeved-atx/cat-p/c/p10483553

Fant ut at alle Type 3 og Type 4 kabler kan brukes om hverandre på HX1200 unntatt ATX kabelen som MÅ(!) være Type 4 grunnet noen elektroniske duppeditter i selve kabelen som visstnok er et krav.

På HX1200I er det Type 3 ATX kabel, så forstå det den som kan. Gjorde en feilbestilling hos Multicom først før jeg leste teksten grundig nok, men pakken var heldigvis ikke sendt ennå så det ble enkelt løst.

Og takker for Windows linken. Det som stod der så veldig rett frem ut og mye enklere enn prosessen jeg hadde fryktet. :)
Nå er det bare å vente på OS disken og så *sukk* sette i gang med den minst morsomme delen - å måtte installere absolutt alt på nytt...

Edited by PaladinNO

Share this post


Link to post

Bildelink:
https://1drv.ms/u/s!AuFMZD__7mN2kX1Lw23xJOqtzc54?e=sImmdV

Da er ny "proff" folie kjøpt inn (stedet for Ebay-rasket jeg kjøpte først) og testmontert på frontpanelet; "Full Gloss White". Er så fornøyd med denne nye folien at denne skal bli sittende. Skal ta panelet på toppen også etterhvert.

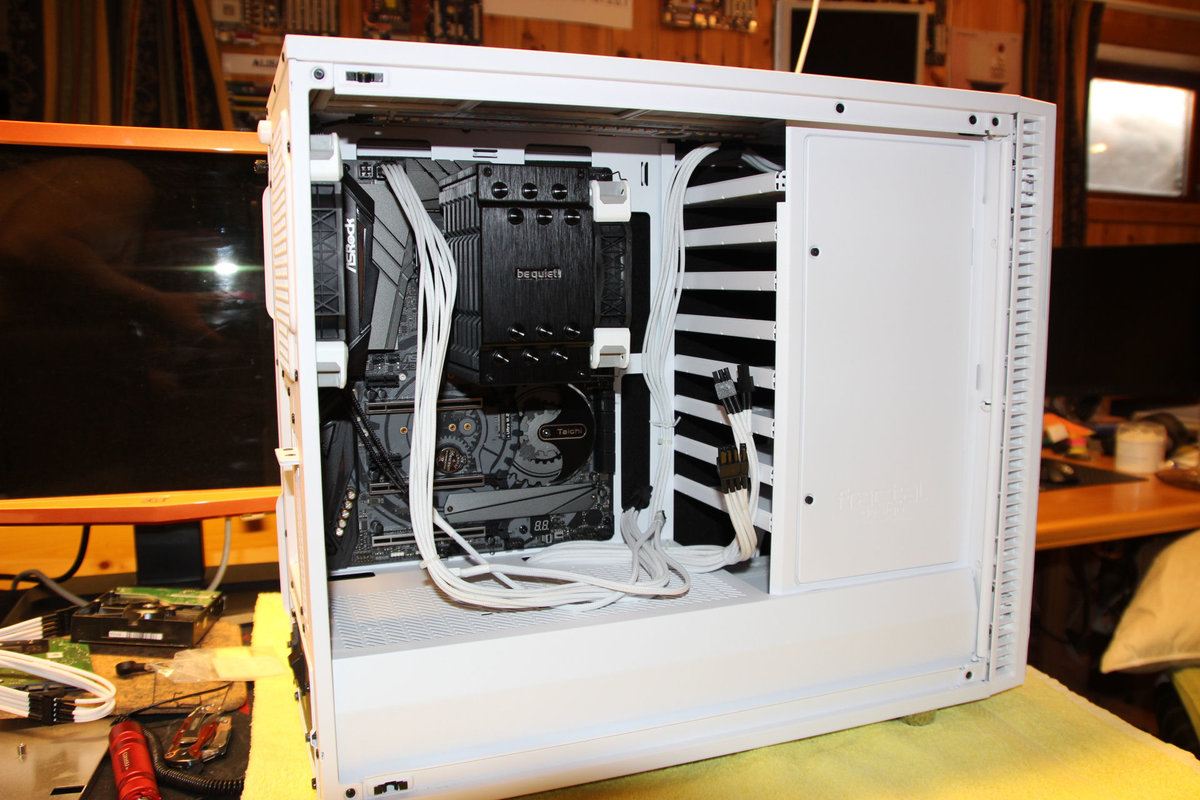

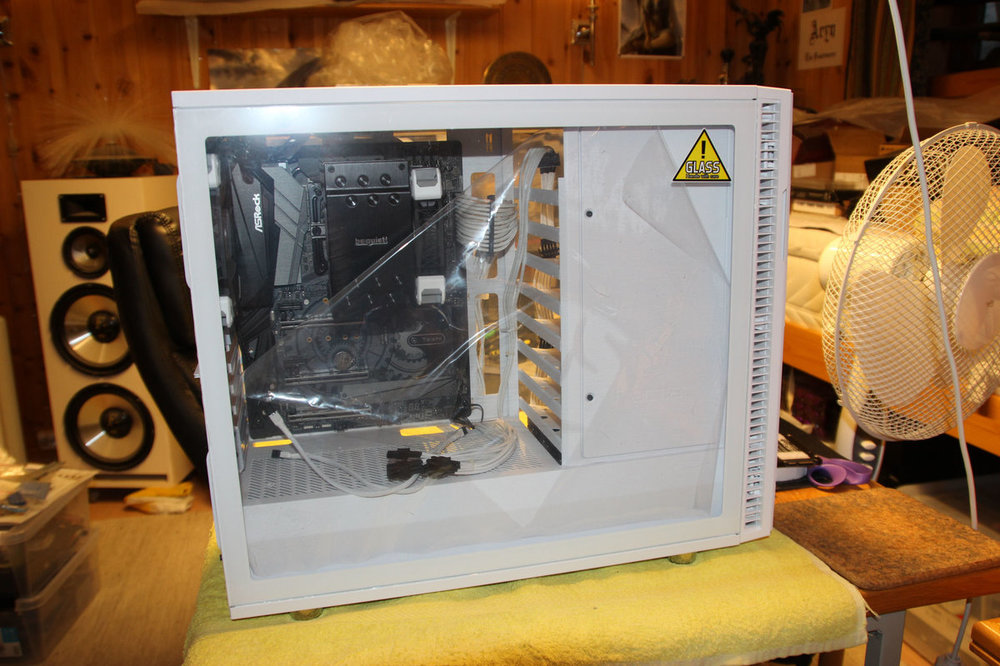

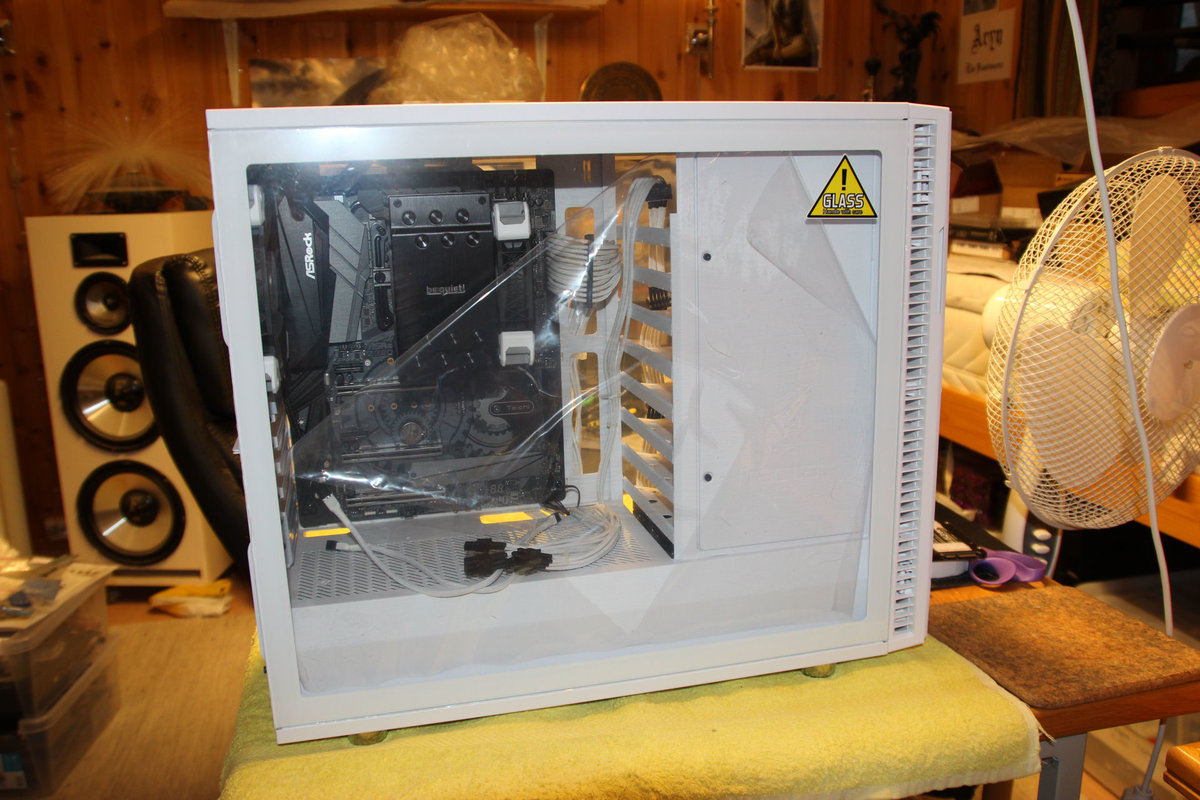

Hovedkortet er nå montert inn i kabinettet. Hvis jeg klarer å holde styr på kabelføringen hele veien så ser det ut som jeg kommer til å bli mer fornøyd med den nye PCen hva det estetiske angår kontra den gamle.
https://1drv.ms/u/s!AuFMZD__7mN2gRWtIPSIB61UBZ9p?e=N20PWk

Har i anledningen bestilt meg hva som kanskje kan bli mitt "drømmetastatur" også:
https://www.multicom.no/ducky-one-2-backlit-white/cat-p/c/p10171501



Har også mottatt de siste harddiskholderene i hvitt, og den hvite ATX-kabelen er på tur med estimert mottak på mandag. :w00t:

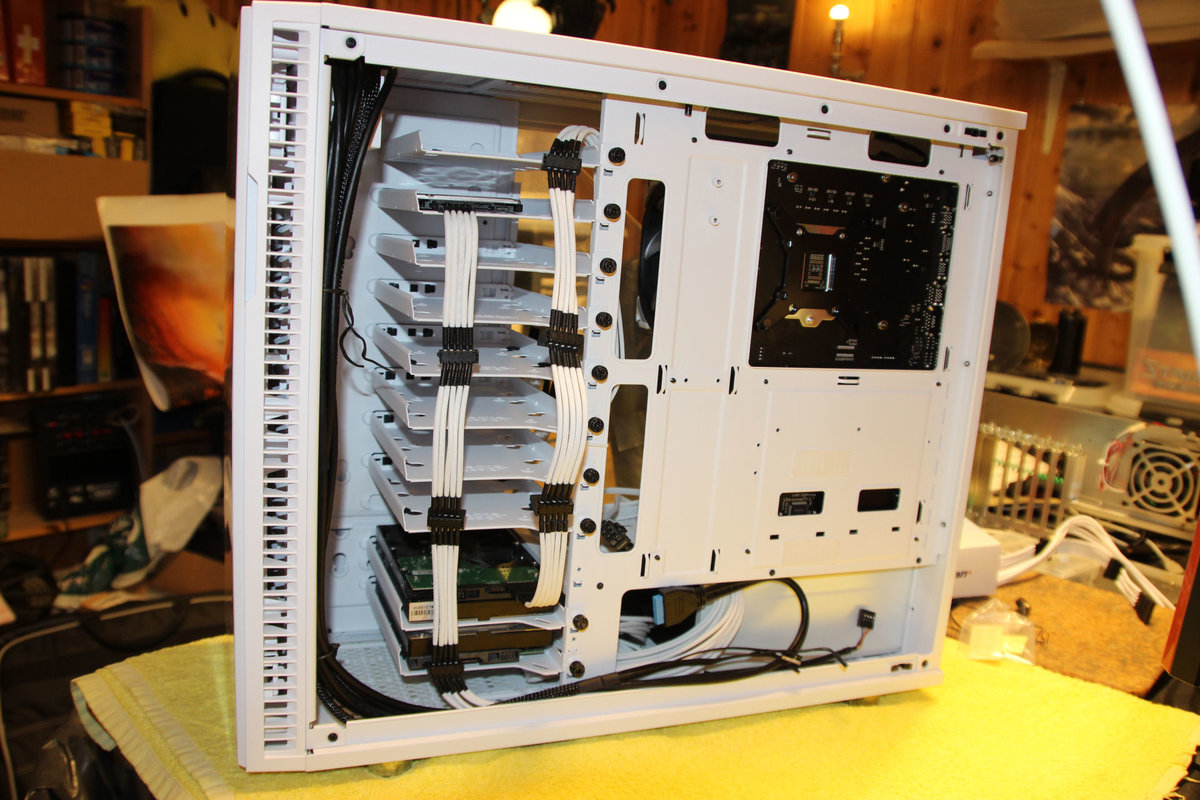

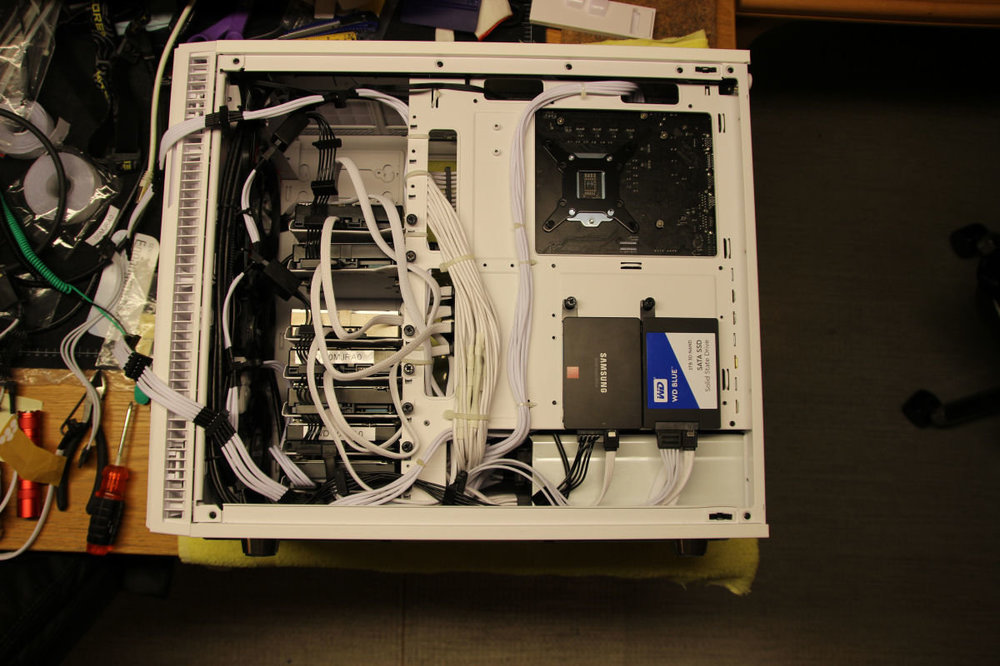

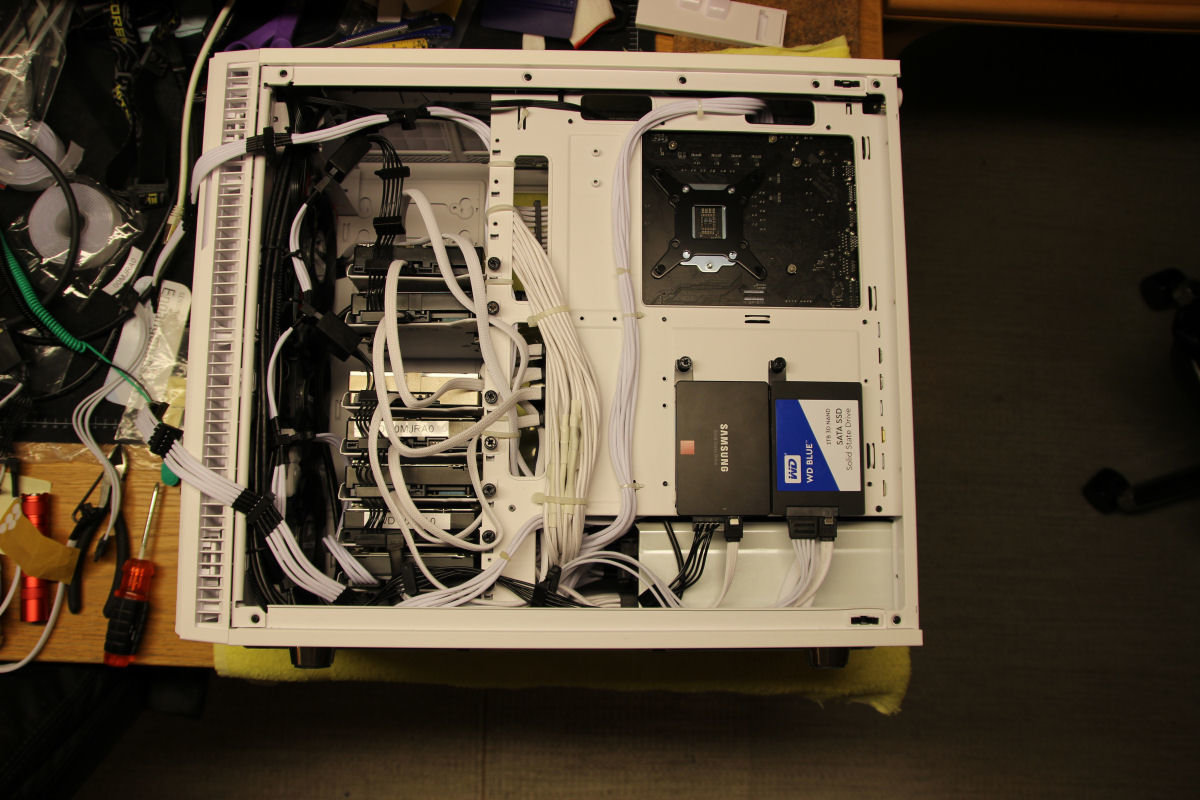

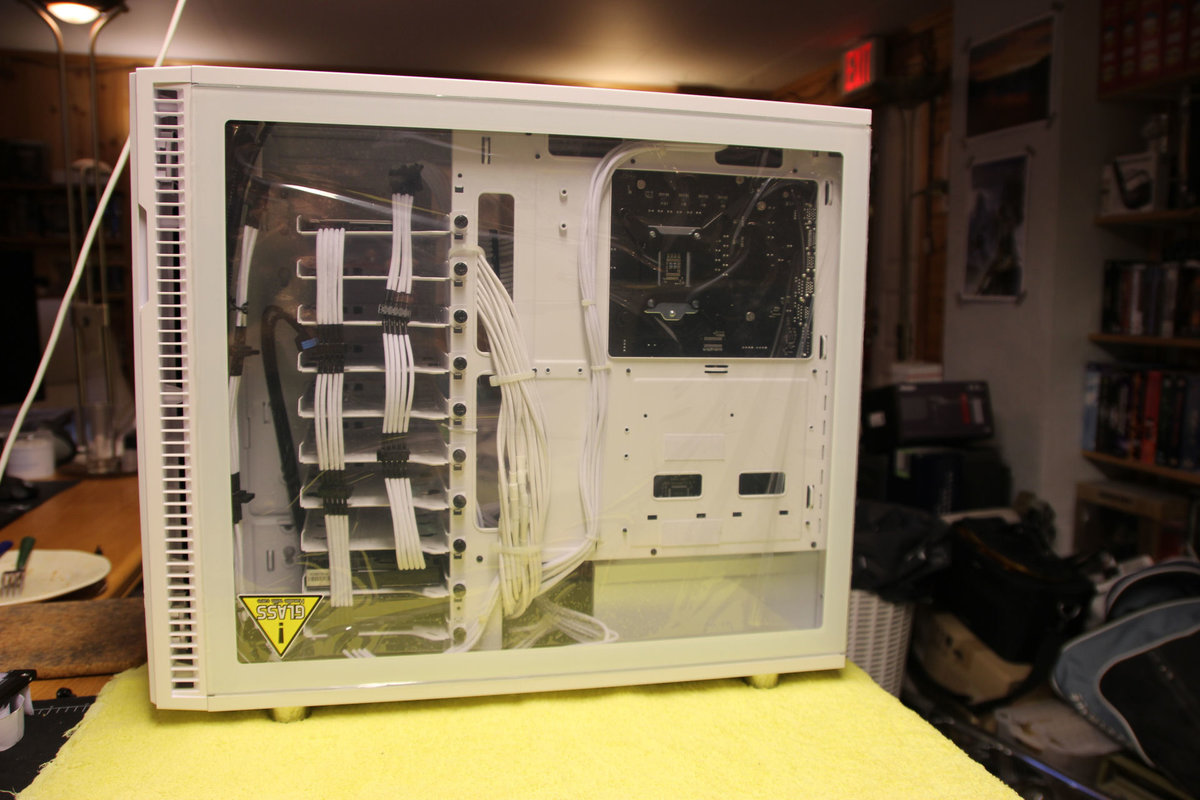

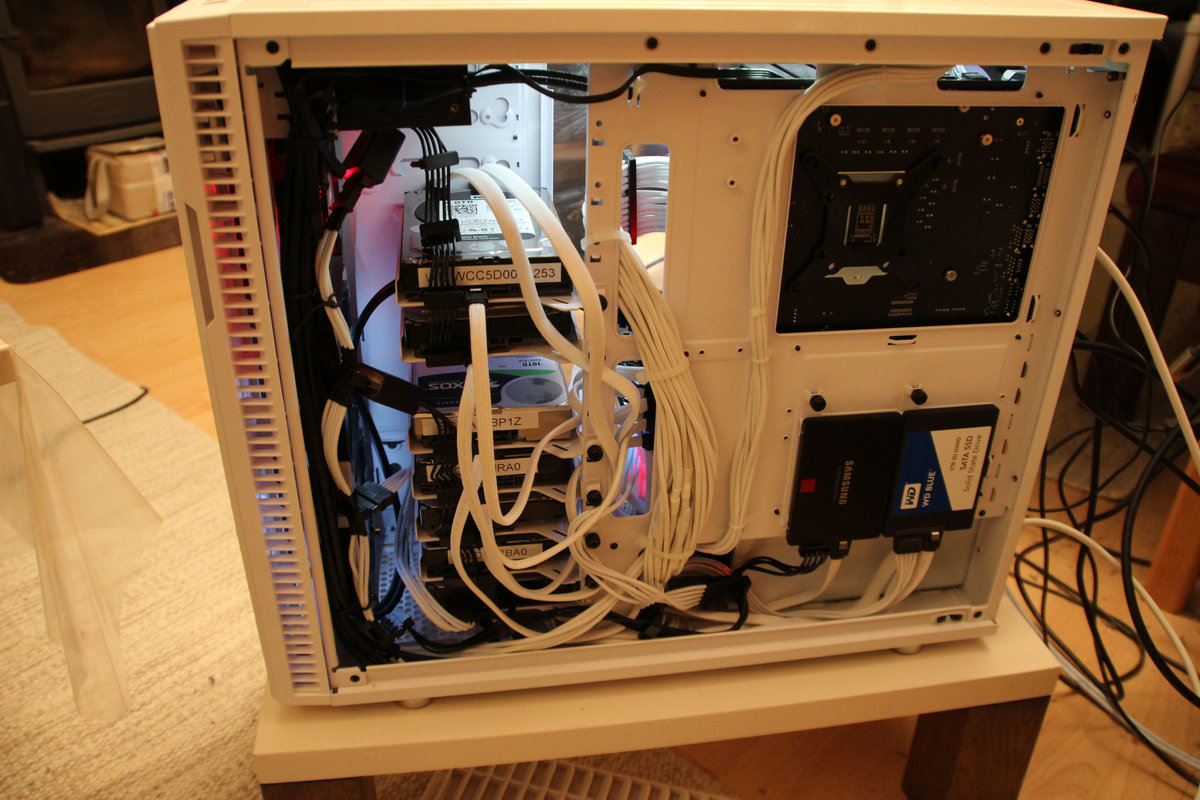

Hver tredje harddisk må desverre monteres opp-ned, pluss stikkforlengere på de resterende diskene for å ikke få noen strømkabler i klem noe sted. Her er sidepanelet tatt av og viser en testmontering av disker, men det skal bli hel glassdør på begge sider så det som nå er avbildet er det som vil bli synlig med 9-11 disker også.

Men et top tip til andre som skal bygge selv: ikke anta at hovedkortskruene som følger med hovedkortet er de skruene som skal brukes selv om de "nesten" passer.
Det følger med egne skruer til kabinettet og avstandsskruene som skal brukes.

Det ble litt hodebry før jeg husket dette og fant skruene som ville sitte tilfredsstillende. Heldigvis sjekket og kontrollerte jeg dette før kabinettet ble satt oppreist igjen. :ph34r:

Edited by PaladinNO

Share this post


Link to post

Kan vi VENNLIGST(!) få BBkode modus i det nye forumet også så spoiler tags og annet blir enklere å jobbe med...

Bildelink:
https://1drv.ms/u/s!AuFMZD__7mN2kX1Lw23xJOqtzc54?e=sImmdV

Har fortsatt ikke mottatt M.2 SSDen fra Multicom (deres forsendelsesdatoer er høyst tvilsomme), men den er på tur og forventes å mottas på mandag til uken.

Men jeg har mottatt noen decals fra Ebay - som jeg dagen etter mottak bestemte meg for å ikke bruke, så jeg har kjøpt nye. Siden PCen får navnet "Ghost" så avgjorde jeg at drager ikke hadde noe å gjøre på dette kabinettet.

Så da jeg snublet over denne:




...så fant jeg den mer "passende" under omstendighetene. Bildet illustrerer frontpanelet i helhet og er i skala med decalen.

"Fur teh lulz" har jeg også kjøpt 5x slike:
https://www.ebay.com/itm/3D-DIY-Metallic-Alphabet-Sticker-Car-Emblem-Letter-Silver-Badge-Deca-l-A-Z-0-9/122905025327

(Lot meg inspirere av denne).

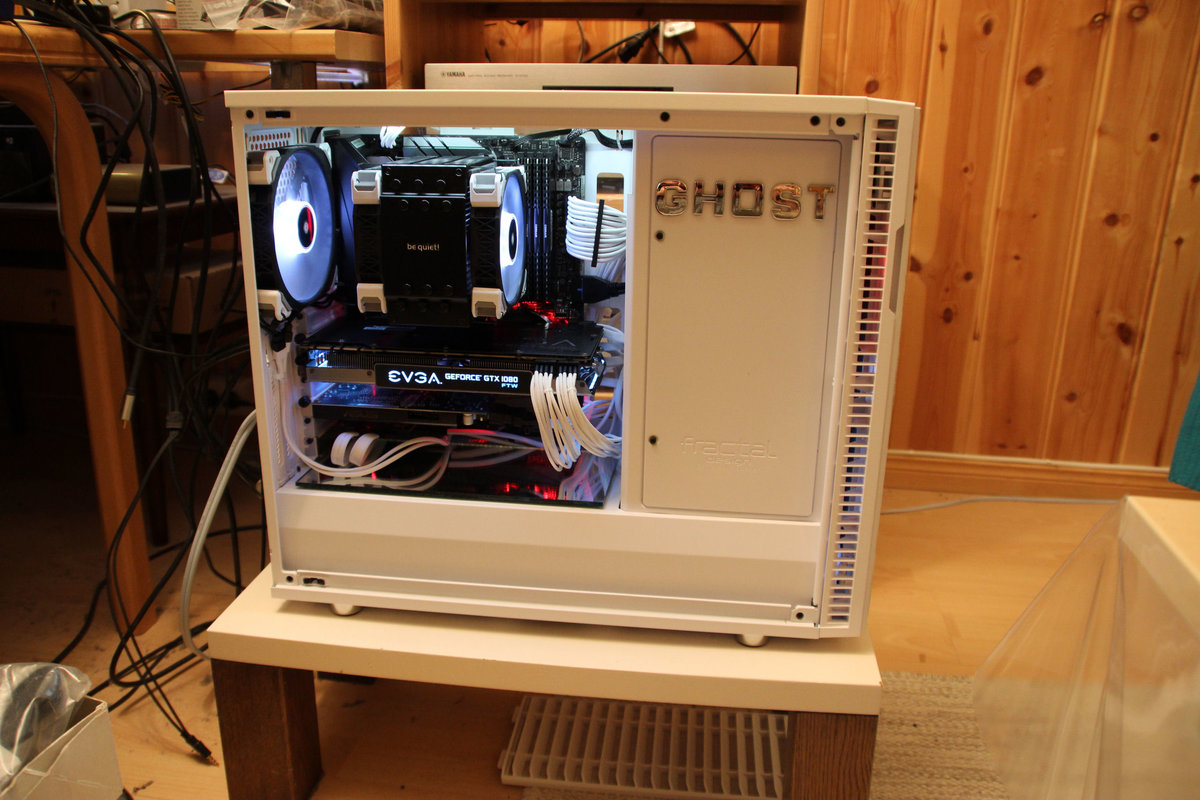

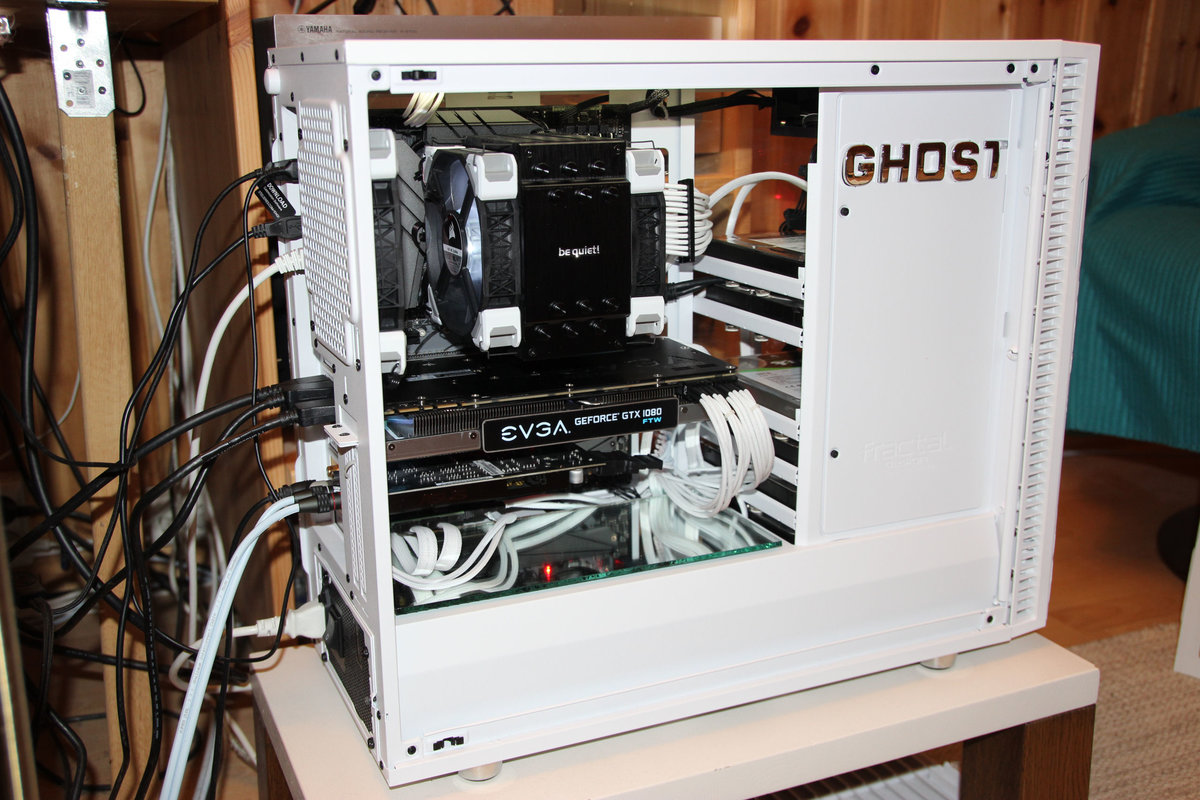

...med bokstavene G, H, O, S og T som jeg tenker å plassere enten på samme sted som Jayz har gjort det eller på PSUen.

Jeg har også bestilt noen nye vifter fra Komplett for plassering i fronten. Tanken frem til i går var å bruke 2x 140mm Noctua iPPC vifter jeg har i nåværende PC, men designet på det nye kabinettet av harddiskholdere gjør at jeg ikke trenger slike "overkill" vifter.

Så jeg har gått for 2x Corsair ML Pro 120mm hvit og...1x ML Pro 120mm i rød som jeg tenker øverst i fronten. Om den røde viften vil gi klisjé "blod"fargen jeg forestiller meg får jeg se etterhvert. Blir det bra så tenker jeg å kjøpe en enslig rød SATA kabel sammen med de 10 hvite for ekstra effekt (ihvertfall det er teorien...).

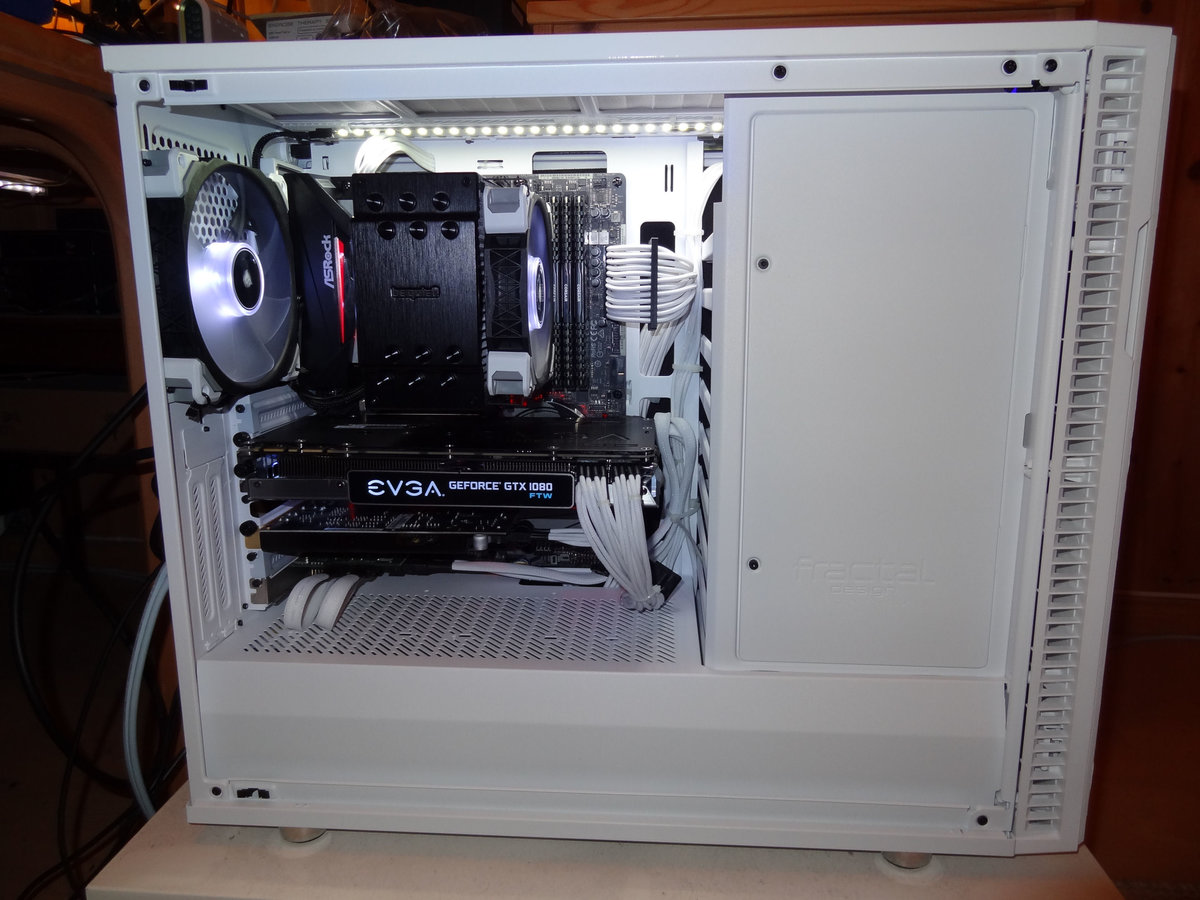

Og den hvite Type 4 ATX kabelen har endelig kommet (yey! Tok bare 2 uker!). Så jeg har nettopp utført noe kabelføring og forbereder enda en testoppstart. Jeg ser mer strips er nødvendig - den nye ATX kabelen var overraskende tykk men like overraskende enkel å jobbe med.

Kom gjerne med spørsmål, meninger eller forslag. Helt ærlig, det har vært overraskende lite tilbakemeldinger i tråden så langt.





Edited by PaladinNO

Share this post


Link to post
Sydvest skrev (På 29.12.2019 den 22.26):

Vel, ikke den smarteste ideen å linke PCen til en M$ konto...da jeg hadde gjort det og trodde at det ikke kunne være riktig det jeg leste med at man MÅTTE logge seg på med sitt M$ passord etterpå, så låste jeg PCen for å sjekke.

...Og dermed måtte jeg nettopp bruke M$ passordet for å komme inn igjen, et passord jeg ikke har i hodet så da måtte jeg frem med laptopen for å finne eneste kopi av passordet. Så ble jeg tvunget til å legge til en PIN, og etter det ble alt jeg hadde oppe av programmer lukket siden jeg da plutselig ble logget på som "ny bruker" på min egen maskin.

Jeg prøvde å finne min digitale lisensnøkkel for bruk på den nye PCen (mest sannsynlig i løpet av uken). Google søk førte ikke frem til annet enn en 20-sifret digital nøkkel, så da tenkte jeg at jeg skulle linke PCen til min M$ konto. Noe som viste seg å være alt annet enn enkelt.

Følelsen av å være så nær ved å være stengt ute fra egen maskin har jeg ikke vært siden noen hadde endret passordet på maskinen som "prank" på et LAN.

Edited by PaladinNO
