larsit

Målinger difftrykksensor over DPF Volvo S40 2006 mod.

Recommended Posts

Hei!



Er det noen som er god på bil elektronikk?

Prøver å få målt difftryksmåleren over dieselpartikkelfilteret på en Volvo S40 2D 2006 modell.

Link til type sensor vist i Youtube video under:

https://www.youtube.com/watch?v=7cCil7cWHWw



på denne DFP sensoren som måler difftrykk over dieselpartikkelfilteren er det tre ledninger inn på den fra ECU.

når eg prøver å ohm'e mellom polene på sensoren, er det ingen liv, verken med eller uten et lite trykk laget med en liten pumpe. her mener eg bestemt at det skulle kunne la seg måle ohm mellom der hvor 5V signalet går inn, og der hvor det går tilbake til ECU.

slik som vist i denne Videoen: https://www.youtube.com/watch?v=Z6HHmupgvvA&t=377s





Så til neste, når eg måler volt på ledningene til sensoren, får eg 5V signal på begge de to ytterst, her trodde eg at eg skulle måle 5V på ene og ingenting på den andre, og så mener eg den i midten er jording.

https://www.youtube.com/watch?v=kegN1c6fkag



Med diagnoseapparat og lesing av live data, viser Pressure sensor particulate filter 0 hpa, regner med dette er difftrykssensoren.



Eg tenker med dette at sensoren ikke virker, men stusser litt over at eg måler 5V på to av ledningene til sensoren.



Noen som har noen tips her?

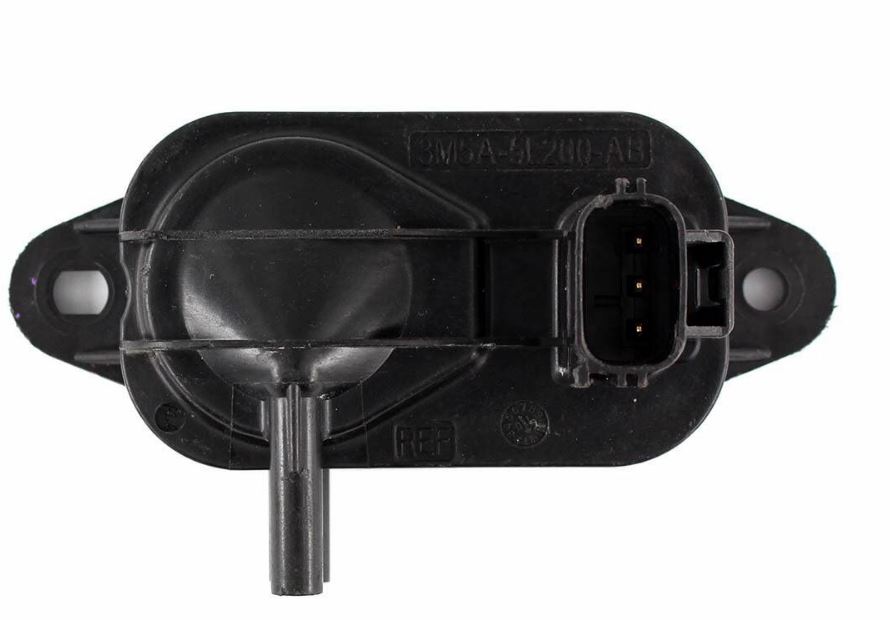

Legger også ved et bilde av sensoren:



Mvh

Larsit








Share this post


Link to post

Fant et datablad som sier at du får ut en verdi i millivolt avhengig av trykk, ikke motstand. Klarte dessverre ikke å finne pinout for denne enheten.



Fra databladet:

0-75 KPa  500-4500 mV altså 0.5 til 4.5 Volt

  • Like 1

Share this post


Link to post

Det vil man ikke klare å måle uten at sensoren er forsynt med den strømmen den skal ha. Når man måler motstanden uten at sensoren får strøm, så tester man om den er defekt (noe det ser ut som den er i dette tilfellet).
