Hjelp til ett symbol i koblingskjema!

[Skyb3rt]

Hei, driver å feilsøker litt på volvoen min, men sliter litt med å forstå meg på ett symbol i koblingskjemaet.



Noen som vet hva det symbolet som jeg har markert i en ring betyr?

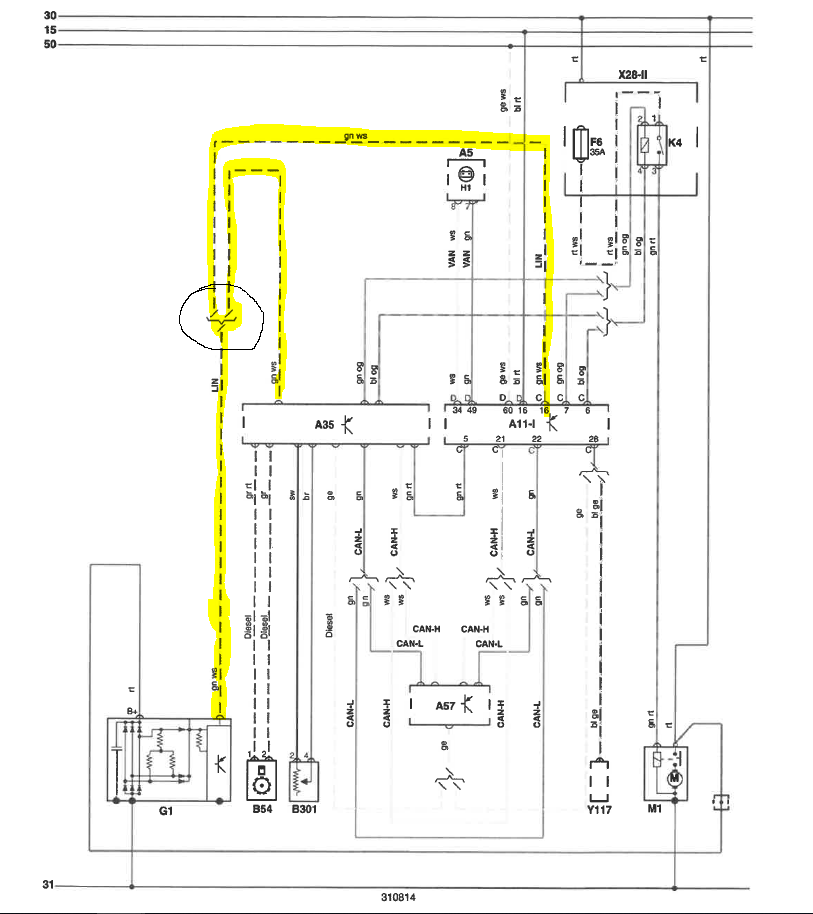

Legger ved ett bilde av koblingskjema.

[geir__hk]

Vanskelig å si, uten å ha navn/typebetegnelse på komponenten. Er dette et lukket anlegg eller har du anledning til å ta et bilde av kretskortet der komponenten vises?



Hvis jeg skal gjette, så kan jeg tenke meg at det er en muxer/demuxer, evt et internt komponentsymbol som kun bnyttes av volvo.

[sedsberg]

Ser ut som Y-koblinger.



Det er ikke et kretskort. Det er et ledningsdiagram. Legg merke til at alle 3 ledningene som går inn har samme farge. Er nok bare vanlige splittere for å sende et signal/spenning til to steder.

Endret 17. november 2018 av sedsberg
