Styrt trefase likeretter/boost converter

[BigJackW]

Driver å surrer med likeretting av trefase fra en liten vindmølle der orginalt kretskort har gått opp i røyk og det er umulig å få tak i nytt...



Målet er å få likeretta trefasen og regulert den til ~14.4v for lading av batteri.

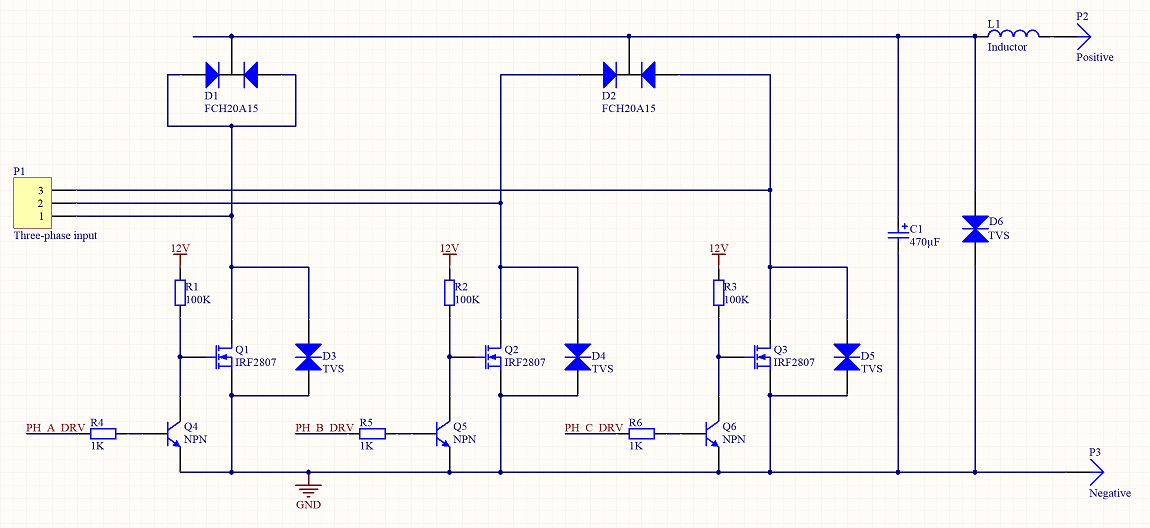

Hvis jeg har forstått den gamle kretsen riktig ser det ut til at det var en "halv-styrt" likeretter/boost converter, se vedlagt skjema. Er dog litt usikker på hvordan dette faktisk fungerer. Det må jo være slik at ved lave vindhastigheter må man få boosta spenningen til et brukbart nivå.



Det jeg ikke helt ser er hvordan den boost funksjonen faktisk fungerer. Er det slik at viklingene/spolene i generatoren blir brukt til dette, og hva slags funksjon har den L1-spolen?



Er det slik at mosfetsa fyres av med timing avhengig av frekvensen til sinus?



Endret 30. mai 2016 av BigJackW
