Hjelp til koblingssjema tegning

[Audi s4 q]

Hei og god påske!



Er det noen her som kunne tenkt seg å hjelpe meg med en oppgave ang koblingstegning og en forklaring på hvordan man skal tenke for å skjønne en slik tegning!?

[Salvesen.]

Legg ut tegningen og forklar hva du tenker om den, så kan vi hjelpe/rette på deg:)

[Larzen_91]

Enig med Salvesen. Vanskelig å si om vi eventuelt kan hjelpe hvis vi ikke kan se hva du trenger hjelp til. Også viktig at du viser din egen forståelse av det, selv om den kanskje er feil. Det er mer nyttig for deg å komme inn i tankene bak enn å bare bli presentert med et svar.

[Audi s4 q]

Så flott da, tar opp elektrofaga fra vgs selv etter jobb, så er myye å sette seg inn i!



Vet egentlig ikke om jeg vet hvor jeg skal starte, men kan poste oppgaven mens jeg prøver:)

[Audi s4 q]

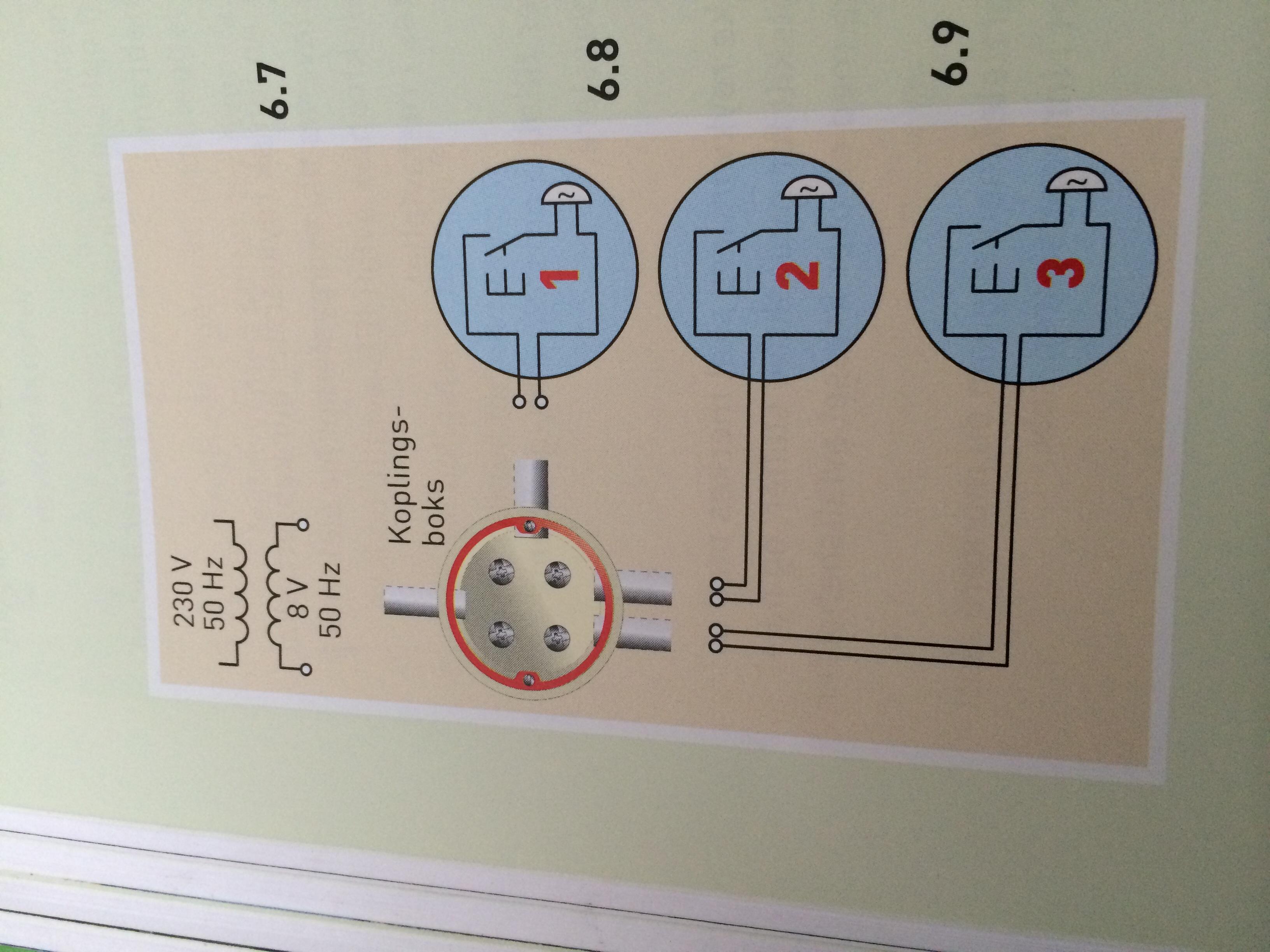

Bildet til oppgaven

[Audi s4 q]

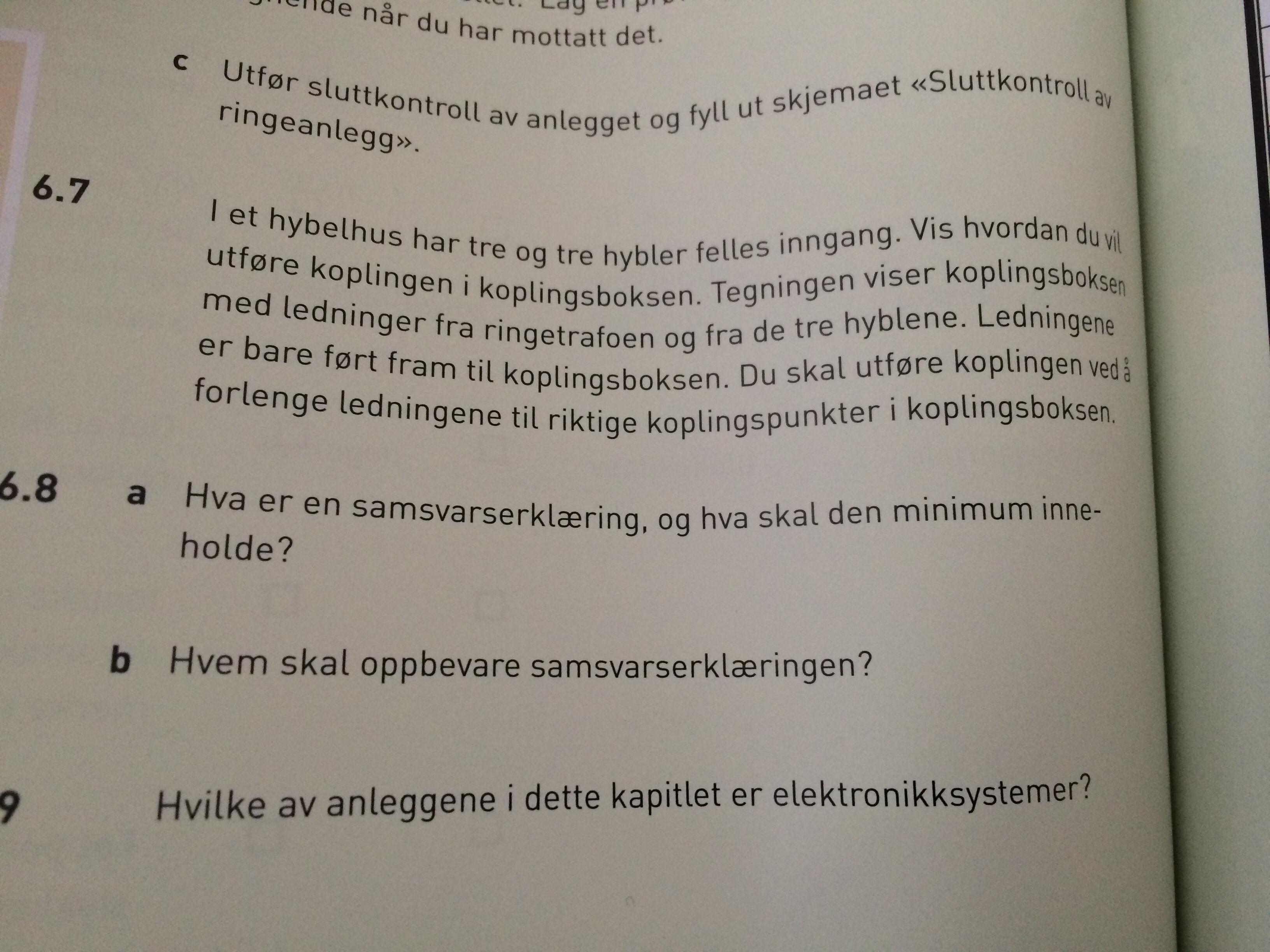

Oppgavene:)

[Audi s4 q]

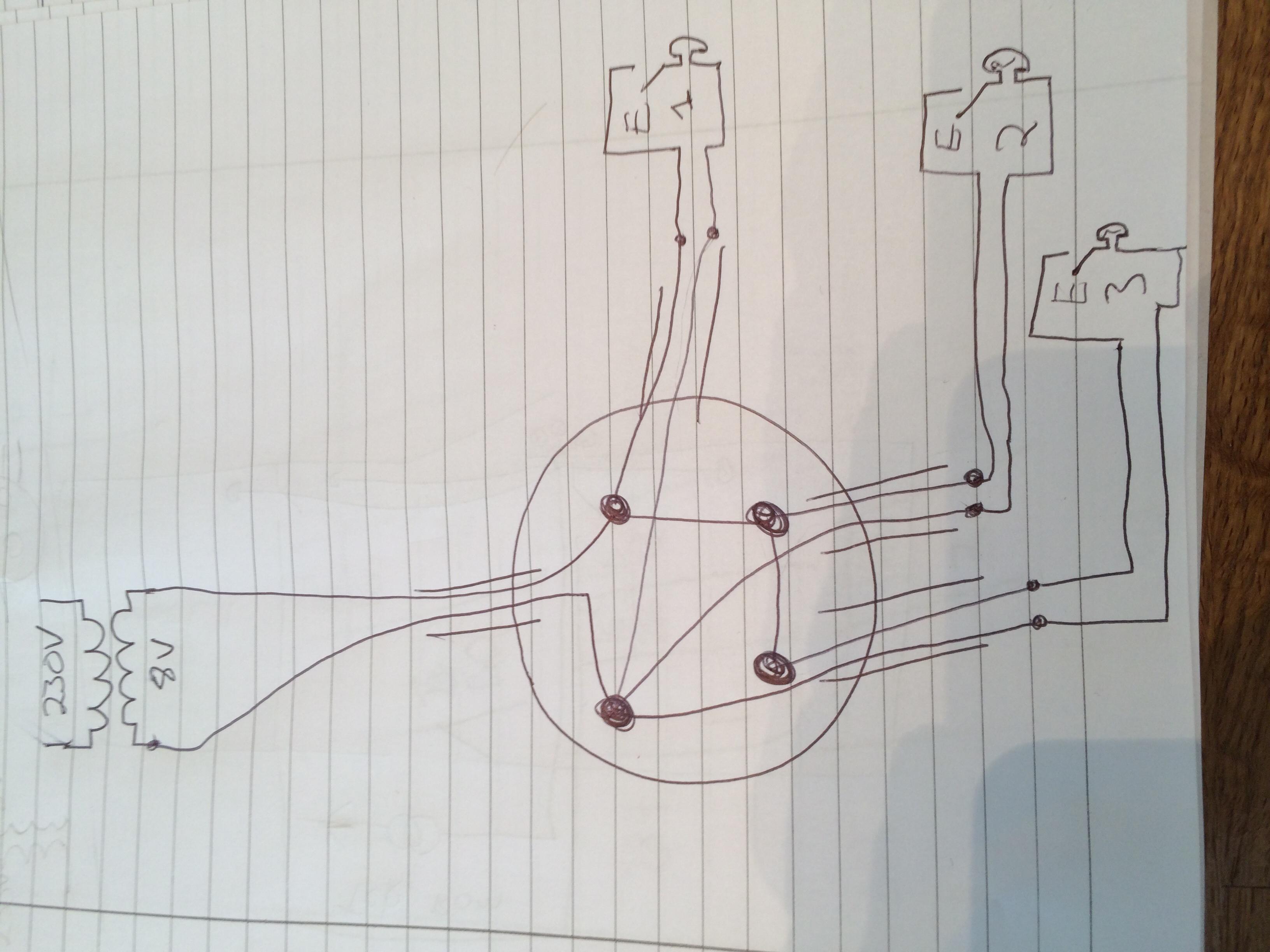

Her er mitt forslag:)

[Larzen_91]

Det ser i prinsippet riktig ut dette, men jeg skjønner ikke helt hvorfor du bruker 3 klemmer når du slipper unna med 1 som gjør samme jobben. Hvis du nå ser bort ifra ringeklokke-aspektet og ser for deg at hver leilighet er en stikkontakt, og trafoen er tilførsel så har du akkurat samme kobling. Så det skal holde med 2 klemmer i boksen, enkleste koblingen som finnes i grunn, på "folkemunne" kalt "farge på farge".

[Audi s4 q]

Det ser i prinsippet riktig ut dette, men jeg skjønner ikke helt hvorfor du bruker 3 klemmer når du slipper unna med 1 som gjør samme jobben. Hvis du nå ser bort ifra ringeklokke-aspektet og ser for deg at hver leilighet er en stikkontakt, og trafoen er tilførsel så har du akkurat samme kobling. Så det skal holde med 2 klemmer i boksen, enkleste koblingen som finnes i grunn, på "folkemunne" kalt "farge på farge".

Så det du sier, er at man kan koble alle "blå" ledningene på samme klemme i boksen og videre til trafoen, og alle "brune" ledningene på en annen klemme, før den går vidrere til trafoen?

[Larzen_91]

Riktig.
