Boolsk algebra

[fersking]

hvordan kan vi sette dette inn i ett karnaughdiagram??



F= A'B'C'D' + A' C D' + AC' + A'

[geir__hk]

Hei.

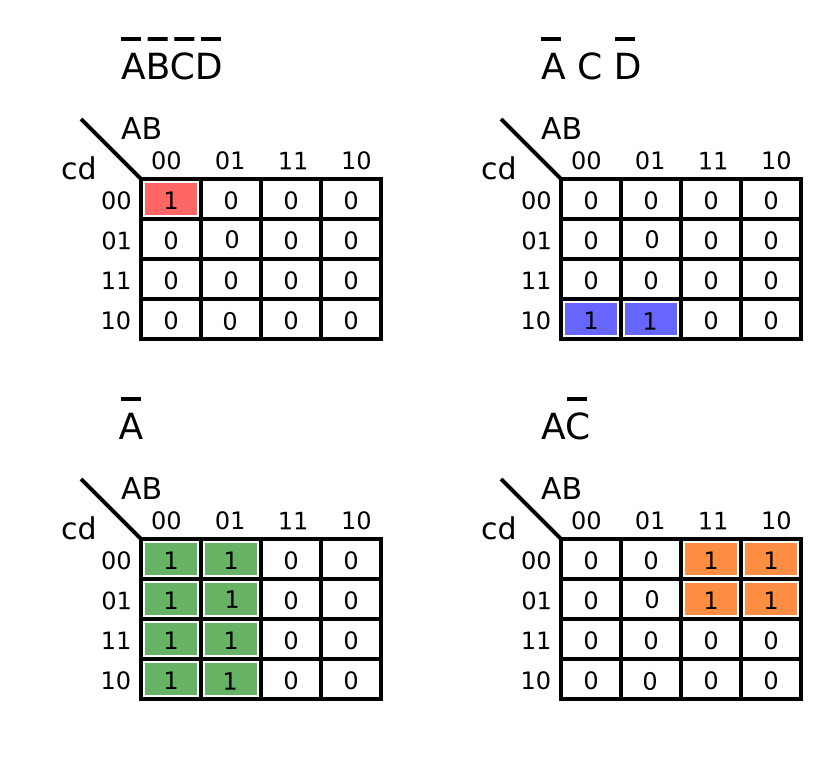

Se vedlagt bilde. Tabellen tegner du opp som vist. Nb: husk at det er gray-kode som benyttes, ikke vanlig bdc-telling når du setter opp en Karnaugh-tabell.



Resultatet vil bli det overlappende området dersom du setter tabellene inni hverandre.



[fersking]

vet ikke om eg har forstått dette riktig men vil det forenklede utrykket bli F= A' + C'

[geir__hk]

vet ikke om eg har forstått dette riktig men vil det forenklede utrykket bli F= A' + C'

Det finnes to svar på oppgaven (mest mulig forkortet).



Prøv å se hvordan uttrykket ditt samsvarer med den sammenslåtte tabellen (den må du konstruere selv)?



Har du tenkt på at det er fire tilstøtende celler som alle er 0 i den sammenslåtte tabellen? Hvordan kommer det til uttrykk?

[ahpadt]

Blir det ikke bare A'C' ?

[fersking]

har denne oppgaven F= (A+B)(A'+C)(C+B') forenkler med karnaugh diagram og fikk då AB+C, stemmer dette? Litt usikker i forhold til å sitte inn i en sannhetstabell der vi har 3 variabler men bare 2 av variablene er i bruk i ett utrukk som i f.eks (C+B') skal då alle mulige gi høy (1) som inneholder disse to variablene sjøl om A eller A' ikke er med i utrykket, men står på samme linjen i sannhetstabellen? var du med på den??



Har du forresten ett program eller noe til å fylle inn i sannhetstabell og karnaughdiagram som er kompatibel med word??

[geir__hk]

har denne oppgaven F= (A+B)(A'+C)(C+B') forenkler med karnaugh diagram og fikk då AB+C, stemmer dette?

Jeg vil nå heller si at resultatet blir A+B+C, ettersom C er representert i begge de to siste leddene.
