Trenger hjelp til å lage ett I/O kort m/ RS232

[Richard87]

Hei,



Holder på med et lysstyrings program på pc'en(som er ferdig), men har problemer med å koble opp utganene... Prøvde først med en USB-Paralell port, men siden den kun dukket opp som USB-Printer-port istedenfor LPT1 så funket det dårlig.



Så neste prosjektet mitt er å koble en serieport til en Serial-Paralell "Shift Register" eventuelt med en 'UART - driver'...





Bare så det er sagt, jeg hadde vk1 elektronikk på skolen for ett par år siden, men husker veldig lite...



Målet er å kunne styre 6 spotter på ca 40w, mest sannsynlig med noen mosfetter mellom utgangen og lampene...

[Richard87]

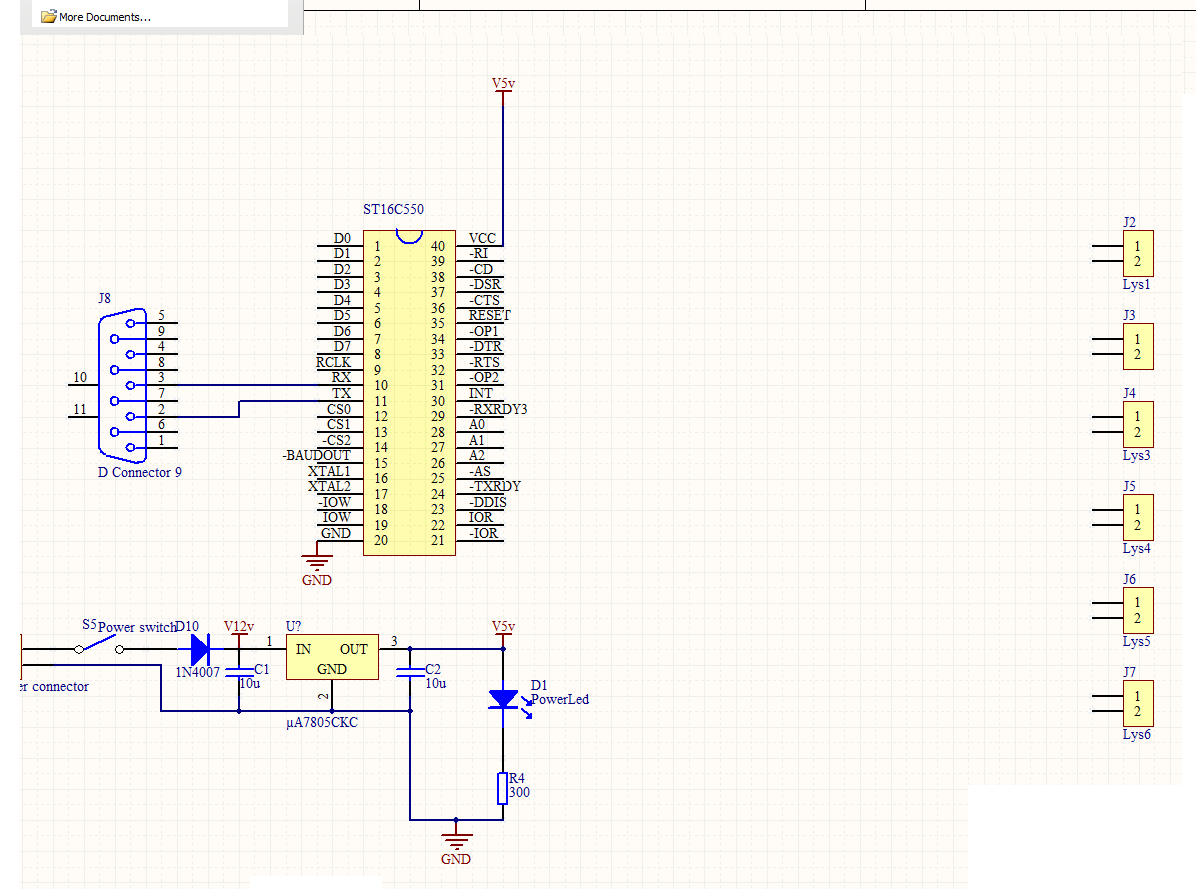

Hei, har komt litt lengre... men trenger hjelp til å koble outputten fra tl16c550 til lysutgangene...



Utgangene skal drive 50w, 12v ca 3,5A... har noen en idee til hvordan jeg kan løse dette?

Endret 30. april 2011 av Richard87

[Richard87]

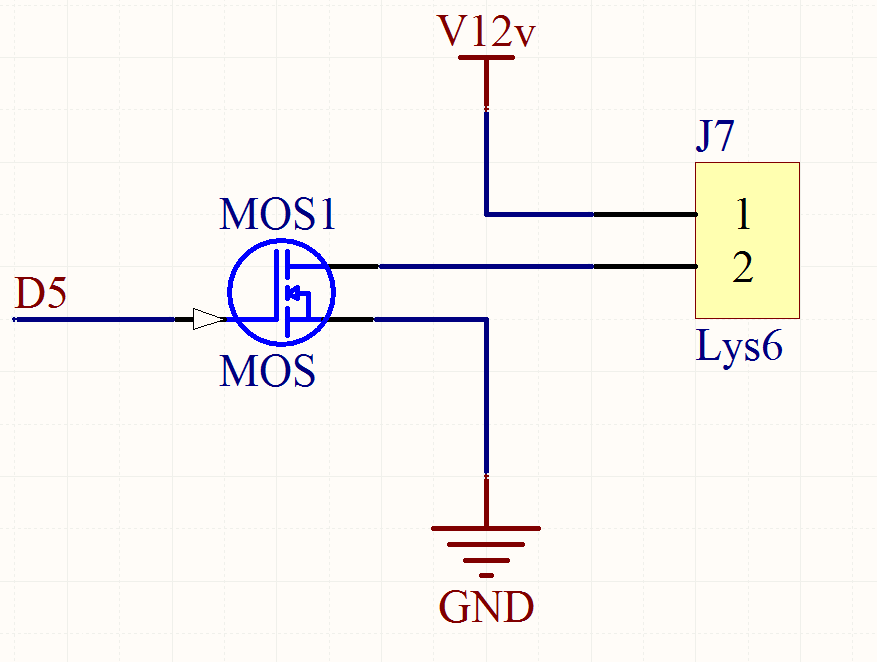

Da har jeg akuratt funnet en mosfet som jeg tror vil fungere,

en IRL530n, MOSFET TO-220AB N 100 V 17 A,

https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=71-182-43&toc=0



Noen som vet om dette vil fungere(jeg har _ikke_ peiling)?

[Zalo Ultra]

Det vil fungere.

Endret 1. mai 2011 av Zalo Ultra

[Richard87]

OK, takker for svar



Er enda litt usikker på om UART'en trenger litt mer for og fungere, og om det er nok å kun sende CHR(FF / 1111 1111) på Com1, og så vil alle utgangene være 1 fram til neste bokstav blir sendt?

[Zalo Ultra]

Hva mener du med at du er usikker på om UART'en trenger mer for å fungere?

[Richard87]

om jeg må koble noen innganger til ground eller vcc for at den skal fungere? eventuelt en krystall eller en kondensator?



Også lurer jeg på hvilken bitrate/baudrate og flow controll/stoppbiter som trengs på programm-siden



(Sorry for mange spørsmål, men har lest igjennom dokumentasjonen 2 ganger, holder på med nr 3, uten og finne noen klare svar :S )



[EDIT]

hmmm, fant dette bildet som tyder på at 16C550 trenger både egen krystall + en MAX232 kontroller med egen krystall og kondensatorer for å fungere :S

http://mycpu.selfhost.it/otherprojects/c64terminal/schematic.png

Endret 1. mai 2011 av Richard87

[Hårek]

En UART er nok ikke ment å brukes som en selvstendig komponent. Den må kobles til en mikrokontroller (og klokke / krystall). Det er flere registere som skal konfigureres.

[Richard87]

Hmm, var redd for det, og tror du har rett





Så satser på en Arduino sats me Ethernet Shield og PowerDriver, det bør gjør susen





Takker for svar

[baBuShKa]

Jeg vet ikke helt hvordan det funker her, men jeg bruker selv uC'er fra Atmel.

Da har jeg denne konfigurasjonen ca:

http://www.viddata.com/images/RS232intf.gif



Enkelt oppsett med en MAX202/232 IC, en uC, og en usb til serieport-kabel.

Husk å jorde pin 5 på serieportkabelen. Du kan alle bare 0.1uF eller bare 1uF kondikker hvis du vil. RS'en funker som den skal uansett



Mer kan jeg ikke si desverre, da jeg bare programmerer uC'er fra atmel via AVR/C og styrer uCen med hyperterminalen.

Endret 4. mai 2011 av baBuShKa

[Richard87]

Hei, har sett det, men har ikke programmerings kabelen for de kretsene, + nå har jeg bestil arduino + power shielde (fant ut at jeg ikke trente ethernet shielde, siden jeg kan bruke usb-porten som serieport når jeg ikke programmer den )
