KObling av PLS med pumpe og frekvensomformer


Anbefalte innlegg

Skrevet

Hei



Noen som kan hjelpe meg med å tegne et styrestrømsskjema til en PLS med start og stopp fra tavle.

Det er en pumpe som skal startes via en PLS.

Videoannonse
Annonse
Skrevet (endret)

Velkommen til forumet!

gjør skoleoppgavene dine selv! det er da du lærer! :p

Hint:



styrestrømmen blir "liten" fordi det meste "kobles" i pls programmet



Endret av SirAmp
Skrevet (endret)

Styrestrømskretsen vil bare bestå av to brytere (NO eller NC er vilkårlig siden du bruker PLS). Men vanlig praksis er at start er NO og stopp er NC.



Når det gjelder programmet så kan jeg kun hjelpe deg med I/O-er. Hvis det er snakk om modbus, profibus (osv. osv.) komunikasjon mellom PLS og frekvensomformer blir det vanskelig å hjelpe deg uten noe mer å gå på.

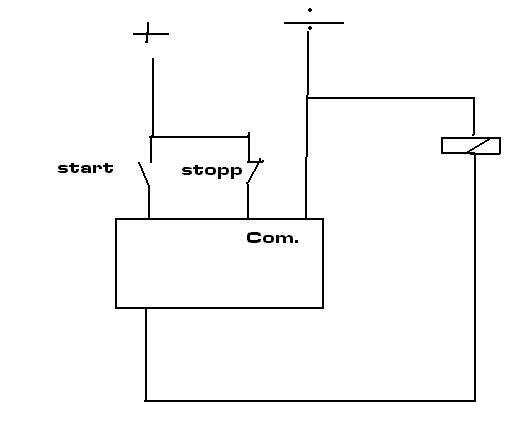

Uansett her er koblingsskjema og PLS-program:




Styringen er basert på likestrøm, og er tegnet "kompakt" (dvs. lettvindt). Men også her er prinsippet det som teller.

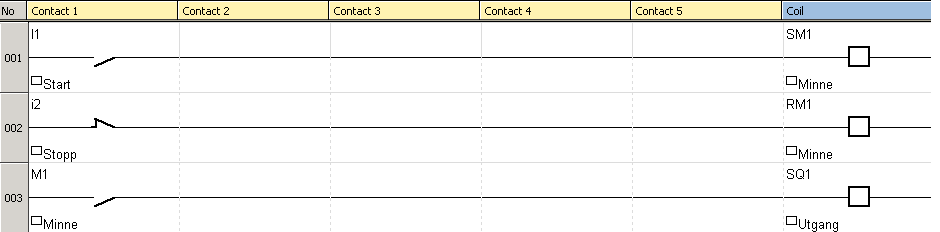

SM1 er et minne. Nermere sagt "setter" du minnet med SM1. RM1 "resetter" minnet. Kontakten M1 er kontakten som er styrt av SM1 og RM1. SM1 styres av I1 (start). RM1 styres av I2 (stopp).



Dette programmet er laget i ZelioSoft2, men prinsippet er det samme for de fleste PLSer.

Endret av Dj_eLmO
Skrevet

Ettersom pumpen kobles via en frekvensomformer, så spør jeg: Skal pumpa turtallsreguleres via PLS'n? Isåfall må du inn med en analog modul. HVis du da skal ha no hjelp trengs det mer info for å hjelpe deg, da den analoge delen av pls'ene ofte er noe forskjellige
